1 Klemmbacken 4,75 mm ISO
2 Klemmbacken 5,00 mm ISO
3 Klemmbacken 6,00 mm ISO
4 Klemmbacken 1/4"
5 Klemmbacken 1/4" Connect
6 Druckstück OP0
7 Druckstück OP2
8 Druckstück OP1 (1/4" & 6 mm)
9 Druckstück 4,75 mm ISO
10 Druckstück 5 mm ISO
11 Druckstück 6 mm ISO
12 Druckstück 1/4" Connect
13 Spannknebel
14 Griff
15 Halter
16 Hydraulikeinheit
VORBEREITUNG
Entlastungsventil öffnen, Kolben zurückschieben und im Anschluss danach das Ventil fest
•
verschließen.
Hydraulikzylinder im Uhrzeigersinn in den Halter drehen. Druckstücksitz muss innen am Halter
•
herausragen.
Bremsleitung entgraten.
•
SICHERHEITSHINWEIS
ACHTUNG! Bei Verwendung des Werkzeugs eine Schutzbrille tragen.
VERWENDUNG
1. Benötigte Klemmbacken wählen und
Leitung zwischen den Klemmbacken
einsetzen.
Bremsleitung
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen

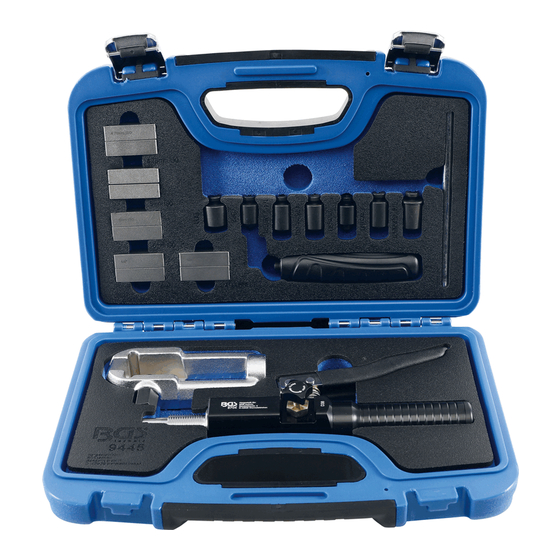

Universal Hydraulik-Bördelgerät
Klemmbacken
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
1
2
6 7 8 9 10 11 12
3
4
5
15
16
2. Klemmbacken mit Leitung in den Halter
einlegen und festklemmen.
Halter
Leitung
Klemmbacken mit Befestigungsschraube
handfest festklemmen.
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
Art. 9445
13
14
