Summary of Contents for Nibe VVM225
Page 1

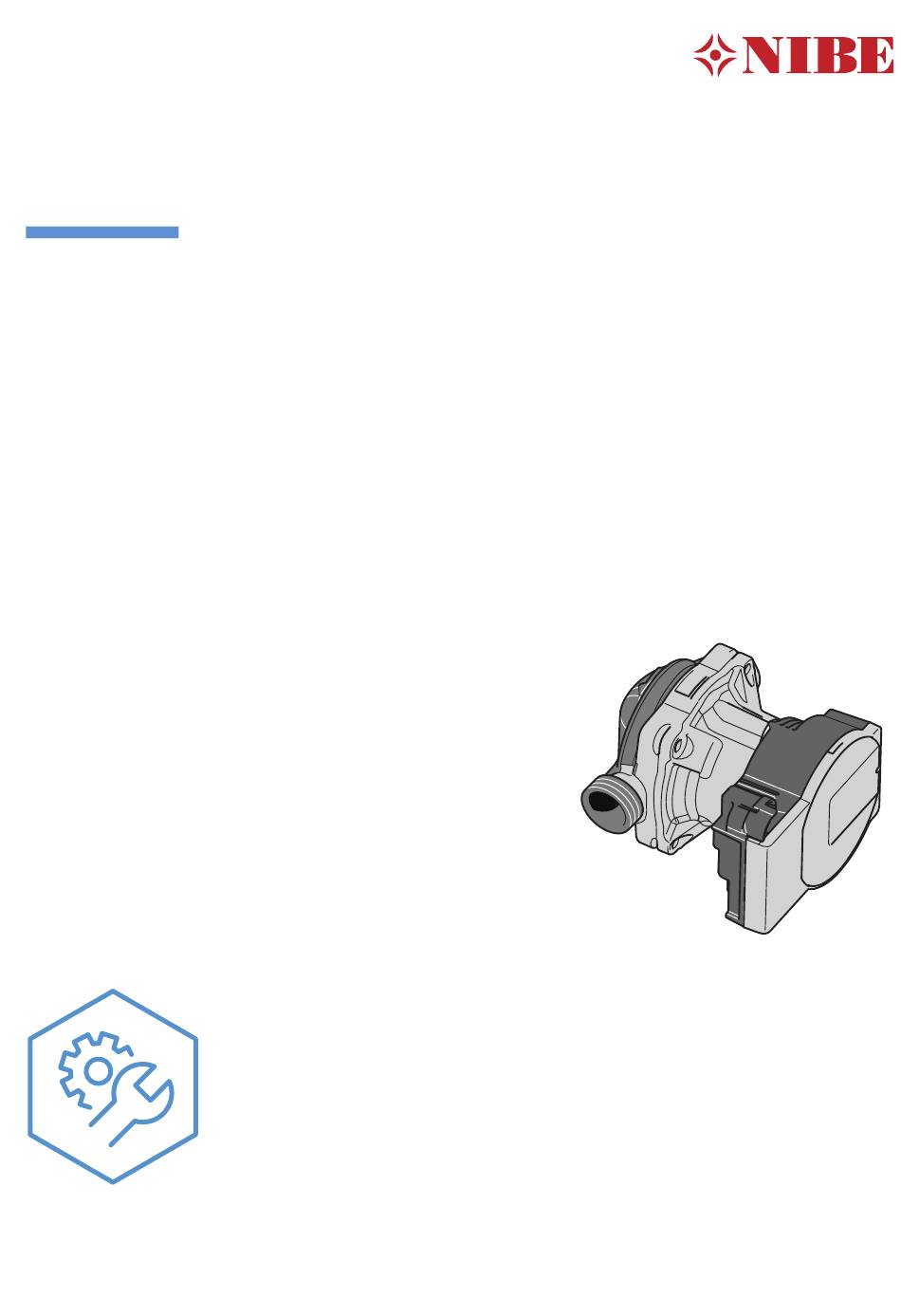

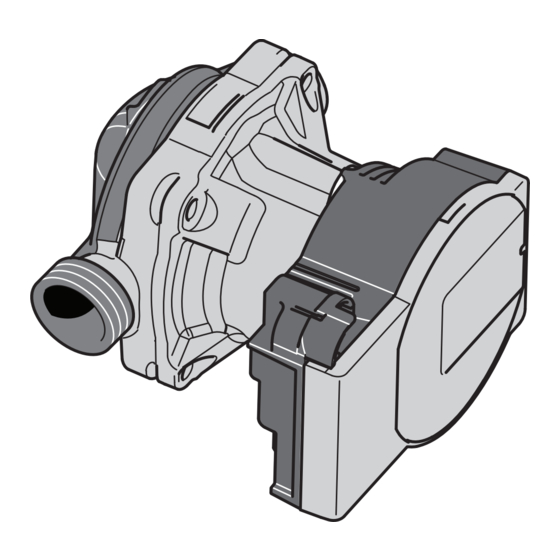

NIBE VVM225 SERVICEINSTRUKTION - Byte av cirku- lationspump SERVICE INSTRUCTION - Replacing the circulation pump SERVICEANLEITUNG – Wechsel der Umwälzpumpe HUOLTO-OHJE - Kiertovesipumpun vaihtaminen SIT 2216-1 631149...
Page 3
Svenska Allmänt Denna serviceinstruktion är framtagen för att förtydliga byte av cirkulationspump (GP1) i VVM225. Läs igenom hela instruk- tionen innan arbetet påbörjas. TIPS! Se även installatörshandboken för VVM225 för mer information om elpannan/inomhusmodulen och dess installation. Dokumentet finns att ladda hem på...
Page 4
Elektrisk installation och ledningsdragning ska ut- föras enligt gällande nationella bestämmelser. Bryt spänningen till VVM225. För att lossa kontaktdon för matningen till cirkulations- pumpen (GP1) ska låsningen tryckas in. 5. Lossa de lekande muttrarna på in- och utloppet från cirkulationspumpen (GP1).
Page 6
4. Anslut kablaget för matning och styrning i respektive kontaktdon till cirkulationspumpen (GP1). Om cirkulationspumpen (GP1) tidigare vilat på en stöd- plåt ska denna avlägsnas genom att borra ut de 2 st blindnitar som är monterade. NIBE VVM225 | SE...
Page 7
This service instruction has been produced to explain the replacement of circulation pump (GP1) in VVM225. Read through all of the instructions before starting work. Also, see the Installer manual for VVM225 for more information about the electric boiler/indoor module and its installation. The document can be down- loaded from nibe.eu.
Page 8
Electrical installation and wiring must be carried out in accordance with national provisions. Turn off the power to VVM225. To detach the connector for the supply to the circulation pump (GP1), the lock must be pressed in.
Page 10
4. Connect the supply and control wiring in the relevant connectors for the circulation pump (GP1). If the circulation pump (GP1) has previously rested on a support plate, this must be removed by drilling out the 2 blind rivets that are installed. NIBE VVM225 | EN...
Page 11
Deutsch Allgemeines In dieser Serviceanleitung wird der Austausch der Umwälz- pumpe (GP1) in VVM225 beschrieben. Lesen Sie vor Beginn der Arbeiten die gesamte Anleitung vollständig durch. TIPP! Weitere Informationen zu Elektroheizkessel/Innen- einheit und dessen/deren Installation finden Sie in der Installationsanleitung für VVM225. Das Do- kument steht unter nibe.de zum Download bereit.
Page 12
Bei der elektrischen Installation und beim Verlegen der Leitungen sind die geltenden nationalen Vor- schriften zu berücksichtigen. Unterbrechen Sie die Spannung für VVM225. Um den Versorgungsanschluss der Umwälzpumpe (GP1) zu lösen, drücken Sie die Verriegelung ein. 5. Lösen Sie die Überwurfmuttern am Ein- und Auslass der Umwälzpumpe (GP1).
Page 13
6. Entfernen Sie die Umwälzpumpe (GP1). NIBE VVM225 | DE...
Page 14
4. Schließen Sie die Strom- und Steuerungskabel am jewei- ligen Anschluss der Umwälzpumpe (GP1) an. Wenn die Umwälzpumpe (GP1) zuvor auf einer Stützplat- te stand, müssen Sie diese entfernen, indem Sie die 2 angebrachten Blindnieten aufbohren. NIBE VVM225 | DE...
Page 15
Suomeksi Yleistä Tämän huolto-ohjeen tarkoituksena on selventää VVM225:n kiertovesipumpun (GP1) vaihtamista. Lue tämä ohje huolella ennen töiden aloittamista. VIHJE! Lisätietoa sähkökattilasta/sisäyksiköstä ja niiden asennuksesta on VVM225:n asentajan käsikirjassa. Dokumentin voit ladata osoitteesta nibe.fi. SISÄLTÖ 1 kpl Kiertovesipumppu (GP1). 1 kpl...
Page 16
Sähköasennukset ja johtimien veto on tehtävä voimassa olevien asetusten ja määräysten mukai- sesti. Katkaise VVM225:n jännitteensyöttö. Kiertovesipumpun (GP1) syöttöpistokkeen irrottamiseksi lukituslaite on painettava sisään. 5. Löysää kiertovesipumpun (GP1) tulon ja lähdön mutterit. 3. PWM-kaapelissa lukitus työnnetään sivuun. NIBE VVM225 | FI...
Page 18
Ne on kiristettävä noin 75 Nm momenttiin. Virtaus- suuntaa osoittavan nuolen on osoitettava tuotteen etuosaan. 4. Kytke syöttö- ja ohjausjohdot kiertovesipumpun (GP1) vastaavaan liittimeen. Jos kiertovesipumppu (GP1) aiemmin ollut tukilevyn päällä, tämä on poistettava poraamalla 2 kpl popniittiä. NIBE VVM225 | FI...
Page 20
WS release date: 2022-04-22 10:02 Publish date: 2022-05-17 12:27 Detta är en publikation från NIBE Energy Systems. Alla produktillustrationer, fakta och data bygger på aktuell information vid tidpunkten för publikationens godkännande. NIBE Energy Systems reserverar sig för eventuella fakta- eller tryckfel.
