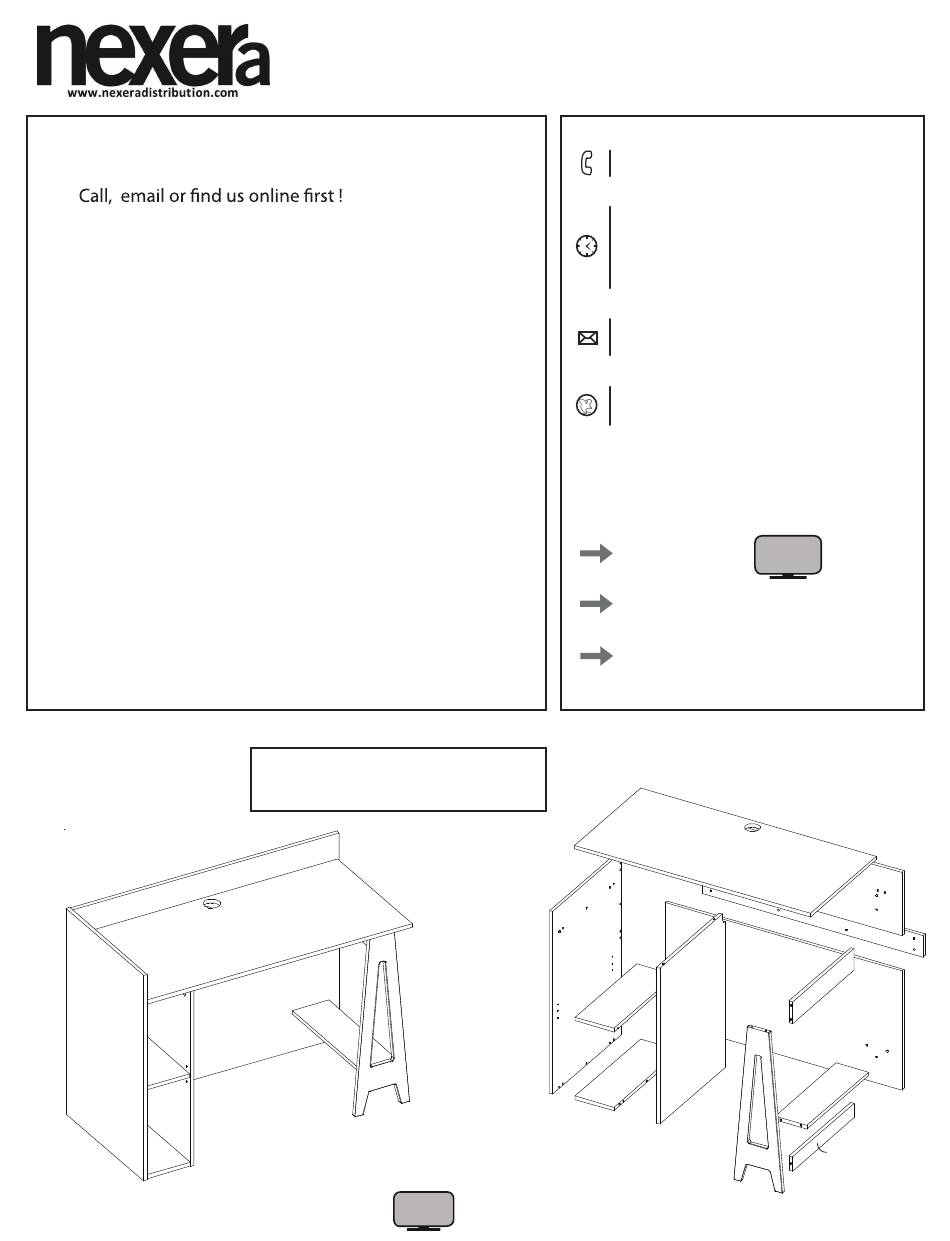

We're here to help - Do not return this product !
.
.
If you need help with assembly
.
If you received a damaged or defective part
If you are missing hardware
We will process replacement parts in 3-5 business days
or less. Parts are shipped via FedEx Ground or mail.
Nous sommes là pour vous - Ne retournez pas ce produit !
Appelez, écrivez ou trouvez-nous en ligne d'abord !
.
.
Si vous avez besoin d'aide avec l'assemblage
.
Si vous avez une pièce manquante ou endommagée
S'il vous manque de la quincaillerie
Nous vous enverrons les pièces de rechange dans un délai de
3 à 5 jours ouvrables, ou moins. Les pièces sont expédiées
via FedEx Ground ou par la poste.
608003
product number
numéro de produit
Lot #
75 lb
How-to videos
Vidéos d'aide
Instructions d'assemblage
A
nexeradistribution.com
VIDEO
Assembly instructions
1 877 629-9022
CANADA / USA
Monday to Friday
7:30 AM - 4 PM - Eastern Time
Lundi au vendredi
7:30h à 16h - Heure normale de l'Est
Email / Courriel
service@nexeradistribution.com
Webpage / Page web
www.nexeradistribution.com
Online resources
Ressources disponibles en ligne
How-to videos
VIDEO
Vidéos d'aide
FAQ's
Questions fréquentes
Order replacement parts
Commande de pièces de remplacement
C
B
H
K
D
G
J
M
F
E
N
65-608003_R0
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for NEXERa Nordika D08H1N2L
Summary of Contents for NEXERa Nordika D08H1N2L
- Page 1 Assembly instructions Instructions d’assemblage We’re here to help - Do not return this product ! 1 877 629-9022 CANADA / USA Monday to Friday If you need help with assembly 7:30 AM - 4 PM - Eastern Time Lundi au vendredi If you received a damaged or defective part 7:30h à...
- Page 2 Read these assembly instructions carefully before beginning. Verify that you have in hands all the wood parts and hardware. Keep this document for future reference. Lisez attentivement ce guide d’assemblage avant de débuter. Assurez vous que toutes les composantes de bois et de quincaillerie sont présentes. Conservez ce document. Two people are required to assemble and move this unit.
-
Page 3: Hardware List
Hardware List Liste de Quincaillerie # 0203 # 0123 # 0111 # 2200 # 0205 # 2300 # 0207 # 0509 # 1106 # 1110 # 1119 # 2198... - Page 4 Install the 22 cam locks # 0203 on the panels B, C, D, E, F, G, M and N Install the 22 cam locks # 0203 on the panels B, C, D, E, F, G, M and N VIDEO VIDEO Installez les 22 excentriques # 0203 dans les panneaux B, C, D, E, F, G, M et N Installez les 22 excentriques # 0203 dans les panneaux B, C, D, E, F, G, M et N # 0203...
- Page 5 Install the 17 push bolts # 2200 into panels A, B, C, F and G Installez les 17 boulons # 2200 dans les panneaux A, B, C, F et G VIDEO # 2200 Fasten the 5 screw bolts # 0205 to the panel K. Then, install the 2 felt pads # 1106 on the bottom edges of the leg Installez les 5 boulons vissables # 0205 sur le panneau K.
- Page 6 Using the Allen key # 2300 and the 8 screws # 0123, fasten the panel J to the panels F and G Utilisez la clef Allen # 2300 et les 8 vis # 0123 pour assembler le panneau J avec les panneaux F et G # 2300 # 0123 Fasten the panel A to the panel D.
- Page 7 Fasten the panel B to the panel C. Then, tighten the 2 cam locks # 0203 located on the panel B. Install 2 caps # 0509 on the 2 cam locks # 0203 Assemblez le panneau B avec le panneau C. Serrez ensuite les 2 excentriques # 0203 se trouvant sur le panneau B.
- Page 8 Fasten the pre-assembled panels F-G-J to the pre-assembled unit A-B-C-D. Then, tighten the 4 cam locks # 0203 located on panels G and F Assemblez les panneaux pré-assemblés F-G-J avec l’unité A-B-C-D. Serrez ensuite les 4 excentriques # 0203 se trouvant sur les panneaux F et G Important IMPORTANT Turn clockwise 2/3 of a turn...
- Page 9 Fasten the panels E, M and N to the leg K. Then, tighten the 5 cam locks # 0203 located on the panels E, N and M Assemblez les panneaux E, M et N avec la patte K. Serrez ensuite les 5 excentriques # 0203 situés sur les panneaux E, M et N IMPORTANT Turn clockwise 2/3 of a turn...
- Page 10 Install the 4 shelf supports # 1110 into the panels A and B. Then, install the adjustable shelf H into the unit. The shelf will lock on 4 shelf supports. Install the 2 grommets # 2198 into the panels C and G Installez les 4 supports à...
- Page 11 nexeradistribution.com 2020...
