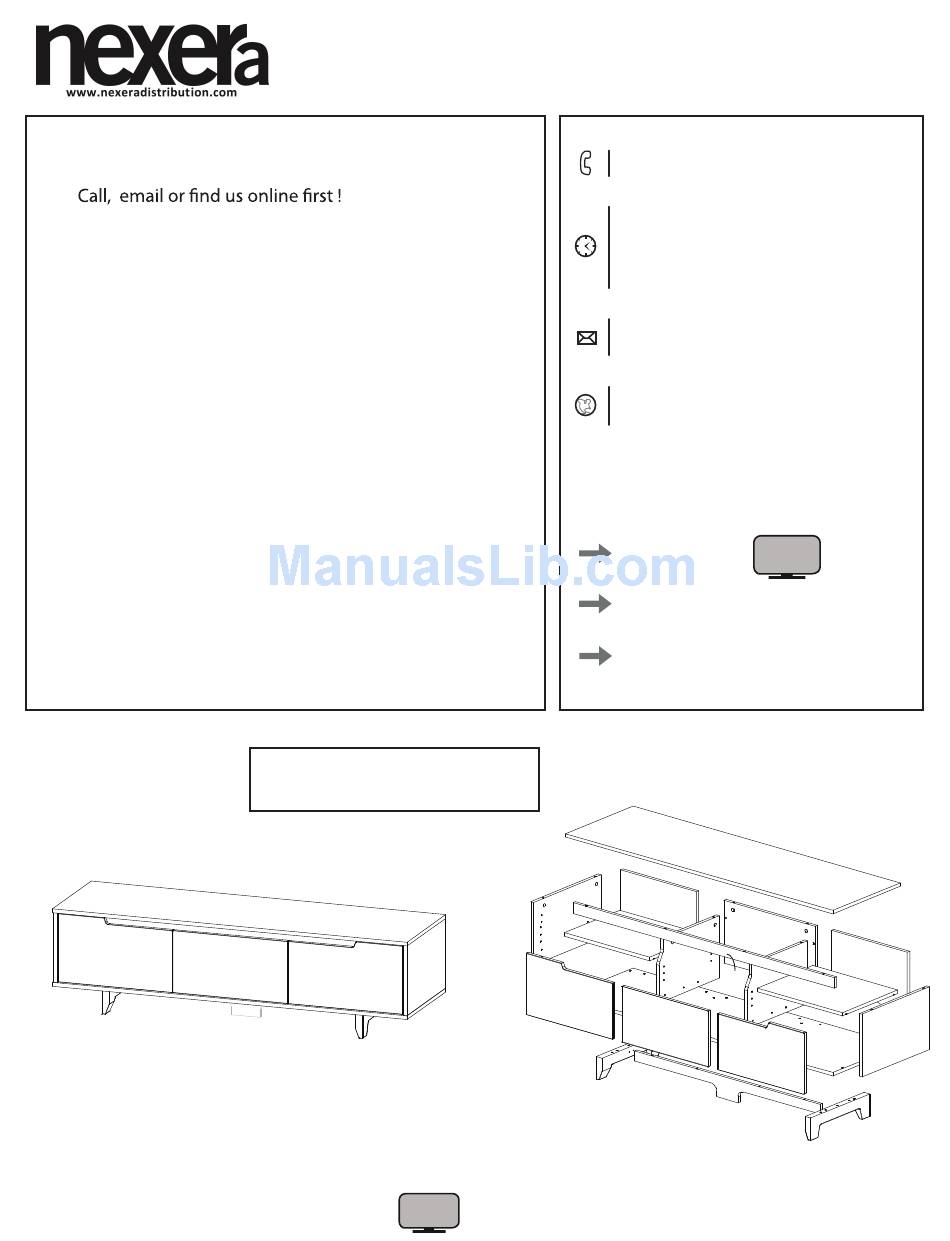

We're here to help - Do not return this product !
.
.
If you need help with assembly
.
If you received a damaged or defective part
If you are missing hardware
We will process replacement parts in 3-5 business days
or less. Parts are shipped via FedEx Ground or mail.
Nous sommes là pour vous - Ne retournez pas ce produit !
Appelez, écrivez ou trouvez-nous en ligne d'abord !
.
.
Si vous avez besoin d'aide avec l'assemblage
.
Si vous avez une pièce manquante ou endommagée
S'il vous manque de la quincaillerie
Nous vous enverrons les pièces de rechange dans un délai de
3 à 5 jours ouvrables, ou moins. Les pièces sont expédiées
via FedEx Ground ou par la poste.
107039
product number
numéro de produit
Weigth capacity : 25 lb
per shelf or drawer
Lot #
175 lb
Capacité par tablette
ou tiroir : 25 lb
How-to videos
Vidéos d'aide
Instructions d'assemblage
A
PA
nexeradistribution.com
VIDEO
Assembly instructions
1 877 629-9022
CANADA / USA
Monday to Friday
7 AM - 4 PM - Eastern Time
Lundi au vendredi
7h à 16h - Heure normale de l'Est
Email / Courriel
service@nexeradistribution.com
Webpage / Page web
www.nexeradistribution.com
Online resources
Ressources disponibles en ligne
How-to videos
VIDEO
Vidéos d'aide
FAQ's
Questions fréquentes
Order replacement parts
Commande de pièces de remplacement
C
R
E
F
N
G
N
X
PB
H
R
F
B
D
T
65-107039_R0
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for NEXERa 107039
Summary of Contents for NEXERa 107039
- Page 1 Nous vous enverrons les pièces de rechange dans un délai de 3 à 5 jours ouvrables, ou moins. Les pièces sont expédiées Order replacement parts via FedEx Ground ou par la poste. Commande de pièces de remplacement 107039 product number numéro de produit Lot # 175 lb Weigth capacity : 25 lb Capacité...
- Page 2 Read these assembly instructions carefully before beginning. Verify that you have in hands all the wood parts and hardware. Keep this document for future reference. Lisez attentivement ce guide d’assemblage avant de débuter. Assurez vous que toutes les composantes de bois et de quincaillerie sont présentes. Conservez ce document. Two people are required to assemble and move this unit.
-
Page 3: Hardware List
Hardware List Liste de Quincaillerie # 0203 # 0110 # 0111 # 2200 # 0105 # 2204 # 0405 # 1110 # 0501 For drawers Pour tiroirs # 0204 # 1119 # 0527 # 0207 # 1106 # 2300 set of 4 ensemble de 4 # 0911... - Page 4 Using the 6 screws # 0110, fasten the 2 drawer slides # 0911 (CL and CR) to both panels N Utilisez les 6 vis # 0110 pour installer les 2 coulisses # 0911 (CL et CR) sur les 2 panneaux N Important Cette vis en premier # 0110...
- Page 5 Install 14 push bolts # 2200 into the panel C VIDEO Installez 14 boulons # 2200 dans le panneau C # 2200 Insert 2 wood dowels # 0207 into each leg T (2) Insérez 2 goujons de bois #0207 dans chaque patte T (2) # 0207...
- Page 6 Fasten the panel G to the panel C. Then, tighten the 4 cam locks # 0203 located on the panel G Assemblez le panneau G avec le panneau C. Serrez ensuite les 4 excentriques # 0203 se trouvant sur le panneau G IMPORTANT Turn clockwise 2/3 of a turn Tournez vers la droite 2/3 de tour...
- Page 7 Use the Allen key # 2300 and 4 screws # 0111 to fasten the panel H to the panel D. Then, add the 2 caps # 0501 to the 2 screws # 0111 as shown Utilisez la clé Allen # 2300 et 4 vis # 0111 pour assembler le panneau H avec le panneau D. Ajoutez ensuite 2 capuchons # 0501 sur les 2 vis # 0111, tel que montré...
- Page 8 Use the Allen key # 2300 and the 6 screws # 2204 to fasten the 2 legs T to the panel D. Then, install 2 felt pads # 1106 on each leg T Utilisez la clé # 2300 et les 6 vis # 2204 pour installer les 2 pattes T sur le panneau D. Installez ensuite 2 coussinets feutrés # 1106 sur chaque patte T # 2204 Angle...
- Page 9 Install 2 metal pins # 1110 into the holes located on the bottom edge of both panels R Installez 2 supports en acier # 1110 dans les trous situés sur le chant inférieur des 2 panneaux R # 1110 Insert each removable back panel R into one of the 2 grooves located underneath panel C.
- Page 10 Fasten the 4 hinges # 0405 to the doors PA and PB Installez les 4 charnières # 0405 sur les portes PA et PB # 0405 Fasten the door PA to the panel A and the door PB to the panel B Installez la porte PA sur le panneau A et la porte PB sur le panneau B PA-PB...
- Page 11 Install 2 small cam locks # 0204 into panels V and W. Install 2 push bolts # 2200 into the panel X. Insert 4 wood dowels # 0207 into panels V, W and Y Installez 2 mini excentriques # 0204 dans les panneaux V et W. Installez 2 boulons # 2200 dans le panneau X.
- Page 12 Insert the drawer bottom into the grooves located on panels V and W VIDEO Insérez le fond de tiroir dans les 2 rainures des panneaux V et W Drawer bottom must enter into drawer bottom fond de tiroir the groove located on panel X Le fond de tiroir doit entrer dans la rainure se trouvant sur la façade X Fasten the panel Y to both panels V and W.
- Page 13 Insérez le tiroir dans l’unité. Ajoutez les 6 pare-chocs # 0527 sur les 2 portes et la façade de tiroir VIDEO # 0527 Adjust the doors PA and PB. There are 3 adjustment levels VIDEO Ajustez les portes PA et PB. Il y a 3 niveaux d’ajustement disponibles Depth Profondeur Horizontal...
-
Page 14: Limited 1-Year Warranty
Limited 1 Year Warranty i g i l a i “Defects” as used in this warranty is defined as any imperfections that may impair the use of the furniture or product for which it was intended to. This warranty is expressly limited to the replacement of defective furniture parts and/or components, subject to availability of stock.
Need help?
Do you have a question about the 107039 and is the answer not in the manual?
