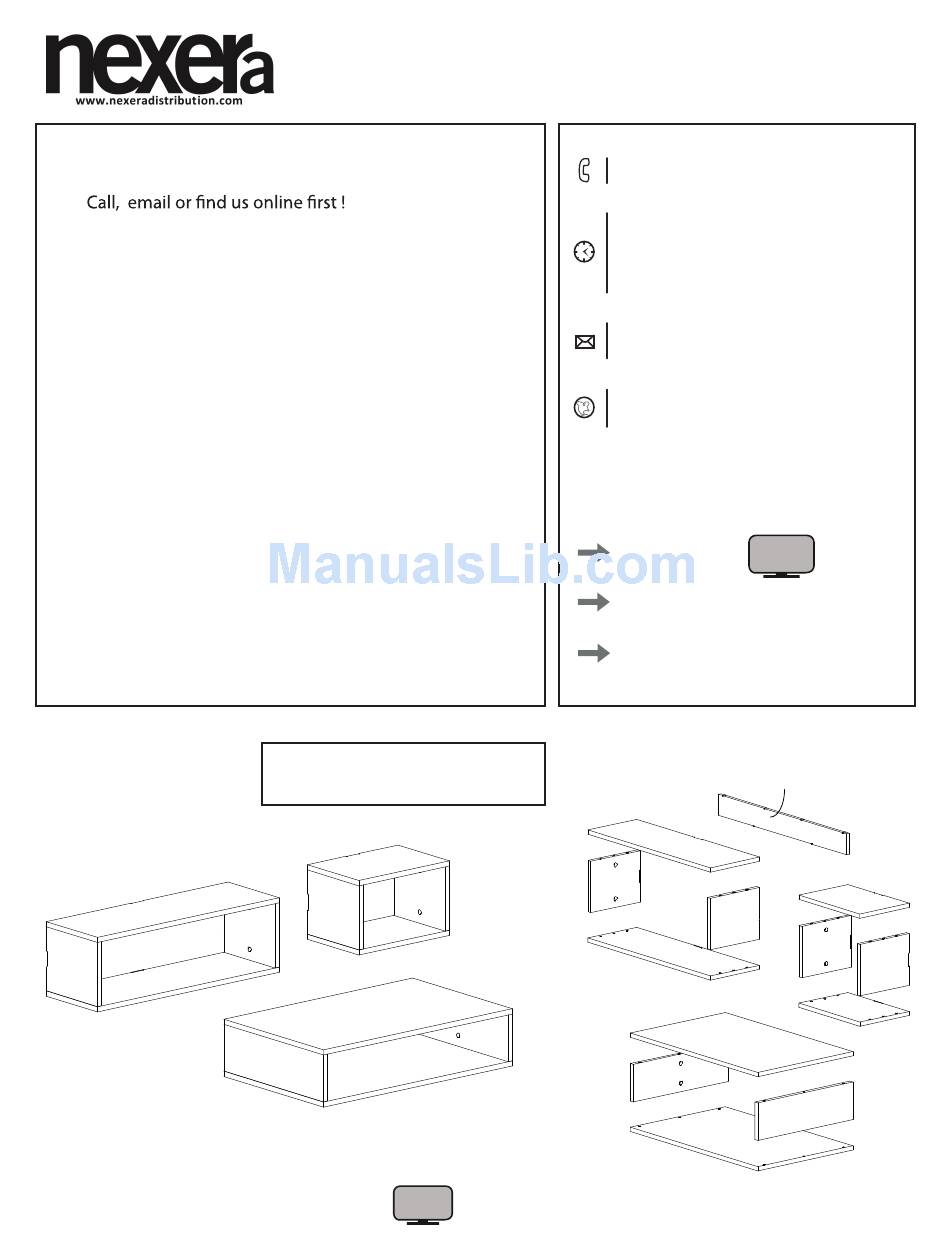

We're here to help - Do not return this product !
.
.
If you need help with assembly
.
If you received a damaged or defective part
If you are missing hardware
We will process replacement parts in 3-5 business days
or less. Parts are shipped via FedEx Ground or mail.
Nous sommes là pour vous - Ne retournez pas ce produit !
Appelez, écrivez ou trouvez-nous en ligne d'abord !
.
.
Si vous avez besoin d'aide avec l'assemblage
.
Si vous avez une pièce manquante ou endommagée
S'il vous manque de la quincaillerie
Nous vous enverrons les pièces de rechange dans un délai de
3 à 5 jours ouvrables, ou moins. Les pièces sont expédiées
via FedEx Ground ou par la poste.
227505
product number
numéro de produit
12 kg
25 lb
Lot #
12 kg
25 lb
23 kg
50 lb
How-to videos
VIDEO
Vidéos d'aide
Assembly instructions
Instructions d'assemblage
CANADA / USA
Monday to Friday
7 AM - 3 PM - Eastern Time
Lundi au vendredi
7h à 15h - Heure normale de l'Est
Email / Courriel
service@nexeradistribution.com
Webpage / Page web
www.nexeradistribution.com
Ressources disponibles en ligne
How-to videos
Vidéos d'aide
FAQ's
Questions fréquentes
Order replacement parts
Commande de pièces de remplacement
A
nexeradistribution.com
1 877 629-9022
Online resources
VIDEO
Mounting template
Gabarit de montage
G
C
A
A
C
E
F
F
E
D
A
D
65-2275xx_R0
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for NEXERa 227505
Summary of Contents for NEXERa 227505
- Page 1 Nous vous enverrons les pièces de rechange dans un délai de 3 à 5 jours ouvrables, ou moins. Les pièces sont expédiées Order replacement parts via FedEx Ground ou par la poste. Commande de pièces de remplacement 227505 product number numéro de produit Mounting template Lot #...
- Page 2 Read these assembly instructions carefully before beginning. Verify that you have in hands all the wood parts and hardware. Keep this document for future reference. Lisez attentivement ce guide d’assemblage avant de débuter. Assurez vous que toutes les composantes de bois et de quincaillerie sont présentes. Conservez ce document. Two people are required to assemble and move this unit.
-
Page 3: Hardware List
Hardware List Liste de quincaillerie # 0203 # 2300 # 0207 # 2200 # 0113 # 0506 For drywall only # 2207 # 0108 # 2126 Pour gypse seulement Install the 12 cam locks # 0203 on the 4 panels A and the 2 panels F VIDEO Installez les 12 excentriques # 0203 sur les 4 panneaux A et les 2 panneaux F Pressez fermement dans la cavité... - Page 4 Insert the 24 wood dowels # 0207 into the 4 panels A and the 2 panels F Insérez les 24 goujons de bois # 0207 dans les 4 panneaux A et les 2 panneaux F # 0207 Install the 12 push bolts # 2200 on the panels C, D and E VIDEO Installez les 12 boulons #2200 sur les panneaux C, D et E # 2200...
- Page 5 on the 2 panels F. Place 1 cover # 0506 over each camlock Assemblez les 2 panneaux E avec les 2 panneaux F. Serrez ensuite les 4 excentriques #0203 se trouvant sur les 2 panneaux F. Placez ensuite 1 capuchon # 0506 sur chaque excentrique # 0506 IMPORTANT Turn clockwise 2/3 of a turn...
- Page 6 Tournez vers la droite 2/3 de tour et serrez fermement Install the large narrow rectangle into the opening located on the unit 223103 or 223106 Installez le grand rectangle étroit dans l’espace ouvert de l’unité 223103 ou 223106 227505 227505 Console Télé 223103 ou 223106...
- Page 7 Select the type of installation required vertical or horizontal. Then, fasten 2 keyhole plates # 2126 to the rear edge of panel A or C. Use 2 screws # 0113 per plate and refer to the pre-drilled holes to locate the plates Choisissez le type d’installation désirée verticale ou horizontale.
- Page 8 Select the type of installation required vertical or horizontal. Then, fasten 2 keyhole plates # 2126 to the rear edge of panel A or D. Use 2 screws # 0113 per plate and refer to the pre-drilled holes to locate the plates Choisissez le type d’installation désirée verticale ou horizontale.
- Page 9 Horizontal installation of the 2 wall rectangles Installation horizontale des 2 rectangles muraux the installation height of the rectangles. This installation height correspond to the top of the rectangles. It is important to note that the 2 wall anchors # 2207 must be installed 4 1/4"...
- Page 10 Vertical installation of the large wall rectangle Installation verticale du rectangle mural large installation height of the rectangle. This installation height correspond to the top of the rectangle. It is important to note that the 2 wall anchors # 2207 must be installed 13 1/2"...
- Page 11 Vertical installation of the narrow wall rectangle Installation verticale du rectangle mural étroit installation height of the rectangle. This installation height correspond to the top of the rectangle. It is important to note that the 2 wall anchors # 2207 must be installed 6 5/8"...
- Page 12 Wall anchors # 2207 are designed to be used only with drywall Les ancrages muraux # 2207 sont conçus uniquement pour les murs de gypse Once you have set the install ation height of your rectangles, you should use of the 4 anchors # 2207. There is 3 sets of holes on the part G and each set corresponds to the width of a rectangle.
-
Page 13: Limited 1-Year Warranty
Limited 1 Year Warranty i g i l a i “Defects” as used in this warranty is defined as any imperfections that may impair the use of the furniture or product for which it was intended to. This warranty is expressly limited to the replacement of defective furniture parts and/or components, subject to availability of stock.
