We're here to help - Do not return this product !
.
.
If you need help with assembly
.
If you received a damaged or defective part
If you are missing hardware
We will process replacement parts in 3-5 business days
or less. Parts are shipped via FedEx Ground or mail.
Nous sommes là pour vous - Ne retournez pas ce produit !
Appelez, écrivez ou trouvez-nous en ligne d'abord !
.
.
Si vous avez besoin d'aide avec l'assemblage
.
Si vous avez une pièce manquante ou endommagée
S'il vous manque de la quincaillerie
Nous vous enverrons les pièces de rechange dans un délai de
3 à 5 jours ouvrables, ou moins. Les pièces sont expédiées
via FedEx Ground ou par la poste.

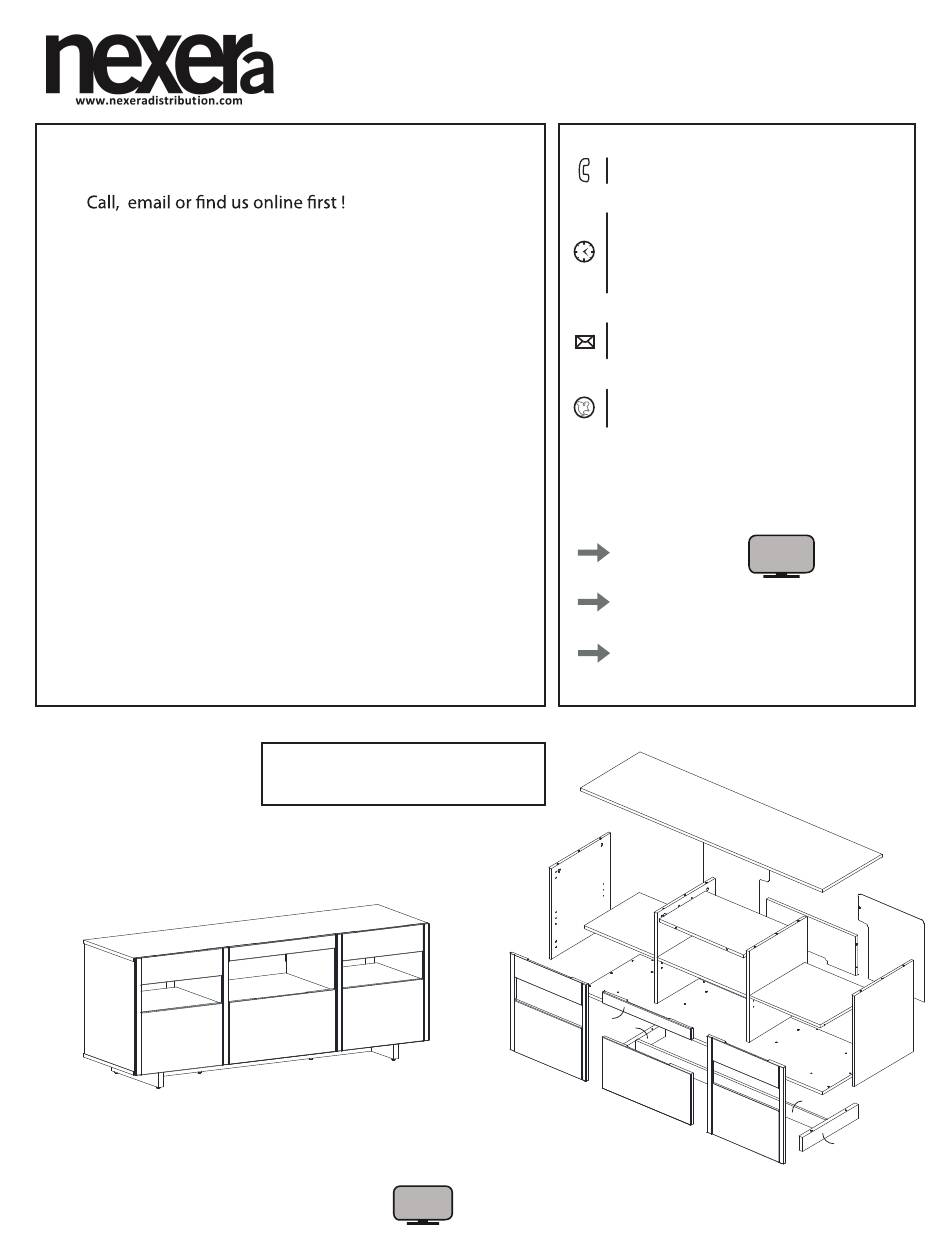

101406
product number
numéro de produit
25 lb
Lot #
175 lb
25 lb
25 lb
How-to videos
VIDEO
Vidéos d'aide
Assembly instructions
Instructions d'assemblage
CANADA / USA
Monday to Friday
7:30 AM - 4 PM - Eastern Time
Lundi au vendredi
7:30h à 16h - Heure normale de l'Est
Email / Courriel
service@nexeradistribution.com
Webpage / Page web
www.nexeradistribution.com
Ressources disponibles en ligne
How-to videos
Vidéos d'aide
FAQ's
Questions fréquentes
Order replacement parts
Commande de pièces de remplacement
A
G
H1
K
PA
X
nexeradistribution.com
1 877 629-9022
Online resources
VIDEO
C
T
J
R
F
EA1
G
D1
EB1
N1
PB
T
B
K
65-1014xx_R3
Advertisement
Related Manuals for NEXERa 101406
Summary of Contents for NEXERa 101406
- Page 1 Nous vous enverrons les pièces de rechange dans un délai de 3 à 5 jours ouvrables, ou moins. Les pièces sont expédiées Order replacement parts via FedEx Ground ou par la poste. Commande de pièces de remplacement 101406 product number numéro de produit Lot # 175 lb...
- Page 2 Read these assembly instructions carefully before beginning. Verify that you have in hands all the wood parts and hardware. Keep this document for future reference. Lisez attentivement ce guide d’assemblage avant de débuter. Assurez vous que toutes les composantes de bois et de quincaillerie sont présentes. Conservez ce document. Two people are required to assemble and move this unit.
-
Page 3: Hardware List
Hardware List Liste de quincaillerie # 0111 # 0203 # 2129 # 2200 # 0101 # 0504 # 0207 # 2150 # 0508 # 1110 # 1111 # 2154 # 0105 # 0401 # 2155 # 0618 # 2300 # 0527 set of 4 ensemble de 4 # 0908... - Page 4 Install the 16 cam locks # 0203 into the panels A,B, EA1, EB1, F, J and N1 VIDEO Installez les 16 excentriques # 0203 dans les panneaux A, B, EA1, EB1, F, J et N1 Pressez fermement dans la cavité # 0203 Add a protection under the parts on all assembly steps...
- Page 5 Install the 16 push bolts # 2200 into the panels C, EA1, EB1, H1and both panels K Installez les 16 boulons # 2200 dans les panneaux C, EA1, EB1, H1et les 2 panneaux K VIDEO 3 holes on this edge 3 perçages sur ce chant # 2200 anels...
- Page 6 Use a hammer to secure the 6 insert nuts # 2150 into the panels K K and N1. Then, screw-in the 6 adjustable levellers # 1111 Utilisez un marteau pour installer les 6 insertions # 2150 dans les panneaux K et N1. Vissez ensuite les 6 niveleurs ajustables # 1111 # 2150 3 holes on this edge 3 perçages sur ce chant...
- Page 7 Fasten the panels EA1 and EB1 to the panels F and R. Then, use the Allen key # 2300 to install and tighten 4 screws # 0111. Place one cap # 0504 over each screw # 0111. Finalize this step by tightening the 4 cam locks # 0203 located on panel F Assemblez les panneaux EA1 et EB1 avec les panneaux F et R.
- Page 8 Fasten the panel C to the assembled unit. Then, tighten the 8 cam locks # 0203 located on panels A, B, EA1 and EB1. Install 4 caps # 0508 on the cam locks located on panels A and B Assemblez le panneau C à l’unité déjà assemblée. Serrez ensuite les 8 excentriques se trouvant sur les panneaux A, B, EA1 et EB1.
- Page 9 First, apply on each door 2 bumpers # 0527 at two opposite corners of the recessed frame. Then, place one glass panel in each cavity and fasten it with 4 glass retainers # 2129 and 4 screws # 0101 Premièrement, appliquez 2 pare-chocs autocollants # 0527 à deux extrémités opposées du cadre intérieur de chaque porte.
- Page 10 Fasten the shelf front moulding H1 to the panel J. Then, tighten the 2 cam locks # 0203 located on panel J Assemblez la moulure de façade H1 avec le panneau J. Serrez ensuite les 2 excentriques # 0203 se trouvant sur le panneau J IMPORTANT Turn clockwise 2/3 of a turn Tournez vers la droite 2/3 de tour...
- Page 11 Fasten the door PA on panel A and the door PB on panel B Installez la porte PA sur le panneau A et la porte PB sur le panneau B Fasten the door X to the panel D1. Then, use the 2 screws # 2155 to fasten the retaining cable # 2154 to the panel EB1 and the door X Installez la porte X sur le panneau D1.
- Page 12 Use the 8 supports # 1110 to install the 2 shelves G. Both shelves will lock in place onto the shelf supports. Install the pull-out shelf J. Finalize the step by installing 8 bumpers # 0527 on the doors PA, PB, X and the shelf front moulding H1 Utilisez les 8 supports à...
- Page 13 First, insert the 4 supports # 0618 into the holes located at the back of panel D1. Then, insert the panels T into the supports # 0618. Tighten 1 screw # 0110 on each back panel T. Finally, tighten the screws located on the 4 supports # 0618 Installez en premier les 4 supports # 0618 dans les trous situés à...
-
Page 14: Limited 1-Year Warranty
Limited 1 Year Warranty i g i l a i “Defects” as used in this warranty is defined as any imperfections that may impair the use of the furniture or product for which it was intended to. This warranty is expressly limited to the replacement of defective furniture parts and/or components, subject to availability of stock.
