We're here to help - Do not return this product !
.
.
If you need help with assembly
.
If you received a damaged or defective part
If you are missing hardware
We will process replacement parts in 3-5 business days
or less. Parts are shipped via FedEx Ground or mail.
Nous sommes là pour vous - Ne retournez pas ce produit !
Appelez, écrivez ou trouvez-nous en ligne d'abord !
.
.
Si vous avez besoin d'aide avec l'assemblage
.
Si vous avez une pièce manquante ou endommagée
S'il vous manque de la quincaillerie
Nous vous enverrons les pièces de rechange dans un délai de
3 à 5 jours ouvrables, ou moins. Les pièces sont expédiées
via FedEx Ground ou par la poste.
317903
product number
numéro de produit
Weigth capacity : 300 lb
Or / ou
Lot #
Capacité maximale : 300 lb
A
AA
How-to videos
VIDEO
Vidéos d'aide
Assembly instructions
Instructions d'assemblage
CANADA / USA
Monday to Friday
7 AM - 3 PM - Eastern Time
Lundi au vendredi
7h à 15h - Heure normale de l'Est
Email / Courriel
service@nexeradistribution.com
Webpage / Page web
www.nexeradistribution.com
Ressources disponibles en ligne
How-to videos
Vidéos d'aide
FAQ's
Questions fréquentes
Order replacement parts
Commande de pièces de remplacement
If you bought a headboard with
Si vous avez acheté une tête de lit avec
ce lit, vous devez l'assembler en premier
S
J
F
E
C
X
nexeradistribution.com
1 877 629-9022
Online resources
VIDEO
C
J
J
S
FF
H
BB
D
B
65-317903_R1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for NEXERa 317903
Summary of Contents for NEXERa 317903

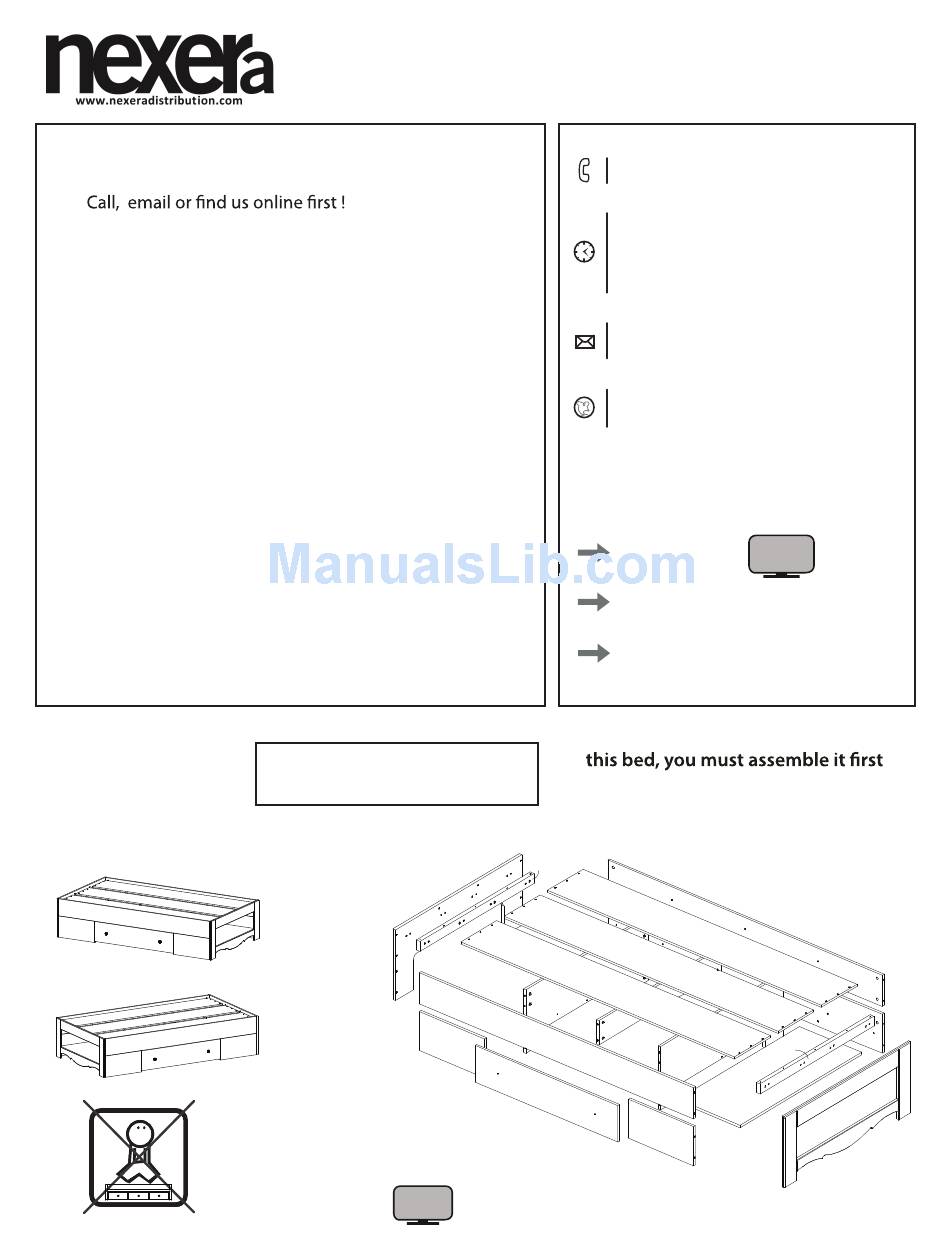

- Page 1 3 à 5 jours ouvrables, ou moins. Les pièces sont expédiées Order replacement parts via FedEx Ground ou par la poste. Commande de pièces de remplacement If you bought a headboard with 317903 product number numéro de produit Lot # Si vous avez acheté une tête de lit avec ce lit, vous devez l’assembler en premier...
