- Page 1 AirCon Service Center BMW 2500G DE 3 Klimaservicegerät Bedienungsanleitung EN 71 Air conditioning service unit Operating manual ES 136 Estación de mantenimiento de aire acondicionado Instrucciones de uso FR 205 Poste de service climatisation Notice d'utilisation RU 274 Станция по обслуживанию кондиционеров Инструкция...
- Page 2 © 2020 Dometic Group. The visual appearance of the contents of this manual is protected by copyright and design law. The underlying technical design and the products contained herein may be protected by design, patent or be patent pending. The trademarks mentioned in this manual belong to Dometic Sweden AB.
-
Page 3: Table Of Contents
BMW 2500G Lesen und befolgen Sie bitte alle Anweisungen, Richtlinien und Warnhinweise in diesem Produkthandbuch sorgfältig, um sicherzustellen, dass Sie das Produkt jederzeit ordnungsgemäß installieren, verwenden und warten. Durch die Verwendung des Produktes bestätigen Sie hiermit, dass Sie diesen Haftungsausschluss, alle Anweisungen, Richtlinien und Warnhinweise sorgfältig gelesen haben und dass Sie die hierin dargelegten Bestimmungen verstanden haben und ihnen zustimmen. - Page 4 BMW 2500G Kältemittelverbrauch auf USB-Stick übertragen ....33 Kältemittelverbrauch auf dem Display anzeigen ....34 Klimaanlagentest ohne Kältemittelservice .
-
Page 5: Zu Dieser Bedienungsanleitung
BMW 2500G Zu dieser Bedienungsanleitung Zu dieser Bedienungsanleitung Diese Bedienungsanleitung beschreibt die Klima-Service-Station (AirCon Service Center) BMW 2500G. Diese Bedienungsanleitung richtet sich an Personen, die Wartungen an Fahrzeug-Klimaanlagen durchführen und hierzu die entsprechenden Fachkenntnisse besitzen. Diese Bedienungsanleitung enthält alle erforderlichen Hinweise für einen sicheren und effektiven Betrieb der Klima-Service-Station. -
Page 6: Erklärung Der Symbole In Dieser Bedienungsanleitung
Zu dieser Bedienungsanleitung BMW 2500G Erklärung der Symbole in dieser Bedienungs- anleitung WARNUNG! Sicherheitshinweis auf eine Gefahrensituation, die zum Tod oder zu schwerer Verletzung führen kann, wenn sie nicht vermieden wird. ACHTUNG! Hinweis auf eine Situation, die zu Sachschäden führen kann, wenn sie nicht vermieden wird. -
Page 7: Sicherheit
BMW 2500G Sicherheit Sicherheit Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden: Beschädigungen am Produkt durch mechanische Einflüsse und falsche Anschlussspannung Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller Verwendung für andere als die in der Anleitung beschriebenen Zwecke Allgemeine Sicherheitshinweise WARNUNG! -
Page 8: Sicherheit Beim Betrieb Des Gerätes
Sicherheit BMW 2500G Sicherheit beim Betrieb des Gerätes WARNUNG! Verletzungsgefahr durch ungeplantes oder unbeabsichtigtes Einschalten des Klimaservicegeräts Schalten Sie vor Beginn aller Wartungsarbeiten das AirCon Service Center aus und trennen Sie das Netzkabel vom Stromnetz. Ziehen Sie den Stecker an der Steckdose oder am AirCon Service Center ab. -
Page 9: Sicherheit Im Umgang Mit Dem Kältemittel
BMW 2500G Sicherheit Verwenden Sie ausschließlich das Kältemittel R-134a. Wird das Kältemittel mit anderen Kältemitteln gemischt, kann dies zu Schäden am AirCon Service Center beziehungsweise an der Fahrzeug-Klima- anlage führen. Stellen Sie vor dem Ausschalten des AirCon Service Centers sicher, dass das gewählte Programm beendet ist und dass alle Ventile geschlossen sind. -
Page 10: Betriebliche Maßnahmen Beim Einsatz Des Geräts
Sicherheit BMW 2500G HINWEIS Spezielle Informationen über das Kältemittel R-134a und über Sicherheitsmaßnahmen sowie den Schutz von Personen und Gegenständen können Sie den Sicherheitsblättern des Kältemittel- herstellers entnehmen. Betriebliche Maßnahmen beim Einsatz des Geräts Der Betreiber muss gemäß TRG 402 für jede Füllanlage (AirCon Service Center) eine Betriebsanweisung erstellen. -
Page 11: Warnhinweise Auf Dem Aircon Service Center
BMW 2500G Sicherheit Warnhinweise auf dem AirCon Service Center Achtung! Beachten Sie die Bedienungsanleitung! Schließen Sie das Gerät nur an eine Steckdose mit 230 V / 50 Hz Wechselstrom an! Schützen Sie das Gerät vor Regen! Tragen Sie beim Umgang mit Kältemittel Handschuhe! Tragen Sie beim Umgang mit Kältemittel eine Schutzbrille! Sicherheitsvorrichtungen ... -
Page 12: Lieferumfang
Lieferumfang BMW 2500G Lieferumfang Das AirCon Service Center und das mitgelieferte Zubehör wurden vor dem Versand sorgfältig kontrolliert. Das AirCon Service Center wurde vor dem Versand auf Dichtheit geprüft. Kontrollieren Sie nach der Anlieferung, ob alle unten genannten Teile vor- handen und unbeschädigt sind. -
Page 13: Zubehör
Denso ND8 Öl, 500 ml 81342147762 Bestimmungsgemäße Verwendung Das AirCon Service Center BMW 2500G (Artikelnummer: 81 43 2 456 362) ist für Wartungen an Fahrzeug-Klimaanlagen bestimmt. Das Gerät ist für den kommerziellen Einsatz ausgelegt. Die Bedienung des AirCon Service Centers darf nur durch Personen erfolgen, welche die entsprechenden Fachkenntnisse zur Wartung von Klimaanlagen besitzen. -
Page 14: Das Aircon Service Center Im Überblick
Das AirCon Service Center im Überblick BMW 2500G Das AirCon Service Center im Überblick Vorderseite Niederdruckmanometer Statusleuchte Rot „Füllen“ Statusleuchte Blau „Evakuieren“ Statusleuchte Gelb „ECO Tiefenentleerung“ Statusleuchte Grün „Absaugen“ Hochdruckmanometer Display Bedientastatur Frontabdeckung 10 Feststellbare Vorderräder... -
Page 15: Rückseite
BMW 2500G Das AirCon Service Center im Überblick 11 Serviceschlauch Niederdruckanschluss (blau) 12 Serviceschlauch Hochdruckanschluss (rot) 13 Servicekupplung für Hochdruckanschluss (rot) 14 Servicekupplung für Niederdruckanschluss (blau) 15 Drucker 16 USB-Anschluss 17 Anzeigeeinheit Rückseite 18 Frischöldose (500 ml) 19 Behälter für UV-Additiv (500 ml) 20 Patentierter Altölbehälter 21 Abdeckklappe 22 Hauptschalter... -
Page 16: Erste Inbetriebnahme
Untergrund stehen, damit die Messungen korrekt durchgeführt werden können. 2. AirCon Service Center an das Stromnetz anschließen. 3. Zum Einschalten, Hauptschalter (22) auf I stellen. Das Display (7) zeigt für einige Sekunden die Software-Versions- nummer: Dometic WAECO BMW 2500G B4250070 lhd10026 LF R1340061 000020 „SW“: Softwarestand... -
Page 17: Stand-By-Menü
BMW 2500G Erste Inbetriebnahme Stand-by-Menü Das Stand-by-Menü informiert über aktuelle Bestandsmengen sowie Zeiteinstellungen des AirCon Service Centers. Es werden angezeigt: Bestandsmenge Kältemittel Bestandsmenge Frischöl Bestandsmenge UV-Additive Uhrzeit Datum Sprachauswahl 1. Pfeiltasten oder drücken, um ins Grundmenü zu gelangen. 2. -
Page 18: Firmendaten Eingeben
Erste Inbetriebnahme BMW 2500G Firmendaten eingeben Die Firmendaten werden mit jedem Serviceprotokoll ausgedruckt. 1. Im Grundmenü mit den Pfeiltasten oder „Weitere Menues“ wählen: Schnellstart Einzelne Prozesse Weitere Menues ENTER-OK 2. Zur Bestätigung ENTER drücken. 3. Mit der Pfeiltaste „Service“ wählen. 4. -
Page 19: Datum Und Uhrzeit Eingeben
BMW 2500G Erste Inbetriebnahme Datum und Uhrzeit eingeben Datum und Uhrzeit werden zusammen mit den Firmendaten mit jedem Serviceprotokoll ausgedruckt. 1. Im Grundmenü mit den Pfeiltasten oder „Weitere Menues“ wählen: Schnellstart Einzelne Prozesse Weitere Menues ENTER-OK 2. Zur Bestätigung ENTER drücken. 3. -
Page 20: Vorgabewerte Ändern
Erste Inbetriebnahme BMW 2500G Vorgabewerte ändern Das AirCon Service Center hat voreingestellte Werte für die wichtigsten Servicearbeiten. Diese Vorgabewerte erscheinen automatisch beim Aufrufen der entsprechenden Menüs. Die folgenden Vorgabewerte können an den speziellen Bedarf angepasst werden: Parameter Vorgabe ab Werk Wartezeit für den Druckanstieg Min. -
Page 21: Behälter Für Öle Und Uv-Additiv Einsetzen
BMW 2500G Erste Inbetriebnahme Behälter für Öle und UV-Additiv einsetzen Die aktuellen Bestandsmengen werden im Stand-by-Menü angezeigt. 1. Abdeckklappe (21) an der linken Seite öffnen und Behälter an den Schnellverschlüssen aufstecken: – Behälter für frisches Öl (18) – Behälter für UV-Additiv (19) und –... -
Page 22: Behältergröße Eingeben
Erste Inbetriebnahme BMW 2500G Behältergröße eingeben Für Frischöl und UV-Kontrastmittel können Behälter mit 150 ml (A), 250 ml (B) oder 500 ml (C) (Zubehör) verwendet werden. Die entspre- chende Behältergröße muss in das AirCon Service Center eingegeben werden. 1. Im Grundmenü mit den Pfeiltasten oder „Weitere Menues“ wählen: Schnellstart Einzelne Prozesse... -
Page 23: Auffüllen Des Internen Kältemittelbehälters
BMW 2500G Erste Inbetriebnahme Auffüllen des internen Kältemittelbehälters Wenn das AirCon Service Center das erste Mal in Betrieb genommen wird, muss der interne Kältemittelbehälter aus einer externen Kälte- mittelflasche mit mindestens 5000 g Kältemittel aufgefüllt werden. HINWEIS Beachten Sie auch die Hinweise auf den Kältemittelflaschen. Die aktuellen Bestandsmengen werden im Stand-by-Menü... - Page 24 Erste Inbetriebnahme BMW 2500G 5. Zum weiteren Vorgehen den Hinweisen im Display und hier folgen: HD-Schlauch mit ext. Flasche verbinden und Ventile öffnen ENTER-OK STOP-EXIT Zur Bestätigung ENTER drücken. Gewünschte Menge eingeben! 13620 ENTER-OK STOP-EXIT Das Display zeigt die max. auffüllbare Menge Kältemittel an. Gewünschte Menge eingeben und mit ENTER bestätigen.
-
Page 25: Betrieb
BMW 2500G Betrieb Betrieb ACHTUNG! Während der Klimaservice durchgeführt wird, müssen Motor und Klima- anlage abgestellt sein. Abschaltung bei Reparatur, Notfällen und Fehlfunktionen 1. Um im Reparaturfall zu gewährleisten, dass das Gerät spannungs- frei geschaltet ist, schalten Sie es über den Hauptschalter aus und ziehen Sie zusätzlich den Netzstecker. - Page 26 Betrieb BMW 2500G 3. Im Grundmenü mit den Pfeiltasten oder „Schnellstart“ wählen: Schnellstart Einzelne Prozesse Weitere Menues ENTER-OK 4. Zur Bestätigung ENTER drücken. 5. Mit der Bedientastatur (8) und den Pfeiltasten Fahrzeugdaten eingeben. 6. Zur Bestätigung ENTER drücken. Füllmenge- Aufkleber Nein...
- Page 27 BMW 2500G Betrieb ✓ Wenn im Datenbank-Modus die „i“-Taste gedrückt wird, erscheinen im Display (7) Informationen über Ölmengen und Ölsorten. PAG ISO 46 WAECO CODE: 250cc 8887200001 50cc 8887200013 10. Auswählen, ob beim Füllvorgang UV-Mittel eingefüllt werden soll oder nicht.
-
Page 28: Benutzercodes
Betrieb BMW 2500G Benutzercodes Es besteht die Möglichkeit, die Klima-Service-Station mit persönlichen Benutzercodes vor unbefugtem Zugriff zu schützen. Wenn die Funktion aktiviert ist, wird nach dem Einschalten der Benutzercode abgefragt, ohne den man die Station nicht mehr starten kann. Es können bis zu 10 verschiedene Benutzer mit individuellen Codes angelegt werden. - Page 29 BMW 2500G Betrieb 7. Neuen Administratorcode bestätigen: ADM AREA Confirm new code ---- 8. Mit den Pfeiltasten oder den jeweiligen Benutzer wählen: ADM AREA User number 9. Den vierstelligen individuellen Benutzercode anlegen (wird hier ein Code angelegt, kann das Gerät nur noch mit diesem Code in Betrieb genommen werden).
- Page 30 Betrieb BMW 2500G 8.3.2 Benutzercode eingeben Beim Einschalten der Klima-Service-Station werden die Gerätedaten auf dem Display angezeigt. Sind Benutzercodes angelegt, so muss nun ein Code eingegeben werden, um die Station freizugeben. 1. Den jeweiligen Benutzercode eingeben. ENTER USER CODE ---- Bei Eingabe eines falschen Benutzercodes wird folgender Fehler- meldung angezeigt.
-
Page 31: Persönliche Datenbank Anlegen
BMW 2500G Betrieb Persönliche Datenbank anlegen In dieser Datenbank können bis zu 100 kundenspezifische Fahrzeuge mit den dazugehörigen Füllmengen angelegt werden. 1. Im Grundmenü mit den Pfeiltasten oder „Schnellstart“ wählen: Schnellstart Einzelne Prozesse Weitere Menues ENTER-OK 2. Zur Bestätigung ENTER drücken. 3. - Page 32 Betrieb BMW 2500G 8. In diese hier leere Datenbank mit den Pfeiltasten oder den jeweiligen Eintrag wählen und mit ENTER bestätigen. 9. Zum Ändern der Einträge gelbe Taste „Info“ drücken. i-DB set 10. In die freien Felder die Fahrzeugdaten (Modell, Typ) eingeben und mit ENTER bestätigen.
-
Page 33: Kältemittelverbrauch Auf Usb-Stick Übertragen
BMW 2500G Betrieb Kältemittelverbrauch auf USB-Stick übertragen Jedes Mal wenn ein Absaug- oder Füllvorgang (einzelner Prozess oder vollautomatisch) abgeschlossen wird, speichert die Station sämtliche zugehörigen Daten im internen Speicher. Aus diesen Daten kann ein Report generiert und auf einen USB-Stick übertragen werden. HINWEIS Der USB-Stick muss mit dem Dateisystem FAT32 formatiert sein. -
Page 34: Kältemittelverbrauch Auf Dem Display Anzeigen
Betrieb BMW 2500G 8.5.2 Manueller Report Sie können jederzeit manuell einen Monats- oder Jahresreport auf einen USB-Stick übertragen. 1. Den USB-Stick in den USB-Anschluss (16) stecken. 2. Im Grundmenü mit den Pfeiltasten oder „Weitere Menues“ wählen: Schnellstart Einzelne Prozesse Weitere Menues ENTER-OK 3. - Page 35 BMW 2500G Betrieb 4. Passwort „9051“ eingeben und mit ENTER bestätigen: Service ---- 5. Mit den Pfeiltasten oder das gewünschte Jahr wählen und mit ENTER bestätigen: 2020 Beispiel Von Klimaanlagen Total 2020 18650 PRINT STOP-EXIT „Von Klimaanlagen“ zeigt die Menge des abgesaugten Kältemittels an. Hier wurden im Jahr 2020 insgesamt 18650 g Kältemittel mit der Station abgesaugt.
-
Page 36: Klimaanlagentest Ohne Kältemittelservice
Betrieb BMW 2500G Klimaanlagentest ohne Kältemittelservice HINWEIS Der Klimaanlagentest kann nur bei Fahrzeugen durchgeführt werden, die mit einem Niederdruck- und einem Hochdruckanschluss, bzw. nur mit einem Niederdruckanschluss ausgestattet sind. Wird an einer Fahrzeugklimaanlage ausschließlich ein Funktionstest durchgeführt (ohne Kältemittel abzusaugen und zu recyceln), würde nach Abschluss dieses Tests das in den Serviceschläuchen des Klimagerätes vorhandene Kältemittel dem Fahrzeugklimaanlagensystem fehlen. - Page 37 BMW 2500G Betrieb 8. Zum Beenden des Klimaanlagentests STOP drücken. HD-Schnellkupplung der Klimaanlage entfernen! ENTER-OK 9. HD-Schnellkupplung schließen und von der Klimaanlage entfernen. HINWEIS Wenn Sie zum Entkoppeln der HD-Schnellkupplung den Fahrzeug- motor abgestellt haben, so starten Sie diesen erneut und schalten Sie die Klimaanlage ein.
-
Page 38: Einzelne Prozesse
Betrieb BMW 2500G Einzelne Prozesse HINWEIS Mit dem Menü „Einzelne Prozesse“ wird der Klimaservice Schritt für Schritt durchgeführt. Es können dieselben Prozesse wie beim Schnell- start durchgeführt werden, einzelne Prozesse können jedoch ausge- lassen werden. Außerdem können zu jedem Prozess die jeweiligen Werte individuell über die Tastatur eingegeben werden. - Page 39 BMW 2500G Betrieb 8.8.1 Absaugvorgang 1. Gewünschte Einstellungen wählen und mit ENTER bestätigen. Klimaanlage entleeren? Nein ENTER-OK STOP-EXIT 2. Wenn „Klimaanlage entleeren“ gewählt wurde, im folgenden Menü die gewünschte Wartezeit für den Druckanstieg eingeben (Standard 1 min) und mit ENTER bestätigen, ansonsten weiter bei Kapitel „Vakuumvorgang“...
- Page 40 Betrieb BMW 2500G 8.8.3 Füllvorgang 1. Gewünschte Einstellungen wählen und mit ENTER bestätigen. Klimaanlage befüllen? Nein ENTER-OK STOP-EXIT 2. Wenn „Klimaanlage befüllen“ gewählt wurde, die gewünschten Werte eingeben, ansonsten weiter mit Kapitel „Anschlüsse wählen“ auf Seite 41. 3. Die Menge des Kältemittelöls eingeben. 4.
- Page 41 BMW 2500G Betrieb 8.8.4 Anschlüsse wählen 1. Parameter nach den vorhandenen Anschlüssen der Klimaanlage wählen: – Klimaanlage hat Hochdruck- und Niederdruckanschluss: ND / HD wählen. – Klimaanlage hat nur Hochdruckanschluss: HD wählen. – Klimaanlage hat nur Niederdruckanschluss: ND wählen. 2. Mit ENTER bestätigen. Klimaanlage ND/HD Klimaanlage...
-
Page 42: Klimaanlage Spülen
Betrieb BMW 2500G Klimaanlage spülen HINWEIS Mit dem Menü „A/C Spülen“ wird die Fahrzeug-Klimaanlage mit frischem Kältemittel gespült. Das Spülen ist vor allem geeignet, um altes Kompressoröl zu ersetzen oder um metallische Rückstände weitgehend aus der Anlage zu entfernen. Vor dem Spülen muss zunächst das Kältemittel aus der Fahrzeug- Klimaanlage abgesaugt werden. - Page 43 BMW 2500G Betrieb 11. Komponenten des Systems vom Kühlkreislauf trennen, die nicht gespült werden können. Diese Komponenten sind zum Beispiel: – Kompressor – Leitungsfilter – Festdrossel – Sammelbehälter – Filtertrockner – Expansionsventil 12. Die zu spülenden Komponenten der Fahrzeug-Klimaanlage nach Herstellervorgabe über spezielle Adapter mit den Servicekupplungen (13) und (14) des AirCon Service Centers zu einem Spülkreislauf verbinden.
- Page 44 Betrieb BMW 2500G 21. Im Grundmenü mit den Pfeiltasten oder „Einzelne Prozesse“ wählen: Schnellstart Einzelne Prozesse Weitere Menues ENTER-OK 22. Zur Bestätigung ENTER drücken. 23. Gegebenenfalls mit der Bedientastatur (8) die gewünschten Daten eingeben und zur Bestätigung ENTER drücken. Sollen keine Daten eingegeben werden, ENTER drücken, um zum nächsten Programmschritt zu wechseln.
-
Page 45: Servicearbeiten
BMW 2500G Servicearbeiten Servicearbeiten Dichtheitsprüfung Prüfen Sie das AirCon Service Centers einmal im Jahr entsprechend den geltenden rechtlichen Anforderungen auf Dichtheit. Verwenden Sie hierzu ein elektronisches Lecksuchgerät. Nullpunktüberprüfung der Ölwaagen HINWEIS Für eine korrekte Bemessung der Ölmengen und des UV-Additivs ist es erforderlich, dass die Nullpunkte der Waagen regelmäßig überprüft und gegebenenfalls neu festgesetzt werden. - Page 46 Servicearbeiten BMW 2500G 4. Um die Nullpunkte der Waagen für die Öle und das UV-Additiv zu überprüfen, Abdeckklappe (21) an der linken Seite öffnen und Behälter an den Schnellverschlüssen abnehmen: – Behälter für frisches Öl (18) – Behälter für UV-Additiv (19) und –...
-
Page 47: Trockner-Filter Wechseln
BMW 2500G Servicearbeiten Trockner-Filter wechseln 1. Im Grundmenü mit den Pfeiltasten oder „Einzelne Prozesse“ wählen: Schnellstart Einzelne Prozesse Weitere Menues ENTER-OK 2. Zur Bestätigung ENTER drücken. 3. Abfrage nach „KFZ-Daten“ etc. überspringen. 4. „Klimaanlage entleeren“ wählen. 5. „Wartezeit für den Druckanstieg“ auf „1“ stellen. Zur Bestätigung ENTER drücken. -
Page 48: Wartung Filter
Servicearbeiten BMW 2500G 11. O-Ringe (E) ersetzen. 12. Neuen Trockner einsetzen und Schraube mit max. 15 Nm anziehen. Wartung Filter HINWEIS Nach dem Erledigen der Servicearbeiten müssen Sie die jeweiligen Servicemeldungen löschen (Zähler zurücksetzen). Wechseln Sie hierzu in das Menü „Weitere Menues“ – „Service“ und geben Sie hier den Code „7782“... - Page 49 BMW 2500G Servicearbeiten Eingefüllt in A/C 07/03/20 1200 STOP-EXIT „Eingefüllt in A/C“ gibt an, wie viel Gramm Kältemittel seit der letzten Rückstellung (siehe Datum) über den Menüpunkt „Schnellstart“ oder auch „Einzelne Prozesse“ in Klimaanlagen eingefügt wurde. Vakuumzeit 07/03/20 min. STOP-EXIT „Vakuumzeit“...
-
Page 50: Drucksensor Kalibrieren
Servicearbeiten BMW 2500G Drucksensor kalibrieren HINWEIS Für korrekte Druckmessungen ist es erforderlich, dass der Drucksensor richtig kalibriert ist. Ein Kalibrieren ist erforderlich: alle vier Wochen, nach Erschütterungen des AirCon Service Centers, nach jedem Wechsel des Vakuumpumpenöls, wenn im Display unrealistische Druckwerte anzeigt werden. 1. -
Page 51: Vakuumpumpenöl Wechseln
BMW 2500G Servicearbeiten Vakuumpumpenöl wechseln WARNUNG! Lebensgefahr durch Stromschlag Das Berühren nicht isolierter Teile kann zu schweren Körper- verletzungen führen. Schalten Sie vor dem Öffnen des Gehäuses das AirCon Service Center aus und ziehen Sie den Netzstecker. Das AirCon Service Center darf ausschließlich durch Personal repariert werden, das von Dometic autorisiert wurde. - Page 52 Servicearbeiten BMW 2500G 3. Gefäß, ausreichend für mindestens ½ Liter, unter das AirCon Service Center stellen. Das Öl aus der Vakuumpumpe fließt beim Ablassen durch die Öffnung (I) im Boden des Geräts. 4. Öleinfüllschraube (G) herausdrehen. 5. Zum Ölablassen, Ölablassschraube (J) herausdrehen. 6.
- Page 53 BMW 2500G Servicearbeiten von Klimaanlagen 07/03/20 1455 STOP-EXIT „von Klimaanlagen“ gibt an, wie viel Gramm Kältemittelseit der letzten Rückstellung (siehe Datum) über den Menüpunkt „Schnellstart“ oder auch „Einzelne Prozesse“ aus Klimaanlagen abgesaugt wurde. von ext. Flaschen 07/03/20 3395 STOP-EXIT „von ext. Flaschen“ gibt an, wie viel Gramm Kältemittel seit der letzten Rückstellung (siehe Datum) über den Menüpunkt „Int.
-
Page 54: Zählerstände
Servicearbeiten BMW 2500G Zählerstände HINWEIS Das Gerät speichert verschiedene Zählerstände ab. Um die Totalwerte abzurufen – fortlaufend, seitdem das Gerät produziert wurde – gehen Sie in das Menü „Weitere Menues“ – „Service“ und geben Sie hier den Code „7783“ ein. Mit den Pfeiltasten oder den gewünschten Eintrag wählen. -
Page 55: Füllmengenkorrektur Bei Längeren Serviceschläuchen
BMW 2500G Servicearbeiten Service erledigt: Total 08/03/20 Anzahl STOP-EXIT „Service erledigt“ zeigt die Menge der Servicearbeiten an, die mit dem Klimaservicegerät durchgeführt wurden. Füllmengenkorrektur bei längeren Serviceschläuchen HINWEIS Sollen längere oder kürzere Serviceschläuche für das Gerät einge- setzt werden, ist es erforderlich, die Füllmengen den neuen Schlauchlängen anzupassen. -
Page 56: Druckerpapier Erneuern
Servicearbeiten BMW 2500G Druckerpapier erneuern 1. Zum Erneuern der Papierrolle des Druckers (15), Klappe (K) öffnen. 2. Neue Papierrolle einlegen und Klappe (K) schließen. 9.10 Softwareupdate über USB durchführen Das Softwareupdate erfolgt über einen USB-Stick. HINWEIS Der USB-Stick muss mit dem Dateisystem FAT32 formatiert sein. Beim Softwareupdate werden folgende Daten in den internen Speicher der Station gespeichert: ... - Page 57 BMW 2500G Servicearbeiten 1. Aktuelle Software auf den USB-Stick kopieren. 2. Den USB-Stick in den USB-Anschluss (16) stecken und das Gerät einschalten. ✓ Die Station durchsucht den USB-Stick nach einer neueren Version. Wenn die Software auf dem USB-Stick aktueller ist, wird folgendes Menü...
-
Page 58: Altölbehälter Wechseln
Servicearbeiten BMW 2500G 4. USB-Stick herausnehmen. ✓ Die Station ist betriebsbereit. 9.11 Altölbehälter wechseln HINWEIS Tauschen Sie den Altölbehälter und den O-Ring im Deckel alle 6 Monate. Wenn der Altölbehälter beschädigt ist, tauschen Sie ihn sofort aus. Der Altölbehälter (20) ist auch bei Unter- und Überdruck dicht. Ein Sicherheitsventil gewährleistet den sicheren Betrieb. - Page 59 BMW 2500G Servicearbeiten 2. Bügel (M) lösen und Deckel (N) abnehmen. 3. Altölbehälter (O) und O-Ring (P) austauschen. 4. Beim Aufsetzen des Deckels (N) auf die korrekte Positionierung der Nase (Q) achten. 5. Altölbehälter am Schnellverschluss aufstecken.
-
Page 60: Reinigung Und Pflege
Reinigung und Pflege BMW 2500G Reinigung und Pflege Reinigen Sie das Gehäuse bei Bedarf mit einem feuchten Tuch. Nehmen Sie gegebenenfalls zusätzlich etwas Geschirrspülmittel. Verwenden Sie keine Lösungsmittel oder scheuernde Reinigungs- mittel. Überprüfen Sie regelmässig die Serviceschläuche (11) und (12) und Servicekupplungen (13) und (14) auf Beschädigungen. -
Page 61: Was Tun, Wenn
BMW 2500G Was tun, wenn? Was tun, wenn? Störung Ursache Abhilfe Im Display erscheint Normale Meldung während Zum Fortfahren ENTER für des Recyclingprozesses. drei Sekunden betätigen. „Achtung! Max. Druck in der internen Falls die Meldung wiederholt “ erscheint, Service benach- Flasche richtigen. - Page 62 Was tun, wenn? BMW 2500G Störung Ursache Abhilfe Im Display erscheint Meldung während der UV-Additivbehälter auffüllen. Prozesseingabe, wenn die „UV-Additivbehälter Menge des UV-Additiv- “ auffüllen! behälters nicht ausreicht, um den Prozess zu beenden. Im Display erscheint Meldung während der Frischölbehälter mit Prozesseingabe, wenn die geeigneter Ölsorte auffüllen.
- Page 63 BMW 2500G Was tun, wenn? Störung Ursache Abhilfe Im Display erscheint Wiederholter Druckanstieg Klimaanlage und Verbindun- beim Druckanstiegstest, gen auf Undichtigkeiten, „Error 02“ Druck kann nicht weit genug Verengungen und reduziert werden. Vereisungen prüfen. Drucksensorkalibrierung überprüfen. Im Display erscheint Es kommen keine Werte von Funktion der Waage über- der Kältemittelwaage.
- Page 64 Was tun, wenn? BMW 2500G Störung Ursache Abhilfe Im Display erscheint Beim Hybrid-Service (Spü- Sind die Serviceschläuche len der Serviceschläuche mit am Hybridspülbehälter ange- „Error 60“ Hybridöl) konnte kein schlossen? Vakuum erreicht werden Ist der Hybridspülhälter richtig herum montiert? Verbindungen auf Undichtig- keiten prüfen.
-
Page 65: Technische Daten
BMW 2500G Technische Daten Technische Daten AirCon Service Center BMW 2500G Artikelnummer: 81 43 2 456 362 Maße (Breite x Höhe x Tiefe): 560 mm x 1300 mm x 650 mm Gewicht: 100 kg Stromversorgung: 230 V/240 V – 50 Hz/60 Hz Absaugmenge des Kältemittels: 30 kg / Std Vakuumpumpenleistung:... - Page 66 Technische Daten BMW 2500G 13.1 Flussdiagramm 3&...
- Page 67 BMW 2500G Technische Daten Legende Pos. Beschreibung UV-Behälter Frischölbehälter Ölabscheider / Wärmetauscher Altölbehälter Kältemitteltank Ölabscheider Verdichter Verdichter Grobfilter Trocknerfilter Servicekupplung ND Servicekupplung HD Serviceschlauch ND LE Zuleitung Kondensatorschlauch, gelb Zuleitung Kältemittel Z1 Zuleitung Serviceschlauch HD Manometerschlauch ND Manometerschlauch HD Zuleitung UV-Mittel Zuleitung Frischöl Zuleitung Recycling-Einheit Zuleitung Vacuumpumpe...
- Page 68 Technische Daten BMW 2500G Pos. Beschreibung Klixon Expansionsventil Handabsperrventil, gelber Schlauch Hochdruck-Sicherheitsventil NKG Ablassventil Hochdruck-Sicherheitsventil Kondensator Magnetventil LP Magnetventil VC Magnetventil Z1 Magnetventil VO Magnetventil AU Magnetventil AU Magnetventil CY Magnetventil LP Magnetventil DO Magnetventil UV Magnetventil Öl Magnetventil Z2 Magnetventil Z2 Magnetventil HD Magnetventil HD...
- Page 69 BMW 2500G Technische Daten 13.2 Elektrischer Schaltplan...
- Page 70 Technische Daten BMW 2500G...
- Page 71 BMW 2500G Please carefully read and follow all instructions, guidelines and warnings included in this product manual in order to ensure that you install, use and maintain the product properly at all times. By using the product, you hereby confirm that you have read this disclaimer, all instructions, guidelines and warnings carefully and that you understand and agree to abide by the terms and conditions as set forth herein.
-
Page 72: About This Operating Manual
About this operating manual BMW 2500G Transferring the consumption of refrigerant onto a USB stick ..99 Showing the refrigerant consumption on the display ....101 Air conditioning system test without refrigerant service . -
Page 73: Hotline
BMW 2500G About this operating manual Hotline If you need more information on the AirCon Service Center that is not contained in this manual, please contact the hotline tel.: +49 (0) 25 72 / 8 79-1 91 Explanation of symbols in this operating manual WARNING! Safety instruction: Indicates a hazardous situation that, if not avoided, could result in death or serious injury. -
Page 74: Safety
Safety BMW 2500G Safety The manufacturer accepts no liability for damage in the following cases: Damage to the product resulting from mechanical influences and incorrect connection voltage Alterations to the product without express permission from the manufacturer Use for purposes other than those described in the operating manual General safety instructions WARNING! ... - Page 75 BMW 2500G Safety Risk of burns from cold or hot components Wear protective gloves. CAUTION! Do not start up the AirCon Service Center if it is damaged. Each time you start up the unit or top up the AirCon Service Center, first check whether the unit and all the service hoses are undamaged and that all valves are closed.
-
Page 76: Handling Refrigerant Safely
Safety BMW 2500G Handling refrigerant safely CAUTION! Wear personal safety equipment (safety goggles and protective gloves) and avoid coming into contact with the refrigerant. Contact with the refrigerant draws out body heat and the affected areas can freeze. Do not inhale refrigerant vapor. Although the vapor is non-toxic, it displaces the oxygen you need to breathe. -
Page 77: Warnings On The Aircon Service Center
BMW 2500G Safety Operating the unit and performing service work on the unit The operator must ensure that personnel appointed to perform service and repair work as well as leak inspections are certified to deal with refrigerant and filling systems. Certification and knowledge of the applicable guidelines and standards can be acquired from a training course at a chamber of trade, chamber of industry and commerce or at any other recognized training facility. -
Page 78: Scope Of Delivery
Scope of delivery BMW 2500G Scope of delivery The AirCon Service Center and its accessories are carefully checked before shipping. The AirCon Service Center was tested for leaks before shipping. After delivery, check that all the parts listed below are present and undamaged. -
Page 79: Optional Extras
Denso ND8 oil, 500 ml 81342147762 Proper use The AirCon Service Center BMW 2500G (item number: 81 43 2 456 362) is designed for performing maintenance on vehicle air conditioning systems. The device is designed for commercial use. The AirCon Service Center may only be operated by persons who have the expertise required for servicing air conditioning systems. -
Page 80: Overview Of The Aircon Service Center
Overview of the AirCon Service Center BMW 2500G Overview of the AirCon Service Center Front Low pressure gauge Red “Fill” lamp Blue “Evacuate” lamp Yellow “ECO deep emptying” lamp Green “Suction” lamp High pressure gauge Display Keypad Front cover 10 Front wheels with wheel stops... -
Page 81: Rear
BMW 2500G Overview of the AirCon Service Center 11 Service hose for low pressure connection (blue) 12 Service hose for high pressure connection (red) 13 Service coupling for high pressure connection (red) 14 Service coupling for low pressure connection (blue) 15 Printer 16 USB port 17 Display unit... -
Page 82: Initial Start-Up
2. Connect the AirCon Service Center to the mains. 3. To switch it on, set the main switch (22) to I. The software version number appears in the display (7) for several seconds: Dometic WAECO BMW 2500G B4250070 lhd10026 LF R1340061 000020 “SW”: Software status... -
Page 83: Standby Menu
BMW 2500G Initial start-up Standby menu The standby menu shows you the current supply quantities and the time settings of the AirCon Service Center. The following information is shown: Refrigerant quantity Fresh oil quantity UV-additive quantity Time ... -
Page 84: Entering Company Data
Initial start-up BMW 2500G Entering company data The company data is printed out with every service log. 1. In the basic menu, use the cursor keys or to select “Other selections”: Short selection Free selection Other selections ENTER-OK 2. -
Page 85: Entering The Date And Time
BMW 2500G Initial start-up Entering the date and time The date and the time are printed along with the company data on every service log. 1. In the basic menu, use the cursor keys or to select “Other selections”: Short selection Free selection... -
Page 86: Editing Default Values
Initial start-up BMW 2500G Editing default values The AirCon Service Center has preset values for the most important service tasks. The default values appear automatically when you select the respective menu. You can alter the following default values if necessary: Parameter Default value Pressure increase test time min. -
Page 87: Inserting The Containers For Oil And Uv Additive
BMW 2500G Initial start-up Inserting the containers for oil and UV additive The current supply quantities are displayed in the standby menu. 1. Open the cover flap (21) on the left side and push the containers into the snap locks: –... -
Page 88: Entering The Container Size
Initial start-up BMW 2500G Entering the container size Fresh oil and UV additive can be kept in containers of 150 ml (A), 250 ml (B) or 500 ml (C) (accessory). You must enter the container size in the AirCon Service Center. 1. -
Page 89: Filling Up The Internal Refrigerant Container
BMW 2500G Initial start-up Filling up the internal refrigerant container When the AirCon Service Center is started for the first time, the internal refrigerant container must be filled from an external refrigerant tank with at least 5000 g of refrigerant. NOTE Note the instructions on the refrigerant vessels. - Page 90 Initial start-up BMW 2500G 5. Then follow the instructions in the display and provided here: Connect the HP hose to the external tank then open the valve ENTER-OK STOP-EXIT Press ENTER to confirm. Set the quantity then confirm! 13620 ENTER-OK STOP-EXIT The maximum refrigerant quantity which can be added appears in the display.
-
Page 91: Operation
BMW 2500G Operation Operation NOTICE! When the air conditioning is being serviced, the engine and the air conditioning must be switched off. Shutdown in case of repair, emergencies and malfunctions 1. To ensure that the device is disconnected from the power supply for repairs, switch it off using the main switch and also pull out the power plug. - Page 92 9. Use the arrow keys to select the required vehicle and press ENTER to confirm. ✓ If you press the “i” key in database mode, information on the oil quantities and oil types appears in the display (7). PAG ISO 46 WAECO CODE: 250cc 8887200001 50cc 8887200013...
- Page 93 BMW 2500G Operation 10. Decide whether a UV medium should be added when filling up or not. WARNING ! UV-Tracer injection phase? The standard filling quantity is 7 ml. This quantity is subject to change (see chapter “Editing default values” on page 86). Press ENTER to confirm.
-
Page 94: User Codes
Operation BMW 2500G User codes It is possible to protect the air conditioning service station from unauthor- ised access using personal user codes. When this function is activated, the system queries the user code after being switched on, and the station cannot be started without it. - Page 95 BMW 2500G Operation 7. Confirm the new administrator code: ADM AREA Confirm new code ---- 8. Use the cursor keys or to select the user: ADM AREA User number 9. Create the four-digit personal user code (once a code is created here, the device can then only be operated using this code).
- Page 96 Operation BMW 2500G 8.3.2 Entering user codes When you switch on the air conditioning service station, the device data appears in the display. If a user code has been created, the same code must be used to enable the station. 1.
-
Page 97: Creating A Personal Database
BMW 2500G Operation Creating a personal database You can enter up to 100 customer-specific vehicles with the correspond- ing filling quantities in this database. 1. In the basic menu, use the cursor keys or to select “Short selection”: Short selection Free selection Other selections... - Page 98 Operation BMW 2500G 8. In this empty database, use the cursor keys or to select the respective entry and press ENTER to confirm. 9. To change the item, press the yellow “Info” key. i-DB set 10. Enter the vehicle data (model, type) in the blank field and press ENTER to confirm.
-
Page 99: Transferring The Consumption Of Refrigerant Onto A Usb Stick
BMW 2500G Operation Transferring the consumption of refrigerant onto a USB stick Each time a suction or filling process (single process or fully automatic) is completed, the station stores all the data in the internal memory. A report can be generated using this data and transferred to a USB stick. NOTE The USB stick must be formatted with the FAT32 file system. - Page 100 Operation BMW 2500G 8.5.2 Manual reports You can transfer a monthly or annual report onto a USB stick manually anytime. 1. Insert the USB stick in the USB port (16). 2. In the basic menu, use the cursor keys or to select “Other selections”: Short selection Free selection...
-
Page 101: Showing The Refrigerant Consumption On The Display
BMW 2500G Operation Showing the refrigerant consumption on the display The station saves the data on the amount of refrigerant filled and extracted. You can print out this data as an annual or monthly overview. 1. In the basic menu, use the cursor keys or to select “Other selections”: Short selection Free selection... - Page 102 Operation BMW 2500G Example: R134a from system Total 2020 18650 PRINT STOP-EXIT “R134a from system” shows the quantity of refrigerant extracted. Here a total of 18,650 g of refrigerant was extracted by the station in 2020. Use the cursor key to move to the next total amount of filling refrigerant for that year: R134a to system Total...
-
Page 103: Air Conditioning System Test Without Refrigerant Service
BMW 2500G Operation Air conditioning system test without refrigerant service NOTE The air conditioning can only be tested on vehicles with a low pressure port and a high pressure port, or with a low pressure port only. If you only test the function of a vehicle air conditioning system without drawing off and recycling the refrigerant, the vehicle air conditioning sys- tem would lack the refrigerant remaining in the service hoses of the air conditioning unit after the test. - Page 104 Operation BMW 2500G 8. To end the air conditioning system test, press STOP. Disconnect the HP service hose from the A/C system ENTER-OK 9. Close the HP quick connector and detach it from the air conditioning system. NOTE If you have turned off the vehicle engine to uncouple the HP quick con- nector, restart the engine and turn on the air conditioning.
-
Page 105: Free Selection
BMW 2500G Operation Free selection NOTE The “Free selection” menu is used to perform air conditioning servic- ing step-by-step. You can perform the same processes as in the short selection menu, but also omit individual procedures. In addition, it is possible to enter the values for each individual process using the key- pad. - Page 106 Operation BMW 2500G 8.8.1 Recovery phase 1. Enter the preferred settings and press ENTER to confirm. Rec/Recycling phase? ENTER-OK STOP-EXIT 2. If “Rec/Recycling phase” has been selected, enter the preferred waiting time for the pressure increase (standard is 1 min.) in the fol- lowing menu and press ENTER to confirm, otherwise continue with chapter “Vacuum process”...
- Page 107 BMW 2500G Operation 8.8.3 Filling process 1. Enter the preferred settings and press ENTER to confirm. Filling phase? ENTER-OK STOP-EXIT 2. If “Filling phase” has been selected, enter the required value, oth- erwise continue with chapter “Selecting connections” on page 108. 3.
- Page 108 Operation BMW 2500G 8.8.4 Selecting connections 1. Select the parameters in accordance with the air conditioning system connections: – Air conditioning system has a high pressure and a low pressure connection: Select LP / HP. – Air conditioning system only has a high pressure connection: Select HP.
-
Page 109: Flushing The Air Conditioning System
BMW 2500G Operation Flushing the air conditioning system NOTE The “Flushing” menu is used to flush the vehicle air conditioning system with fresh refrigerant. Flushing is especially suitable for replacing old compressor oil or removing most metallic residue from the system. - Page 110 Operation BMW 2500G 12. Connect the components for flushing to the service ports (13) and (14) of the AirCon Service Center using special adapters and in accordance with the manufacturer's specifications to form a flushing circuit. 13. In the basic menu, use the cursor keys or to select “Other selections”: Short selection Free selection...
- Page 111 BMW 2500G Operation 24. Deselect “Rec/Recycling phase” using No (the setting flashes) and press ENTER to confirm. 25. Select “Vacuum phase” (the setting flashes) and press ENTER to confirm. 26. If necessary, use the keypad (8) to enter the data and press ENTER to confirm.
-
Page 112: Service Tasks
Service tasks BMW 2500G Service tasks Leak test Check the AirCon Service Center once a year for leaks in accordance with the applicable legal requirements. Use an electronic leak detector for this purpose. Calibrating the oil scales NOTE In order for the oil quantities and the UV additive to be measured correctly, the zero point of the scales must be checked regularly and reset if necessary. - Page 113 BMW 2500G Service tasks 4. To check the zero point of the scales for oil and UV additive, open the cover (21) on the left side and take the containers off the catches: – Container for fresh oil (18) – Container for UV additive (19) and –...
-
Page 114: Changing The Dryer Filter
Service tasks BMW 2500G Changing the dryer filter 1. In the basic menu, use the cursor keys or to select “Free selection”: Short selection Free selection Other selections ENTER-OK 2. Press ENTER to confirm. 3. Skip the query requesting “CAR DATA”. 4. -
Page 115: Filter Maintenance
BMW 2500G Service tasks 11. Replace the O-rings (E). 12. Insert the new dryer and tighten the screw to max. 15 Nm. Filter maintenance NOTE After finishing the service tasks, you must delete the respective service messages (counter reset). To do this, switch to the “Other selections”... -
Page 116: Calibrating The Pressure Transducer
Service tasks BMW 2500G R134a to system 07/03/20 1200 STOP-EXIT “R134a to system” indicates how many grams of refrigerant have been added to the air conditioning systems using the menu item “Short selec- tion” or “Free selection” since the last reset (see date). Vacuum time 07/03/20 min. - Page 117 BMW 2500G Service tasks 5. Enter the password “2224”. 6. Confirm “Pressure transducer” by pressing ENTER. 7. Then follow the instructions in the display. – Unscrew the service couplings (13) and (14) from the service hoses (11) and (12). – Use the keypad (8) to enter the current local atmospheric pressure and press ENTER to confirm.
-
Page 118: Changing The Vacuum Pump Oil
Service tasks BMW 2500G Changing the vacuum pump oil WARNING! Danger of fatal electric shock Touching uninsulated parts may result in serious injury. Switch off the AirCon Service Center and unplug it from the power supply before opening the housing. The AirCon Service Center may only be repaired by personnel authorized by Dometic. - Page 119 BMW 2500G Service tasks 4. Unscrew the oil filling plug (G). 5. To drain the oil, unscrew the oil drain plug (J). 6. Once the oil has been completely drained from the pump housing, screw the oil drain plug (J) back in. 7.
-
Page 120: Meter Readings
Service tasks BMW 2500G Vacuum time 07/03/20 min. STOP-EXIT “Vacuum time” indicates how long the vacuum pump has operated since the last reset (see date). Service completed: 07/03/20 Total STOP-EXIT “Service completed” displays the amount of service work performed using the air conditioning service unit since the last reset (see date). Meter readings NOTE The device saves various counter readings. -
Page 121: Correcting The Filling Quantity For Long Service Hoses
BMW 2500G Service tasks R134a to system Total 07/03/20 1200 STOP-EXIT “R134a to system” indicates how many grams of refrigerant have been filled into air conditioning systems using the menu item “Short selec- tion” or “Free selection”. Vacuum time Total 07/03/20 min. -
Page 122: Replacing The Printer Paper
Service tasks BMW 2500G 5. Enter the password “7732”. 6. Enter the hose length in centimetres. 7. Press ENTER to confirm. Replacing the printer paper 1. To replace the printer paper roll (15), open the cover (K). 2. Insert the new paper roll and close the cover (K). 9.10 Updating the software via USB The software is updated using a USB stick. - Page 123 BMW 2500G Service tasks 1. Copy the current software on the USB stick. 2. Insert the USB stick in the USB port (16) and switch on the device. ✓ The station will scan the USB stick for a later version. If the software on the USB stick is more up-to-date, the following menu is displayed: New firmware release found...
-
Page 124: Changing The Drained Oil Glass
Service tasks BMW 2500G 9.11 Changing the drained oil glass NOTE Replace the drained oil receptacle and the O-ring in the lid every 6 months. If the drained oil receptacle has been damaged, replace it immediately. The drained oil receptacle (20) is also leak-proof when there is a vacuum or overpressure. -
Page 125: Cleaning And Maintenance
BMW 2500G Cleaning and maintenance 2. Release the bracket (M) and remove the cover (N). 3. Replace the drained oil receptacle (O) and the O-ring (P). 4. When replacing the cover (N), ensure that the lug (Q) is positioned correctly. 5. -
Page 126: Disposal
Disposal BMW 2500G Disposal NOTICE! Protect the environment! All operating fluids and components may only be disposed of by qualified personnel in accordance with national regulations. 11.1 Disposing of used fluids Used oil is hazardous waste. Do not mix used oil with other fluids. ... -
Page 127: Troubleshooting
BMW 2500G Troubleshooting Troubleshooting Problem Cause Remedy The display shows Normal message that To continue, press ENTER appears during the recycling for three seconds. “Warning! process. Internal vessel over- If this message appears ” repeatedly, notify customer pressure! services. The display shows The internal refrigerant con- Drain the internal refrigerant tainer is too full to hold the... - Page 128 Troubleshooting BMW 2500G Problem Cause Remedy The display shows This message appears dur- Fill the UV additive container. ing the filling process if there “Not enough UV. Add!” is not enough UV additive in the container to finish the process. The display shows Message that appears during Top up the fresh oil container...
- Page 129 BMW 2500G Troubleshooting Problem Cause Remedy The display shows It is not possible to lower the Check air conditioner and pressure when flushing takes connections for leaks, con- “Error 04” place. strictions and ice build-up. Check pressure transducer calibration. The display shows During the flushing process, Connect low pressure hose no pressure could be ascer-...
-
Page 130: Technical Data
Technical data BMW 2500G Technical data AirCon Service Center BMW 2500G Item number: 81 43 2 456 362 Dimensions (width x height x depth): 560 mm x 1300 mm x 650 mm Weight: 100 kg Power supply: 230 V/240 V – 50 Hz/60 Hz Refrigerant extraction rate: 30 kg / h Vacuum pump output:... - Page 131 BMW 2500G Technical data 13.1 Flow chart 3&...
- Page 132 Technical data BMW 2500G Item Description UV container Fresh oil container Oil separator / heat exchanger Used oil container Refrigerant tank Compressor oil separator Compressor Coarse filter Dryer filter LP service coupling Service coupling, low-pressure Service hose, low-pressure LE supply line Compressor hose, yellow Refrigerant supply line Z1 supply line...
- Page 133 BMW 2500G Technical data Item Description Klixon Expansion valve Manual shut-off valve, yellow hose High-pressure safety valve NCG discharge valve High-pressure safety valve Condenser LP solenoid valve VC solenoid valve Z1 solenoid valve VO solenoid valve AU solenoid valve AU solenoid valve CY solenoid valve LP solenoid valve DO solenoid valve...
- Page 134 Technical data BMW 2500G 13.2 Electrical circuit diagram...
- Page 135 BMW 2500G Technical data...
- Page 136 BMW 2500G Por favor, lea y siga cuidadosamente todas las instrucciones, directrices y advertencias incluidas en este manual del producto para asegurarse de que instala, utiliza y mantiene el producto correctamente en todo momento. Al utilizar el producto, usted confirma que ha leído cuidadosamente este aviso legal, todas las instrucciones, directrices y advertencias, y que entiende y acepta cumplir los términos y condiciones aquí...
- Page 137 BMW 2500G Transferir consumo de refrigerante a lápiz USB ....166 Visualizar el consumo de refrigerante en la pantalla ....168 Prueba del equipo de aire acondicionado sin mantenimiento del refrigerante .
-
Page 138: Acerca De Estas Instrucciones De Uso
Acerca de estas instrucciones de uso BMW 2500G Acerca de estas instrucciones de uso Estas instrucciones de uso describen la estación de mantenimiento de aire acondicionado (AirCon Service Center) BMW 2500G. Estas instrucciones de uso van dirigidas a las personas que realicen tra- bajos de mantenimiento en equipos de aire acondicionado de vehículos y que dispongan de los conocimientos técnicos correspondientes para ello. -
Page 139: Aclaración De Los Símbolos De Estas Instrucciones De Uso
BMW 2500G Acerca de estas instrucciones de uso Aclaración de los símbolos de estas instrucciones de uso ¡ADVERTENCIA! Aviso de seguridad sobre una situación de peligro que, si no se evita, puede causar la muerte o heridas graves. ¡AVISO! Aviso sobre una situación que, si no se evita, puede causar daños materiales. -
Page 140: Seguridad
Seguridad BMW 2500G Seguridad El fabricante declina toda responsabilidad ante daños ocurridos en los siguientes casos: desperfectos en el producto debidos a influencias mecánicas y una tensión de conexión incorrecta modificaciones realizadas en el producto sin el expreso consenti- miento del fabricante ... -
Page 141: Seguridad Durante El Funcionamiento Del Aparato
BMW 2500G Seguridad Seguridad durante el funcionamiento del aparato ¡ADVERTENCIA! Peligro de sufrir lesiones si se enciende imprevista o involuntariamente el equipo de aire acondicionado Antes de comenzar cualquier trabajo de mantenimiento, apague el AirConServiceCenter y desenchúfelo de la red de corriente. Desco- necte la clavija de la caja de enchufe o del AirCon Service Center ... -
Page 142: Seguridad En La Manipulación Del Refrigerante
Seguridad BMW 2500G Utilice únicamente el refrigerante R-134a. Mezclar este refrigerante con otros puede producir daños en el AirConServiceCenter o en el equipo de aire acondicionado del vehículo. Antes de apagar el AirConServiceCenter, asegúrese de que el programa seleccionado haya finalizado y de que todas las válvulas estén cerradas. -
Page 143: Medidas Operacionales En El Empleo Del Aparato
BMW 2500G Seguridad Medidas operacionales en el empleo del aparato Conforme a la normativa TRG 402, el explotador del aparato debe elaborar instrucciones de uso para cada equipo de llenado (AirCon Service Center). Estas instrucciones servirán de base para instruir a los empleados sobre el uso del aparato. El explotador del aparato debe encargarse de que por lo menos una vez al año, los empleados sean instruidos respecto a los siguientes puntos: ... -
Page 144: Indicaciones De Advertencia En El Aircon Service Center
Seguridad BMW 2500G Indicaciones de advertencia en el AirCon Service Center ¡Atención! Tenga en cuenta las instrucciones de uso. Conecte el aparato únicamente a una caja de enchufe con corriente alterna de 230 V / 50 Hz. Proteja el aparato de la lluvia. Para manipular refrigerantes, lleve guantes. -
Page 145: Volumen De Entrega
BMW 2500G Volumen de entrega Volumen de entrega El AirCon Service Center y los accesorios adjuntos se han comprobado minuciosamente antes de enviarlos. Se ha comprobado la estanqueidad del AirCon Service Center antes de enviarlo. Tras la entrega, compruebe que ha recibido todas las piezas y que están en perfectas condiciones. -
Page 146: Uso Adecuado
Denso ND8 aceite, 500 ml 81342147762 Uso adecuado El AirCon Service Center BMW 2500G (n.° de art.: 81 43 2 456 362) ha sido concebido para el mantenimiento de equipos de aire acondicionado de vehículos. El aparato está diseñado para el uso comercial. -
Page 147: Vista General Del Aircon Service Center
BMW 2500G Vista general del AirCon Service Center Vista general del AirCon Service Center Parte delantera Manómetro de baja presión Piloto de estado rojo “Rellenar” Piloto de estado azul “Evacuar” Piloto de estado amarillo “Vaciado total ECO” Piloto de estado verde “Recuperar” Manómetro de alta presión Pantalla Teclado de mando... -
Page 148: Parte Trasera
Vista general del AirCon Service Center BMW 2500G 11 Manguera de servicio para la conexión de baja presión (azul) 12 Manguera de servicio para la conexión de alta presión (roja) 13 Racor de mantenimiento para la conexión de alta presión (rojo) 14 Racor de mantenimiento para la conexión de baja presión (azul) 15 Impresora 16 Conexión USB... -
Page 149: Primera Puesta En Funcionamiento
2. Conecte el AirCon Service Center a la red eléctrica. 3. Para encenderlo, ponga el interruptor principal (22) en la posición I. La pantalla (7) mostrará durante algunos segundos el número de versión del software: Dometic WAECO BMW 2500G B4250070 lhd10026... -
Page 150: Menú Stand-By
Primera puesta en funcionamiento BMW 2500G Menú Stand-by El menú Stand-by le informa sobre las cantidades existentes actual- mente así como de los ajustes de tiempo del AirCon Service Center. Se muestran en pantalla: cantidad de refrigerante cantidad de aceite nuevo ... -
Page 151: Introducir Los Datos De La Empresa
BMW 2500G Primera puesta en funcionamiento Introducir los datos de la empresa Los datos de la empresa se imprimirán con cada informe de servicio. 1. Con las teclas de dirección o , seleccione en el menú básico “Otras selecciones”: Selec. -
Page 152: Introducir La Fecha Y La Hora
Primera puesta en funcionamiento BMW 2500G Introducir la fecha y la hora La fecha y la hora se imprimen junto a los datos de empresa en cada informe de servicio. 1. Con las teclas de dirección o , seleccione en el menú básico “Otras selecciones”: Selec. -
Page 153: Modificar Los Valores Por Defecto
BMW 2500G Primera puesta en funcionamiento Modificar los valores por defecto El AirCon Service Center tiene preconfigurados unos valores para los tra- bajos de mantenimiento más importantes. Estos valores por defecto apa- recen automáticamente al acceder al menú correspondiente. Los siguientes valores por defecto pueden adecuarse a las necesidades específicas: Valor por defecto Parámetro... -
Page 154: Uso De Los Recipientes Para Aceites Y Aditivo Uv
Primera puesta en funcionamiento BMW 2500G Uso de los recipientes para aceites y aditivo UV En el menú Stand-by se muestran las cantidades actuales. 1. Abra la tapa (21) del lado izquierdo y acople los recipientes a los cierres rápidos: –... -
Page 155: Introducir El Tamaño De Los Recipientes
BMW 2500G Primera puesta en funcionamiento Introducir el tamaño de los recipientes Para el aceite nuevo y el medio de contraste UV pueden utilizarse recipientes de 150 ml (A), 250 ml (B) o 500 ml (C) (accesorio). Debe introducirse el tamaño correspondiente en el AirCon Service Center. 1. -
Page 156: Llenar El Recipiente Interno De Refrigerante
Primera puesta en funcionamiento BMW 2500G Llenar el recipiente interno de refrigerante Cuando se pone el AirCon Service Center en funcionamiento por primera vez, debe llenarse el recipiente interno de refrigerante con al menos 5000 g de refrigerante proveniente de una botella externa de refrige- rante. - Page 157 BMW 2500G Primera puesta en funcionamiento 5. Para continuar proceda según las indicaciones dadas en pantalla y aquí: Conectar la manguera AP a la botella ext. Abra la válvula! ENTER-OK STOP-EXIT Para confirmar, pulse la tecla ENTER. Ponga la cantidad, luego confirme 13620 ENTER-OK...
-
Page 158: Funcionamiento
Funcionamiento BMW 2500G Funcionamiento ¡AVISO! Mientras se realiza el mantenimiento del equipo de aire acondicionado, tanto el motor como el equipo de aire acondicionado deben estar para- dos. Desconexión en caso de reparaciones, emergencias y averías 1. Para asegurarse de que el aparato no conduzca tensión en caso de reparación, apáguelo con el interruptor principal y desenchufe ade- más la toma de red. - Page 159 BMW 2500G Funcionamiento 3. Con las teclas de dirección o , seleccione en el menú básico “Selec. automática”: Selec. automática Selección libre Otras selecciones ENTER-OK 4. Para confirmar, pulse la tecla ENTER. 5. Introduzca los datos del vehículo con el teclado de mando (8) y las teclas de dirección.
- Page 160 Funcionamiento BMW 2500G ✓ Si se pulsa la tecla “i” en el modo de base de datos, aparecen en pantalla (7) los datos sobre cantidades y tipos de aceite. PAG ISO 46 WAECO CODE: 250cc 8887200001 50cc 8887200013 10. Seleccione si en el proceso de llenado se ha de rellenar aditivo UV o...
-
Page 161: Códigos De Usuario
BMW 2500G Funcionamiento Códigos de usuario Existe la posibilidad de proteger la estación de mantenimiento de aire acondicionado ante un acceso no autorizado con códigos de usuario personales. Si la función está activada, una vez encendido el aparato se le preguntará su código de usuario, pues sin él no es posible iniciar la estación. - Page 162 Funcionamiento BMW 2500G 6. Para introducir un nuevo código de administrador: ADM AREA Insert new code ---- 7. Para confirmar un nuevo código de administrador: ADM AREA Confirm new code ---- 8. Con las teclas de dirección o , seleccione el usuario correspon- diente: ADM AREA User number...
- Page 163 BMW 2500G Funcionamiento NOTA Se ha creado el usuario y el menú vuelve a cambiar a la selección de usuario. Ahora podrá crear otro usuario o salir del menú con STOP. 8.3.2 Introducir el código de usuario Al encender la estación de mantenimiento de aire acondicionado se muestran los datos del aparato en la pantalla.
-
Page 164: Crear Una Base De Datos Personal
Funcionamiento BMW 2500G Crear una base de datos personal En esta base de datos podrá crear hasta 100 vehículos específicos del cliente con las cantidades de llenado correspondientes. 1. Con las teclas de dirección o , seleccione en el menú básico “Selec. - Page 165 BMW 2500G Funcionamiento 8. En esta base de datos vacía, seleccione con las teclas de dirección o la entrada correspondiente y confirme con ENTER. 9. Para modificar los datos introducidos, pulse la tecla amarilla “Info”. i-DB set 10. Introduzca en los campos vacíos los datos del vehículo (modelo, tipo) y confirme con ENTER.
-
Page 166: Transferir Consumo De Refrigerante A Lápiz Usb
Funcionamiento BMW 2500G Transferir consumo de refrigerante a lápiz USB Cada vez que se concluye un proceso de aspiración o de llenado (pro- ceso individual o plenamente automático), la estación memoriza todos los datos correspondientes en una memoria interna. A partir de estos datos puede generarse un informe y transferirse a un lápiz USB. - Page 167 BMW 2500G Funcionamiento 8.5.2 Informe manual Se puede transferir manualmente en cualquier momento un informe mensual o anual a un lápiz USB. 1. Inserte el lápiz USB en la conexión USB (16). 2. Con las teclas de flecha o seleccione en el menú básico “Otros menús”: Selec.
-
Page 168: Visualizar El Consumo De Refrigerante En La Pantalla
Funcionamiento BMW 2500G Visualizar el consumo de refrigerante en la pantalla La estación guarda los datos de las cantidades de refrigerante llenado y recuperado. Éstas pueden imprimirse directamente como vista anual o vista mensual. 1. Con las teclas de dirección o , seleccione en el menú básico “Otras selecciones”: Selec. -
Page 169: Refrigerante
BMW 2500G Funcionamiento Ejemplo 134a desde sistema Total 2020 18650 PRINT STOP-EXIT “134a desde sistema” indica la cantidad de refrigerante recuperado. En este ejemplo se recuperaron en 2020 un total de 650 g de refrigerante con la estación. Con la tecla de dirección se muestra la siguiente cantidad total del refrigerante llenado del año correspondiente: 134a a sistema Total... - Page 170 Funcionamiento BMW 2500G Prueba del equipo de aire acondicionado sin mantenimiento del refrigerante NOTA La prueba del equipo de aire acondicionado sólo puede realizarse en vehículos equipados con una conexión para baja presión y una para alta presión, o bien sólo con una conexión para baja presión. Si en un vehículo se realiza únicamente una prueba de funcionamiento del equipo de aire acondicionado (sin recuperar y reciclar el refrigerante), al acabar el proceso faltaría en las mangueras de servicio el refrigerante...
- Page 171 BMW 2500G Funcionamiento 6. Con las teclas de dirección o , seleccione “Prueba pres. A/C”: Prueba pres. A/C Servicio ENTER-OK STOP-EXIT ✓ Aparece un mensaje requiriendo que controle el equipo de aire acon- dicionado: Prueba sistema A/C STOP-EXIT 7. Compruebe que la presión alta y baja del equipo de aire acondicio- nado concuerdan con los datos del fabricante.
-
Page 172: Selección Libre
Funcionamiento BMW 2500G Selección libre NOTA Con el menú “Selección libre” se realiza el mantenimiento del aire acondicionado paso a paso. Se pueden llevar a cabo los mismos pro- cesos que en la modalidad de selección automática, pero se pueden omitir los procesos que se quiera. - Page 173 BMW 2500G Funcionamiento 8.8.1 Fase recuperación 1. Seleccione los ajustes que desee y confirme con ENTER. Recup/Reciclado Sí fase? ENTER-OK STOP-EXIT 2. Si se ha seleccionado “Recup/Reciclado fase”, introduzca en el siguiente menú el tiempo de espera que desee para el aumento de presión (estándar 1 min) y confirme con ENTER;...
- Page 174 Funcionamiento BMW 2500G 8.8.3 Proceso de llenado 1. Seleccione los ajustes que desee y confirme con ENTER. Fase rellenado? Sí ENTER-OK STOP-EXIT 2. Si se ha seleccionado “Fase rellenado”, introduzca los valores que desee; de otro modo continúe con capítulo “Seleccionar conexiones” en la página 175.
- Page 175 BMW 2500G Funcionamiento 8.8.4 Seleccionar conexiones 1. Seleccione los parámetros conforme a las conexiones que haya pre- vistas en el equipo de aire acondicionado: – El equipo de aire acondicionado tiene conexión de alta presión y de baja presión: seleccione BP / AP. –...
-
Page 176: Limpieza Del Equipo De Aire Acondicionado
Funcionamiento BMW 2500G Limpieza del equipo de aire acondicionado NOTA Con el menú “Flushing” se limpia el equipo de aire acondicionado del vehículo con refrigerante nuevo. Esta limpieza es adecuada sobre todo para sustituir el aceite usado del compresor o para eliminar en gran medida las sedimentaciones metálicas del equipo. - Page 177 BMW 2500G Funcionamiento 11. Separe los componentes del sistema que no pueden limpiarse del circuito de refrigeración. Estos componentes son, por ejemplo: – compresor – filtro de los conductos – estrangulador fijo – recipiente de recogida – secador de filtros –...
- Page 178 Funcionamiento BMW 2500G 21. Con las teclas de dirección o , seleccione en el menú básico “Selección libre”: Selec. automática Selección libre Otras selecciones ENTER-OK 22. Para confirmar, pulse la tecla ENTER. 23. Cuando proceda, introduzca los datos que desee con el teclado de mando (8) y pulse ENTER para confirmar.
-
Page 179: Trabajos De Mantenimiento
BMW 2500G Trabajos de mantenimiento Trabajos de mantenimiento Comprobación de la estanqueidad Compruebe una vez al año la estanqueidad del AirCon Service Center de acuerdo con los requisitos legales aplicables. Utilice para ello un detector de fugas electrónico. Comprobar la calibración de las básculas de aceite NOTA Para un cálculo correcto de las cantidades de aceite y de aditivo UV es... - Page 180 Trabajos de mantenimiento BMW 2500G 4. Para comprobar el calibrado de las básculas para aceites y aditivo UV, abra la tapa (21) del lado izquierdo y desacople los recipientes de los cierres rápidos: – recipiente para aceite nuevo (18) – recipiente para aditivo UV (19) y –...
-
Page 181: Cambiar El Filtro Del Secador
BMW 2500G Trabajos de mantenimiento Cambiar el filtro del secador 1. Con las teclas de dirección o , seleccione en el menú básico “Selección libre”: Selec. automática Selección libre Otras selecciones ENTER-OK 2. Para confirmar, pulse la tecla ENTER. 3. -
Page 182: Mantenimiento Del Filtro
Trabajos de mantenimiento BMW 2500G 11. Cambie las juntas tóricas (E). 12. Coloque un nuevo secador y apriete el tornillo a un máximo de 15 Nm. Mantenimiento del filtro NOTA Después de realizar trabajos de mantenimiento debe borrar el mensaje de servicio correspondiente (poner el contador a cero). - Page 183 BMW 2500G Trabajos de mantenimiento Botella de 134a 07/03/20 3395 STOP-EXIT “Botella de 134a” indica la cantidad de gramos de refrigerante que se ha llenado en el equipo desde la última puesta a cero (ver fecha) por medio de la opción de menú “Rellenado tanque”. 134a a sistema 07/03/20 1200...
-
Page 184: Calibrar El Sensor De Presión
Trabajos de mantenimiento BMW 2500G Calibrar el sensor de presión NOTA Para poder realizar mediciones correctas es necesario que el sensor de presión esté bien calibrado. Hay que realizar una calibración: cada cuatro semanas, si el Aircon Service Center ha sufrido sacudidas, ... -
Page 185: Cambiar El Aceite De La Bomba De Vacío
BMW 2500G Trabajos de mantenimiento Cambiar el aceite de la bomba de vacío ¡ADVERTENCIA! Peligro de muerte por descarga eléctrica El contacto con piezas no aisladas puede provocar lesiones graves. Antes de abrir la carcasa del AirCon Service Center, apáguelo y desenchúfelo. - Page 186 Trabajos de mantenimiento BMW 2500G 3. Coloque un recipiente con al menos ½ litro de capacidad bajo el AirCon Service Center. Al vaciar el aceite de la bomba de vacío, éste fluye a través de la abertura (I) situada en la base del aparato. 4.
-
Page 187: Estados De Los Contadores
BMW 2500G Trabajos de mantenimiento Botella de 134a 07/03/20 3395 STOP-EXIT “Botella de 134a” indica la cantidad de gramos de refrigerante que se han llenado en el equipo desde la última puesta a cero (ver fecha) por medio de la opción de menú “Rellenado tanque”. 134a a sistema 07/03/20 1200... - Page 188 Trabajos de mantenimiento BMW 2500G 134a desde sistema Total 07/03/20 4155 STOP-EXIT “134a desde sistema” indica la cantidad de gramos de refrigerante que se ha recuperado de los equipos de aire acondicionado desde la produc- ción del aparato (ver fecha) por medio de la opción de menú “Selec. automática”...
-
Page 189: Corregir La Cantidad De Llenado Para Mangueras De Servicio Largas
BMW 2500G Trabajos de mantenimiento Corregir la cantidad de llenado para mangueras de servicio largas NOTA Si se utilizan mangueras más largas o más cortas de lo previsto con el aparato, es necesario adecuar las cantidades de llenado a las lon- gitudes de manguera. -
Page 190: Cambiar El Papel De Impresión
Trabajos de mantenimiento BMW 2500G Cambiar el papel de impresión 1. Para cambiar el rollo de papel de la impresora (15), abra la tapa (K). 2. Coloque el nuevo rollo de papel y cierre la tapa (K). 9.10 Actualizar el software vía USB El software se actualiza a través de un lápiz USB. - Page 191 BMW 2500G Trabajos de mantenimiento 1. Copie el software actual en el lápiz USB. 2. Inserte el lápiz USB en la conexión USB (16) y encienda el aparato. ✓ La estación examina el lápiz USB en busca de una versión más nueva.
-
Page 192: Cambiar El Recipiente Para Aceite Usado
Trabajos de mantenimiento BMW 2500G 9.11 Cambiar el recipiente para aceite usado NOTA Cambie el recipiente para aceite usado y la junta tórica de la tapa cada 6 meses. Si se daña el recipiente para aceite usado, cámbielo inmediata- mente. - Page 193 BMW 2500G Trabajos de mantenimiento 2. Suelte el talón (M) y retire la tapa (N). 3. Cambie el recipiente de aceite usado (O) y la junta tórica (P). 4. Al colocar la tapa (N), preste atención a que la pestaña (Q) tenga la posición correcta.
-
Page 194: Limpieza Y Mantenimiento
Limpieza y mantenimiento BMW 2500G Limpieza y mantenimiento Limpie la carcasa con un paño húmedo cuando sea necesario. Si es necesario, utilice también un poco de lavavajillas. No utilice disolven- tes ni productos de limpieza abrasivos. Compruebe periódicamente que ni las mangueras de servicio (11) y (12) ni los acoplamientos de servicio (13) y (14) presenten daños. -
Page 195: Qué Hacer Cuando
BMW 2500G ¿Qué hacer cuando...? ¿Qué hacer cuando...? Avería Causa Solución En pantalla aparece Mensaje normal durante el Para seguir, pulse ENTER proceso de reciclado. durante tres segundos. “¡Atención! Sobrepresión botella Si vuelve a aparecer el men- ” saje, informe al Servicio Téc- interna nico. - Page 196 ¿Qué hacer cuando...? BMW 2500G Avería Causa Solución En pantalla aparece Mensaje durante la introduc- Rellene el recipiente interno ción del proceso, cuando la de refrigerante. “¡Cantidad de llenado cantidad de refrigerante del demasiado alta! recipiente no basta para fina- ”...
- Page 197 BMW 2500G ¿Qué hacer cuando...? Avería Causa Solución En pantalla aparece No se ha podido reducir sufi- Revise el equipo de aire cientemente la presión antes acondicionado y las uniones “Error 01” de la prueba de incremento en busca de fugas, estrecha- de presión.
- Page 198 ¿Qué hacer cuando...? BMW 2500G Avería Causa Solución En pantalla aparece No se ha encontrado/detec- Inserte una memoria USB. tado ninguna memoria USB. “Error 52” Asegúrese de que la memo- ria USB haya sido forma- teada con el sistema de archivos FAT32.
-
Page 199: Datos Técnicos
BMW 2500G Datos técnicos Datos técnicos AirCon Service Center BMW 2500G Número de artículo: 81 43 2 456 362 Dimensiones (anchura x altura x profundidad): 560 mm x 1300 mm x 650 mm Peso: 100 kg Alimentación de corriente: 230 V/240 V – 50 Hz/60 Hz Cantidad de refrigerante recuperado: 30 kg/hora Potencia de la bomba de vacío:... - Page 200 Datos técnicos BMW 2500G 13.1 Esquema de flujo 3&...
- Page 201 BMW 2500G Datos técnicos Leyenda Pos. Descripción Recipiente de UV Recipiente de aceite nuevo Separador de aceite / intercambiador de calor Recipiente de aceite usado Depósito de refrigerante Separador de aceite del compresor Compresor Filtro de partículas gruesas Filtro del secador Acoplamiento de servicio de baja presión Acoplamiento de servicio de alta presión Manguera de servicio de baja presión...
- Page 202 Datos técnicos BMW 2500G Pos. Descripción Klixon Válvula de expansión Válvula de cierre manual, manguera amarilla Válvula de seguridad de alta presión Válvula de vaciado NKG Válvula de seguridad de alta presión Condensador Electroválvula LP Electroválvula VC Electroválvula Z1 Electroválvula VO Electroválvula AU Electroválvula AU Electroválvula CY...
- Page 203 BMW 2500G Datos técnicos 13.2 Esquema de conexiones...
- Page 204 Datos técnicos BMW 2500G...
- Page 205 BMW 2500G Veuillez lire et suivre attentivement toutes les instructions, directives et avertissements inclus dans ce manuel du produit afin de vous assurer que vous installez, utilisez et entretenez le produit correctement à tout moment. En utilisant le produit, vous confirmez par la présente que vous avez lu attentivement cette clause de non-responsabilité, toutes les instructions, directives et avertissements et que vous comprenez et acceptez de respecter les termes et conditions énoncés dans le présent document.
- Page 206 BMW 2500G Transfert de la consommation de frigorigène sur une clé USB ..235 Affichage de la consommation de fluide frigorigène sur l'écran ..237 Test système A/C sans entretien du réfrigérant ....239 Sélection libre.
-
Page 207: Propos De Ce Manuel D'utilisation
BMW 2500G A propos de ce manuel d'utilisation A propos de ce manuel d'utilisation Ce manuel d'utilisation décrit le poste d'entretien pour systèmes de climatisation (AirCon Service Center) BMW 2500G. Ce manuel d'utilisation s'adresse aux personnes qui effectuent des travaux d'entretien sur les systèmes de climatisation de véhicules et possèdent les connaissances techniques correspondantes. -
Page 208: Explication Des Symboles De Ce Manuel D'utilisation
A propos de ce manuel d'utilisation BMW 2500G Explication des symboles de ce manuel d'utilisation AVERTISSEMENT ! Consigne de sécurité signalant une situation dangereuse qui peut entraîner la mort ou de graves blessures si elle n’est pas évitée. AVIS ! Remarque signalant une situation qui peut entraîner des dommages matériels si elle n’est pas évitée. -
Page 209: Sécurité
BMW 2500G Sécurité Sécurité Le fabricant décline toute responsabilité pour des dommages dans les cas suivants : des sollicitations mécaniques et une tension de raccordement incorrecte ayant endommagé le matériel des modifications apportées au produit sans autorisation explicite de la part du fabricant ... -
Page 210: Consignes De Sécurité Concernant Le Fonctionnement De L'appareil
Sécurité BMW 2500G Consignes de sécurité concernant le fonctionne- ment de l’appareil AVERTISSEMENT ! Risque de blessures en raison de la mise en marche imprévue ou involontaire de l’appareil d’entretien des climatisations Avant de commencer les travaux de maintenance, éteignez l’AirCon Service Center et débranchez le câble secteur du réseau électrique. -
Page 211: Sécurité Pour La Manipulation Du Réfrigérant
BMW 2500G Sécurité Utilisez uniquement le réfrigérant R-134a. Le mélange du réfrigérant à d’autres réfrigérants peut entraîner des dommages de l’AirCon Service Center ou du système de climatisation du véhicule. Avant d’éteindre l’AirCon Service Center, assurez-vous que le pro- gramme choisi est terminé... -
Page 212: Mesures À Prendre Dans L'entreprise Lors De L'utilisation De L'appareil
Sécurité BMW 2500G REMARQUE Vous trouverez des informations spéciales sur le réfrigérant R-134a et sur les mesures de sécurité ainsi que la protection de personnes et d’objets dans les fiches de sécurité fournies par le fabricant du réfri- gérant. Mesures à... -
Page 213: Avertissements Se Trouvant Sur L'aircon Service Center
BMW 2500G Sécurité Avertissements se trouvant sur l'AirCon Service Center Attention ! Respectez les consignes du manuel d'utilisation ! Raccordez l'appareil uniquement à une prise de courant alternatif 230 V / 50 Hz ! Protégez l'appareil de la pluie ! Portez des gants lorsque vous manipulez le réfrigérant ! Portez des lunettes de protection lorsque vous manipulez le réfrigérant ! -
Page 214: Contenu De La Livraison
Contenu de la livraison BMW 2500G Contenu de la livraison Le poste AirCon Service Center et les accessoires livrés ont été contrôlés soigneusement avant l'envoi. L’étanchéité de l’AirCon Service Center a été vérifiée avant expédition. Contrôlez après la réception de la livraison la présence et le bon état de toutes les pièces citées ci-dessous. -
Page 215: Utilisation Conforme
Denso ND8 huile, 500 ml 81342147762 Utilisation conforme L'AirCon Service Center BMW 2500G (numéro d'article : 81 43 2 456 362) a été conçu pour l'entretien de climatisations pour véhi- cules. L'appareil est prévu pour l'utilisation commerciale. Seules des personnes possédant les connaissances techniques néces- saires à... -
Page 216: Vue D'ensemble De L'aircon Service Center
Vue d'ensemble de l'AirCon Service Center BMW 2500G Vue d'ensemble de l'AirCon Service Center Face avant Manomètre basse pression Voyant d'état rouge « Remplir » Voyant d'état bleu « Evacuer » Voyant d'état jaune « Vidage complet ECO » Voyant d'état vert « Aspirer » Manomètre haute pression Affichage Clavier... -
Page 217: Face Arrière
BMW 2500G Vue d'ensemble de l'AirCon Service Center 10 Roues avant avec freins 11 Flexible d'entretien raccord basse pression (bleu) 12 Flexible d'entretien raccord haute pression (rouge) 13 Connecteur d'entretien pour raccord haute pression (rouge) 14 Connecteur d'entretien pour raccord basse pression (bleu) 15 Imprimante 16 Port USB 17 Unité... -
Page 218: Première Mise En Service
2. Raccorder l'AirCon Service Center au secteur. 3. Pour mettre l'appareil en marche, placer l'interrupteur principal (22) sur I. L'écran (7) affiche le numéro de la version du logiciel pendant quelques secondes : Dometic WAECO BMW 2500G B4250070 lhd10026 LF R1340061 000020 «... -
Page 219: Menu De Mode Veille
BMW 2500G Première mise en service Menu de mode veille Le menu de mode veille vous informe des quantités actuelles de produits ainsi que des réglages temporels de l'AirCon Service Center. Les informations suivantes s'affichent : quantité de réfrigérant ... -
Page 220: Entrer Les Données
Première mise en service BMW 2500G Entrer les données Les données sont imprimées avec chaque rapport de service. 1. Dans le menu de base, sélectionner « Autres menus » à l'aide de la touche fléchée ou : Sélection courte Sélection libre Autres menus ENTER-OK... -
Page 221: Saisie De La Date Et De L'heure
BMW 2500G Première mise en service Saisie de la date et de l'heure La date et l'heure sont imprimées en même temps que les données avec chaque rapport de service. 1. Dans le menu de base, sélectionner « Autres menus » à l'aide de la touche fléchée ... -
Page 222: Modification Des Valeurs Présaisies
Première mise en service BMW 2500G Modification des valeurs présaisies Les valeurs pour les travaux d'entretien les plus importants sont présai- sies dans l'AirCon Service Center. Ces valeurs présaisies apparaissent automatiquement lorsque les menus correspondants sont appelés. Les valeurs présaisies suivantes peuvent être adaptées aux besoins spécifiques : Valeur présaisie Paramètres... -
Page 223: Mise En Place Des Bouteilles D'huile Et De Traceur
BMW 2500G Première mise en service Mise en place des bouteilles d'huile et de traceur Les quantités actuelles de produits sont affichées dans le menu de mode de veille. 1. Ouvrir le volet de protection (21) sur le côté gauche et placer les récipients sur les raccords rapides : –... -
Page 224: Saisie De La Taille De Bouteille
Première mise en service BMW 2500G Saisie de la taille de bouteille Pour l’huile neuve et le traceur UV, il est possible d’utiliser des bouteilles de 150 ml (A), de 250 ml (B) ou de 500 ml (C) (accessoires). La capacité de la bouteille doit être saisie dans l’AirCon Service Center. -
Page 225: Remplissage De La Bouteille Interne De Réfrigérant
BMW 2500G Première mise en service Remplissage de la bouteille interne de réfrigérant Lors de la première mise en service de l'AirCon Service Center, la bou- teille interne de réfrigérant doit être remplie à l'aide d'une bouteille externe jusqu'à ce qu'elle contienne au moins 5000 g de réfrigérant. REMARQUE Tenez également compte des remarques présentes sur les bouteilles de réfrigérant ! - Page 226 Première mise en service BMW 2500G 5. Pour poursuivre, suivre les indications affichées à l'écran et ici : Connectez le flex HP avec la bouteil. ext et ouvrez la vanne ENTER-OK STOP-EXIT Confirmer en appuyant sur ENTER. Introduisez la Qt. et confirmez.
-
Page 227: Fonctionnement
BMW 2500G Fonctionnement Fonctionnement AVIS ! Pendant les travaux d'entretien effectués sur la climatisation, le moteur et la climatisation doivent être éteints. Arrêt en cas de réparation, d’urgence et de dysfonctionnement 1. Pour garantir que l’appareil est débranché de l’alimentation électrique en cas de réparation, éteignez-le à... - Page 228 Fonctionnement BMW 2500G Sélection courte Sélection libre Autres menus ENTER-OK 4. Confirmer en appuyant sur ENTER. 5. Saisir les données du véhicule à l'aide du clavier (8) et des touches fléchées. 6. Confirmer en appuyant sur ENTER. Valeur de remplissage sur vignette moteur? ENTER-OK STOP-EXIT 7.
- Page 229 Fonctionnement ✓ En mode base de données, lorsque la touche « i » est actionnée, des informations concernant les quantités et les sortes d'huile appa- raissent à l'écran (7). PAG ISO 46 CODE WAECO : 250cc 8887200001 50cc 8887200013 10. Sélection de l'option de remplissage de traceur lors de la phase de charge.
-
Page 230: Codes Utilisateurs
Fonctionnement BMW 2500G Codes utilisateurs Il est possible de protéger la station de charge de climatisation contre l'accès non autorisé grâce à des codes utilisateurs personnels. Lorsque la fonction est activée, le code utilisateur est demandé après la mise en marche. - Page 231 BMW 2500G Fonctionnement 6. Saisir le nouveau code administrateur : ADM AREA Insert new code ---- 7. Confirmer le nouveau code administrateur : ADM AREA Confirm new code ---- 8. Sélectionner l'utilisateur correspondant à l'aide des touches fléchées ou : ADM AREA User number 9.
- Page 232 Fonctionnement BMW 2500G REMARQUE L'utilisateur est configuré et le menu repasse en sélection utilisateur. Vous pouvez maintenant configurer un autre utilisateur ou quitter le menu en appuyant sur STOP. 8.3.2 Saisir le code utilisateur Lors de la mise en marche du poste d'entretien de climatisation, les don- nées de l'appareil s'affichent à...
-
Page 233: Configurer Une Base De Données Personnelle
BMW 2500G Fonctionnement Configurer une base de données personnelle Il est possible de configurer dans cette base de données jusqu'à 100 véhicules spécifiques au client, avec les quantités de remplissage corres- pondantes. 1. Dans le menu de base, sélectionner « Sélection courte » à l'aide de la touche fléchée ... - Page 234 Fonctionnement BMW 2500G 8. Sélectionner l'entrée correspondante dans la base de données vide avec la touche fléchée ou et confirmer en appuyant sur ENTER. 9. Pour modifier les entrées, appuyer sur la touche jaune « Info ». i-DB set 10.
-
Page 235: Transfert De La Consommation De Frigorigène Sur Une Clé Usb
BMW 2500G Fonctionnement Transfert de la consommation de frigorigène sur une clé USB À chaque fois qu'une procédure d'aspiration ou de remplissage (procé- dure seule ou entièrement automatisée) est terminée, le poste enregistre toutes les données correspondantes dans la mémoire interne. À partir de ces données, il est possible de générer un rapport et de le transférer sur une clé... - Page 236 Fonctionnement BMW 2500G 8.5.2 Rapport manuel Vous pouvez à tout moment transférer manuellement un rapport mensuel ou un rapport annuel sur une clé USB. 1. Enficher la clé USB dans le port USB (16). 2. Dans le menu de base, à l'aide des touches fléchées ou , sélec- tionner «...
-
Page 237: Affichage De La Consommation De Fluide Frigorigène Sur L'écran
BMW 2500G Fonctionnement Affichage de la consommation de fluide frigorigène sur l'écran Le poste mémorise les données des quantités et d’aspiration du réfrigé- rant. Elles peuvent être directement imprimées sous forme de vue annuelle ou de vue mensuelle. 1. Dans le menu de base, sélectionner « Autres menus » à l’aide de la touche fléchée ... - Page 238 Fonctionnement BMW 2500G Exemple R134a du système Total 2020 18650 PRINT STOP-EXIT « R134a du système » indique la quantité de réfrigérant aspiré. Dans cet exemple, 18650 g de fluide frigorigène ont été aspirés par la station en 2020. Si vous appuyez sur la touche fléchée , la quantité totale de remplissage du fluide frigorigène de l’année correspondante s’affiche ensuite : R134a vers A/C...
-
Page 239: Test Système A/C Sans Entretien Du Réfrigérant
BMW 2500G Fonctionnement Test système A/C sans entretien du réfrigérant REMARQUE Le test système A/C ne peut être effectué que sur des véhicules équi- pés d'un raccord basse pression et haute pression ou uniquement d'un raccord basse pression. Si le climatiseur du véhicule n'est soumis qu'à un test de fonctionnement (sans aspiration ni recyclage du réfrigérant), cela entraîne –... - Page 240 Fonctionnement BMW 2500G 8. Pour terminer le test système A/C, appuyer sur STOP. Déconnectez le flexible HP du système A/C ENTER-OK 9. Fermer le flexible HP et le retirer du climatiseur. REMARQUE Si vous avez arrêté le moteur du véhicule pour débrancher le flexible HP, redémarrez-le et mettez le climatiseur en marche.
-
Page 241: Sélection Libre
BMW 2500G Fonctionnement Sélection libre REMARQUE Le menu « Sélection libre » permet d'effectuer l'entretien de la climati- sation étape par étape. Il est possible d'effectuer les mêmes processus qu'avec la sélection courte, mais il est également possible de ne pas passer par certaines étapes. - Page 242 Fonctionnement BMW 2500G 8.8.1 Processus d'aspiration 1. Saisir les configurations souhaitées et confirmer en appuyant sur ENTER. Phase de recyclage ? ENTER-OK STOP-EXIT 2. Si l'on sélectionne « Phase de charge », saisir dans le menu suivant le temps que l'on souhaite pour la différence de pression (standard 1 min) et confirmer avec ENTER, sinon poursuivre avec chapitre «...
- Page 243 BMW 2500G Fonctionnement REMARQUE Le climatiseur est vidangé au moyen de la pompe à vide. Ce processus sert à éliminer la présence de gaz étrangers ou humidité éventuels et à préparar le système pour la phase de charge. Les résidus de réfrigérant aspirés encore mélangés à...
- Page 244 Fonctionnement BMW 2500G 8.8.4 Sélection des raccords 1. Sélectionner les paramètres selon les raccords disponibles dans le climatiseur : – Le climatiseur dispose de raccords haute pression et basse pression : choisir BP / HP. – Le climatiseur ne dispose que d'un raccord haute pression : choisir –...
-
Page 245: Rinçage Du Système De Climatisation
BMW 2500G Fonctionnement Rinçage du système de climatisation REMARQUE Le menu « Rinçage A/C » permet de rincer la climatisation du véhicule avec un réfrigérant neuf. Le rinçage permet surtout de remplacer l'huile ancienne du compresseur et d'éliminer du système la plupart des dépôts métalliques. - Page 246 Fonctionnement BMW 2500G 11. Retirer du circuit de refroidissement les composants du système qui ne peuvent être rincés. Ces composants sont par exemple : – le compresseur – le filtre de jonction – le dispositif fixe d'étranglement – le récipient collecteur –...
- Page 247 BMW 2500G Fonctionnement 21. Dans le menu de base, sélectionner « Sélection courte » à l'aide de la touche fléchée ou : Sélection courte Sélection libre Autres menus ENTER-OK 22. Confirmer en appuyant sur ENTER. 23. Saisir le cas échéant les données souhaitées à l'aide du clavier (8) et appuyer sur ENTER pour confirmer.
-
Page 248: Travaux D'entretien
Travaux d'entretien BMW 2500G Travaux d'entretien Vérifier l’étanchéité Vérifiez une fois par an l’étanchéité de l’AirCon Service Center conformé- ment aux exigences légales applicables. Utilisez à cet effet un détecteur de fuites électronique. Contrôle du point zéro des balances d'huile REMARQUE Il est nécessaire de contrôler régulièrement les points zéro des balances –... - Page 249 BMW 2500G Travaux d'entretien 4. Pour vérifier les points zéro pour les huiles et le traceur, ouvrir le volet (21) du côté gauche et retirer les récipients des raccords rapides : – bouteille pour huile neuve (18) – bouteille pour traceur (19) et –...
-
Page 250: Changement Du Filtre Du Sécheur
Travaux d'entretien BMW 2500G Changement du filtre du sécheur 1. Dans le menu de base, sélectionner « Sélection courte » à l'aide de la touche fléchée ou : Sélection courte Sélection libre Autres menus ENTER-OK 2. Confirmer en appuyant sur ENTER. 3. -
Page 251: Entretien Du Filtre
BMW 2500G Travaux d'entretien 11. Remplacer les joints toriques (E). 12. Placer un nouveau sécheur et serrer la vis à max. 15 Nm. Entretien du filtre REMARQUE Une fois que les travaux d'entretien sont terminés, vous devez effacer les messages de service correspondants (remise à zéro du compteur). Passez pour ce faire à... -
Page 252: Calibrage Du Capteur De Pression
Travaux d'entretien BMW 2500G R134a vers A/C 07/03/20 1200 STOP-EXIT « R134a vers A/C » indique combien de grammes de réfrigérant ont été ajoutés dans les climatiseurs depuis la dernière remise à zéro (voir date) au moyen de l'entrée de menu « Sélection courte » ou « Sélection libre ». - Page 253 BMW 2500G Travaux d'entretien 3. Sélectionner « Service » à l'aide de la touche fléchée ou : Remplir bout int Rinçage A/C Remise à 0 Service 4. Confirmer en appuyant sur ENTER. 5. Entrer le mot de passe « 2224 ». 6.
-
Page 254: Changement De L'huile De La Pompe À Vide
Travaux d'entretien BMW 2500G Changement de l'huile de la pompe à vide AVERTISSEMENT ! Danger de mort par électrocution Le contact avec des pièces non isolées peut entraîner des blessures graves. Éteindre l’AirCon Service Center et retirer la prise secteur avant d’ouvrir le boîtier. - Page 255 BMW 2500G Travaux d'entretien 3. Placer un récipient d'une capacité minimale d'½ litre sous l'AirCon Service Center. La vidange de la pompe à vide s'effectue par l'orifice (I) du fond de l'appareil. 4. Dévisser la vis de remplissage d'huile (G). 5.
-
Page 256: Statuts Du Compteur
Travaux d'entretien BMW 2500G R134a de bouteille 07/03/20 3395 STOP-EXIT « R134a de bouteille » indique combien de grammes de réfrigérant ont été ajoutés dans l'appareil depuis la dernière remise à zéro (voir date) au moyen de l'entrée de menu « Remplir bout int ». R134a vers A/C 07/03/20 1200... - Page 257 BMW 2500G Travaux d'entretien R134a du système Total 07/03/20 4155 STOP-EXIT « R134a du système » indique combien de grammes de réfrigérant ont été aspirés de la climatisation depuis la fabrication de l'appareil (voir date) au moyen de l'entrée de menu « Sélection courte » ou «...
-
Page 258: Ajustement De La Capacité Des Flexibles De Longueur Supérieure
Travaux d'entretien BMW 2500G Ajustement de la capacité des flexibles de longueur supérieure REMARQUE Si des flexibles plus longs ou plus courts doivent être utilisés pour l'appareil, il est nécessaire d'adapter les quantités de remplissage aux nouvelles longueurs des flexibles. ... -
Page 259: Remplacement Du Papier De L'imprimante
BMW 2500G Travaux d'entretien Remplacement du papier de l'imprimante 1. Pour remplacer le rouleau de papier de l'imprimante (15), ouvrir le volet (K). 2. Insérer un nouveau rouleau de papier et fermer le volet (K). 9.10 Mise à jour du logiciel à l'aide de la clé USB La mise à... - Page 260 Travaux d'entretien BMW 2500G 1. Copier le logiciel actuel sur la clé USB. 2. Enficher la clé USB dans le port USB (16) et mettre l'appareil en marche. ✓ Le poste cherche la version la plus récente sur la clé USB. Si le logi- ciel de la clé...
-
Page 261: Changement De Bouteille D'huile Ancienne
BMW 2500G Travaux d'entretien 9.11 Changement de bouteille d'huile ancienne REMARQUE Changez la bouteille d'huile ancienne et le joint torique du couvercle tous les 6 mois. Si la bouteille d'huile ancienne est endommagée, remplacez-la immédiatement. La bouteille d'huile ancienne (20) reste étanche même en cas de sous- pression ou surpression. - Page 262 Travaux d'entretien BMW 2500G 3. Remplacer la bouteille d'huile ancienne (O) et le joint torique (P). 4. Faire attention en plaçant le couvercle (N) à ce que le nez (Q) soit bien positionné. 5. Fixer la bouteille d'huile ancienne sur le raccord rapide.
-
Page 263: Entretien Et Nettoyage
BMW 2500G Entretien et nettoyage Entretien et nettoyage Si nécessaire, nettoyez l'extérieur de l'appareil avec un chiffon humide. Le cas échéant, utilisez en outre un peu de produit vaisselle. N'utilisez pas de dissolvants ni de produits détergents. Vérifiez régulièrement que les flexibles (11) et (12) et les connecteurs (13) et (14) ne sont pas endommagés. -
Page 264: Que Faire Si
Que faire si... BMW 2500G Que faire si... Dysfonctionnement Cause Remède Affichage à l'écran Message normal pendant le Pour poursuivre, actionner processus de recyclage. ENTER pendant trois « Attention ! secondes. Pression max. dans » Si le message apparaît de bouteille interne nouveau, avertir le service après-vente. - Page 265 BMW 2500G Que faire si... Dysfonctionnement Cause Remède Affichage à l'écran Un message apparaît pen- Remplir la bouteille interne dant la saisie du processus si de réfrigérant. « Pas assez de réfrigérant la bouteille interne ne » dans réservoir ! contient pas assez de réfri- gérant pour terminer le pro- cessus.
- Page 266 Que faire si... BMW 2500G Dysfonctionnement Cause Remède Affichage à l’écran La pression n'a pas pu être Vérifier si la climatisation et réduite suffisamment avant le les raccords manquent « Erreur 01 » test de hausse de pression. d'étanchéité, sont rétrécis ou oxydés.
- Page 267 BMW 2500G Que faire si... Dysfonctionnement Cause Remède Affichage à l’écran Aucune clé USB n'a été trou- Connecter la clé USB. vée/détectée « Erreur 52 » S'assurer que la clé USB est formatée pour le système de fichiers FAT32. Affichage à l’écran Le vide n'a pas pu être atteint Les flexibles de service sont- lors du service hybride (rin-...
-
Page 268: Caractéristiques Techniques
Caractéristiques techniques BMW 2500G Caractéristiques techniques AirCon Service Center BMW 2500G Numéro de l'article : 81 43 2 456 362 Dimensions (largeur x hauteur x profondeur) : 560 mm x 1300 mm x 650 mm Poids : 100 kg Alimentation : 230 V/240 V –... - Page 269 BMW 2500G Caractéristiques techniques 13.1 Schéma de flux 3&...
- Page 270 Caractéristiques techniques BMW 2500G Légende Pos. Description Conteneur UV Réservoir d’huile neuve Séparateur d’huile/échangeur de chaleur Réservoir d’huile usagée Réservoir de réfrigérant Séparateur d’huile compresseur Compresseur Filtre à grosses mailles Filtre sécheur Raccord de service ND Raccord de service HD Tuyau d’entretien ND Conduite d’alimentation LE Tuyau du condenseur, jaune...
- Page 271 BMW 2500G Caractéristiques techniques Pos. Description Klixon Vanne de détente Vanne d’arrêt manuelle, tuyau jaune Vanne de sécurité haute pression Vanne de vidange GNC Vanne de sécurité haute pression Condenseur Électrovanne LP Électrovanne VC Électrovanne Z1 Électrovanne VO Électrovanne AU Électrovanne AU Électrovanne CY Électrovanne LP...
- Page 272 Caractéristiques techniques BMW 2500G 13.2 Schéma du circuit électrique...
- Page 273 BMW 2500G Caractéristiques techniques...
- Page 274 BMW 2500G Пожалуйста, внимательно прочтите и соблюдайте все указания, рекомендации и предупреждения, содержащиеся в этом руководстве по использованию изделия, чтобы гарантировать правильную установку, использование и обслуживание изделия. Используя изделие, вы тем самым подтверждаете, что внимательно прочитали это заявление об отказе от ответственности, все указания, рекомендации и...
- Page 275 BMW 2500G Создание персональной базы данных ..... . . 303 Передача значений расхода хладагента на USB-накопитель ..305 Отображение...
-
Page 276: Об Этой Инструкции По Эксплуатации
Об этой инструкции по эксплуатации BMW 2500G Об этой инструкции по эксплуатации Данная инструкция по эксплуатации описывает станцию по обслужи- ванию кондиционеров (AirCon Service Center) BMW 2500G. Данная инструкция по эксплуатации предназначена для лиц, прово- дящих техническое обслуживание автомобильных кондиционеров и имеющих... -
Page 277: Пояснение Символов, Используемых В Данной Инструкции
BMW 2500G Об этой инструкции по эксплуатации Пояснение символов, используемых в данной инструкции ПРЕДУПРЕЖДЕНИЕ! Указание по технике безопасности, указывающее на опасную ситуацию, которая может привести к смерти или серьезной травме, если ее не предотвратить. ВНИМАНИЕ! Указание на ситуацию, которая может привести к материальному ущербу, если... -
Page 278: Техника Безопасности
Техника безопасности BMW 2500G Техника безопасности Изготовитель не несет никакой ответственности за ущерб в следующих случаях: Повреждения продукта из-за механических воздействий и неверного напряжения питания Изменения в продукте, выполненные без однозначного разрешения изготовителя Использование в целях, отличных от указанных в данной инструкции... -
Page 279: Техника Безопасности При Эксплуатации Устройства
BMW 2500G Техника безопасности Техника безопасности при эксплуатации устройства ПРЕДУПРЕЖДЕНИЕ! Опасность получения травм в результате внепланового или непреднамеренного включения климатической установки Перед началом работ выключите AirCon Service Center и отсоедините питающий кабель от сети. Вытащите вилку из розетки или из разъема AirCon Service Center. ... -
Page 280: Техника Безопасности При Обращении С Хладагентом
Техника безопасности BMW 2500G Не эксплуатируйте прибор вблизи источников тепла (например, радиаторов отопления) или под прямыми солнечными лучами. Используйте только хладагент R-134a. Смешивание хладагента с другими хладагентами может привести к повреждению AirCon Service Center и автомобильного кондиционера. Перед выключением AirCon Service Center убедитесь в том, что выбранная... -
Page 281: Меры, Принимаемые Эксплуатационником При Использовании При
BMW 2500G Техника безопасности УКАЗАНИЕ Подробная информация о хладагенте R-134a, мерах безопасно- сти и защите людей и оборудования, а также указания по противопожарной защите приведены в паспортах безопасно- сти хладагента. Меры, принимаемые эксплуатационником при использовании прибора Эксплуатационник согласно TRG 402 для каждого заправочного устройства... -
Page 282: Предупреждения На Aircon Service Center
Техника безопасности BMW 2500G Предупреждения на AirCon Service Center Внимание! Соблюдайте инструкцию по эксплуатации! Присоединяйте прибор только к розетке сети переменного тока 230 В / 50 Гц! Защищайте прибор от дождя! При обращении с хладагентом надевайте рукавицы! При обращении с хладагентом надевайте защитные очки! Предохранительные... -
Page 283: Объем Поставки
BMW 2500G Объем поставки Объем поставки AirCon Service Center и входящие в объем поставки принадлежности были тщательно проверены перед отправкой. Герметичность AirCon Service Center была проверена перед отправкой. После поставки проверьте, имеются ли и не повреждены ли все ниженазванные детали. В... -
Page 284: Использование По Назначению
Denso ND8 маслом, 500 мл 81342147762 Использование по назначению AirCon Service Center BMW 2500G (арт. № 81 43 2 456 362) предна- значен для обслуживания автомобильных кондиционеров. Прибор рассчитан на коммерческое использование. Управлять AirCon Service Center разрешается только лицам, имею- щим... -
Page 285: Общий Вид Aircon Service Center

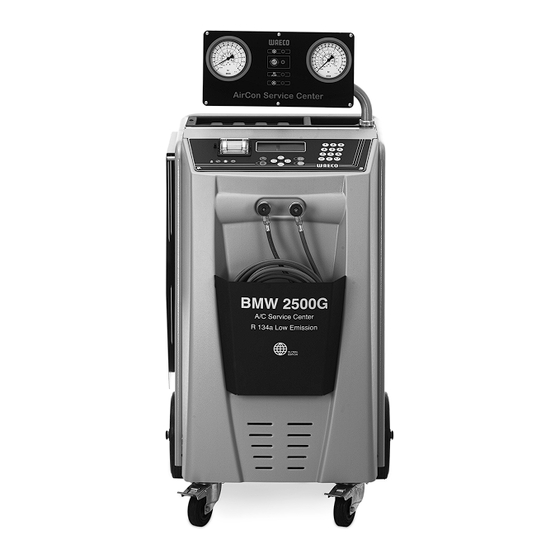

BMW 2500G Общий вид AirCon Service Center Общий вид AirCon Service Center Лицевая сторона Манометр низкого давления Красная лампа состояния «Заполнение» Синяя лампа состояния «Вакуумирование» Желтая лампа состояния «Глубокое опорожнение ECO» Зеленая лампа состояния «Отсос» Манометр высокого давления Дисплей Клавиатура управления Лицевая... -
Page 286: Задняя Сторона
Общий вид AirCon Service Center BMW 2500G 11 Сервисный шланг подключения низкого давления (синий) 12 Сервисный шланг подключения высокого давления (красный) 13 Сервисная муфта для подключения высокого давления (крас- ная) 14 Сервисная муфта для подключения низкого давления (синяя) 15 Принтер 16 USB-порт... -
Page 287: Первый Ввод В Эксплуатацию
должен прочно стоять на ровном, горизонтальном полу. 2. AirCon Service Center присоединить к электрической сети. 3. Для включения установить главный выключатель (22) в положение I. На дисплее (7) на несколько секунд появляется номер версии программного обеспечения: Dometic WAECO BMW 2500G B4250070 lhd10026 LF R1340061 000020 «SW»: версия... -
Page 288: Меню Режима Готовности
Первый ввод в эксплуатацию BMW 2500G Меню режима готовности Меню режима готовности информирует об имеющихся количествах, а также о настройке времени в AirCon Service Center. Показывается: Имеющееся количество хладагента Имеющееся количество свежего масла Имеющееся количество УФ-присадки Время ... -
Page 289: Выбор Языка
BMW 2500G Первый ввод в эксплуатацию Выбор языка 1. Для входа в базовое меню нажать кнопки со стрелками или . 2. В базовом меню кнопками со стрелками или выбрать «Other selections»: Short selection Free selection Other selections ENTER-OK 3. -
Page 290: Ввод Данных О Компании
Первый ввод в эксплуатацию BMW 2500G Ввод данных о компании Данные о компании распечатываются с каждым протоколом обслу- живания. 1. В базовом меню кнопками со стрелками или выбрать «Other selections»: Short selection Free selection Other selections ENTER-OK 2. Для подтверждения нажать ENTER. 3. -
Page 291: Ввод Даты И Времени
BMW 2500G Первый ввод в эксплуатацию Ввод даты и времени Дата и время распечатываются вместе с данными о компании с каж- дым протоколом обслуживания. 1. В базовом меню кнопками со стрелками или выбрать «Other selections»: Short selection Free selection Other selections ENTER-OK 2. -
Page 292: Изменение Заданных Значений
Первый ввод в эксплуатацию BMW 2500G Изменение заданных значений AirCon Service Center имеет предварительно настроенные значения для важнейших сервисных работ. Эти заданные значения появля- ются автоматически при вызове соответствующих меню. Следующие заданные значения могут быть адаптированы к особым требованиям: Значение Параметры... -
Page 293: Установка Емкостей Для Масел И Уф-Присадки
BMW 2500G Первый ввод в эксплуатацию Установка емкостей для масел и УФ-присадки Имеющиеся количества указываются в меню режима готовности. 1. Открыть заслонку (21) на левой стороне и установить емкости на быстродействующие муфты: – емкость для свежего масла (18) – емкость для УФ-присадки (19) и –... -
Page 294: Ввод Размеров Емкостей
Первый ввод в эксплуатацию BMW 2500G Ввод размеров емкостей Для свежего масла и УФ-контрастного средства могут использо- ваться емкости объемом 150 мл (A), 250 мл (B) или 500 мл (C) (принадлежности). Размеры емкостей должны быть введены в AirCon Service Center. 1. -
Page 295: Заполнение Внутренней Емкости Хладагентом
BMW 2500G Первый ввод в эксплуатацию Заполнение внутренней емкости хладагентом Когда AirCon Service Center вводится в эксплуатацию первый раз, внутренняя емкость должна быть заполнена из внешнего баллона не менее 5000 г хладагента. УКАЗАНИЕ Соблюдайте также указания, приведенные на баллонах с хлада- гентом! Имеющиеся... - Page 296 Первый ввод в эксплуатацию BMW 2500G 5. Следовать указаниям на дисплее и здесь: Connect the HP hose to the external tank then open the valve ENTER-OK STOP-EXIT Для подтверждения нажать ENTER. Set the quantity then confirm! 13620 ENTER-OK STOP-EXIT На дисплее указывается макс. заливаемое количество хлада- гента.
-
Page 297: Эксплуатация
BMW 2500G Эксплуатация Эксплуатация ВНИМАНИЕ! Во время обслуживания кондиционера двигатель и кондиционер должны быть выключены. Отключение при ремонте, аварийных ситуациях и неисправностях 1. Для того, чтобы в случае ремонта гарантировать обесточивание устройства, выключите его главным выключателем и дополни- тельно вытяните из розетки сетевую вилку. 2. - Page 298 Эксплуатация BMW 2500G 3. В базовом меню кнопками со стрелками или выбрать «Short selection»: Short selection Free selection Other selections ENTER-OK 4. Для подтверждения нажать ENTER. 5. С клавиатуры управления (8) и кнопками со стрелками ввести данные автомобиля. 6.
- Page 299 BMW 2500G Эксплуатация ✓ Если в режиме базы данных нажать кнопку «i», то на дисплее (7) появляется информация о количестве и сорте масла. PAG ISO 46 WAECO CODE: 250cc 8887200001 50cc 8887200013 10. Выбор, должно ли быть добавлено УФ-средство или нет.
-
Page 300: Коды Пользователей
Эксплуатация BMW 2500G Коды пользователей Имеется возможность с помощью персонального кода пользователя защитить станцию по обслуживанию кондиционеров от несанкцио- нированного доступа. Если функция активирована, то после включе- ния система требует ввести код пользователя, без которого более не возможно запустить станцию. Можно создать до 10 различных учетных... - Page 301 BMW 2500G Эксплуатация 6. Ввести новый код администратора: ADM AREA Insert new code ---- 7. Подтвердить новый код администратора: ADM AREA Confirm new code ---- 8. Кнопками со стрелками или выбрать требуемого пользова- теля: ADM AREA User number 9.
- Page 302 Эксплуатация BMW 2500G 11. Ввести соответствующие имена пользователей и подтвердить нажатием ENTER: ADM AREA User number User name Max Mustermann ADM AREA User number Max Mustermann УКАЗАНИЕ Пользователь создан, и меню снова переходит к выбору пользова- телей. Вы можете создать следующего пользователя или выйти из меню...
-
Page 303: Создание Персональной Базы Данных
BMW 2500G Эксплуатация Создание персональной базы данных В этой базе данных можно сохранить до 100 задаваемых пользова- телем автомобилей с соответствующими заливаемыми объемами. 1. В базовом меню кнопками со стрелками или выбрать «Short selection»: Short selection Free selection Other selections ENTER-OK 2. - Page 304 Эксплуатация BMW 2500G 8. В этой пустой здесь базе данных выбрать кнопками со стрел- ками или соответствующую запись и подтвердить нажа- тием ENTER. 9. Для изменения записей нажать желтую кнопку «Информация». i-DB set 10. В свободные поля ввести данные автомобилей (модель, тип) и подтвердить...
-
Page 305: Передача Значений Расхода Хладагента На Usb-Накопитель
BMW 2500G Эксплуатация Передача значений расхода хладагента на USB-накопитель Каждый раз, когда заканчивается процесс отсоса или заполнения (отдельный процесс или в автоматическом режиме), станция сохра- няет все соответствующие данные во внутренней памяти. Из этих данных можно создать отчет, а затем передать его на USB-накопи- тель. - Page 306 Эксплуатация BMW 2500G 8.5.2 Ручной отчет Вы можете передать в любой момент на USB-накопитель месячный или годовой отчет. 1. Вставить USB-накопитель в USB-порт (16). 2. В базовом меню кнопками со стрелками или выбрать или «Другие меню»: Short selection Free selection Other selections ENTER-OK...
-
Page 307: Отображение Значений Расхода Хладагента На Дисплее
BMW 2500G Эксплуатация Отображение значений расхода хладагента на дисплее Станция сохраняет данные о залитом и отсосанном количестве хла- дагента. Они могут быть распечатаны в виде годового или месяч- ного протокола. 1. В базовом меню кнопками со стрелками или выбрать «Other selections»: Short selection Free selection... - Page 308 Эксплуатация BMW 2500G Пример R134a from system Total 2020 18650 PRINT STOP-EXIT Запись «R134a from system» указывает количество отсосанного хладагента. В данном примере: в 2020 году станция отсосала 18 650 г хладагента. После нажатия кнопки со стрелкой указывается общее количество залитого...
-
Page 309: Проверка Кондиционера Без Обслуживания
BMW 2500G Эксплуатация Проверка кондиционера без обслуживания УКАЗАНИЕ Проверка кондиционера может быть выполнена только в автомобилях, которые оснащены одним штуцером низкого и одним штуцером высокого давления или только одним штуцером низкого давления. Если на автомобильном кондиционере проводится только проверка без отсоса и рисайклинга хладагента, то после окончания этой про- верки... - Page 310 Эксплуатация BMW 2500G 8. Для окончания проверки кондиционера нажать STOP. Disconnect the HP service hose from the A/C system ENTER-OK 9. Быстродействующую муфту высокого давления (ВД) закрыть и снять с кондиционера. УКАЗАНИЕ Если для отсоединения муфты ВД Вы выключили двигатель авто- мобиля, то...
-
Page 311: Отдельные Процессы
BMW 2500G Эксплуатация Отдельные процессы УКАЗАНИЕ С помощью меню «Free selection» обслуживание кондиционера выполняется шаг за шагом. Могут быть выполнены те же про- цессы, что и при «Short selection», но отдельные процессы можно пропустить. Кроме того, для каждого процесса можно ввести с кла- виатуры... - Page 312 Эксплуатация BMW 2500G 8.8.1 Процесс отсоса 1. Выбрать требуемые настройки и подтвердить нажатием ENTER. Rec/Recycling phase? ENTER-OK STOP-EXIT 2. Если была выбрана опция «Rec/Recycling phase», то в следующем меню выбрать требуемое время ожидания роста давления (по умолчанию: 1 мин) и подтвердить нажатием ENTER, в...
- Page 313 BMW 2500G Эксплуатация 8.8.3 Процесс заполнения 1. Выбрать требуемые настройки и подтвердить нажатием ENTER. Filling phase? ENTER-OK STOP-EXIT 2. Если была выбрана опция «Filling phase», то ввести требуемые значения, в остальных случаях продолжить с гл. «Выбор штуце- ров» на стр. 314. 3.
- Page 314 Эксплуатация BMW 2500G 8.8.4 Выбор штуцеров 1. Выбрать параметры согласно имеющимся штуцерам кондицио- нера: – Кондиционер имеет штуцер высокого и низкого давления: выбрать LP / HP. – Кондиционер имеет только штуцер высокого давления: выбрать HP. – Кондиционер имеет только штуцер низкого давления: выбрать...
-
Page 315: Промывка Кондиционера
BMW 2500G Эксплуатация Промывка кондиционера УКАЗАНИЕ С помощью меню «Flushing» автомобильный кондиционер промы- вается свежим хладагентом. Промывка, прежде всего, служит для замены старого компрессорного масла или удаления из системы металлических остатков. Перед промывкой из автомобильного кондиционера вначале необ- ходимо отсосать хладагент. Затем от холодильного контура сле- дует... - Page 316 Эксплуатация BMW 2500G 11. Отсоединить от холодильного контура компоненты, которые не могут быть промыты. Этими компонентами являются, например: – компрессор – проходной фильтр – нерегулируемый дроссель – сборник – фильтр-осушитель – дроссельный клапан 12. Подлежащие промывке компоненты автомобильного кондицио- нера соединить согласно указаниям изготовителя через специ- альные...
- Page 317 BMW 2500G Эксплуатация 21. В базовом меню кнопками со стрелками или выбрать «Free selection»: Short selection Free selection Other selections ENTER-OK 22. Для подтверждения нажать ENTER. 23. При необходимости, с клавиатуры управления (8) ввести требуе- мые данные и подтвердить нажатием ENTER. Если...
-
Page 318: Сервисные Работы
Сервисные работы BMW 2500G Сервисные работы Проверка герметичности Один раз в год проверяйте герметичность AirCon Service Center в соответствии с действующими законодательными требованиями. Для этого используйте электронный течеискатель. Проверка нуля весов для масла УКАЗАНИЕ Для правильного измерения количества масла и УФ-присадки требуется... - Page 319 BMW 2500G Сервисные работы 4. Для проверки весов для масел и УФ-присадки открыть заслонку (21) на левой стороне и снять емкости с быстродей- ствующих муфт: – емкость для свежего масла (18) – емкость для УФ-присадки (19) и – емкость для отработавшего масла (20) Когда...
-
Page 320: Замена Фильтра-Осушителя
Сервисные работы BMW 2500G Замена фильтра-осушителя 1. В базовом меню кнопками со стрелками или выбрать «Free selection»: Short selection Free selection Other selections ENTER-OK 2. Для подтверждения нажать ENTER. 3. Пропустить запрос «CAR DATA» и т. д. 4. Выбрать «Rec/Recycling phase». 5. -
Page 321: Обслуживание Фильтра
BMW 2500G Сервисные работы 11. Заменить кольца круглого сечения (E). 12. Установить новый осушитель и затянуть винт с моментом затяжки не более 15 Нм. Обслуживание фильтра УКАЗАНИЕ После выполнения сервисных работ Вы должны удалить сервис- ные сообщения (сбросить счетчик на нуль). Для этого перейдите в... -
Page 322: Калибровка Датчика Давления
Сервисные работы BMW 2500G R134a to system 07/03/20 1200 STOP-EXIT «R134a to system» указывает, сколько граммов хладагента было введено в кондиционеры с момента последнего сброса (см. дату) через пункт меню «Short selection» или также «Free selection». Vacuum time 07/03/20 min. STOP-EXIT «Vacuum time»... - Page 323 BMW 2500G Сервисные работы 3. Кнопками со стрелками или выбрать «Service»: Int. vessel filling Flushing Reset scales. Service. 4. Для подтверждения нажать ENTER. 5. Ввести пароль «2224». 6. Подтвердить выбор «Pressure transducer» нажатием ENTER. 7. Следовать указаниям на дисплее: –...
-
Page 324: Замена Масла Вакуумного Насоса
Сервисные работы BMW 2500G Замена масла вакуумного насоса ПРЕДУПРЕЖДЕНИЕ! Опасность для жизни из-за поражения электрическим током Прикосновение к неизолированным частям может привести к серьезным травмам. Перед открытием корпуса выключите AirCon Service Center и вытащите сетевую вилку из розетки. AirCon Service Center может ремонтироваться только персоналом, уполномоченным... - Page 325 BMW 2500G Сервисные работы 3. Емкость объемом не менее ½ л установить под AirCon Service Center. Масло из вакуумного насоса сливается через отверстие (I) в основании прибора. 4. Вывинтить пробку маслоналивного отверстия (G). 5. Для слива масла вывинтить пробку маслосливного отверстия...
-
Page 326: Показания Счетчиков
Сервисные работы BMW 2500G R134a from tank 07/03/20 3395 STOP-EXIT «R134a from tank» указывает, сколько граммов хладагента было долито в прибор с момента последнего сброса (см. дату) через пункт меню «Int. vessel filling». R134a to system 07/03/20 1200 STOP-EXIT «R134a to system» указывает, сколько граммов хладагента было залито... - Page 327 BMW 2500G Сервисные работы R134a from system Total 07/03/20 4155 STOP-EXIT «R134a from system» указывает, сколько граммов хладагента было отсосано из кондиционеров с момента производства прибора (см. дату) через пункт меню «Short selection» или также «Free selection». R134a from tank Total 07/03/20 3395...
-
Page 328: Шлангов
Сервисные работы BMW 2500G Коррекция заливаемого объема для длинных сервисных шлангов ..УКАЗАНИЕ Если для прибора используются длинные или короткие сервис- ные шланги, то необходимо согласовать заливаемый объем с длиной новых шлангов. Сервисные шланги для стороны высокого и низкого давления всегда... -
Page 329: Замена Бумаги Для Принтера
BMW 2500G Сервисные работы Замена бумаги для принтера 1. Для замены рулона бумаги в принтере (15), открыть крышку (K). 2. Уложить новый рулон бумаги и закрыть крышку (K). 9.10 Выполнение обновления программы через USB Обновление программы выполняется с USB-накопителя. УКАЗАНИЕ USB-накопитель... - Page 330 Сервисные работы BMW 2500G 1. Скопировать текущую версию программы на USB-накопитель. 2. Вставить USB-накопитель в USB-порт (16) и включите устрой- ство. ✓ Станция ищет на USB-накопителе новую версию. Если про- грамма на USB-накопителе более новая, то появляется следую- щее меню: New firmware release found ENTER-upgrade STOP-EXIT...
-
Page 331: Замена Емкости Для Отработавшего Масла
BMW 2500G Сервисные работы 9.11 Замена емкости для отработавшего масла УКАЗАНИЕ Заменяйте емкость для отработавшего масла и кольцо круглого сечения в крышке каждые 6 месяцев. Если емкость для отработавшего масла повреждена, то неза- медлительно замените ее. Емкость для отработавшего масла (20) герметична даже при разре- жении... -
Page 332: Чистка И Уход
Чистка и уход BMW 2500G 3. Заменить емкость для отработавшего масла (O) и кольцо круглого сечения (P). 4. При установке крышки (N) следить за правильностью положения выступа (Q). 5. Емкость для отработавшего масла надеть на быстродействую- щую муфту. Чистка и уход ... -
Page 333: Утилизация
BMW 2500G Утилизация Утилизация ВНИМАНИЕ! Защищайте окружающую среду! Все рабочие жидкости и компоненты должны быть утилизированы только квалифицированным персоналом в соответствии с нацио- нальными правилами. 11.1 Утилизация собранных жидкостей Отработавшее масло является специальными отходами. Не смешивайте отработавшее масло с другими жидкостями. ... -
Page 334: Что Делать, Если
Что делать, если...? BMW 2500G Что делать, если...? Неисправность Причина Устранение На дисплее появляется Нормальное сообщение во Для продолжения нажать время процесса ENTER на три секунды. «Warning! рисайклинга. Internal vessel Если сообщение появля- » ется повторно, обратиться overpressure! в сервисную службу. На... - Page 335 BMW 2500G Что делать, если...? Неисправность Причина Устранение На дисплее появляется Сообщение во время ввода Заполнить внутреннюю процесса, если количества емкость хладагентом. «Quantity too large. хладагента во внутренней » Fill internal vessel! емкости не достаточно для завершения процесса. На дисплее появляется Сообщение...
- Page 336 Что делать, если...? BMW 2500G Неисправность Причина Устранение На дисплее появляется Перед тестом нарастаю- Проверить кондиционер и щим давлением не удалось соединения на предмет «Error 01» уменьшить давление негерметичности, сужений достаточным образом. и обледенения. Проверить калибровку дат- чика давления. На дисплее появляется Повторный...
- Page 337 BMW 2500G Что делать, если...? Неисправность Причина Устранение На дисплее появляется Не был найден/распознан Вставить USB-накопитель. USB-накопитель «Error 51» Убедиться в том, что USB- накопитель был отформа- тирован с файловой систе- мой FAT32. На дисплее появляется При гибридном обслужива- Присоединены ли сервис- нии...
-
Page 338: Технические Данные
Технические данные BMW 2500G Технические данные AirCon Service Center BMW 2500G Арт. №: 81 43 2 456 362 Размеры (ширина x высота x глубина): 560 мм x 1300 мм x 650 мм Вес: 100 кг Электропитание: 230 В/240 В – 50 Гц/60 Гц Отсос... - Page 339 BMW 2500G Технические данные 13.1 Схема потока 3&...
- Page 340 Технические данные BMW 2500G Пояснения Поз. Описание Резервуар УФ-красителя Резервуар свежего масла Маслоотделитель / теплообменник Резервуар отработанного масла Резервуар хладагента Маслоотделитель компрессора Компрессор Фильтр грубой очистки Фильтр-осушитель Сервисная муфта НД Сервисная муфта ВД Сервисный шланг НД Линия подачи LE Шланг конденсатора, желтый Линия...
- Page 341 BMW 2500G Технические данные Поз. Описание Реле защиты от перегрева Дроссельный клапан Ручной запорный клапан, желтый шланг Предохранительный клапан высокого давления Сливной клапан NKG Предохранительный клапан высокого давления Конденсатор Электромагнитный клапан LP Электромагнитный клапан VC Электромагнитный клапан Z1 Электромагнитный клапан VO Электромагнитный...
- Page 342 Технические данные BMW 2500G 13.2 Принципиальная электрическая схема...
- Page 343 BMW 2500G Технические данные...
- Page 344 Mail: info@dometic.be +39 0543 754983 +351 219 243 206 +41 44 8187191 Mail: vendite@dometic.it Mail: info@dometic.pt Mail: info@dometic.ch CHINA Dometic Waeco Trading – JAPAN RUSSIA UNITED ARAB EMIRATES Dometic Middle East FZCO Shanghai Branch Dometic KK Dometic RUS LLC Maekawa-Shibaura, Bldg. 2 P.
