Techno TH384 Quick Start Manual

TH384
MINI-CONNETTORE
PRESA-SPINA IP66/IP68
THx.384.AxA
CODICI
THx.384.BxA
Numero di poli 2-3-4-5 poli
Vite (2-3-5p)
Tipo di contatti
Piercing (2-3p)
Corrente nominale
16A AC
Tensione nominale 400V AC
Tensione di tenuta ad impulso 4kV
Grado di protezione (IP6x) IP66 / IP68 (5m/3h)
Sezione conduttore rigido/ (vite (2) ) 0.5 mm 2 − 2.5 mm 2
flessibile min. – max. (piercing) 0.5 mm − 1.5 mm
2
Diametro del cavo
7.0 mm – 12.0 mm
min.– max.
(1)
PA66 GF UL94 V0/V2
Materiali connettori/
Silicone
guarnizioni
Halogen free
Temperatura Ambientale
-40°C / +125°C
min. – max.
Norma EN61984
(1) Disponibile ampia gamma di accessori per cavi più piccoli o conduttori singoli.
(2) Le versioni 5 poli accettano sezioni da 0,25 mm 2 – 1.0 mm 2
NOTE DI SICUREZZA
Scollegare la rete elettrica prima di iniziare il montaggio.
•
Per evitare che polvere e umidità/acqua compromettano il funzionamento del prodotto, è
•
consigliabile l'utilizzo dei tappi di protezione quando i connettori non sono collegati
(visita www.techno.it per maggiori informazioni).
ATTENZIONE
Il connettore è dotato di parti sotto tensione!
Il connettore è prodotto nel rispetto delle normative elettriche e di sicurezza.
È responsabilità di chi lo monta e lo installa rispettare i requisiti in materia di sicurezza
dell'impianto e garantirsi le adeguate protezioni dalle parti sotto tensione.
NOTE
Prima del montaggio e installazione leggere con attenzione le istruzioni di montaggio!
Il corretto funzionamento del prodotto è garantito solo se queste istruzioni di montaggio
vengono lette e applicate con attenzione.
Scansiona il codice QR per maggiori informazioni.
Techno s.r.l.
Via Bancora e Rimoldi, 27 | 22070 Guanzate (CO), Italia | Tel. +39 031 976445 | fax +39 031 976680
customercare@techno.it | www.techno.it

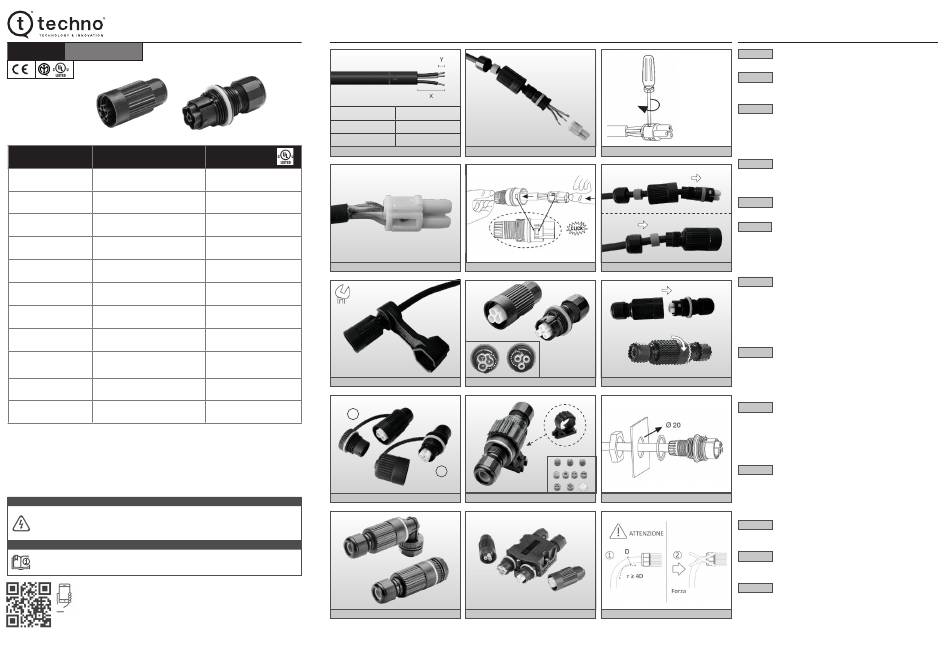

ILLUSTRAZIONI DI MONTAGGIO
MADE IN ITALY
Cavo
Rimozione isolante (X)
Spellatura conduttore (Y)
FIG. 1
THB.384.A1A
THB.384.B1A
3 poli
Vite
20A AC
400V AC
FIG. 3a
4kV
IP66 / IP68 (5m/3h)
19 mm
0.5 mm 2 – 2.5 mm 2
2
7.0 mm – 12.0 mm
PA66 GF UL94 V0/V2
Silicone
Halogen free
FIG. 6
-40°C / +125°C
EN61984
A
FIG. 8
FIG. 11
CODICE DOCUMENTO: 606002048
Eventuali migliorie sul prodotto e modifiche ai dati tecnici indicati in questo documento potranno essere effettuate senza preavviso.
Contatta il nostro Servizio Clienti o visita il nostro sito web www.techno.it per conoscere gli ultimi aggiornamenti.
1.1
1.2
1.3
1.4
ø 7.0 - 12.0 mm
20 mm
1.5
8 mm
FIG. 2
FIG. 4
L
L
N
N
FIG. 7
B
FIG. 9 FIG. 9a
FIG. 12
© TECHNO s.r.l.
ISTRUZIONI DI MONTAGGIO
FIG. 1
• Rimuovere l'isolante dal cavo e dai conduttori secondo le specifiche indicate.
FIG. 2
0.8Nm (2-3p) vite
0.1Nm (5p) vite
• Inserire il cavo attraverso il dado (1.1), il gommino (1.2) la ghiera (1.3) e la custodia
1.0Nm (2-3p) perforazione
per alloggiare la morsettiera (1.4).
FIG. 3
• Inserire i singoli conduttori nei morsetti del connettore (1.5), assicurandosi che
siano posizionati correttamente (Fig.3a Esempio di installazione non corretta).
• Ruotare in senso orario le viti di serraggio del cavo: 0.8Nm per la versione 2 - 3
poli, 0.1Nm per le versioni 5 poli e 1.0Nm per la versione 2-3 poli con vite a
FIG. 3 perforazione (Fig.3).
FIG. 4
• Inserire il connettore pre-cablato (1.5) nella custodia (1.4) fino all'avvenuto
1.1 1.2 1.3
aggancio rispettando il corretto orientamento del dentino come indicato
nell'immagine.
FIG. 5
• Unire in sequenza la ghiera (1.3) il gommino (1.2) e il dado (1.1).
FIG. 6
• Ruotare il dado in senso orario con l'utilizzo della chiave di serraggio rapido (cod.
6000337BC - 2.5Nm). La chiave scivolerà quando avrete raggiunto la coppia
ottimale.
• Il fissaggio del dado è possibile anche con un utensile di uso comune (24 mm –
FIG. 5
2.5Nm).
FIG. 7
• I morsetti plug e socket sono polarizzati in modo da evitare errori di accoppiamento
(ad esempio: il 2 poli non può essere inserito nel 3 poli).
• Accoppiare i due connettori plug e socket rispettando il corretto orientamento dei
morsetti, in seguito ruotare manualmente in senso orario la ghiera di fissaggio fino a
raggiungere una decisa resistenza alla rotazione come mostrato in Fig.7a
• Per connettere e sconnettere il connettore ruotare la ghiera in senso contrario e
tirare i 2 connettori nel verso opposto.
FIG. 8
• Per evitare che polvere e umidità compromettano il funzionamento del prodotto, è
consigliabile l'utilizzo dei tappi di protezione quando i connettori sono scollegati.
• Tappi di protezione: cod. 6DB058100 per il connettore con ghiera (A) e cod.
FIG. 7a
6DB00200C per il connettore senza ghiera (B) (Accessori disponibili su www.
techno.it).
FIG. 9
• Per la serie TH384 sono disponibili delle clip di aggancio rapido: la particolare
configurazione di queste clip permette di fissare più connettori cablati (per
maggiori informazioni visita il sito www.techno.it
• Si raccomanda l'utilizzo degli adattatori per conduttori singoli o per cavi di diametro
inferiore. Disponibili gommini in TPE e Silicone (per maggiori informazioni visita il
sito www.techno.it).
FIG. 10
• La versione TH384 cod. THx.384.AxA o THx.384.RxA è provvista di una filettatura
aggiuntiva per poter fissare il connettore a pannello. Questa particolare
caratteristica garantisce la protezione IP anche all'interno del pannello.
FIG. 10
• Per installazione a pannello sono necessari gli accessori cod. 6000157CC (dado
M20) e cod. 604000500 (guarnizione M20) (accessori disponibili su www.techno.it)
FIG. 11
• La versione TH384 cod. THx.384.BxA o THx.384.PxA può essere accoppiata alle
versioni a pannello M20 e M25 della serie TH385 e TH386.
FIG. 12
• Il connettore con ghiera può essere accoppiato ai distributori di corrente TH623 e
alle scatole di derivazione TH209 ibrida.
FIG. 13
• Nel caso in cui il connettore è installato in spazi ridotti con necessità di piegare
il cavo, assicurarsi del minimo raggio di curvatura che deve essere ≥ 4D (D =
FIG. 13 diametro del cavo).
• Assicurarsi che il cavo non sia soggetto a forze esterne che tendano a fletterlo.
• Questo fenomeno può compromettere il funzionamento del prodotto e in particolar
modo pregiudicare la resistenza all'ingresso di polveri e acqua.
