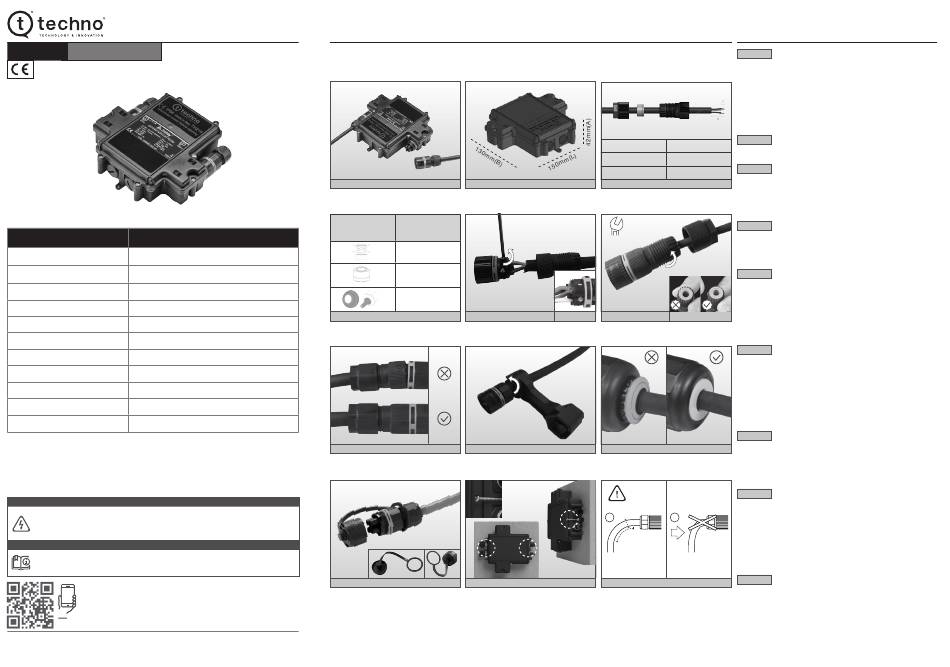

Techno IOTH210 Quick Start Manual

IOTH210
SCATOLA DI DERIVAZIONE IOTH
CODICI
Numero uscite / poli
Simbologia contatti (TH387)
Tensione di alimentazione AC
Tensione di alimentazione DC
Tensione nominale (TH387)
Corrente nominale (TH387)
Corrente di uscita
Corrente di alimentazione
Potenza in ingresso
Tensione in uscita
Potenza in uscita
NOTE DI SICUREZZA
Scollegare la rete elettrica prima di iniziare il montaggio.
•
Per evitare che polvere e umidità/acqua compromettano il funzionamento del prodotto,
•
è consigliabile l'utilizzo dei tappi di protezione quando i connettori non sono collegati
(visita www.techno.it per maggiori informazioni).
ATTENZIONE
Il connettore è dotato di parti sotto tensione!
Il connettore è prodotto nel rispetto delle normative elettriche e di sicurezza.
È responsabilità di chi lo monta e lo installa rispettare i requisiti in materia di sicurezza
dell'impianto e garantirsi le adeguate protezioni dalle parti sotto tensione.
NOTE
Prima del montaggio e installazione leggere con attenzione le istruzioni di montaggio!
Il corretto funzionamento del prodotto è garantito solo se queste istruzioni di montaggio
vengono lette e applicate con attenzione.
Scansiona il codice QR per maggiori informazioni.
Techno s.r.l.
Via Bancora e Rimoldi, 27 | 22070 Guanzate (CO), Italy | ph. +39 031 976445 | fax +39 031 976680
customercare@techno.it | www.techno.it
ILLUSTRAZIONI DI MONTAGGIO
MADE IN ITALY
FIG. 1
Gommino / Adattatore
IOTH.D210.EAVB
2
1-3
220-240 V
176-276 V
FIG. 3a
500V AC
17.5A
3125mA
440mA
83.3W
24V
75W
FIG. 5b
FIG. 7
CODICE DOCUMENTO: 606002054
Eventuali migliorie sul prodotto e modifiche ai dati tecnici indicati in questo documento potranno essere effettuate senza preavviso.
Contatta il Servizio Clienti o visita www.techno.it per conoscere gli ultimi aggiornamenti.
FIG. 2
Cavo ø min. - max.
0.8 Nm
9.0 mm - 12.0 mm
7.0 mm - 9.0 mm
con 6000347LA
5.0 mm - 7.0 mm
FIG. 4
FIG. 4a
2.5 Nm
FIG. 6
Fissaggio
orizzontale
a parete
D2.9 x 2.5mm consigliato
FIG. 8
© TECHNO s.r.l.
ISTRUZIONI DI MONTAGGIO
FIG. 1
• La scatola IOTH210 viene fornita con led power supply integrato già cablato e collegato
a due connettori serie TH387 2 poli, posti alle due estremità laterali della scatola: un lato
TH387 socket e un lato TH387 plug.
• La scatola IOTH210 oltre ad esser fornita già chiusa da un coperchio bloccato da 8 viti,
ha il circuito interno ulteriormente protetto da uno strato di resina solidificata, depositata
nella scatola dopo il collegamento elettrico. Grazie a ciò il circuito interno risulta protetto
da possibili manipolazioni esterne.
FIG. 2
Cavo Ø 7.0 - 12.0 mm
• Dimensioni esterne (B x L x A) 130 x 150 x 42 mm
Rimozione isolante (X)
20 mm
FIG. 3
Spellatura conduttore (Y) 6 mm
• Rimuovere l'isolante dal cavo e dai conduttori secondo le specifiche indicate.
FIG. 3
• Inserire il cavo attraverso il dado, il gommino e il corpo del pressacavo.
• Verificare il corretto utilizzo del gommino rispetto al cavo da installare nel connettore
come indicato in Fig.3a.
FIG. 4
• Inserire i singoli conduttori nei morsetti del connettore, assicurandosi che siano
20 mm
posizionati correttamente (Fig. 4a – esempio di installazione non corretta)
• Ruotare in senso orario le viti di serraggio del cavo (0.8 Nm)
FIG. 5
2.0 Nm
• Unire il pressacavo al connettore, quindi ruotarlo in senso orario (2.0Nm)
• Inserire quindi il gommino nel pressacavo (in caso di gommino doppio assicurarsi di
inserire il gommino nel pressacavo secondo il corretto orientamento: l'anello indicato
deve essere visibile (Fig. 5a)
FIG. 5 FIG. 5a
• Assicurarsi che il pressacavo sia installato e avvitato correttamente sul connettore
(Fig.5b)
FIG. 6
• Unire quindi il dado e ruotarlo in senso orario con l'utilizzo della chiave di serraggio
rapido (cod. 6000337BC - 2.5Nm). La chiave scivolerà quando avrete raggiunto la coppia
ottimale.
• Il fissaggio del dado è possibile anche con un utensile di uso comune (24 mm – 2.5Nm)
• Assicurarsi che il gommino sia in posizione corretta dopo il fissaggio del dado (Fig. 6a) In
caso di posizionamento anomalo, verificare la possibilità di utilizzare un gommino o una
riduzione più idonei al diametro del cavo in uso. Accessori disponibili su www.techno.it
FIG. 7
FIG. 6a • Per evitare che polvere e umidità compromettano il funzionamento del prodotto, è
consigliabile l'utilizzo dei tappi di protezione quando i connettori sono scollegati.
• Tappi di protezione: cod. 6DB023400 per il connettore presa e cod. 6DB021900 per il
connettore spina (Ordinabili separatamente sul sito www.techno.it).
FIG. 8
ATTENZIONE
• La base della scatola TH210 è provvista di 2 anelli di fissaggio per installazioni a
D
pannello.
1 2
• È consigliato fissare la scatola a parete orizzontalmente. L'interasse di fissaggio
meccanico tra i 2 fori è di 139 mm.
r ≥ 4D
• Per il fissaggio è possibile utilizzare la vite cod. 601000500 oppure una qualsiasi vite
forza
disponibile in commercio con le dimensioni di 2.9 x 2.5 mm (lunghezza filetto minimo
25mm)
FIG. 9
FIG. 9
• Nel caso in cui il connettore e installato in spazi ridotti con necessita di piegare il cavo,
assicurarsi del minimo raggio di curvatura che deve essere ≥ 4D (D = diametro del
cavo).
• Assicurarsi che il cavo non sia soggetto a forze esterne che tendano a fletterlo. Questo
fenomeno puo compromettere il funzionamento del prodotto e in particolar modo
pregiudicare la resistenza all'ingresso di polveri e acqua.
