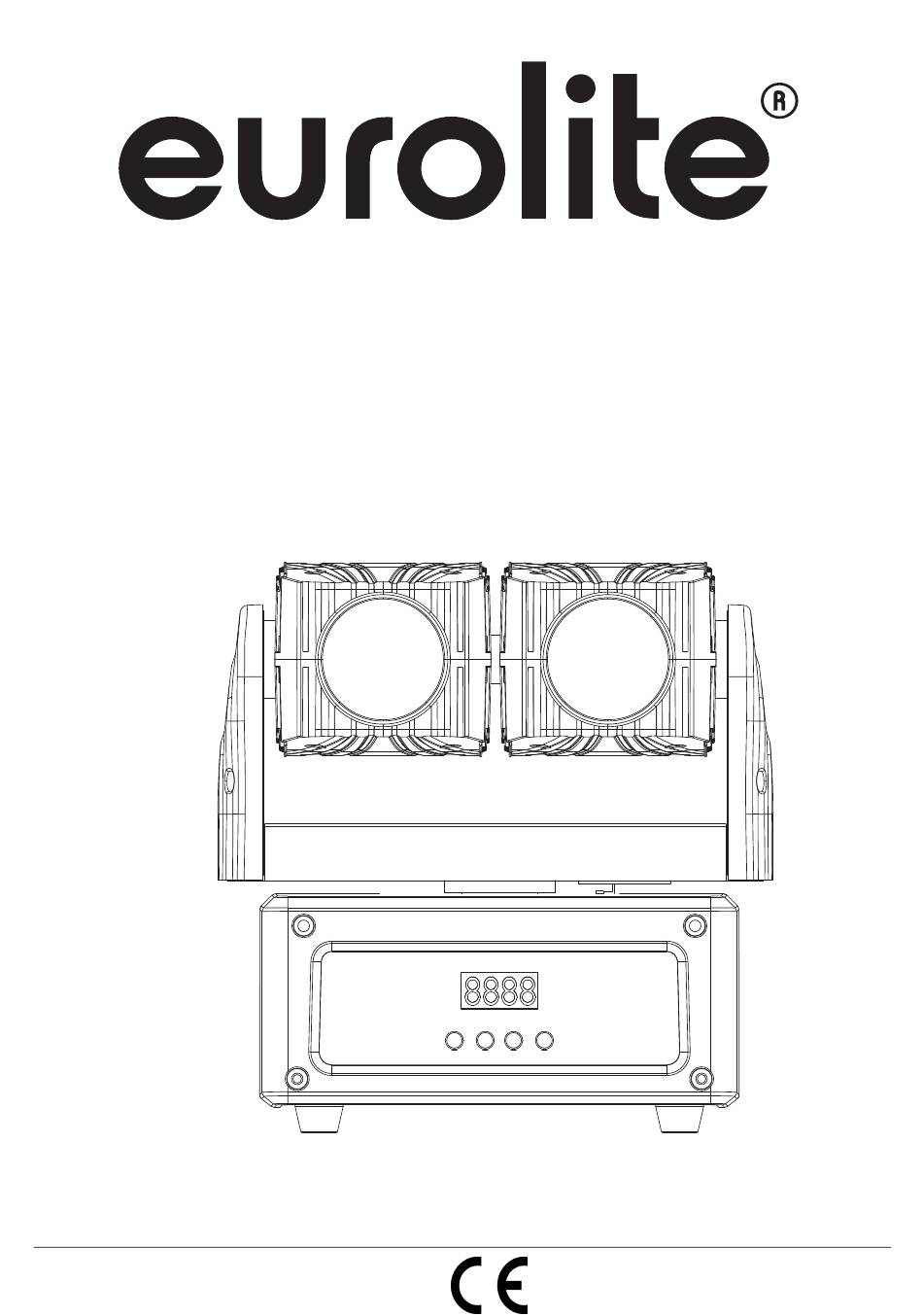

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL LED TMH-21.i Twin Moving-Head Beam Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Page 2: Table Of Contents
Inhaltsverzeichnis EINFÜHRUNG ..............................4 SICHERHEITSHINWEISE ..........................4 BESTIMMUNGSGEMÄSSE VERWENDUNG ....................6 GERÄTEBESCHREIBUNG ..........................7 Features ................................. 7 Geräteübersicht .............................. 8 INSTALLATION ..............................9 Projektormontage ............................9 Anschluss an den DMX-512 Controller / Verbindung Projektor – Projektor ..........10 Anschluss ans Netz ............................11 Anschluss zwischen Geräten ........................ - Page 3 Diese Bedienungsanleitung gilt für die Artikelnummer: 51785979 This user manual is valid for the article number: 51785979 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 3/31 00092157, Version 1.1...
-
Page 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED TMH-21.i Twin entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 5 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
-
Page 6: Bestimmungsgemässe Verwendung
BESTIMMUNGSGEMÄSSE VERWENDUNG Bei diesem Gerät handelt es sich um einen kopfbewegten LED-Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist für den Anschluss an 100-240 V, 50/60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z. -
Page 7: Gerätebeschreibung
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. -
Page 8: Geräteübersicht
Geräteübersicht (1) Projektorarm (2) Projektorkopf (3) LED/Linse (4) Steuereinheit (5) Menu-Taste (6) Up-Taste (7) Down-Taste (8) Enter-Taste (9) Display (10) Base (11) Gummifuß (12) DMX-Eingang (13) DMX-Ausgang (14) Spannungsversorgungsausgang (15) Spannungsversorgungseingang (16) Sicherungshalter (17) Lüftungsgitter (18) Schraubgewinde für Haken (19) Fangseilloch 8/31 00092157, Version 1.1... -
Page 9: Installation
INSTALLATION Projektormontage Die Aufhängevorrichtungen des Projektors muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz, erfolgen. -
Page 10: Anschluss An Den Dmx-512 Controller / Verbindung Projektor - Projektor
ACHTUNG! Montieren Sie den Projektor ausschließlich über einen geeigneten Haken. Achten Sie darauf, dass das Gerät sicher befestigt wird. Vergewissern Sie sich, dass die Verankerung stabil ist. Das Gerät kann direkt auf den Boden gestellt werden oder in jeder möglichen Position im Trussing installiert werden, ohne seine funktionellen Eigenschaften zu verändern. -
Page 11: Anschluss Ans Netz
Belegung der XLR-Verbindung: Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Sollen DMX-Controller mit anderen XLR-Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden. Aufbau einer seriellen DMX-Kette: Schließen Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nächsten Gerätes an. -
Page 12: Bedienung
BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der LED TMH-21.i Twin den Betrieb auf. Während des Reset justieren sich die Motoren aus und das Gerät ist danach betriebsbereit. Standalone-Betrieb Der LED TMH-21.i Twin lässt sich im Standalone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den LED TMH-21.i Twin vom Controller und rufen Sie das vorprogrammierte Programm, wie im Kapitel Control Board beschrieben, auf. -
Page 13: Dmx-Protokoll
DMX-Protokoll Mode/Channel Decimal Hexad. Percentage Eigenschaft 17 CH 24 CH Horizontale Bewegung (PAN) Wenn Sie den Regler verschieben, bewegen Sie den Kopf horizontal (PAN). Allmähliches Einstellen des 255 00 FF 0% 100% Kopfes bei langsamen Schieben des Reglers (0-255, 128-Mitte). Der Kopf kann an jeder gewünschten Einstellung angehalten werden. - Page 14 Strobe 00 03 Keine Funktion 128 04 80 Strobe-Effekt mit zunehmender Geschwindigkeit Strobe-Effekt über Zufallsgenerator mit zunehmender 129 255 81 FF 51% 100% Geschwindigkeit Dimmerintensität Allmähliche Einstellung der Dimmerintensität von 0 bis 255 00 FF 0% 100% 100 % 255 00 FF 0% 100% Allmähliche Einstellung der Intensität von 0 bis 100 % Grün 255 00 FF 0% 100%...
-
Page 15: Control Board
Funktion Farben - Beam 2 00 0A 0% Keine Funktion 20 0B 14 15 1E 8% Grün 40 1F 28 12% 16% Rot + Grün 29 32 16% 20% Blau 33 3C 20% 24% Rot + Blau 70 3D 46 24% 27% Grün + Blau 47 50 28% 31% Rot + Grün + Blau... -
Page 16: Reinigung Und Wartung
Addr Mit dieser Funktion können Sie die DMX-Startadresse über das Control Board einstellen. Mit dieser Funktion lässt sich über das Control Board der DMX-Kanal-Modus auswählen. Mit dieser Funktion lässt sich die PAN-Bewegung umkehren. tilt/til2 Mit dieser Funktion lässt sich die TILT-Bewegung umkehren. Play Auto - Mit dieser Funktion lässt sich das interne Programm aufrufen. -
Page 17: Sicherungswechsel
ACHTUNG! Die Linse muss gewechselt werden, wenn diese sichtbar beschädigt ist, so dass ihre Wirksamkeit beeinträchtigt ist, z. B. durch Sprünge oder tiefe Kratzer! Die Linsen sollte wöchentlich gereinigt werden, da sich sehr schnell Nebelfluidrückstände absetzen, die die Leuchtkraft des Gerätes erheblich reduzieren. Die Lüftungsschlitze monatlich reinigen. Reinigen Sie das Innere des Projektors mindestens einmal im Jahr mit einem Staubsauger oder einer Luftbürste. -
Page 18: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED TMH-21.i Twin. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Page 19 If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer.
-
Page 20: Operating Determinations
OPERATING DETERMINATIONS This device is a LED moving-head lighting effect for creating decorative effects. This product is allowed to be operated with an alternating current of 100-240 V, 50/60 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Page 21: Description Of The Device
DESCRIPTION OF THE DEVICE Features RGBW Moving Head Beam with two separately controllable LED heads and unlimited PAN movement • With Infinity function for unlimited PAN movement • TILT movement for each LED head separately and steplessly adjustable • Equipped with two 10 W quadcolor LEDs (CREE) with RGBW colors •... -
Page 22: Installation
(11) Rubber foot (12) DMX input (13) DMX output (14) Power output (15) Power input (16) Fuse holder (17) Ventilation grille (18) Screw thread for clamp (19) Safety bond hole INSTALLATION Rigging The installation of the projector has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. - Page 23 The operator has to make sure that safety-relating and machine-technical installations are approved by an expert after every four year in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are approved by a skilled person once a year.
-
Page 24: Dmx-512 Connection / Connection Between Fixtures
A safety bond which already hold the strain of a crash or which is defective must not be used again. DANGER TO LIFE! Before taking into operation for the first time, the installation has to be approved by an expert! Screw an appropriate clamp via the screw thread on the bottom of the device. -
Page 25: Connection With The Mains
Connection with the mains Connect the device to the mains with the enclosed power supply cable. The occupation of the connection-cables is as follows: Cable International Brown Live Blue Neutral Yellow/Green Earth The earth has to be connected! If the device will be directly connected with the local power supply network, a disconnection switch with a minimum opening of 3 mm at every pole has to be included in the permanent electrical installation. -
Page 26: Dmx-Controlled Operation
DMX-controlled operation You can control the projectors individually via your DMX-controller. Every DMX-channel has a different occupation with different features. The individual channels and their features are listed under DMX-protocol. Addressing The Control Board allows you to assign the DMX starting address, which is defined as the first channel from which the LED TMH-21.i Twin will respond to the controller. - Page 27 PAN/TILT1/TILT2 speed 255 00 FF 0% 100% Decreasing speed PAN function 00 37 No function 56 127 38 7F 22% 50% Unlimited PAN rotation forwards 128 199 80 C7 50% 78% Unlimited PAN rotation backwards 200 255 C8 FF 78% 100% No function Color function 00 0A...
- Page 28 47 50 28% 31% Red + green + blue 81 123 51 7B 32% 48% Color change “switching 1” 124 166 7C A6 49% 65% Color change “fading” 167 209 A7 D1 65% 82% Color change “switching 2” 210 255 D2 FF 82% 100% No function Strobe - Beam 1 00 03...
-
Page 29: Control Board
Control Board The Control Board offers several features: you can simply set the starting address or run the pre- programmed program. The main menu is accessed by pressing Menu until the display is lit. Browse through the menu by pressing Menu. -
Page 30: Cleaning And Maintenance
CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year. -
Page 31: Technical Specifications
TECHNICAL SPECIFICATIONS Power supply: 100-240 V AC, 50/60 Hz ~ Power consumption: 30 W DMX control channels: 17/24 DMX512 connection: 3-pin XLR Sound-control: via built-in microphone Flash-rate: 18 Hz LED type: 10 W QCL, RGBW Number of LEDs: Maximum PAN-movement: unlimited Maximum TILT-movement: 270°...
