HMS Networks Intesis INMBSPAN001R000 Safety Instruction

Interfaz INMBSPAN001R000
Instrucciones de seguridad
ATENCIÓN
Siga atentamente estas instrucciones
instalación. Un manejo inadecuado puede ocasionar daños
graves para su salud y daños irreparables en la interfaz y/o
en la unidad interior del aire acondicionado.
• Esta interfaz debe ser instalada por personal técnico
acreditado (electricista, instalador
cualificado) y siguiendo
seguridad.
• La interfaz debe ser instalada en una ubicación con acceso
restringido.
• Antes de manipular en el interior del aire acondicionado,
asegúrese de que está completamente desconectado de la
red eléctrica.
• En caso de instalación mural de la interfaz junto a la unidad
interior de aire acondicionado, fije la interfaz de forma
segura siguiendo las instrucciones del diagrama de abajo.
Instrucciones de instalación
• Desconecte el aire acondicionado de la red eléctrica.
• Fije la interfaz a la pared junto a la unidad interior del aire
acondicionado siguiendo las instrucciones del diagrama de
abajo o dentro de la unidad interior del aire acondicionado
(respete las instrucciones de seguridad anteriores).
• Conecte la interfaz al bus R1R2 en cualquier punto del
mismo. El bus R1R2 es el bus que conecta la unidad
interior de aire acondicionado y el mando por cable, es un
par de hilos que se conectan los terminales R1 R2. La
conexión R1R2 no tiene polaridad.
• Conecte el bus EIA-485 al conector EIA485 de la interfaz.
Respete la polaridad.
• Tape la unidad interior del aire acondicionado y vuelva a
conectarla a la red eléctrica.
• Siga las instrucciones del Manual de Usuario para la
configuración y puesta en servicio de la interfaz.
• Siga las instrucciones de
configurar la interfaz a través de los micro interruptores.
IMPORTANTE: El cable a
INMBSPAN001R000 al bus R1R2 puede ser cualquier cable de dos
hilos. La distancia máxima para el bus R1R2 es de 500 metros
(1640.42 pies). Consulte el Manual del aire acondicionado para
más detalles.
NOTA: En algunas unidades interiores no existe el conector R1R2
y en su lugar existen dos cables para la conexión del Control
Remoto. Utilice dichos cables para conectar el bus R1R2. Consulte
el Manual de Usuario de su unidad interior para más información.
IMPORTANTE: Si se conecta el mando del fabricante al mismo
bus, la comunicación puede perderse.
Unidad interior de A.A.
Internal
electronic
control board
Tarjeta
Control
electrónico
El Manual de Usuario está disponible en - The User's Manual is available at:
https://intesis.com/products/ac-interfaces/panasonic-gateways/panasonic-modbus-vrf-pa-rc2-mbs-1
Doc. Rev 1.2
© HMS Industrial Networks S.L.U - All rights reserved
This information is subject to change without notice
de seguridad e
o personal técnico
todas las instrucciones de
la página siguiente para
usar para la conexión de
(No es obligatorio tenerlo en la red)
(It is not mandatory to have it in the network)
Control Remoto
Remote Controller
2 1
AC Indoor Unit
R2
R1
Max 500 m / 1640.42 ft

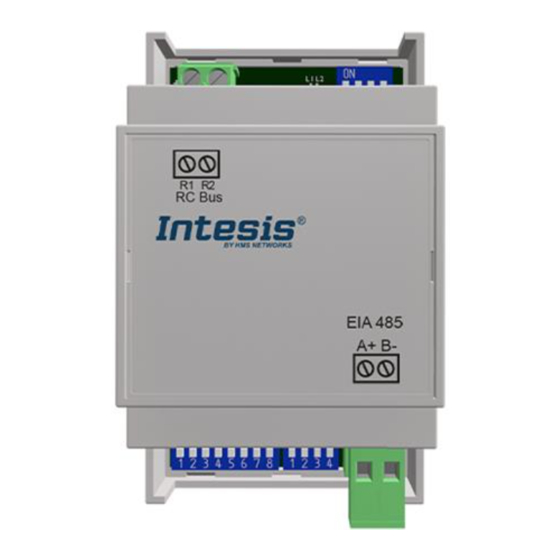

Interface INMBSPAN001R000
Safety intructions
WARNING
Follow carefully this safety and installation instructions. Not
proper work may lead to a serious damage for your health and
may harm seriously the interface and/or the AC indoor unit.
• This interface must be installed by accredited technical
personnel (electrician, installer
personnel) and they must follow all the safety instructions.
• This interface must be installed in an acces restricted
location
• Before manipulating the AC indoor unit, make sure it is
completely disconnected from Mains Power.
• In case of wall mounting of the interface next to the AC
indoor unit, attach the
instructions of the diagram below.
Installation instructions
• Disconnect the air conditioning from the Mains Power.
• Attach the interface next to the AC indoor unit (wall
mounting) following the instructions of the diagram below or
install it inside the AC indoor unit (respect the safety
instructions given above).
• Connect the interface to R1R2 bus in any point of the bus.
The R1R2 bus is the bus that connects the AC indoor unit
and the wired Remote Controller. It is a two-wire bus
connecting terminals R1R2. The R1R2 connection has no
specific polarity.
• Connect the EIA-485 bus to the connector EIA485 of the
interface.
• Close the AC indoor unit and reconnect it to Mains Power.
• Follow the instructions on the User's Manual to configure
and commission the interface.
• Follow the instructions of the next page to configure the
interface through on-board DIP-switches.
IMPORTANT: The cable
INMBSPAN001R000 to R1R2 bus can be any two-wire cable. The
maximum distance for bus R1R2 is 500 meters (1640.42 ft).
Check the Manual of the AC indoor unit for more details.
NOTE: In some indoor unit models the R1R2 connector is not
available. In its place there is a pair of cables to connect the
Remote Controller. Use these cables to connect the R1 R2 bus.
Check your indoor unit User's Manual for more information.
IMPORTANT: If a wired remote controller of the AC manufacturer
is connected in the same bus, communication may shut down.

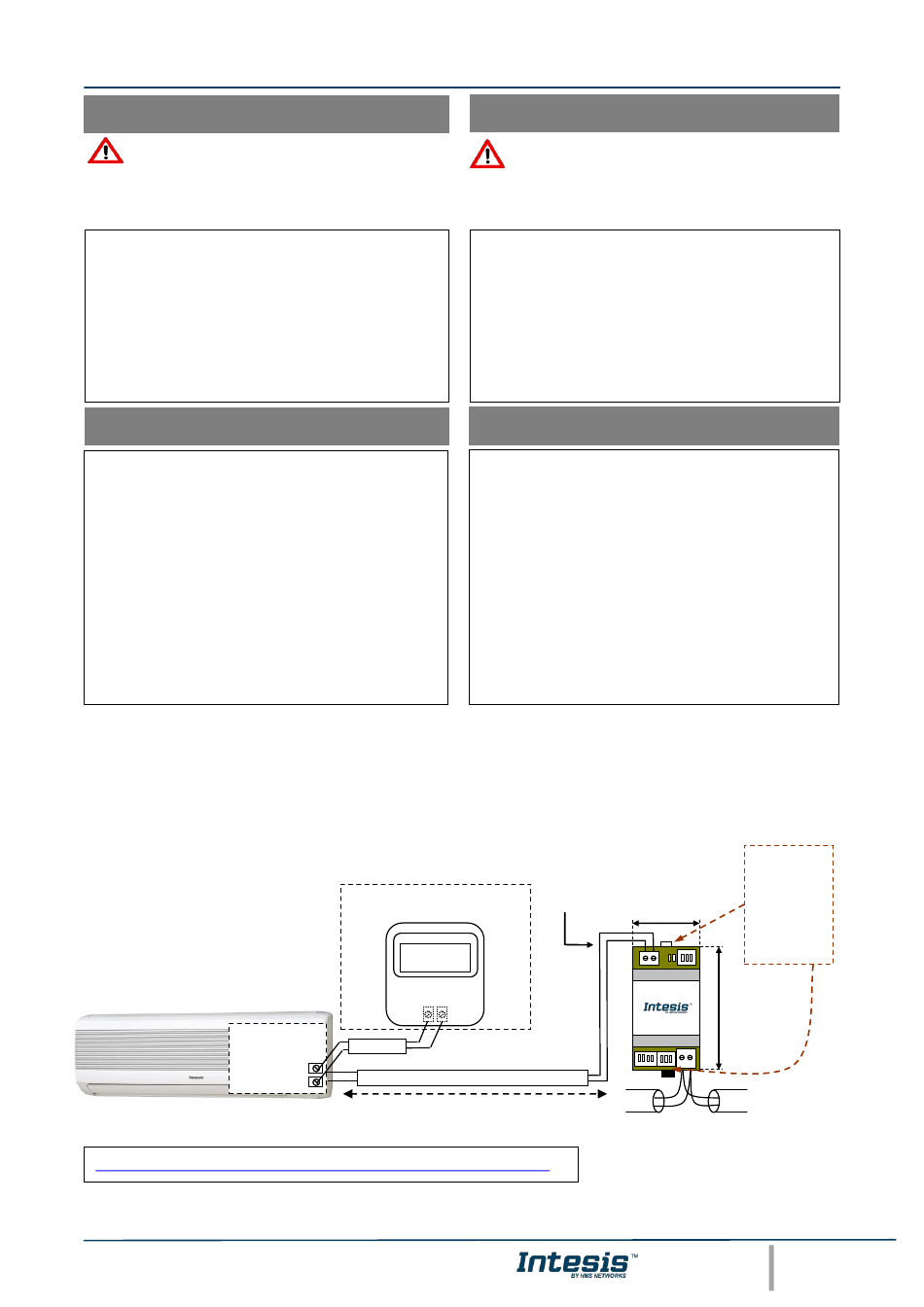

Conexión al bus R1R2.
Cable de dos hilos.
Connection to R1R2
bus. Two wire cable.
53 mm / 2.1"
R1 R2
AC Unit
or qualified technical
interface safely following the
used for connection
Para fijación mural
extraiga hacia fuera
las grapas superior
e inferior hasta oir
el "click".
For wall mounting
extract the upper
and down staples
until you hear the
"click".
90 mm / 3.5"
EIA485
A+ B-
MODBUS RTU
EIA-485
Bus
URL https://www.intesis.com
of
1 / 2
