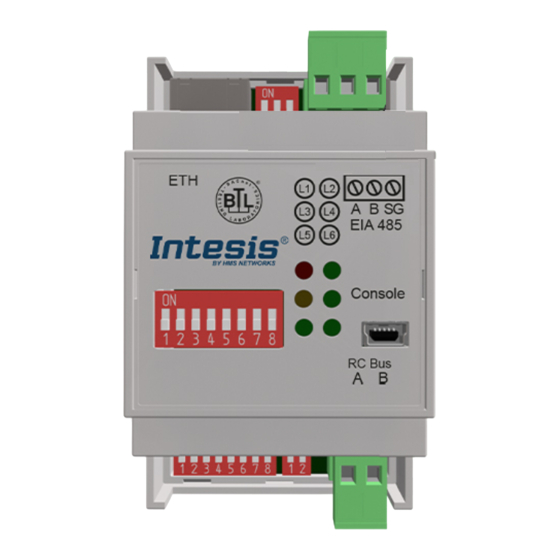

HMS Networks Intesis INBACHIT001R000 Quick Start Manual

Interfaz INBACHIT001R000
Instrucciones de seguridad
ATENCIÓN
Siga atentamente estas instrucciones de seguridad e
instalación. Un manejo inadecuado puede ocasionar daños
graves para su salud y daños irreparables en el interfaz
y/o en la unidad interna del aire acondicionado.
• Esta interfaz debe ser instalada por personal técnico
acreditado (electricista, instalador, o personal técnico
cualificado) y siguiendo las instrucciones de seguridad.
• Antes de manipular en el interior del aire acondicionado,
asegúrese de que está completamente desconectado de
la red eléctrica.

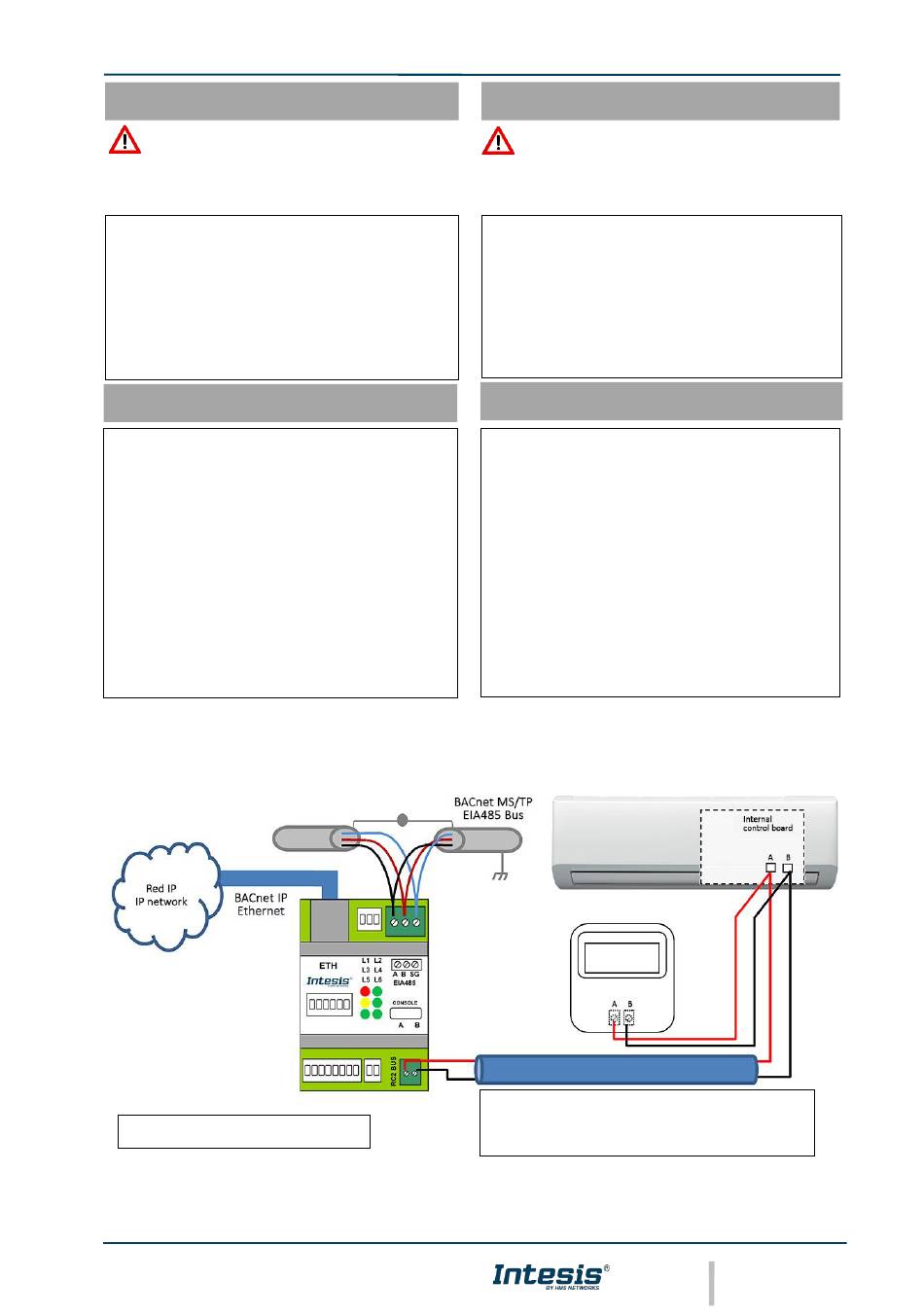

• En caso de instalación mural junto a la unidad interior
del aire acondicionado, fije la interfaz de forma segura
siguiendo las instrucciones del diagrama de abajo.
• La interfaz debe ser instalada en una ubicación con
acceso restringido.
Instrucciones de instalación
• Desconecte el sistema Daikin de la red eléctrica.
• Fije el interfaz a la pared junto a la unidad interior del
aire acondicionado siguiendo
diagrama de abajo (respete
seguridad anteriores).
• Conecte la interfaz al bus A B en cualquier punto del
mismo. El bus A B es el bus que conecta la unidad
interior de aire acondicionado y el mando por cable, es
un par de hilos que se conectan los terminales A B, este
bus no tiene polaridad.
• Conecte el bus EIA485 al conector EIA485 de la interfaz
(para conexión MS/TP) o el cable RJ45 al conector ETH
(para conexión IP).
• Tape la unidad interior del aire acondicionado y vuelva a
conectarlo a la red eléctrica.
• Siga las instrucciones del manual de usuario para la
configuración y puesta en servicio del interfaz.
• Siga las instrucciones de la página siguiente para
configurar la interfaz a través de los Micro Interruptores.
IMPORTANTE: El cable para la conexión de INBACDAI001R000 al bus
A B puede ser cualquiera de dos hilos, la distanccia máxima para el bus
A B es de 500 metros, consulte el manual del aire acondicionado para
más detalles.
IMPORTANTE: Si se conecta el mando del fabricante al mismo bus, la
comunicación puede perderse. Si esto ocurre, utilice el puerto USB para
alimentar el dispositivo.
BACnet MS/TP
EIA485 Bus
*Default static IP address: 192.168.100.246
*Dirección IP estática por defecto: 192.168.100.246
NOTA 1: En caso de tener la necesidad de realizar pruebas y no tener
acceso al sistema de AA, el Puerto USB se puede utilizar para alimentar el
equipo, junto con un alimentador externo USB.
Doc. r1.0
© HMS Industrial Networks S.L.U - All rights reserved
This information is subject to change without notice
Interface INBACHIT001R000
las instrucciones del
las instrucciones de
IMPORTANT: The cable used for connection of INBACHIT001R000 to A B
bus can be any two-wire cable, the maximum distance for bus A B is 500
meters, consult the manual of the AC indoor unit for more details.
IMPORTANT: If a wired remote controller of the AC manufacturer is
connected in the same bus, communication may shut down. In case this
happens, please use the USB connector to power the device to overcome
this situation.
Conexión de la malla
Shield connection
Conecte la malla a tierra
sólo en un punto
Connect shield to ground
only at one point
Conexión al bus A B.
Cable de dos hilos.
Connection to A B bus.
Two wires cable.
NOTE 1: USB port can be used, along with an external USB power
converter, to power the device for testing purposes if the AC unit is not
present.

Safety instructions

WARNING
Follow carefully this safety and installation instructions.
Improper work may lead to serious harmful for your
health and also may damage seriously the interface and/or
the AC indoor unit.
• This interface must be installed by accredited technical
personnel (electrician, installer, or technical personnel)
and following all the safety instructions.
• Before manipulating the AC indoor unit be sure it is
completely disconnected from Mains power.
• In case of wall mounting of the interface beside the AC
indoor unit, fix the interface
instructions of the diagram below.
• This interface must be installed in an access restricted
location.

Installation instructions

• Disconnect the Daikin system from Mains Power.
• Fix the interface beside the AC indoor unit (wall
mounting) following the instructions in the diagram below
(respect the safety instructions given above).
• Connect the interface to A B bus in any point of the bus.
The A B bus is the bus that connects the AC indoor unit
and the wired remote controller, is a two-wire bus
connecting terminals A B of both, this A B connection has
no specific polarity.
• Connect the EIA485 bus to the connector EIA485 of the
interface (for MS/TP connection) or the RJ45 cable to the
ETH connector (for IP connection).
• Close the AC indoor unit and reconnect it to Mains Power.
• Follow the instructions on the user manual for configuring
and commissioning the interface.
• Follow the instructions of the next page to configure the
interface through on-board DIP-switches.
(Optional)
FCC:
This device complies with part 15 of the FCC Rules. Operation is
subject to the following two conditions:
1) This device may not cause harmful interference
2) This device must accept any interference received, including
interference that may cause undesired operation.
URL
safely following the
https://www.intesis.com
1 / 2
