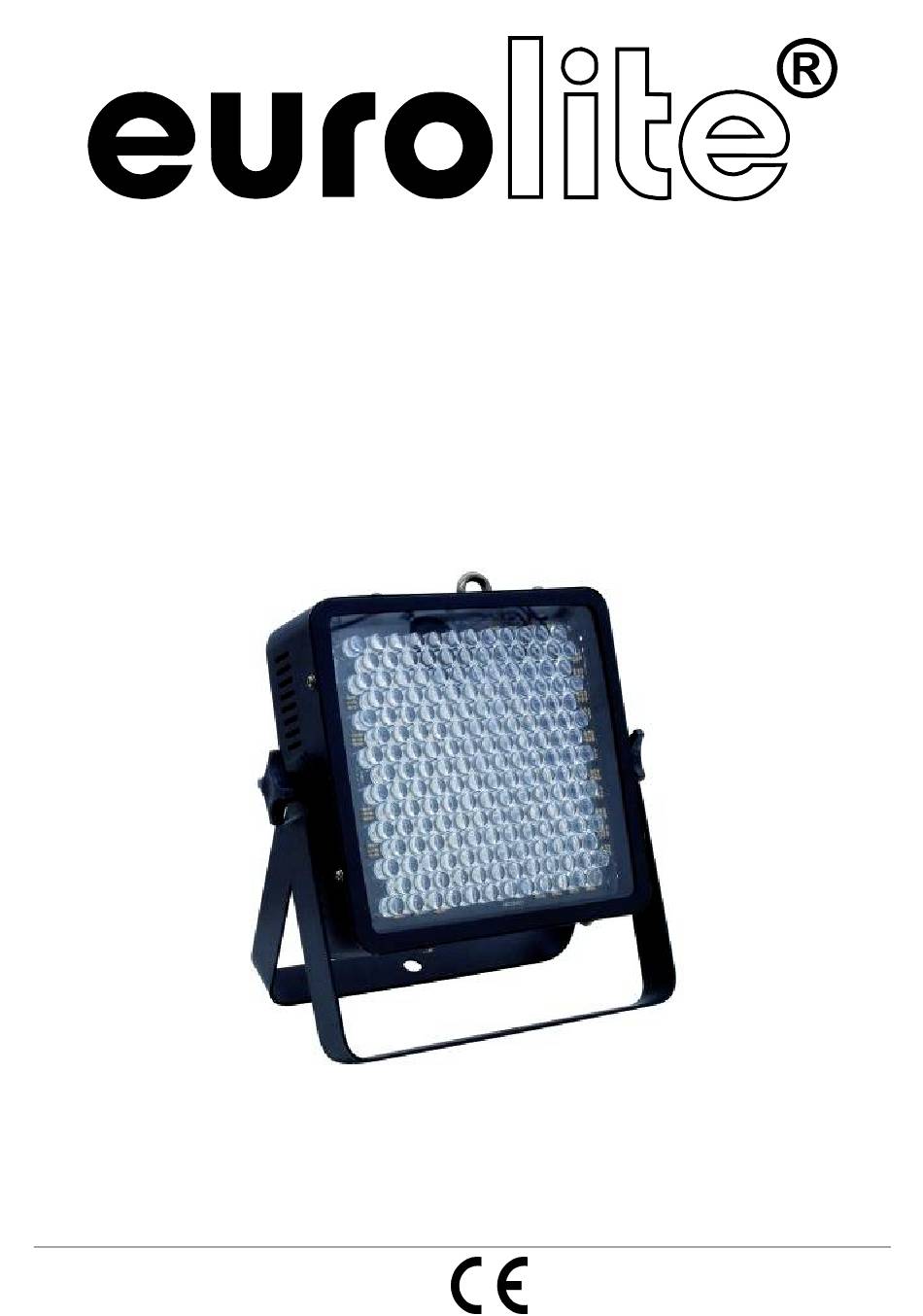

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL LED SLS-400 © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Page 2: Table Of Contents
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51915350 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/22 00047276.DOC, Version 1.2... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED SLS-400 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 4 Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes und zu tödlichen Stromschlägen führen. Den Netzstecker immer als letztes einstecken.
-
Page 5: Bestimmungsgemäße Verwendung
BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z. -
Page 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features Slimline LED-Spot mit 180 x 10-mm-LED • Flache Gehäuseform für minimalen Platzbedarf bei der Montage • Zweiter Montagebügel für sicheren Halt beim Aufstellen • Komfortable Adressierung und Einstellung über Control Board mit LED-Anzeige • Funktionen: statische Farben, RGB-Farbmischung, interne Programme, Dimmer, Strobe, Musiksteuerung •... - Page 7 Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz, erfolgen. Diese zweite Aufhängung muss so beschaffen und angebracht sein, dass im Fehlerfall der Hauptaufhängung kein Teil der Installation herabfallen kann. Während des Auf-, Um- und Abbaus ist der unnötige Aufenthalt im Bereich von Bewegungsflächen, auf Beleuchterbrücken, unter hochgelegenen Arbeitsplätzen sowie an sonstigen Gefahrbereichen verboten.
-
Page 8: Dmx512-Ansteuerung
Hängen Sie das Sicherungsseil in der dafür vorgesehenen Fangsicherung ein und führen Sie es über die Traverse bzw. einen sicheren Befestigungspunkt. Hängen Sie das Ende in dem Schnellverschlussglied ein und ziehen Sie die Sicherungsmutter gut fest. Der maximale Fallabstand darf 20 cm nicht überschreiten. Ein Sicherungsseil, das einmal der Belastung durch Absturz ausgesetzt war oder beschädigt ist, darf nicht mehr als Sicherungsseil eingesetzt werden. -
Page 9: Master/Slave-Betrieb
Bitte beachten: Es dürfen max. 8 Geräte in Reihe betrieben werden. Nach jeweils 8 Geräten muss erneut die Spannungsversorgung angeschlossen werden. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der LED SLS-400 den Betrieb auf. Das LED Display leuchtet auf und Sie können die gewünschten Einstellungen mit den Tasten MODE, UP oder DOWN auswählen. -
Page 10: Stand Alone Modus
Stand Alone Modus Einstellung der festen Farben Modus: Wert: Funktion: Grün Blau Cyan Magenta Gelb Weiß Einstellung der internen Programme Modus: Wert: Funktion: Endlosschleife in 7 Farben, Wechsel in 3-Sekundentakt Endlosschleife in 7 Farben, Überblendung in 3-Sekundentakt Endlosschleife in 3 Farben, Wechsel in 3-Sekundentakt Endlosschleife in 3 Farben, Überblendung in 3-Sekundentakt... -
Page 11: Dmx-Protokoll
Dies ist der Fall wenn - kein 3-poliges XLR-Kabel (DMX Signalkabel vom Controller) in die DMX-Eingangsbuchse des Gerätes gesteckt wurde. - der Controller ausgeschaltet oder defekt ist. - das Kabel oder der Stecker defekt ist oder das Signalkabel nicht richtig eingesteckt ist. DMX-Protokoll 5-Kanal-Modus Kanal:... -
Page 12: Sicherungswechsel
0,5 m Mindestabstand zum angestrahlten Objekt: 0,1 m Sicherung: F 1 A, 250V Zubehör: EUROLITE DMX LED Operator 1 Best.-Nr. 70064501 EUROLITE DMX LED Operator 4 Best.-Nr. 70064504 EUROLITE DMX LED Operator IR2DMX Best.-Nr. 70064511 EUROLITE IR-Steuerung für LED Effekte Best.-Nr. -
Page 13: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED SLS-400. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Page 14 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.
-
Page 15: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Page 16: Description Of The Device
DESCRIPTION OF THE DEVICE Features Slimline LED spot with 180 x 10 mm LED • Flat housing form requires minimal space when rigging • Second mounting bracket for safe standing installation • Comfortable addressing and setting via control panel with LED display •... - Page 17 The installation must always be secured with a secondary safety attachment, e.g. an appropriate catch net. This secondary safety attachment must be constructed in a way that no part of the installation can fall down if the main attachment fails. When rigging, derigging or servicing the device staying in the area below the installation place, on bridges, under high working places and other endangered areas is forbidden.
-
Page 18: Dmx512 Control
A safety bond which already held the strain of a crash or which is defective must not be used again. Adjust the desired inclination-angle via the mounting-bracket and tighten the fixation screws. DANGER TO LIFE! Before taking into operation for the first time, the installation has to be approved by an expert! DMX512 control The wires must not come into contact with each other, otherwise the devices will not work at all, or will not work properly. -
Page 19: Connection With The Mains
OPERATION After you connected the spot to the mains, the EUROLITE LED SLS-400 starts running. The LED display lights up and you can choose the desired mode via the buttons MODE, UP and DOWN. -
Page 20: Dmx-Mode
Setting internal programs Mode: Value: Function: Endless loop in 7 colors, change every 3 seconds Endless loop in 7 colors, fade every 3 seconds Endless loop in 3 colors, change every 3 seconds Endless loop in 3 colors, fade every 3 seconds Endless loop in 7 colors, via sound control Endless loop in 3 colors,... -
Page 21: Cleaning And Maintenance
Channel: Value: Function: 000 – 255 Green (0 – 100%) Channel: Value: Function: 000 – 255 Blue (0 – 100%) Channel: Value: Function: 000 – 255 Dimmer (0 – 100%) Channel: Value: Function: 000 – 000 No function 001 – 005 Sound Control (7 colors) 006 –... -
Page 22: Technical Specifications
EUROLITE DMX LED Operator 1 No. 70064501 EUROLITE DMX LED Operator 4 No. 70064504 EUROLITE DMX LED Operator IR2DMX No. 70064511 EUROLITE IR remote for LED effects No. 51914130 IEC extension cable, 1m No. 30235200 EUROLITE TH-50S Theatre hook, black No. 58000651 Saveking Safety bond 3x600 black No.
