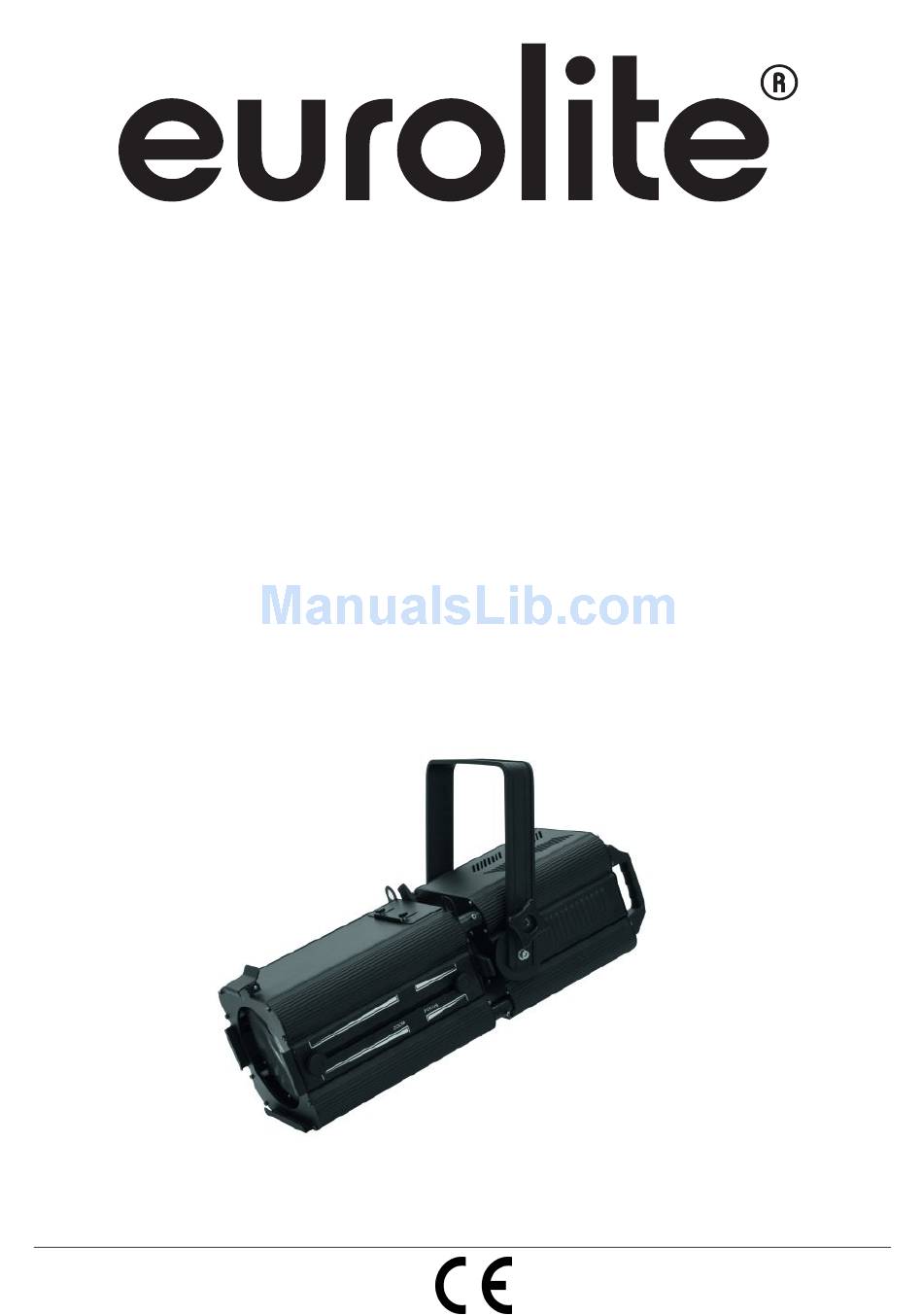

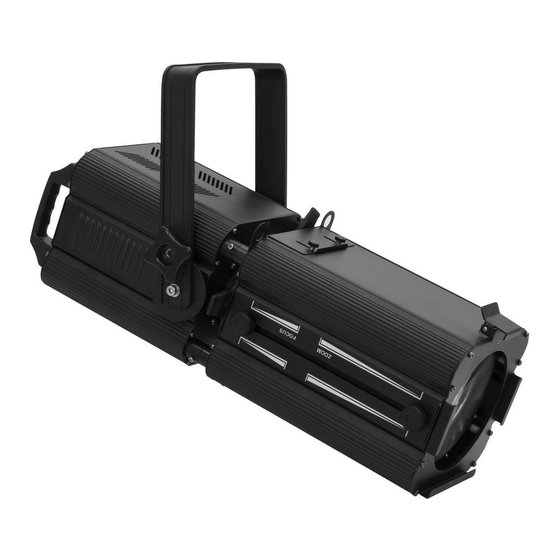

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL LED PFE-120 3000K Profile Spot Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Page 2: Table Of Contents
Diese Bedienungsanleitung gilt für die Artikelnummer:/ This user manual is valid for the article number: 40001981 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/23 00094464.DOC, Version 1.1... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED PFE-120 3000K Profile Spot entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Page 5: Bestimmungsgemässe Verwendung
BESTIMMUNGSGEMÄSSE VERWENDUNG Bei diesem Gerät handelt es sich um einen Verfolgerscheinwerfer, der ausschließlich für den professionellen Einsatz auf Bühnen, in Diskotheken, Theatern etc. vorgesehen ist. Dieses Produkt ist für den Anschluss an 100 - 240 V, 50/60 Hz~ Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. -
Page 6: Gerätebeschreibung
(3) Profilschieber (4) Montagebügel (5) Fangsicherungen (6) Isolierte Griffe (7) Spannungsversorgungseingang über P-Con MODE ENTER DOWN Einbaubuchse LED PFE-120 3000K Profile Spot No. 40001981, EAN 4026397557008 0-240V 50/60Hz 110W (8) DMX Eingang T =45°C T =65°C 0.3m (9) DMX Ausgang Steinigke Showtechnic GmbH Andreas-Bauer-Str. - Page 7 Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz, erfolgen. Diese zweite Aufhängung muss so beschaffen und angebracht sein, dass im Fehlerfall der Hauptaufhängung kein Teil der Installation herabfallen kann.
-
Page 8: Anschluss An Den Dmx-512 Controller
Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicher- heitsvorkehrungen verursacht werden! Hängen Sie das Sicherungsseil in der dafür vorgesehenen Fangsicherung ein und führen Sie es über die Traverse bzw. einen sicheren Befestigungspunkt. Hängen Sie das Ende in dem Schnellverschlussglied ein und ziehen Sie die Sicherungsmutter gut fest. -
Page 9: Master/Slave Betrieb
Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. An der Rückseite der EUROLITE LED PFE-120 3000K Profile Spot befindet sich eine XLR-Einbaubuchse und ein XLR-Einbaustecker, über die sich mehrere Geräte miteinander verbinden lassen. Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Dieses Gerät arbeitet dann als Master-Gerät und steuert alle weiteren Slave-Geräte, die über ein DMX-Kabel mit dem Master-Gerät... -
Page 10: Control Board
Zoomeinstellung - DMX MODUS STANDALONE-MODUS Der LED PFE-120 3000K Profile Spot lässt sich im Standalone-Betrieb ohne Controller einsetzen. Trennen Sie dazu das Gerät vom Controller. Dimmer Drücken Sie die MODE-Taste um den Dimmer-Modus zu wählen. Wenn das Display „Dimmer“ anzeigt, drücken Sie die ENTER-Taste. -
Page 11: Dmx-Modus
Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern. Adressierung des Geräts Die Startadresse ist der erste Kanal, auf den der LED PFE-120 3000K Profile Spot auf Signale vom Controller reagiert. Um die Startadresse einzustellen drücken Sie die MODE-Taste bis das Display „DMX512“ anzeigt. Drücken Sie die ENTER-Taste zur Bestätigung. -
Page 12: Dmx-Protokoll
DMX-Protokoll Kanal 1 – Dimmer: Zunehmende Helligkeit Wert: Funktion: 000 – 255 0 – 100 % Kanal 2 –Strobe: Zunehmende Geschwindigkeit Wert: Funktion: 000 – 009 Keine Funktion 010 – 255 0 – 100 % Kanal 3 – Dimmergeschwindigkeit (Sprungantwort) Wert: Funktion: 000 –... -
Page 13: Technische Daten
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile. Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den autorisierten Fachhandel ersetzt werden, um Gefährdungen zu vermeiden. Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung. TECHNISCHE DATEN Spannungsversorgung: 100-240 V AC, 50/60 Hz ~... -
Page 14: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED PFE-120 3000K Profile Spot. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Page 15 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.
-
Page 16: Operating Determinations
OPERATING DETERMINATIONS This device is a follow spot designed for professional use on stages, in discotheques, theatres etc. This product is allowed to be operated with an alternating voltage of 100 - 240 V, 50/60 Hz~ and was designed for indoor use only. -
Page 17: Description Of The Device
(6) Insulated handles (7) Power supply via P-Con socket (8) DMX in MODE ENTER DOWN (9) DMX out LED PFE-120 3000K Profile Spot No. 40001981, EAN 4026397557008 0-240V 50/60Hz 110W (10) Power output via P-Con socket T =45°C T =65°C 0.3m... -
Page 18: Installation
INSTALLATION Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Page 19: Dmx-512 Connection / Connection Between Fixtures
The master/slave-operation enables that several devices can be synchronized and controlled by one master- device. On the rear panel of the LED PFE-120 3000K Profile Spot you can find an XLR-jack (DMX Out) and an XLR- plug (DMX In), which can be used for connecting several devices. -
Page 20: Connection With The Mains
Plug the power cord into a grounded electrical outlet that matches the rated voltage of the machine. OPERATION After you connected the spot to the mains, the EUROLITE LED PFE-120 3000K Profile Spot starts running. The LC display lights up and you can choose the desired mode via the buttons MODE, ENTER, UP and DOWN. -
Page 21: Stand Alone-Mode
STAND ALONE-MODE In the Stand Alone mode, the LED PFE-120 3000K Profile Spot can be used without controller. Disconnect the LED PFE-120 3000K Profile Spot from the controller. Dimmer Press the MODE button until the display shows “Dimmer”. Press ENTER to confirm. -
Page 22: Dmx-Protocol
Controlling: After having addressed EUROLITE LED PFE-120 3000K Profile Spot, you may now start operating it via your lighting controller. Note: After switching on, the device will automatically detect whether DMX 512 data is received or not. If the data is received, the LC display lights up permanently. -
Page 23: Technical Specifications
CAUTION! The lens has to be replaced when it is obviously damaged, so that its function is impaired, e. g. due to cracks or deep scratches! The objective lens will require weekly cleaning as smoke-fluid tends to building up residues, reducing the light-output very quickly.
