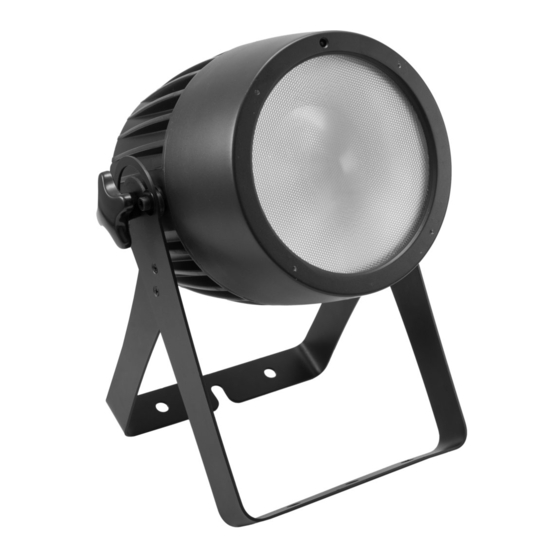

- Page 1 THEATRE COB 200 WW/CW Theatre Spot Bedienungsanleitung User Manual LED Theatre COB 200 WW/CW LED-Theater-Scheinwerfer mit 200-Watt-COB-LED, WW/CW LED Theatre spot with 00 W COB LED , WW/CW (optional) WW/CW 17° STROBE STAND MASTER SLAVE ALONE No. 41602034 www.eurolite.de...
-
Page 2: Table Of Contents
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 41602034 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/36 00131472, Version 1.1... -
Page 3: Einführung
Bequeme Fernsteuerung per mitgelieferter IR-Fernbedienung EUROLITE IR-7 • Musiksteuerung über eingebautes Mikrofon mit einstellbarer Mikrofonempfindlichkeit • 2, 4, 5 oder 7 DMX-Kanäle wählbar • Kompatibel zu QuickDMX - das Funk-DMX-System von Eurolite • Phantomgespeiste USB-Buchse für QuickDMX-Empfänger (Zubehör) • Schwenkbarer Montagebügel •... -
Page 4: Sicherheitshinweise
SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen LED-Theater-Scheinwerfer, mit dem sich dekorative Lichteffekte erzeugen lassen. - Page 5 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 65 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.
-
Page 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG (1) Feststellschraube (8) Netzanschluss (2) Infrarotsensor für die Fernbedienung (9) DMX-Eingang (3) 200-W-COB-LED, WW/CW (10) DMX-Ausgang (4) Stand- und Montagebügel (11) USB-Buchse für QuickDMX- (5) 4 Bedientasten mit LCD Funkempfänger (6) Mikrofon (12) Netzausgang (7) Fangseilöse 6/36 00131472, Version 1.1... -
Page 7: Installation
INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist. -
Page 8: Anschlüsse
ANSCHLÜSSE Gerät 1 Gerät 2 Gerät 3 Startadresse 1 Startadresse 8 Startadresse 15 DMX-Controller Program Chase32 Step100 DMX512-Ansteuerung Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu über 3-polige XLR-Anschlüsse. Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX- Kabel. -
Page 9: Netzanschluss
Netzanschluss Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt erlaubt. Schließen Sie das beiliegende Netzkabel an und stecken den Netzstecker in eine geerdete Schutzkontaktsteckdose ein. Damit ist das Gerät eingeschaltet. Zum Ausschalten ziehen Sie den Netzstecker aus der Steckdose. Schließen Sie das Gerät nicht über einen Dimmer an die Netzspannung an. -
Page 10: Bedienung
Betriebsart. Nehmen Sie nun die notwendigen Menüeinstellungen für die jeweilige Betriebsart mit den Bedientasten vor. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert. Das Gerät kann entweder im Standalone-Modus über das Bedienfeld und die Fernbedienung EUROLITE IR-7 oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden. -
Page 11: Standalone-Betrieb
Standalone-Betrieb Automatikbetrieb Im Automatikbetrieb stehen 6 verschiedene Showprogramme zur Verfügung die mit einer einstellbaren Geschwindigkeit ablaufen. Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart AUTO anzeigt. Bestätigen Sie mit der Taste ENTER. Wählen Sie das gewünschte Showprogramm (01-06) mit den Tasten UP und DOWN. Bestätigen Sie mit der Taste ENTER. -
Page 12: Fernbedienung
Farbüberblendung Im Modus FADING lässt sich die Geschwindigkeit für Farbüberblendung einstellen. Drücken Sie die Taste MENU so oft, bis das Display das Menu FADING anzeigt. Bestätigen Sie mit der Taste ENTER. Wählen Sie mit den Tasten UP und DOWN die gewünschte Geschwindigkeit (00-99). Bestätigen Sie mit der Taste ENTER. -
Page 13: Dmx-Betrieb
Hinweise: • Die Fernbedienung wird mit eingesetzter Batterie geliefert. Damit die Batterie während der Lagerung nicht entladen werden kann, befindet sich eine Isolierfolie zwischen der Batterie und den Batteriekontakten. Ziehen Sie vor dem ersten Betrieb die Folie auf der Rückseite der Fernbedienung aus dem Batteriehalter heraus. - Page 14 5-Kanal-Modus Kanal Wert Funktion 000 – 255 Gesamthelligkeit 0-100% Master-Dimmer 000 – 009 Keine Funktion Strobe-Effekt 010 – 255 Strobe mit zunehmender Geschwindigkeit 0-100% 000 – 009 Keine Funktion 010 – 039 2500K 040 – 069 2700K 070 – 099 3200K Farbtemperatur 100 –...
-
Page 15: Reinigung Und Wartung
040 – 049 Auto Programm 4 050 – 059 Musikgesteuertes Programm 1 060 – 069 Musikgesteuertes Programm 2 070 – 079 Musikgesteuertes Programm 3 080 – 255 Musikgesteuertes Programm 4 Geschwindigkeit 000 – 255 Geschwindigkeit Interne Programme, zunehmend Interne Programme REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. -
Page 16: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 100-240 V AC, 50/60 Hz Gesamtanschlusswert: 150 W Schutzart: IP20 Schutzklasse: Stromeinspeisung P-Con (blau), Einbauversion Stromanschluss: Stromanschlusskabel mit Schutzkontaktstecker (mitgeliefert) Stromausgang: P-Con (grau), Einbauversion LED: 1 x COB (Chip-on-board) 200 W, CW/WW Farbtemperatur: 2500K - 5700K Blitzrate: 0 - 20 Hz DMX-Kanäle: 2;... -
Page 17: Zubehör
EUROLITE Diffusorscheibe 40° für Theatre 200 Best.-Nr. 41602026 EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE Sicherungsseil A 3x600mm bis 5kg, silber Best.-Nr. 58010310 EUROLITE DMX Kabel XLR 3pol 3m schwarz Best.-Nr. 3022785H PSSO DMX Kabel XLR 3pol 3m schwarz Neutrik Best.-Nr. -
Page 18: Introduction
Color temperature adjustable from 2500K – 5700K • Addressing via control panel with LCD and four operating buttons • Convenient wireless control via included IR remote control EUROLITE IR-7 • Sound-control via built-in microphone with adjustable microphone sensitivity • Supports QuickDMX - the wireless DMX system from Eurolite •... -
Page 19: Safety Instructions
SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as described in this manual to avoid accidental injury or damage. Intended use • This device is an LED theatre spot for creating decorative lighting effects. This device is designed for professional use in the field of event technology, e.g. - Page 20 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 65°C during use. Avoid contact by persons and materials. •...
-
Page 21: Description Of The Device
DESCRIPTION OF THE DEVICE (1) Fixation screw (7) Safety eyelet (2) Infrared sensor for the remote control (8) Power input (3) 200 W COB LED, WW/CW (9) DMX input (4) Mounting stand/bracket (10) DMX output (5) LCD and operating buttons (11) USB port for QuickDMX wireless receiver (6) Microphone (12) Power output... -
Page 22: Installation
INSTALLATION WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations. The device may be placed on the floor or fastened to a truss or similar rigging structure. -
Page 23: Connections
CONNECTIONS Device 1 Device 2 Device 3 Start Address 1 Start Address 8 Start Address 15 DMX Controller Program Chase32 Step100 DMX512 control A DMX512 data link is required in order to control the device via DMX. The device provides 3-pin XLR connectors for DMX connection. -
Page 24: Power Supply
Power supply The device uses an auto-range power supply that accepts input voltages between 100 und 240 volts. Connect the device via the mains cable to a grounded mains socket. Thus the unit is switched on. To switch off the unit, disconnect the power plug. Do not connect the unit to the mains voltage via a dimmer. -
Page 25: Operation
The operating modes can be selected by means of the display and the control buttons. All settings remain stored even if the device is disconnected from the mains. The device can be operated in stand-alone mode via the control board and the EUROLITE IR-7 remote control or in DMX-controlled mode via any commercial DMX controller. -
Page 26: Stand-Alone Mode
Stand-alone mode Automatic mode In automatic mode, 6 show programs are available that run at an adjustable speed. Press the MENU button so many times until AUTO is indicated in the display. Confirm with the ENTER button. Use the buttons UP and DOWN to select the desired show program (01–06). Confirm with the ENTER button. - Page 27 Fading program In FADING mode the speed for fading can be set. Press the MENU button so many times until FADING is indicated in the display. Confirm with the ENTER button. Use the buttons UP and DOWN to adjust the desired speed (00-99). Confirm with the ENTER button. Strobe effect In FLASH mode the speed for strobe effect can be set.
-
Page 28: Remote Control
Remote control IR-7 The device must be activated for remote control. For this, set menu item INFRARED to ON. When actuating a button, always direct the remote control towards the sensor. There must be no obstacles between remote control and the sensor. Button Function BLACKOUT... -
Page 29: Dmx Operation
DMX operation Setting the number of DMX channels and the DMX starting address For operation with a controller with DMX512 protocol, the device is equipped with 7 control channels. However, it can also be switched to a mode with 2, 4 or 5 channels if different functions are required. To be able to operate the device with a DMX controller, the DMX starting address must be set for the first DMX channel. - Page 30 5-channel mode Channel Value Function 000 – 255 Total brightness 0-100% Master dimmer 000 – 009 No function Strobe effect 010 – 255 Strobe with increasing speed, 0-100% 000 – 009 No function 010 – 039 2500K 040 – 069 2700K 070 –...
- Page 31 7-channel mode Channel Value Function 000 – 255 Total brightness 0-100% Master dimmer 000 – 009 No function Strobe effect 010 – 255 Strobe with increasing speed, 0-100% 000 – 255 Warm white 0-100% 000 – 255 Cold white 0-100% 000 –...
-
Page 32: Cleaning And Maintenance
CLEANING AND MAINTENANCE The outside of the device should be cleaned periodically to remove contaminants such as dust etc. The lenses, in particular, should be clean to ensure that light will be emitted at maximum brightness. Disconnect the device from power and allow it to cool before cleaning. Clean the surface with a soft lint-free and moistened cloth. -
Page 33: Technical Specifications
TECHNICAL SPECIFICATIONS Power supply: 100-240 V AC, 50/60 Hz Power consumption: 150 W IP classification: IP20 Protection class: Mains input P-Con (blue), mounting version Power Power connection: supply cord with safety plug (provided) Power output: P-Con (gray), mounting version LED: 1 x COB (chip-on-board) 200 W, CW/WW Color temperature: 2500K - 5700K... -
Page 34: Accessories
