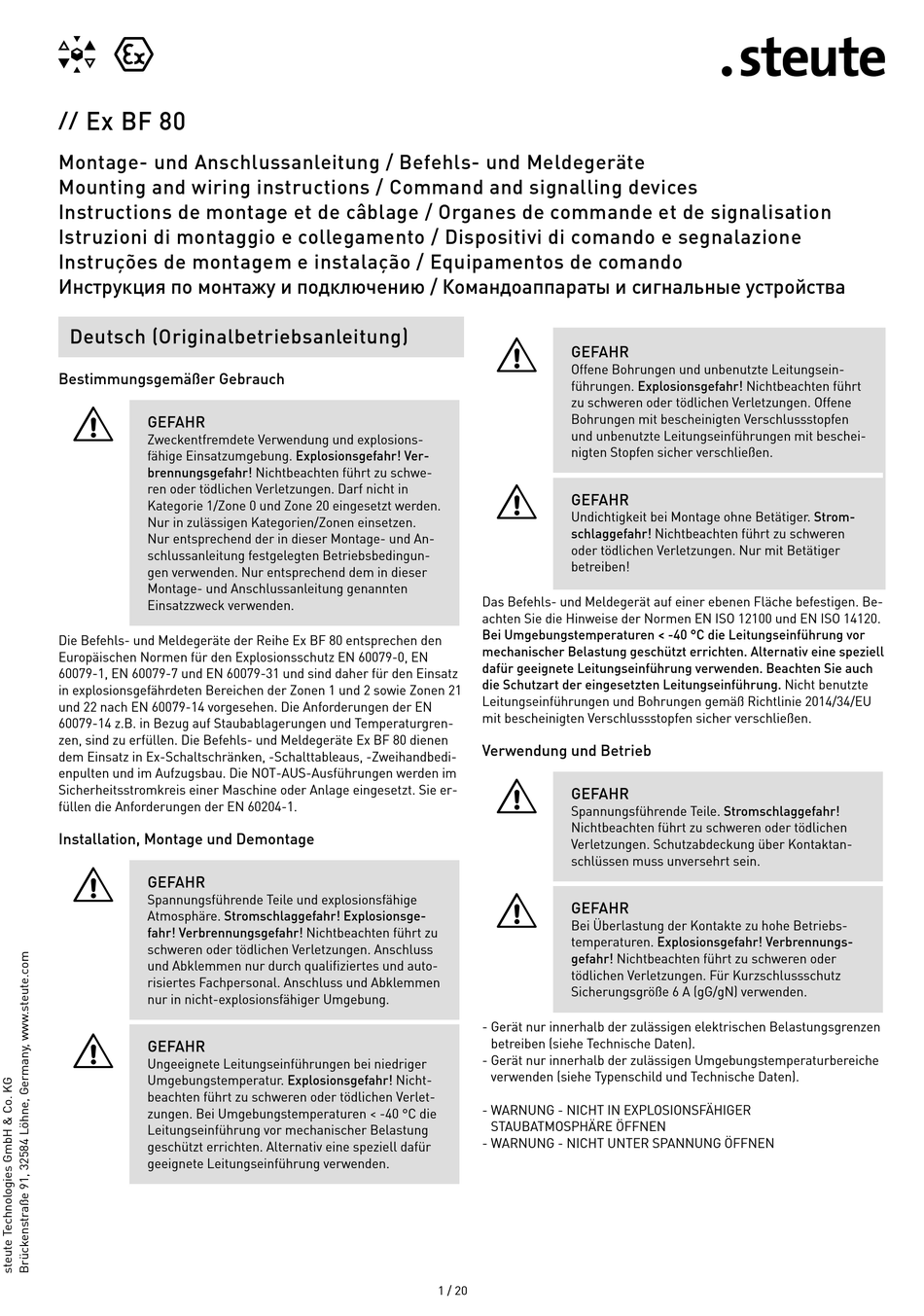

steute Ex BF 80 Mounting And Wiring Instructions

Ex BF 80
//
Montage- und Anschlussanleitung / Befehls- und Meldegeräte
Mounting and wiring instructions / Command and signalling devices
Instructions de montage et de câblage / Organes de commande et de signalisation
Istruzioni di montaggio e collegamento / Dispositivi di comando e segnalazione
Instruções de montagem e instalação / Equipamentos de comando
Инструкция по монтажу и подключению / Командоаппараты и сигнальные устройства
Deutsch (Originalbetriebsanleitung)
Bestimmungsgemäßer Gebrauch
=
GEFAHR
Zweckentfremdete Verwendung und explosions-
fähige Einsatzumgebung. Explosionsgefahr! Ver-
brennungsgefahr! Nichtbeachten führt zu schwe-
ren oder tödlichen Verletzungen. Darf nicht in
Kategorie 1/Zone 0 und Zone 20 eingesetzt werden.
Nur in zulässigen Kategorien/Zonen einsetzen.
Nur entsprechend der in dieser Montage- und An-
schlussanleitung festgelegten Betriebsbedingun-
gen verwenden. Nur entsprechend dem in dieser
Montage- und Anschlussanleitung genannten
Einsatzzweck verwenden.
Die Befehls- und Meldegeräte der Reihe Ex BF 80 entsprechen den
Europäischen Normen für den Explosionsschutz EN 60079-0, EN
60079-1, EN 60079-7 und EN 60079-31 und sind daher für den Einsatz
in explosionsgefährdeten Bereichen der Zonen 1 und 2 sowie Zonen 21
und 22 nach EN 60079-14 vorgesehen. Die Anforderungen der EN
60079-14 z.B. in Bezug auf Staubablagerungen und Temperaturgren-
zen, sind zu erfüllen. Die Befehls- und Meldegeräte Ex BF 80 dienen
dem Einsatz in Ex-Schaltschränken, -Schalttableaus, -Zweihandbedi-
enpulten und im Aufzugsbau. Die NOT-AUS-Ausführungen werden im
Sicherheitsstromkreis einer Maschine oder Anlage eingesetzt. Sie er-
füllen die Anforderungen der EN 60204-1.
Installation, Montage und Demontage
=
GEFAHR
Spannungsführende Teile und explosionsfähige
Atmosphäre. Stromschlaggefahr! Explosionsge-
fahr! Verbrennungsgefahr! Nichtbeachten führt zu
schweren oder tödlichen Verletzungen. Anschluss
und Abklemmen nur durch qualifiziertes und auto-
risiertes Fachpersonal. Anschluss und Abklemmen
nur in nicht-explosionsfähiger Umgebung.
=
GEFAHR
Ungeeignete Leitungseinführungen bei niedriger
Umgebungstemperatur. Explosionsgefahr! Nicht-
beachten führt zu schweren oder tödlichen Verlet-
zungen. Bei Umgebungstemperaturen < -40 °C die
Leitungseinführung vor mechanischer Belastung
geschützt errichten. Alternativ eine speziell dafür
geeignete Leitungseinführung verwenden.
=
GEFAHR
Offene Bohrungen und unbenutzte Leitungsein-
führungen. Explosionsgefahr! Nichtbeachten führt
zu schweren oder tödlichen Verletzungen. Offene
Bohrungen mit bescheinigten Verschlussstopfen
und unbenutzte Leitungseinführungen mit beschei-
nigten Stopfen sicher verschließen.
=
GEFAHR
Undichtigkeit bei Montage ohne Betätiger. Strom-
schlaggefahr! Nichtbeachten führt zu schweren
oder tödlichen Verletzungen. Nur mit Betätiger
betreiben!
Das Befehls- und Meldegerät auf einer ebenen Fläche befestigen. Be-
achten Sie die Hinweise der Normen EN ISO 12100 und EN ISO 14120.
Bei Umgebungstemperaturen < -40 °C die Leitungseinführung vor
mechanischer Belastung geschützt errichten. Alternativ eine speziell
dafür geeignete Leitungseinführung verwenden. Beachten Sie auch
die Schutzart der eingesetzten Leitungseinführung. Nicht benutzte
Leitungseinführungen und Bohrungen gemäß Richtlinie 2014/34/EU
mit bescheinigten Verschlussstopfen sicher verschließen.
Verwendung und Betrieb
=
GEFAHR
Spannungsführende Teile. Stromschlaggefahr!
Nichtbeachten führt zu schweren oder tödlichen
Verletzungen. Schutzabdeckung über Kontaktan-
schlüssen muss unversehrt sein.
=
GEFAHR
Bei Überlastung der Kontakte zu hohe Betriebs-
temperaturen. Explosionsgefahr! Verbrennungs-
gefahr! Nichtbeachten führt zu schweren oder
tödlichen Verletzungen. Für Kurzschlussschutz
Sicherungsgröße 6 A (gG/gN) verwenden.
- Gerät nur innerhalb der zulässigen elektrischen Belastungsgrenzen
betreiben (siehe Technische Daten).
- Gerät nur innerhalb der zulässigen Umgebungstemperaturbereiche
verwenden (siehe Typenschild und Technische Daten).
- WARNUNG - NICHT IN EXPLOSIONSFÄHIGER
STAUBATMOSPHÄRE ÖFFNEN
- WARNUNG - NICHT UNTER SPANNUNG ÖFFNEN
1 / 20
