Page 1
U s e r ’ s m a n u a l NHDC-2VE-6101-II NHDC-2H-6101-II...
Page 2
NHDC-2VE-6101-II, NHDC-2H-6101-II User's manual version 1.0 DIRECTIVES AND PRELIMINARY INFORMATION THE PRODUCT MEETS THE REQUIREMENTS CONTAINED IN THE FOLLOWING DIRECTIVES: DIRECTIVE 2014/30/EU OF THE EUROPEAN PARLIMENT AND OF THE COUNCIL of 26 February 2014 on the harmonisation of the laws of the Member States relating to electromagnetic compatibility (OJ L 96, 29.3.2014, p.
NHDC-2VE-6101-II, NHDC-2H-6101-II User's manual version 1.0 IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION. WARNING! USER IS NOT ALLOWED TO DISASSEMBLE THE CASING AS THERE ARE NO USER- SERVICEABLE PARTS INSIDE THIS UNIT.
NHDC-2VE-6101-II, NHDC-2H-6101-II User's manual version 1.0 GENERAL INFORMATION 1. Technical specification IMAGE CMOS sensor 1/3” SMARTSENS Image Sensor AHD 1080p, AHD 720p, TVI 1080p, TVI 720p, CVI 1080p, CVI 720p, Operating mode analog 960H 1920 (H) x 1080 (V) Number of Effective Pixels 1080p Resolution 0 lx (IR on) - B/W mode...
Page 5

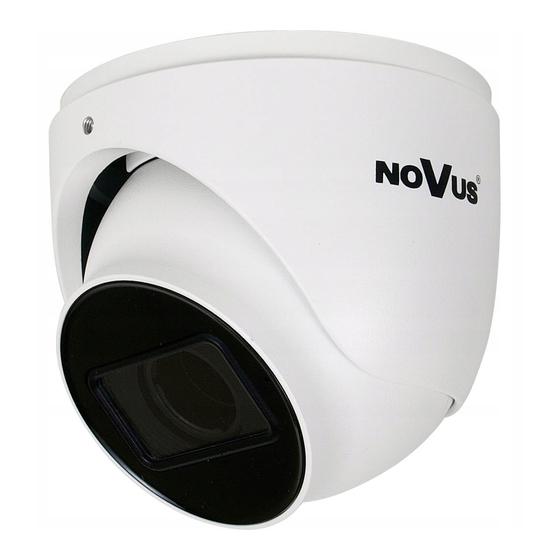

NHDC-2VE-6101-II, NHDC-2H-6101-II User's manual version 1.0 GENERAL INFORMATION 2. Camera dimensions NHDC-2H-6101-II: aluminium, white, fully cable managed wall mount bracket in-set included. Weight: 0.37 kg. NHDC-2VE-6101-II: vandal proof, aluminium, white. Weight: 0.4 kg 3. Contents of the package After opening, make sure that the package contains the following items: •...
Page 6
NHDC-2VE-6101-II, NHDC-2H-6101-II User's manual version 1.0 GENERAL INFORMATION Caution: If the device was brought from a room with a lower temperature, wait until it reaches the temperature of the room in which it is to work. Do not switch the device on immediately after bringing to a cooler place.
NHDC-2VE-6101-II, NHDC-2H-6101-II User's manual version 1.0 INSTALLATION AND ELECTRICAL CONNECTIONS 5. Electrical connections The camera should be powered by a stabilized power supply with parameters compatible with the camera power supply. For the output of the video signal, use a coaxial cable with an impedance of 75Ω, terminated with a BNC plug.
Page 8
NHDC-2VE-6101-II, NHDC-2H-6101-II User's manual version 1.0 SETTINGS IMAGE ENHANCE - image settings menu. You can set the contrast, sharpness, color saturation and enable 2D and 3D noise reduction mechanisms. VIDEO SETTINGS - menu for selecting the camera work standard (AHD, TVI, CVI and CVBS) and resolution.
Page 10
AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 0 546, kontakt@aat.pl www.novuscctv.com 2022-08-04 PF, TF...
Page 11
I n s t r u k c j a o b s ł u g i NHDC-2VE-6101-II NHDC-2H-6101-II...
Page 12
NHDC-2VE-6101-II, NHDC-2H-6101-II Instrukcja obsługi wersja 1.0 DYREKTYWY I INFORMACJE WSTĘPNE PRODUKT SPEŁNIA WYMAGANIA ZAWARTE W DYREKTYWACH: DYREKTYWA PARLAMENTU EUROPEJSKIEGO I RADY 2014/30/UE z dnia 26 lutego 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich odnoszących się do kompatybilności elektromagnetycznej (Dz.U. L 096 z 29.3.2014, s. 79-106, z późniejszymi zmianami) –...
NHDC-2VE-6101-II, NHDC-2H-6101-II Instrukcja obsługi wersja 1.0 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI URZĄDZENIA. UWAGA! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH PRACOWNIKÓW SERWISU.
NHDC-2VE-6101-II, NHDC-2H-6101-II Instrukcja obsługi wersja 1.0 INFORMACJE OGÓLNE 1. Dane techniczne OBRAZ Przetwornik obrazu matryca CMOS 1/3” SMARTSENS AHD 1080p, AHD 720p, TVI 1080p, TVI 720p, CVI 1080p, CVI 720p, Tryb pracy analog 960H Liczba efektywnych pikseli 1920 (H) x 1080 (V) Rozdzielczość...
Page 15
NHDC-2VE-6101-II, NHDC-2H-6101-II Instrukcja obsługi wersja 1.0 INFORMACJE OGÓLNE 2. Wymiary kamer NHDC-2H-6101-II: obudowa aluminiowa, w kolorze białym, uchwyt ścienny z przepustem kablo- wym w zestawie. Masa: 0.37 kg. NHDC-2VE-6101-II: obudowa wandaloodporna aluminiowa, w kolorze białym . Masa: 0.4 kg 3. Zawartość opakowania Po otwarciu należy upewnić...
Page 16
NHDC-2VE-6101-II, NHDC-2H-6101-II Instrukcja obsługi wersja 1.0 INFORMACJE OGÓLNE Uwaga: Jeżeli urządzenie przyniesione zostało z pomieszczenia o niższej temperaturze należy odczekać aż osiągnie temperaturę pomieszczenia, w którym ma pracować. Nie wolno włączać urządzenia bezpośrednio po przyniesieniu z chłodniejszego miejsca. Kondensacja zawartej w powietrzu pary wodnej może spowodować...
Page 17
NHDC-2VE-6101-II, NHDC-2H-6101-II Instrukcja obsługi wersja 1.0 INSTALACJA I POŁĄCZENIA ELEKTRYCZNE 5. Połączenia elektryczne Kamera powinna być zasilana przez zasilacz stabilizowany o parametrach zgodnych z zasilaniem kamery. Do wyprowadzenia sygnału wideo należy używać kabla koncentrycznego o impedancji 75Ω zakończonego wtykiem BNC. - gniazdo BNC, wyjście sygnału wideo - gniazdo zasilania 12VDC 6.
Page 18
NHDC-2VE-6101-II, NHDC-2H-6101-II Instrukcja obsługi wersja 1.0 USTAWIENIA IMAGE ENHANCE - menu ustawień obrazu. Możliwe jest ustawienie kontrastu, ostrości, nasycenia kolorów i włączenie mechanizmów redukcji szumów 2D i 3D. VIDEO SETTINGS - menu wybory standardu pracy kamery (AHD, TVI, CVI i CVBS) oraz rozdzielczości.
Page 20
AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 0 546, kontakt@aat.pl www.novuscctv.com/pl 2022-08-04 PF, TF...
