Entes SSRC-04P Manual

SIVI SEVİYE KONTROL RÖLELERİ
SSRC-04P
Genel
Sıvı seviye kontrol röleleri endüstriyel tesislerde ve yerel kullanımlarda yer alan depolardaki iletken sıvıların boşaltılmasını kontrol etmede kullanılır.

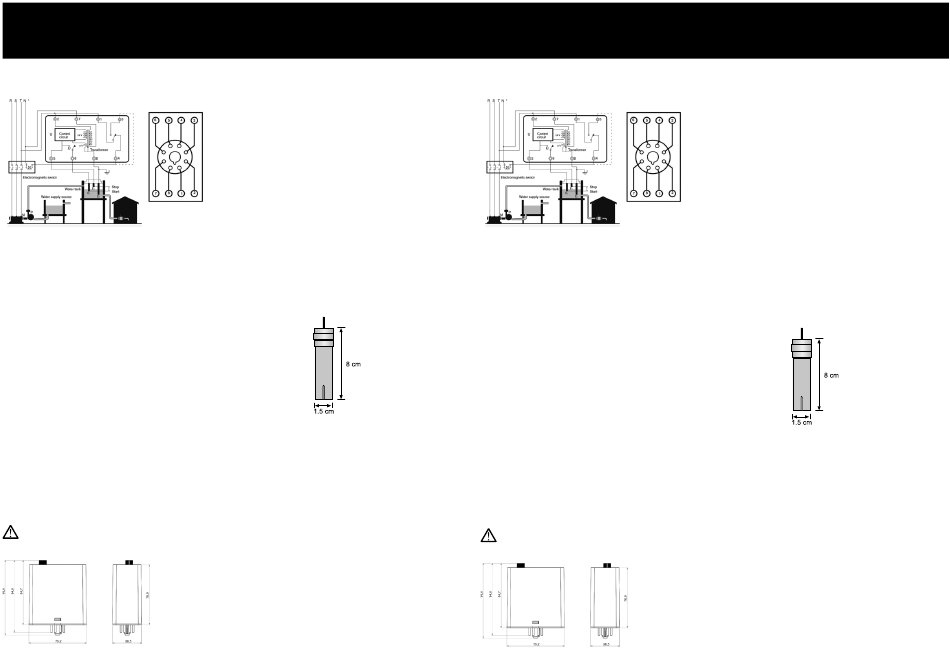

Bağlantı Şeması
Kullanım ve Çalışma Prensibi
Çıkış rölesi, iletken sıvı üst seviye elektroduna (E1) ulaştığında çeker ve alt seviye elektrodunun (E2) Sıvı ile teması kesildiğinde bırakır (pompa motorunun boş
tank ile çalışmasını önlemek için). E3 terminali, taban seviyesini hassasiyetle belirleyebilmek için tankıngövdesine bağlanmalıdır. Eğer tank iletken olmayan bir
malzeme ile yapılmışsa, E3 terminaline bir elektrod bağlanmalıdır. R(kW) (elektrodlar arası empedans) değişik sıvılar için 5-100 kW değerlerine ön paneldeki bir
düğme yardımıyla ayarlanabilir. Röle çekili iken ön paneldeki Out LED'i yanar.
NOT : Bu röle yanıcı sıvılarda kullanılamaz.
Teknik Bilgi
İşletme Aralığı (DU) : 190-260 V AC
İşletme Frekansı (f) : 50/60 Hz
Çıkış Kontakları : 1 C/O, 8A, 2000 VA, Cosj=1
Hassasiyet (R(kW)) : Ayarlanabilir 5-100 kW
İkaz Işığı : Out LED'i
Ortam Sıcaklığı : -5 °C ; + 50 °C
Bağlantı Şekli : Soket montaj
Boyutlar : 79x38,5 mm
Koruma Sınıfı : IP 20
Ağırlık : 0.2 kg
Klemens Kablo Kesitleri : 4 mm² (12AWG) stranded/örgülü rijit kablo
6 mm² (10AWG) solid/som iletken kablo
2x2.5 mm² (14AWG) solid/som iletken kablo
NOT : Kontak dayanımı omik yükte (Örn: Akkor flemanlı ampul, Rezistanslı cihazlar)8A' dir. Endüktif (Örn: AC motor, Florasan (Sargılı Balastlı) vb.) yada kapasitif
(Örn: Led sürücüler UPS, florasan ( Elektronik Balastlı ) , vb.) yük anahtarlanacaksa kontaktör kullanılması tavsiye edilir. Aksi takdirde cihazın röle kontaklarında
yapışma meydana gelebilir.
Güvenli Kullanım ve Kurulum İçin Uyarılar
Aşağıdaki talimatlara uyulmaması halinde yaralanma veya ölümle sonuçlanabilecek durumlar ortaya çıkabilir.
• Cihaz üzerindeki herhangi bir işlemden önce tüm besleme gerilimlerini kesiniz.
• Cihaz şebekeye bağlı iken ön paneli çıkarmayınız.
• Cihazı solvent veya benzeri maddelerle temizlemeyiniz. Cihazı temizlemek için sadece kuru bez kullanınız.
• Cihazı çalıştırmadan önce bağlantılarının doğru olduğunu kontrol ediniz.
• Cihazı panoya monte ediniz.
• Cihazınızdaki herhangi bir sorunda yetkili satıcınızla temas kurunuz
Yukarıdaki önlemlerin uygulanmaması sonucu doğabilecek istenmeyen durumlardan üretici firma hiç bir þekilde sorumlu tutulamaz.
Boyutlar
"Bu ürün, 30.05.2008 tarih ve 26891 sayılı resmi gazetede yayınlanan
EEE Yönetmeliğinin Madde 2 ve Ek-1A madde 9 kapsamındadır."
Sıvı Seviye Elektrodu
LIQUID LEVEL CONTROLLERS
SSRC-04P

General

Liquid level controllers are commonly used for the level and discharge control of conductive liquids in tanks located in industrial plants and domestic applications.

Connection Diagram

Operation Principles

See above connection diagram for SSRC-04P
The output contact switches ON when the liquid reaches the upper level electrode (E1). The output contact switches OFF when the lower level electrode (E2) is
no longer in contact with the liquid (in order to prevent the system to work with empty containers). E3 (Terminal 8) has to be connected to the container in order to
determine the bottomlevel accurately. If the container is made of a non conductive material, an additionalelectrode connected to E3 (Terminal 8) must be used.
R(kW) (i.e., impedance between electrodes) can be adjusted to 5-100 kW for different liquids by means of the knob on the front panel. The Out LED on the front
panel lights when the relay is ON position.
NOTE: This controller can not be used with flammable liquids.

Technical Data

Operating Range (DU) : 190-260 V AC
Rated Frequency (f) : 50/60 Hz
Output Contacts : 1 C/O, 8A, 2000 VA, Cosj=1
Sensitivity (R(kW)) : Adjustable 5-100 kW
Warning Light : Out LED on the front panel
Ambient Temperature : -5 °C ; + 50 °C
Installation : Socket mounting

Dimensions

: 79x38,5 mm
Protection Class : IP 20
Weight : 0.2 kg
Terminal Cable Crosssections : 4mm²(12AWG) solid conductor
6mm² (10AWG) stranded rigid conductor
2x2.5 mm² (14AWG) solid conductor
NOTE : The contact resistance at ohmic load (e.g. incandescent bulb, resistance devices ) is 8A.It is recommended to use a contactor if the inductive load (e.g.
AC motor, fluorescent, etc.) or capacitive load (e.g. led drivers,UPS, fluorescent (electronic ballast), etc) switch. Otherwise adhesion may occur in relay contacts.

Precautions For Installation And Safe Use

Failure to follow those instructions will result in death or serious injury.
• Disconnect all power before working on equipment.
• When the device is connected to the network, do not remove the front panel.
• Do not try to clean the device with solvent or the like. Only clean the device with a dried cloth.
• Verify correct terminal connections when wiring.
• Electrical equipment should be serviced only by your compedent seller.
• Mount device to the panel.
No responsibility is assured by the manufacturer or any of its subsidiaries for any consequences arising out of the use of this material.
Dimensions
Liquid Level Electrode
