- Page 1 2.4 GHz Wireless Microphone 2.4GHz无线麦克风套装 BY-WM3D BY-WM3U INSTRUCTION MANUAL 使用说明...
- Page 2 Thank you for purchasing BOYA! BY-WM3 is a 2.4GHz wireless microphone system, an all-inclusive solution for making it ideal for capturing audio clearly. It's compatible with most smartphones, tablets, DSLR cameras, consumer camcorders, PCs, etc. The charging case can charge the transmitters and receivers anywhere for a longer working time, and it's rechargeable via a USB-C port.

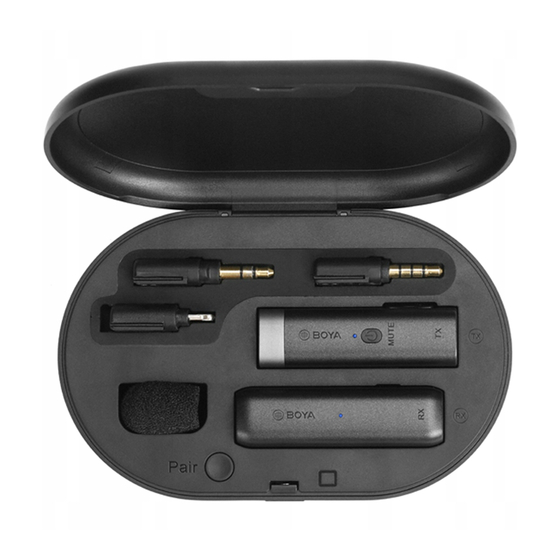

- Page 3 BY-WM3D consists of one clip-on transmitter, a portable receiver, charging case and their accessories as following: Transmitter Receiver Charging Case TRRS Audio TRS Audio Lightning Adapter Adapter Adapter Foam Windshield Charging Cable...
- Page 4 BY-WM3U consists of one clip-on transmitter, a portable receiver, charging case and their accessories as following: Transmitter Receiver Charging Case Type-C TRRS Audio TRS Audio Adapter Adapter Adapter Foam Windshield Charging Cable...
- Page 5 Product Structure: BY-WM3D： Transmitter 1. Built-in Microphone NOTE: For optimal sound detection, do not hold your hand against the microphone head. Please refer to page 9 for more details. 2. Power&Pairing Indicator 3. Power Button 4. +/- Button 5. Mic Clip 6.
- Page 6 Charging Case 15. TRS Audio Adapters’ Slot 17. TRRS Audio Adapters’ Slot 18. Foam Windshield’s Slot 19. Transmmitter’s Slot 20. Receiver’s Slot 21. Pair Button 22. Open Button 23. Battery Capacity Indicator 24. Catch 25. Charging Port (DC 5V) 26. Foam Windshield 27.
- Page 7 Receiver 7. Power&Pairing Indicator 8. Contacts 9. Power Button 10. Charging Contacts 11. Type-C Adapters 12. Contacts 13. TRRS Audio Adapters - For smartphone, laptop, tablet and others 14. TRS Audio Adapters - For DSLR, camcorder, recorder Charging Case 15. TRS Audio Adapters’ Slot 16.
- Page 8 Transmitter & Receivers’ LED Status Status Operation Indicator 1) Open the cover of case. 2) Long press the power Power On Lights On button of transmitter and receiver until they turn on. 1) Long press the power button of transmitter and 2) Put the device back to the case, and close the cover.
- Page 9 Charging Indicator (Charging Case) Flashes White Light in Cycle Charging Indicator (Transmitter & Receiver Charging) Transmitter Receiver Flashes White Light Flashes White Light...
- Page 10 How to use? Receiver Transmitter...
- Page 11 How to pairing？ Pairing Transmitter and Reciver by the Charging Case 1. Auto Pairing 1. Put the transmitter and receiver back to the case on the right position and direction, and close it. 2. Open the cover of the charging case again, the transmitter and receiver are powered on.
- Page 12 Features - 2.4 GHz Wireless Transmission Technology - One-touch Pairing, Fast Focus on Recording Subject - Fast-charging with Charging Case - Alternative Types of Adapter - Muting Function 2.4GHz Transmission Type Polar Pattern Omnidirectional Frequency Response 20Hz-20KHz (±3dB) Distortion <0.1% Sampling Rates 48 kHz Bit Depth...
- Page 13 CAUTION 1. Please use our original audio adapters which are equipped, it’s more compatible with the wireless microphone, and make the sound better. when there are no obstructions between the transmitter and receiver. This distance will vary depending on metal objects, people and other obstructions and on the signal strength.
-
Page 14: Maintenance
MAINTENANCE • Do not operate the device with wet hands or feet. • Take care to prevent the equipment from dropping down. Make sure that the device is properly fastened and reliably it inspected by a skilled electrician before you switch it on again. •... - Page 15 感谢您选择BOYA！ BY-WM3是一款2.4GHz无线麦克风系统，全功能解决方案， 兼容智能手机、平板电脑、单反相机、消费型摄像机、个人电脑等。 它的特别之处在于，体积小巧，长续航，并且通过多种接头，能够兼容 不同的设备。另外，BY-WM3配置充电盒，可为设备实现充电的同时， 提供收纳功能，方便携带。 当发射器和接收器电量快耗尽时，您只需要将设备放回充电盒进行充电。 1000毫安的电池容量，可通过USB-C接口进行充电。 轻便小巧使用方便，BY-WM3非常适合视频制作者、视频爱好者和 视频博客爱好者等人群。 包装清单 BY-WM3D： - 充电盒 - 领夹式迷你型发射器 - 便携式接收器 - MFi 认证Lightning音频转接头 - 3.5mm TRS 音频转接头、 - 3.5mm TRRS音频转接头； - 防风海绵 - 防风毛套 - 30cm Type-C 转 USB-A C充电线 BY-WM3U： - 充电盒...
- Page 16 BY-WM3D： 发射器 接收 充电盒 Lightning 转接头 转 接 头 转 接 头 转 充 电 线 防 风 棉 防 风 毛 套 BY-WM3U： 发射器 接收 充电盒 Type-C 转接头 转 接 头 转 接 头 转 充 电 线 防...
- Page 17 产品结构 BY-WM3D： 发射器 1. 内置麦克风 注意：为获得最佳收音效果， 请勿将手覆盖在发射器 顶部。 2. 电源&配对指示灯 3. 电源键 4. +/-按键 5. 背夹 6. 充电触点 接收器 7. 电源&配对指示灯 8. 触点 9. 电源键 10. 充电触点 11. MFi Lightning转接头 - For iPhone, iPad, iPod 12. 触点 13. TRRS转接头 - 适配手机，笔记本，平板...
- Page 18 充电盒 15. TRRS转接头凹槽 16. MFi Lightning转接头凹槽 17. TRS转接头凹槽 18. 防风棉凹槽 19. 发射器凹槽 20. 接收器凹槽 21. 配对键 22. 打开键 23. 电量指示灯 24. 卡扣 25. 充电口（直流电 5V） 26. 防风棉 27. 防风毛套 28. 30cmType-C充电线 BY-WM3U： 发射器 1. 内置麦克风 注意：为获得最佳收音效果， 请勿将手覆盖在发射器 顶部。 2. 电源&配对指示灯 3.
- Page 19 接收器 7. 电源&配对指示灯 8. 触点 9. 电源键 10. 充电触点 11. Type-C转接头 12. 触点 13. TRRS转接头 - 适配手机，笔记本，平板 14. TRS转接头 - 适配单反,摄像机, 录音笔 充电盒 15. TRRS转接头凹槽 16. Type-C转接头凹槽 17. TRS转接头凹槽 18. 防风棉凹槽 19. 发射器凹槽 20. 接收器凹槽 21. 配对键 22. 打开键 23. 电量指示灯 24.
- Page 20 发射器(TX)/接收器（RX）指示灯说明 状态 操作 指示灯 1) 打开充电盒上盖 开机 蓝灯亮起 2) 长按发射器和接收器电源键 1) 长按发射器和接收器电源键 关机 直至关机 灯熄灭 2) 放入充电盒，合上上盖 快速短按发射器和接收器电源键 进入配对模式 蓝灯快闪 两次 配对成功 蓝灯常亮 无连接/ 蓝灯慢闪 超距离/ 断开连接 低电量提醒 红灯闪烁 静音 短按发射器电源键 红灯慢闪 (只有发射器TX) 充电状态 红灯常亮 充电完成 红灯熄灭 充电盒指示灯状态 状 态 指...
- Page 21 指示灯状态 (充电盒) 指示灯循环闪烁 指示灯状态 (发射器&接收器充电) 发射器 接收器 指示灯闪烁 指示灯闪烁...
- Page 22 使用方法 接收器 发射器...
- Page 23 发射器(TX)/接收器（RX）指示灯说明 出厂默认配对，若设备断开或其他情况 请按下列步骤操作: 1. 快速配对（充电盒） 1) 方式1：自动配对 1. 将发射器和接收器放入充电盒，合上上盖； 2. 重新打开充电盒盖子,自动开启接收器和 接收器电源； 3. 发射器和接收器指示灯由蓝灯快闪变为 蓝灯常亮表示配对成功。 2) 方式2：一键对码 1. 将发射器和接收器放入充电盒； 2. 长按充电盒上的对码键进入配对模式； 3. 发射器和接收器指示灯由蓝灯快闪变为蓝 灯常亮表示配对成功。 2. 手动配对（单个发射器和接收器) 1. 开启接收器和接收器电源； 2. 连续短按两次发射器和接收器上的电源 键，使其进入配对模式； 3. 发射器和接收器指示灯由蓝灯快闪变为 蓝灯常亮表示配对成功。 完成配对后，请按以下步骤操作： 1. 选择适配的转接头，推入接收器的凹槽。 2. 将接收器插入相应设备中。 3. 准备开始录音。 （充电状态下，请确保设备完全放入充电盒）...
- Page 24 特点 - 2.4GHz信号传输技术 - 充电盒开盖开机，自动秒连 - 一键配对功能，快速复位 - 发射器一键静音，音量可调节 - 轻巧便携 - 充电盒快速充电，提升续航时间 - 配备各类型转接头，兼容手机，相机等多设备 参数 信号传输 2.4 GHz 拾音模式 全向型 频率响应 20Hz-20KHz（±3dB） 失真 ＜0.1% 采样率 48kHz 位宽 16位 信噪比 ≥75 dB 灵敏度 -42dB±3dB (1dB=1V/Pa@1kHz） 操作距离 20米（无障碍距离） 功耗 TX: 80mW RX: 60mW 输出功率...
- Page 25 警告 1. 请使用我们配置的原装转接头，它兼容不同类型的设备，并且 能提升音质效果。 2. 提供操作范围仅是大致的参考数值，是发射器和接收器在无障碍情况 下的操作距离。当遇到金属物品、人以及其它障碍时，实际操作距离 会根据信号强度发生变化。 重要事项 • 当你录音时，请勿触碰发射器顶部及接收器。否则，噪音也将 收录进去。 • 请勿将发射器靠近高压器械或设备，这将会产生强大的电磁场，并且 产生噪音影响音质。 • 请勿将发射器和接收器在炎热或潮湿的环境下使用或存放。 • 当相机存放在箱子时，确保接收器已从相机上拆卸。 警告 • 将设备放在儿童接触不到的地方。 • 请勿使用漏电电池或将电池弃置热源或火源处。...
- Page 26 保养方法 • 操作设备时请保持手的干燥。 • 务必按照说明书的方法来清洁设备。 • 保护好设备以防跌落，确保设备已安装稳固。 • 若设备发生跌落的情况，请勿马上开启设备，让专业维修人员帮 你查看情况。 • 如果您闻到的灼烧的气味，可能是设备已损坏或有缺陷： - 当设备损坏时，请勿自行修复。 - 设备维修只能由专业维修人员进行。 - 请将设备放在良好的存储环境，按照说明书的指示进行使用。 - 请勿擅自打开设备。 警告 FCC 声明： 该设备符合FCC第15条条款操作符合以下两种情况下。 (1) 本设备不会发出有害的干扰。 (2) 此设备会受到其他信号的干扰，包括可能导致意外操作的干扰。...
