- Page 1 2.4 GHz Wireless Microphone 2.4GHz无线麦克风套装 BY-WM3D BY-WM3U INSTRUCTION MANUAL 使用说明...
- Page 2 Thank you for purchasing BOYA! BY-WM3 is a 2.4GHz wireless microphone system, all-inclusive solution for making it ideal for capturing audio clear, intelligible audio delity to your smartphones, tablets, DSLR cameras, consumer camcorders, PCs etc. What's special about it is that instead of charging the device via...

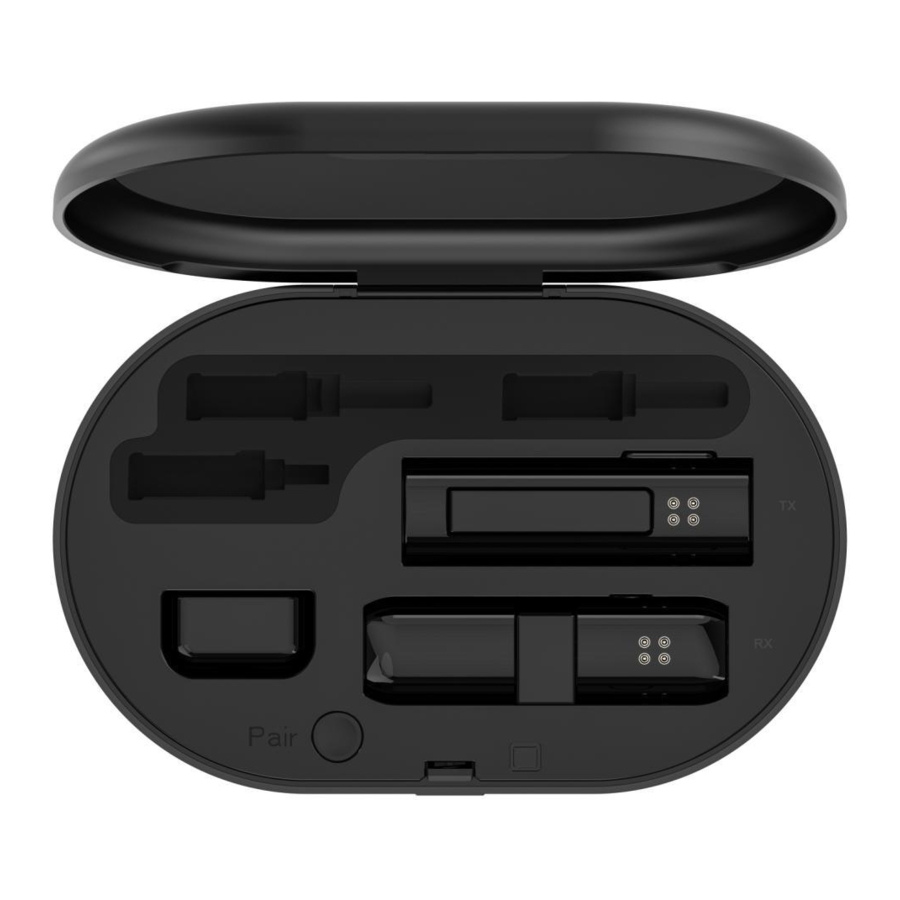

- Page 3 BY-WM3D consists of one clip-on transmitter, a portable receiver, charging case and their accessories as following: Transmitter Receiver Charging Case MFi Certi cated TRRS Audio TRS Audio Lightning Adapters Adapters Adapters Type-C to USB-A Foam Windshield Fur windscreen Charging Cable...
- Page 4 BY-WM3U consists of one clip-on transmitter, a portable receiver, charging case and their accessories as following: Transmitter Receiver Charging Case Type-C TRRS Audio TRS Audio Adapters Adapters Adapters Type-C to USB-A Foam Windshield Fur windscreen Charging Cable...
- Page 5 Product Structure: BY-WM3D： Transmitter 1. Built-in Microphone NOTE: For optimal sound detection, do not hold your hand against the microphone head. 2. Power&Pairing Indicator 3. Power Button 4. +/- Button 5. Mic Clip 6. Charging Contacts Receiver 7. Power&Pairing Indicator 8.
- Page 6 Charging Case 15. Groove for TRS Audio Adapters 16. Groove for M Certi cated Lightning Adapters 17. Groove for TRRS Audio Adapters 18. Groove for Foam Windfoam 19. Groove for Transmmitter 20. Groove for Receiver 21. Pair Button 22. Open Button 23.
- Page 7 Receiver 7. Power&Pairing Indicator 8. Contacts 9. Power Button 10. Charging Contacts 11. Type-C Adapters 12. Contacts 13. TRRS Audio Adapters - For smartphone, laptop, tablet and others 14. TRS Audio Adapters - For DSLR, camcorder, recorder Charging Case 15. Groove for TRS Audio Adapters 16.
- Page 8 Transmitter & Receivers’ LED Status Status Operation Indicator 1) Open the cover of case. 2) Long press the power Power On Lights On button of transmitter and receiver until they turn on. 1) Replace the device to the case, and close the cover. Power O 2) Long press the power Lights O...
- Page 9 Charging Indicator (Charging Case) Flashes White Light in Cycle Charging Indicator (Transmitter & Receiver Charging) Transmitter Receiver Flashes White Light Flashes White Light NOTE: Make sure that transmitter and receiver place on the right position and direction for charging successfully as shown above...
- Page 10 How to use? Receiver Transmitter...
- Page 11 How to pairing？ Pairing Transmitter and Reciver by the Charging Case 1. Auto Pairing 1. Replace the transmitter and receiver to the case and close it. 2. Open the cover of the charging case again, the transmitter and receiver are activated. 3.
- Page 12 Features - 2.4 GHz Wireless Transmission Technology - One-touch Pairing, Fast Focus on Recording Subject - Lightweight and Low-Pro le Design - Fast-charging with Charging Case, Longer Continuous Time for Recording - Alternative Types of Adapter - Muting Function Speci cation 2.4GHz Transmission Type Frequency Response...
- Page 13 CAUTION 1. Please use our original audio signal cable which is equipped, it’s more compatible with the wireless microphone, and make the sound better. 2. The gure given is only the approximate value that applies when there are no obstructions between the transmitter and receiver.
-
Page 14: Maintenance
MAINTENANCE • Do not operate the device with wet hands or feet. • Clean the equipment only in the way described in the instructions for use. • Take care to prevent the equipment from dropping down. Make sure that the device is properly fastened and reliably mounted. -
Page 15: Fcc Statement
WARNING FCC STATEMENT : This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation. Any Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment. - Page 16 感谢您选择BOYA！ BY-WM3是一款2.4GHz无线麦克风系统，全功能解决方案，可将音频捕 捉到您的智能手机、平板电脑、单反相机、消费型摄像机、个人电脑等。 它的特别之处在于，体积小巧，长续航，并且通过多种接头，能够兼容 不同的设备。另外，BY-WM3配置充电盒，可为设备实现充电的同时， 提供收纳功能，方便携带。 充电盒内置1000mAh的内置电池，可为设备提供2次的充电续航，电量 耗尽时请尽快通过USB-C接口进行充电。 简单易用的操作方式，对视频制作者、视频爱好者和视频博客爱好者来 说，当你插上并开启电源时，就可开始你的录音制作了。 包装清单 BY-WM3D： - 充电盒 - 领夹式迷你型发射器 - 便携式接收器 - MFi 认证Lightning音频转接头 - 3.5mm TRS 音频转接头、 - 3.5mm TRRS音频转接头； - 防风海绵 - 防风毛套 - 30cm Type-C 转 USB-A C充电线 BY-WM3U： - 充电盒...
- Page 17 BY-WM3D： 发射器 接收 充电盒 Type-C 转接头 TRRS 转接头 TRS 转接头 Type-C 转 USB-A充电线 防风棉 防风毛套 BY-WM3U： 发射器 接收 充电盒 Lightning 转接头 TRRS 转接头 TRS 转接头 Type-C 转 USB-A充电线 防风棉 防风毛套...
- Page 18 产品结构 BY-WM3D： 发射器 1. 内置麦克风 注意：为获得最佳收音效果， 请勿将手覆盖在发射器 顶部。 2. 电源&配对指示灯 3. 电源键 4. +/-按键 5. 背夹 6. 充电触点 接收器 7. 电源&配对指示灯 8. 触点 9. 电源键 10. 充电触点 11. MFi Lightning转接头 - For iPhone, iPad, iPod 12. 触点 13. TRRS转接头 - 适配手机，笔记本，平板...
- Page 19 充电盒 15. TRRS转接头凹槽 16. MFi Lightning转接头凹槽 17. TRS转接头凹槽 18. 防风棉凹槽 19. 发射器凹槽 20. 接收器凹槽 21. 配对键 22. 打开键 23. 电量指示灯 24. 卡扣 25. 充电口（直流电 5V） 26. 防风棉 27. 防风毛套 28. 30cmType-C充电线 BY-WM3U： 发射器 1. 内置麦克风 注意：为获得最佳收音效果， 请勿将手覆盖在发射器 顶部。 2. 电源&配对指示灯 3.
- Page 20 接收器 7. 电源&配对指示灯 8. 触点 9. 电源键 10. 充电触点 11. Type-C转接头 12. 触点 13. TRRS转接头 - 适配手机，笔记本，平板 14. TRS转接头 - 适配单反,摄像机, 录音笔 充电盒 15. TRRS转接头凹槽 16. Type-C转接头凹槽 17. TRS转接头凹槽 18. 防风棉凹槽 19. 发射器凹槽 20. 接收器凹槽 21. 配对键 22. 打开键 23. 电量指示灯 24.
- Page 21 发射器(TX)/接收器（RX）指示灯说明 状态 操作 指示灯 1) 打开充电盒上盖 开机 蓝灯亮起 2) 长按发射器和接收器电源键 1) 放入充电盒，合上上盖 关机 2) 长按发射器和接收器电源键 灯熄灭 直至关机 快速短按发射器和接收器电源键 进入配对模式 蓝灯快闪 两次 配对成功 蓝灯常亮 无连接/ 蓝灯慢闪 超距离/ 断开连接 低电量提醒 红灯闪烁 静音 短按发射器电源键 红灯慢闪 (只有发射器TX) 充电状态 红灯常亮 充电完成 红灯熄灭 充电盒指示灯状态 状态 指示灯 打开/关闭...
- Page 22 指示灯状态 (充电盒) 指示灯循环闪烁 指示灯状态 (发射器&接收器充电) 发射器 接收器 指示灯闪烁 指示灯闪烁 注意： 请确保发射机和接收机摆放方向 正确，以便充电成功...
- Page 23 使用方法 接收器 发射器...
- Page 24 发射器(TX)/接收器（RX）指示灯说明 出厂默认配对，若设备断开或其他情况 请按下列步骤操作: 1. 快速配对（充电盒） 1) 方式1：自动配对 1. 将发射器和接收器放入充电盒，合上上盖； 2. 重新打开充电盒盖子,自动开启接收器和 接收器电源； 3. 发射器和接收器指示灯由蓝灯快闪变为 蓝灯常亮表示配对成功。 2) 方式2：一键对码 1. 将发射器和接收器放入充电盒； 2. 双击充电盒上的对码键进入配对模式； 3. 发射器和接收器指示灯由蓝灯快闪变为蓝 灯常亮表示配对成功。 2. 手动配对（单个发射器和接收器) 1. 开启接收器和接收器电源； 2. 连续短按两次发射器和接收器上的电源 键，使其进入配对模式； 3. 发射器和接收器指示灯由蓝灯快闪变为 蓝灯常亮表示配对成功。 完成配对后，请按以下步骤操作： 1. 选择适配的转接头，推入接收器的凹槽。 2. 将接收器插入相应设备中。 3. 准备开始录音。 （充电状态下，请确保设备完全放入充电盒）...
- Page 25 特点 - 2.4GHz信号传输技术 - 充电盒开盖开机，自动秒连 - 一键配对功能，快速复位 - 发射器一键静音，音量可调节 - 轻巧便携 - 充电盒快速充电，提升续航时间 - 配备各类型转接头，兼容手机，相机等多设备 参数 信号传输 2.4 GHz 频率响应 20-20kHz 失真 ＜0.1% 采样率 48kHz 位宽 16位 信噪比 83dB 灵敏度 -42dB 操作距离 20米（无障碍距离） 续航时间 TX: 4.5小时 RX: 9小时 充电时长 TX: 2小时 RX: 2小时...
- Page 26 警告 1. 请使用我们配置的原装音频线，它兼容多种类型的无线麦克风，并且 能提升音质效果。 2. 提供操作范围仅是大致的参考数值，是发射器和接收器在无障碍情况 下的操作距离。当遇到金属物品、人以及其它障碍时，实际操作距离 会根据信号强度发生变化。 3.电池寿命视电池使用情况而定。 重要事项 • 如果您长期不使用麦克风，请移除发射器和接收器里的电池。 • 当你录音时，请勿触碰领夹麦、发射器及接收器。否则，噪音也将 收录进去。 • 请勿将发射器靠近高压器械或设备，这将会产生强大的电磁场，并且 产生噪音影响音质。 • 请勿将发射器和接收器在炎热或潮湿的环境下使用或存放。 • 当相机存放在箱子时，确保接收器已从相机上拆卸。 • 请勿混用发射器和接收器。 警告 • 将设备放在儿童接触不到的地方。 • 请勿使用漏电电池或将电池弃置热源或火源处。 • 保养方法 • 操作设备时请保持手的干燥。 • 务必按照说明书的方法来清洁设备。 • 务必按照说明书的方法来清洁设备。 • 保护好设备以防跌落，确保设备已安装稳固。 • 若设备发生跌落的情况，请勿马上开启设备，让专业维修人员帮 你查看情况。...
- Page 27 警告 FCC 声明： 该设备符合FCC第15条条款操作符合以下两种情况下。 (1) 本设备不会发出有害的干扰。 (2) 此设备会受到其他信号的干扰，包括可能导致意外操作的干扰。 警告 未经遵守我方明确批准的变更或修改可能会使用户丧失操作设备的权力。 提示： 该设备已经过测试，根据FCC第15条条款，符合B级数字设备标准。 这些限制是为了住宅装置提供合理的保护，防止有害干扰。 这种设备能适用于各种用途并能发射无线电频率，若不按操作手册使用, 可能对无线通信造成有害干扰。但也不能保证在特定安装中不会发生干 扰。如果这种设备确实干扰到收音机或电视机的信号接收，可以通过 关闭和打开设备来判断，建议用户尽量采取下列一项或多项措 施纠正干扰： 重新旋转或安装接收天线。 增加设备和接收器之间的距离。 请将设备连接至除接收器相连电路以外的外接电路插座。 向经销商或有经验的广播、电视技术人员寻求帮助。 RF警告申明： 该设备已进行测试，满足一般射频的使用要求，可在外可以无限制条 件下使用。...
- Page 28 SHENZHEN JIAYZ PHOTO INDUSTRIAL., LTD. The BOYA logo is a trademark which is registered and owned by Shenzhen Jiayz Photo Industrial., Ltd. COPY RIGHT 2010-2020 深圳市长丰影像器材有限公司 地址:广东省深圳市龙华区观澜街道大富社区硅谷动力智能终端产业园A16栋 TEL: 400 6131096 Email: sales@boya-mic.com www.boya-mic.com / www.jiayz.com...
