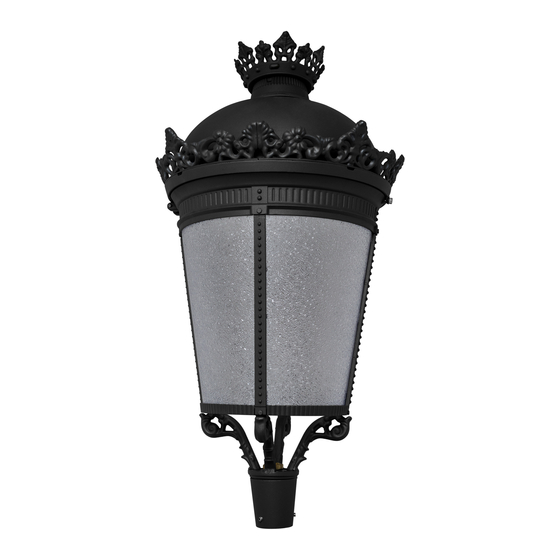

Gaudium LED
Manual instrucciones
Instruction manual
Aislamiento eléctrico
Electrical isolation
Índice de estanqueidad
Sealing rating
Resistencia al impacto
Impact resistance
Número de led
LED Number
Peso
kg
Weight
Máxima altura de montaje
Mounting height
Resistencia al viento
Maximum surface wind exposed
1/8
24 febrero 2023 / m-gaudium-led
Ñ E
CI
IP67 (12/24 LED)
IP66 (32 LED)
IK08
12 / 24 / 32
9kg
10m
0,417m2
Ø490
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Prilux Gaudium LED
Summary of Contents for Prilux Gaudium LED
- Page 1 Gaudium LED Ñ E Manual instrucciones Instruction manual Aislamiento eléctrico Electrical isolation Ø490 IP67 (12/24 LED) Índice de estanqueidad Sealing rating IP66 (32 LED) Resistencia al impacto IK08 Impact resistance Número de led 12 / 24 / 32 LED Number...
- Page 2 PRECAUCIONES: PRECAUTIONS: • Mantenga el producto fuera del alcance de los niños. • Keep the product out of the reach of children. • No sumerja este producto en agua ni lo manipule con • Do not immerse this product in water or handle it with las manos mojadas.
- Page 3 MONTAJE POSTE/ POST MOUNTING MONTAJE EN BRAZO/ ARM MOUNTING 24 febrero 2023 / m-gaudium-led...
- Page 4 FIG. 2 230V / 50-60Hz Ver esquema de instalación. See electrification diagram. FIG. 3...
- Page 5 ESQUEMA DE INSTALACIÓN/ INSTALLATION DIAGRAM AZUL/ BLUE AMARILLO/VERDE YELLOW/GREEN MARRÓN/BROWN VERSIÓN CON REGULACIÓN 1-10V/ VERSION WITH 1-10V CONTROL GEAR AZUL/ BLUE AMARILLO/VERDE YELLOW/GREEN MARRÓN/BROWN VERSIÓN CON REGULACIÓN DALI/ VERSION WITH DALI CONTROL GEAR AZUL/ BLUE AMARILLO/VERDE YELLOW/GREEN MARRÓN/BROWN VERSIÓN DOBLE NIVEL CON LÍNEA DE MANDO/ VERSION WITH BI-POWER CONTROL GEAR AND COMMAND WIRE AZUL/ BLUE AMARILLO/VERDE...
- Page 6 FIG. 4 FIG. 5...
- Page 7 FIG. 6 24 febrero 2023 / m-gaudium-led...
- Page 8 prilux.es...
- Page 9 Gaudium LED Manuel d’instructions Manual de instruções Isolation électrique Isolamento elétrico Ø490 IP67 (12/24 LED) Indice d’etanchéité Índice de estanqueidade IP66 (32 LED) Protection contre les chocs IK08 Proteção contra impactos Nº LED 12 / 24 / 32 Nº LED...
- Page 10 PRÉCAUTIONS: PRECAUÇÕES: • Tenir le produit hors de portée des enfants. • Manter o produto fora do alcance das crianças. • Ne pas immerger ce produit dans l’eau ou le manipuler • Não mergulhar este produto em água, nem o manipu- avec les mains mouillées.
- Page 11 MONTAGE SUR POTEAU/ MONTAGEM EM POSTE MONTAGE SUS BRAS/ MONTAGEM EM BRAÇO 24 febrero 2023 / m-gaudium-led...
- Page 12 FIG. 2 FIG. 2 230V / 50-60Hz Voir schéma d’installation. Ver esquema de instalação. FIG. 3...
- Page 13 SCHÉMA D’INSTALLATION/ ESQUEMA DE INSTALAÇÃO BLEU/ AZUL JAUNE/VERT AMARELO/VERDE MARRON/CASTANHO VERSION AVEC RÉGLAGE 1-10V/ VERSÃO COM REGULAÇÃO 1-10V BLEU/ AZUL JAUNE/VERT AMARELO/VERDE MARRON/CASTANHO VERSION AVEC RÉGLAGE DALI/ VERSÃO COM REGULAÇÃO DALI BLEU/ AZUL JAUNE/VERT AMARELO/VERDE MARRON/CASTANHO VERSION AVEC DOUBLE NIVEAU AVEC LIGNE DE COMMANDEMENT/ VERSÃO COM DUPLO NÍVEL COM LINHA DE COMANDO BLEU/ AZUL...
- Page 14 FIG. 4 FIG. 5...
- Page 15 FIG. 6 24 febrero 2023 / m-gaudium-led...
- Page 16 prilux.es...
