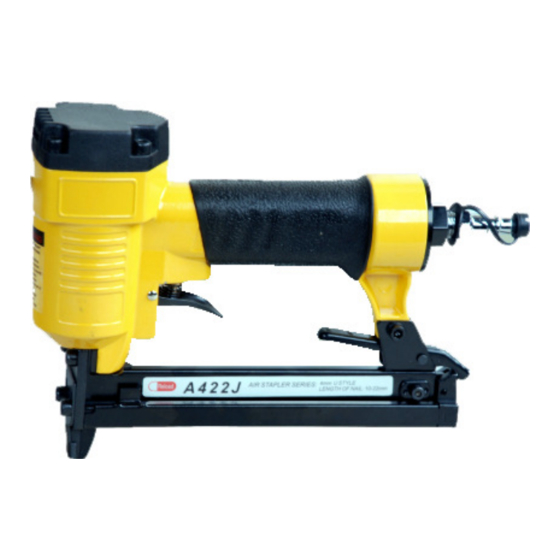

Aicon Air DAC1526 Instructions For Use Manual

Narrow crown stapler
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
KÄYTTÖOHJE
BRUKSANVISNING
INSTRUCTIONS FOR USE
PANEELIHAKASNAULAIN
KLAMMERPISTOL
NARROW CROWN STAPLER
DAC1526
Lue ja perehdy tähän ohjeeseen ennen koneen käyttöönottoa!
Läs och sätt dig in i denna bruksanvisning innan du börjar använda maskinen!
Read these instructions carefully before using the machine!!
rev.A 060705

Advertisement

loading
Need help?

Need help?

Do you have a question about the DAC1526 and is the answer not in the manual?

Questions and answers

Related Manuals for Aicon Air DAC1526

Summary of Contents for Aicon Air DAC1526

  • Page 1 INSTRUCTIONS FOR USE PANEELIHAKASNAULAIN KLAMMERPISTOL NARROW CROWN STAPLER DAC1526 Lue ja perehdy tähän ohjeeseen ennen koneen käyttöönottoa! Läs och sätt dig in i denna bruksanvisning innan du börjar använda maskinen! Read these instructions carefully before using the machine!! rev.A 060705...
  • Page 2 DAC1526 PANEELIHAKASNAULAIN 1. SISÄLLYS 1. Sisällys 2. Turvallisuusohjeet 3. Tekniset tiedot 4. Yleiskuvaus 5. Ennen käyttöä 6. Naulaimen käyttö 7. Toimintahäiriöt 8. Huolto ja kunnossapito 9. Ympäristönsuojelu 10. Takuu 2. TURVALLISUUSOHJEET Turvasymbolien merkitys Huomio! Henkilösuojaimia käyttöohjeet Vaara! on käytettävä ennen käyttöä! •...
  • Page 3 DAC1526 3. TEKNISET TIEDOT Maksimi sallittu käyttöpaine 8 bar Suositeltava käyttöpainealue 4-6,8 bar Ilman kulutus n. 0,12 l/laukaisu Hakanen (0,6x1,2mm) x5,2mm Hakasen pituus 6-22 mm Kapasiteetti n. 100 kpl Käsitärinä 2,3 m/s Paineilmaliitin 1/4” NPT Paino (ilman kiinnittimiä) 1,15 kg...
  • Page 4 DAC1526 6. NAULAIMEN KÄYTTÖ • Säädä paine koneelle niin, että se on pienin suositeltu paine. • Irrota kone paineilmaverkosta. • Lisää nauloja koneeseen seuraamalla koneen lataamisen tarkoitettuja ohjeita. • Yhdistä paineilmaletku naulaimeen. Varmista, että käyttökytkin ei ole painettuna, kun kytket laitteen paineilmaverkkoon.
  • Page 5 DAC1526 7. TOIMINTAHÄIRIÖT Jos naulain ei laukea, tarkasta • paineilman saanti ja varmistimen kunto • naulakasetin kunto ja toiminta Naula juuttunut laukaisu-alueelle • Irrota kone paineilmaverkosta. • Vedä juuttunut naula ulos pihdeillä. Naula juuttunut makasiinin sisälle • Irrota kone paineilmaverkosta.
  • Page 6 DAC1526 Paineilmajärjestelmän kytkentä Esimerkki paineilmajärjestelmän kytkemisestä: 1. Paineilmakompressori 2. Suodatin / vedenerotin 3. Paineensäädin 4. Öljytin 5. Paineilmaletku 6. Työkalu Käytä paineilmajärjestelmässä öljytintä varmistaaksesi paineilmalaitteen tehokkuus ja pitkä käyttöikä. Käytä vain paineilmalaitteisiin sopivaa öljyä ja tarkista öljyn määrä öljyttimessä päivittäin. HUOM. Paineilmaverkoston pituuden ylittäessä 10 m, öljyttimen teho ei välttämättä...
  • Page 7 Oikeudet muutoksiin pidätetään. Maahantuoja: VKO FIN-63610 EY-VAATIMUSTENMUKAISUUSVAKUUTUS Veljekset Keskinen Oy EU-maahantuoja: Onnentie 7 63610 TUURI Laite: Aicon air - Paneelihakasnaulain vakuuttamme, että Tyyppikoodi: DAC1526 täyttää seuraavien direktiivien vaatimukset: 2006/42/EC ja on seuraavien yhdenmukaistettujen standardien mukainen: EN792-13:2000 5.12.2009 Kari Haka Tuontipäällikkö...
  • Page 8 DAC1526 KLAMMERPISTOL 1. INNEHÅLL 1. Innehåll 2. Säkerhetsinstruktioner 3. Teknisk information 4. Allmän beskrivning 5. Före användning 6. Användning av häftpistol 7. Driftstörningar 8. Skötsel och underhåll 9. Miljövård 10. Garanti 2. SÄKERHETSINSTRUKTIONER Säkerhetssymbolernas betydelse Läs Varning! Skyddsutrustning bruksanvisningarna Fara! obligatoriskt före användning!
  • Page 9 DAC1526 3. TEKNISK INFORMATION Maximalt tillåtet arbetstryck 8 bar Rekommenderat arbetstryckområde 4-6,8 bar Luftförbrukning ca 0,12 l/slag Häftklammer (0,6x1,2mm) x5,2mm Häftklammerlängd 6-22 mm Kapacitet ca 100 kpl Vibratonsnivå 2,3 m/s Tryckluftsanslutning 1/4” NPT Vikt (utan anslutningar) 1,15 kg Storlek 50x170x240mm Ljudets trycknivå...
  • Page 10 DAC1526 6. ANVÄNDNING • Justera trycket till maskinen så, att det är minsta rekommenderade tryck. • Koppla bort maskinen från tryckluftsnätet. • Fyll på häftklammer i maskinen genom att följa maskinens påfyllnadsinstruktioner. • Koppla fast tryckluftslangen till häftpistolen. Kontrollera att startknappen inte är intryckt när du ansluter utrustningen till tryckluftsnätet.
  • Page 11 DAC1526 7. DRIFTSTÖRNINGAR Om häftpistolen inte fungerar, kontrollera • tryckluftsinmatningen och säkringens funktion • häftklammerskassettens kondition och funktion En häftklammer har fastnat i slagområdet • Koppla bort maskinen från tryckluftsnätet. • Dra bort häftklammern med en tång. En häftklammer har fastnat i magasinet •...
  • Page 12 DAC1526 Anslutning av tryckluftssystem Exempel på anslutning av tryckluftssystem: 1. Tryckluftskompressor 2. Filter/vattenavskiljare 3. Tryckjusterare 4. Oljare 5. Tryckluftsslang 6. Verktyg Använd oljare i tryckluftssystemet för att garantera att tryckluftsutrustningen arbetar effektivit och får en lång livslängd. Använd endast olja som lämpar sig för tryckluftsutrustningar och granska dagligen oljemängden i oljaren.
  • Page 13 DAC1526 10. GARANTI Produkten har en garanti på 12 månader räknat från köpdatumet. Importören ansvarar för utrustning som gått sönder eller ersättningsdelar, för material- och tillverkningsfel, om de konstateras felaktiga i kontrollen. Köparen skall i samband med garantikrav presentera kassakvitto, faktura, garantibevis eller leveransförteckning.

  • Page 14: Table Of Contents

    DAC1526 NARROW CROWN STAPLER 1. CONTENTS 1. Contents 2. Safety instructions 3. Specifications 4. General description 5. Before operating 6. Using the stapler 7. Malfunctions 8. Maintenance and service 9. Environmental protection 10. Warranty 2. SAFETY INSTRUCTIONS Description of the safety symbols...

  • Page 15: Specifications

    DAC1526 3. SPECIFICATIONS Maximum operating pressure allowed 8 bar Recommended operating pressure area 4-6,8 bar Air consumption approx. 0.12 l/release Crown (0,6x1,2mm) x5,,2mm Crown length 6-22 mm Capacity approx. 100 pc Hand-arm vibration 2.3 m/s Pneumatic connector 1/4” NPT Weight (without fasteners)

  • Page 16: Using The Stapler

    DAC1526 6. USING THE STAPLER • Adjust the pressure to the minimum recommended level. • Remove the machine from the pneumatic network. • Add nails to the machine by following the loading instructions. • Connect the pneumatic hose to the stapler. Make sure that the operating switch is not pressed when connecting the machine to the pneumatic network.

  • Page 17: Maintenance And Service

    DAC1526 7. MALFUNCTIONS If the stapler won't go off, check • The compressed air input and the condition of the safety lever • The condition and function of the nail cartridge The nail has got stuck to the triggering area •...

  • Page 18: Environmental Protection

    DAC1526 Connecting the pneumatic system An example of connecting a pneumatic system: Pneumatic compressor 2. Filter / water extractor 3. Pressure regulator 4. Oil distributor 5. Pneumatic hose 6. Tool Use an oil distributor in the pneumatic system in order to ensure the effectiveness and long life span of the pneumatic appliance.
  • Page 19 DAC1526 10. WARRANTY The warranty period of the product is 12 months from the date of purchase. The importer is responsible for the replacement of the damaged machine or machine parts caused by defects in material and manufacturing workmanship, if they are found to be defective in a control.
