KÄYTTÖOHJE

BRUKSANVISNING

INSTRUCTIONS FOR USE

RUNKONAULAIN 21º

STOMPISTOL 21º

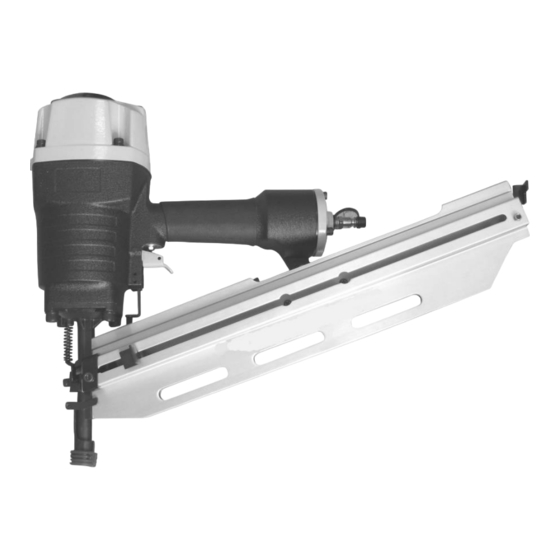

FRAMING NAILER 21º

DAC3040

Lue ja perehdy tähän ohjeeseen ennen koneen käyttöönottoa!

Läs och sätt dig in i denna bruksanvisning innan du börjar använda maskinen!

Read these instructions carefully before using the machine!!

rev.A 18012

Need help?

Do you have a question about the DAC3040 and is the answer not in the manual?

Questions and answers

Summary of Contents for Aicon Air DAC3040

Page 1 INSTRUCTIONS FOR USE RUNKONAULAIN 21º STOMPISTOL 21º FRAMING NAILER 21º DAC3040 Lue ja perehdy tähän ohjeeseen ennen koneen käyttöönottoa! Läs och sätt dig in i denna bruksanvisning innan du börjar använda maskinen! Read these instructions carefully before using the machine!!
Page 2 DAC3040 RUNKONAULAIN 21º 1. SISÄLLYS 1. Sisällys 2. Turvallisuusohjeet 3. Tekniset tiedot 4. Yleiskuvaus 5. Ennen käyttöä 6. Naulaimen käyttö 7. Toimintahäiriöt 8. Huolto ja kunnossapito 9. Takuu 2. TURVALLISUUSOHJEET Turvasymbolien merkitys Huomio! Henkilösuojaimia käyttöohjeet Vaara! on käytettävä ennen käyttöä! ...
Page 3 DAC3040 3. TEKNISET TIEDOT Maksimi sallittu käyttöpaine 8,3 bar Suositeltava käyttöpainealue 5,5-7,5 bar Ilman kulutus 141,70 l/min Naula 2,87-3,33 mm Naulan pituus 50-90 mm Kapasiteetti 2x30 kpl Käsitärinä 3,5 m/s Paineilmaliitin 1/4” NPT Paino (ilman kiinnittimiä) 3,8 kg Koko 120x363x500mm Äänenpainetaso (LpA)
Page 4 DAC3040 5. ENNEN KÄYTTÖÄ Ennen naulaimen käyttöönottoa tulee varmistaa  liipaisimen toiminta  naulatyypin soveltuvuus kohteeseen  oikea ilmanpaine ja paineilman puhtaus  kiinnitettävän kappaleen paikalla pysyminen  työskentelytilan järjestys siten, ettei naulattaessa joudu kurkottelemaan  käytössä olevien henkilökohtaisten turvavarusteiden riittävyys ja kunto 6.
Page 5 DAC3040 Lataaminen Sopivaa naulaintyyppiä, naulan pituutta ja laukaisuvoimaa valittaessa on otettava huomioon se, ettei koneella ammuta kohteen tai materiaalin läpi itseä tai muita lähellä työskenteleviä. 1. Irrota kone paineilmaverkosta. 2. Vedä naulakamman työnnintä taaksepäin, kunnes se lukkiutuu 3. Syötä rivi nauloja makasiiniin. Varmista, että naulat ovat puhtaita ja että tulevat oikeinpäin.
Page 6 DAC3040 8. HUOLTO JA KUNNOSSAPITO Ennen huoltotoimenpiteitä irrota ja tyhjennä laitteet paineilmasta.  Tarkista ja huolla koneet ja turvalaitteet säännöllisesti.  Älä koskaan käytä bensiiniä tai muita tulenarkoja nesteitä työkalujen puhdistamiseen.  Vaikeissa vikatapauksissa kysy alan ammattihenkilöltä tai maahantuojan valtuuttamasta huollosta.
Page 7 Takuukorjaukset saa tehdä vain maahantuojan valtuuttama huolto. Oikeudet muutoksiin pidätetään. Maahantuoja: VKO FIN-63610 EY-VAATIMUSTENMUKAISUUSVAKUUTUS EU-maahantuoja: Veljekset Keskinen Oy Onnentie 7 63610 TUURI vakuuttamme, että Laite: Aicon Air paineilmanaulain Tyyppikoodi: DAC3040 (RHF9021) täyttää seuraavien direktiivien vaatimukset: 2006/42/EC ja on seuraavien yhdenmukaistettujen standardien mukainen: EN792-13:2000+A1:2008. 18.1.2012...
Page 8 DAC3040 STOMPISTOL 21º 1. INNEHÅLL 1. Innehåll 2. Säkerhetsinstruktioner 3. Teknisk information 4. Allmän beskrivning 5. Före användning 6. Användning av häftpistol 7. Driftstörningar 8. Skötsel och underhåll 9. Garanti 2. SÄKERHETSINSTRUKTIONER Säkerhetssymbolernas betydelse Läs Varning! Skyddsutrustning bruksanvisningarna Fara! obligatoriskt före användning!
Page 9 DAC3040 3. TEKNISK INFORMATION Maximalt tillåtet arbetstryck 8,3 bar Rekommenderat arbetstryckområde 5,5-7,5 bar Luftförbrukning 141.70 l/min Spik 2,87-3,33 mm Spik längd 50-90 mm Kapacitet 2x30 st. Vibratonsnivå 3,5 m/s Tryckluftsanslutning 1/4” NPT Vikt (utan anslutningar) 3,8 kg Storlek 120x363x500mm Ljudets trycknivå (LpA) 98,5 dB(A) Ljudets effektnivå...
Page 10 DAC3040 5. FÖRE ANVÄNDNING Innan man tar pistolen i användning måste man kontrollera  avtryckarens funktion  häftklammertypens lämplighet för objektet  korrekt lufttryck och tryckluftens renhet  att delen som skall sättas fast hålls på plats  ordningen av arbetsområdet, så att man inte behöver söka efter något under häftninen att de personliga skyddsutrustningarna som används, är tillräckliga och i...
Page 11 DAC3040 Påfyllning När man väljer lämplig spik/klammertyp, dess längd och slagkraft måste man se till, att man inte skjuter igenom objektet eller materialet med maskinen och träffar sig själv eller andra som arbetar i närheten. 1. Koppla bort maskinen från tryckluftsnätet.
Page 12 DAC3040 8. SKÖTSEL OCH UNDERHÅLL Före underhållsåtgärder, kopplar bort och töm utrustningarna från tryckluft.  Granska och underhåll maskinerna och säkerhetsutrustningarna regelbundet.  Använd aldrig bensin eller andra brandfarliga vätskor för rengöring av arbetsverktyg.  Vid stora fel kontakta braschens yrkespersoner eller importörens auktoriserade servicepersoner för råd.
Page 13 Rätten till ändringar förbehålles. Importör: VKO FIN-63610 FÖRSÄKRAN OM ÖVERENSSTÄMMELSE MED EU-KRAV EU-importör: Veljekset Keskinen Oy Onnentie 7 63610 TUURI försäkrar att Produkt: Aicon Air Stompistol Typkod: DAC3040 (RHF9021) uppfyller kraven enligt följande direktiv: 2006/42/EC och överensstämmer med följande standarder: EN792-13:2000+A1:2008. 18.1.2012...
Page 14 DAC3040 FRAMING NAILER 21º 1. CONTENTS 1. Contents 2. Safety instructions 3. Specifications 4. General description 5. Before operating 6. Using the nailer 7. Malfunctions 8. Maintenance and service 9. Warranty 2. SAFETY INSTRUCTIONS Description of the safety symbols Read the...
Page 15 DAC3040 SPECIFICATIONS Maximum operating pressure allowed 8,3 bar Recommended operating pressure area 5,5-7,5 bar Air consumption 141.70 l/min Nail 2,87-3,33 mm Nail length 50-90 mm Capacity 2x30 pcs Hand-arm vibration 3,5 m/s Pneumatic connector 1/4” NPT Weight (without fasteners) 3,8 kg...
Page 16 DAC3040 5. BEFORE OPERATING Before using the nailer you should ensure that  The trigger works  The nail type is suitable for the work piece  The right compressed air level and the purity of the air  That the work piece does not move ...
Page 17 DAC3040 Loading When choosing the right nail type, length and shooting power you must be careful not to shoot through the target or material or towards other people. 1. Remove the machine from the pneumatic network. 2. Pull the nail pusher back until it locks 3.
Page 18 DAC3040 8. MAINTENANCE AND SERVICE Before performing maintenance procedures remove the appliances from the network and remove the compressed air from them.  Check and maintain the machines and safety equipment regularly.  Never use fuel or any other flammable liquids to clean the tools.
Page 19 EU DECLARATION OF CONFORMITY Importer to EU: Veljekset Keskinen Oy Onnentie 7 63610 TUURI we declare that Device: Aicon Air Framing Nailer Type code: DAC3040 (RHF9021) meets the provisions for the following directive: 2006/42/EC and is compliant with the following standards: EN792-13:2000+A1:2008. 18.1.2012...
