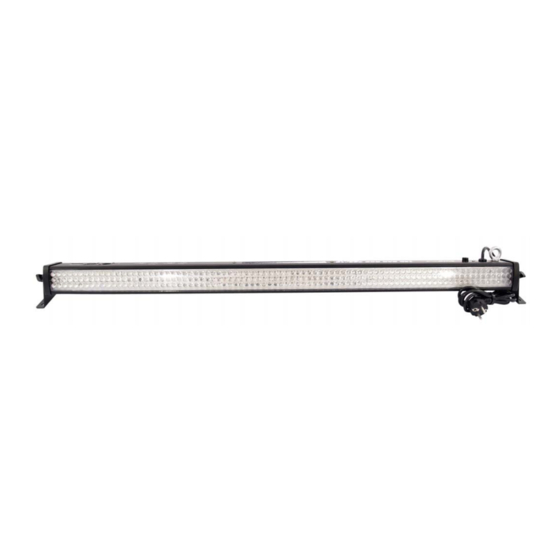

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL LED Bar RGB 252/10 Indoor Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Page 2: Table Of Contents
Diese Bedienungsanleitung gilt für die Artikelnummern / This user manual is valid for the article numbers: 51930420, 51930421, 51930422, 51930423 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/23 00026099.DOC, Version 3.0... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED Bar RGB 252/10 Indoor entschieden haben Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 4 Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean- spruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde.
-
Page 5: Bestimmungsgemäße Verwendung
GESUNDHEITSRISIKO! Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)! Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. -
Page 6: Installation
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch. Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Achten Sie bitte unbedingt darauf, dass das Gerät im Lieferzustand verpackt wird. Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. -
Page 7: Befestigung
Achtung: Hängend installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie das Gerät NICHT! Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Gerätes aushalten kann. BRANDGEFAHR! Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind. -
Page 8: Dmx-512 Ansteuerung
Schritt 2: Halten Sie das Gerät mit den Montagebügeln an die Stelle, wo es installiert werden soll. Schritt 3: Markieren Sie Ihre Bohrlöcher mit einem Bleistift oder einem geeigneten Werkzeug. Schritt 4: Bohren Sie die Löcher. Schritt 5: Halten Sie das Gerät mit den Montagebügeln in der gewünschten Position und schrauben Sie sie fest. -
Page 9: Anschluss Ans Netz
Das Gerät hat zwei Betriebsarten. Es kann entweder im Stand Alone- oder im DMX-Modus betrieben werden. STAND-ALONE BETRIEB Im Stand Alone-Betrieb lässt sich der LED Bar RGB 252/10 Indoor ohne Controller einsetzen. Steuerung über DIP Schalter Sie können von folgenden Betriebsmodi auswählen: Interne Programme, Auto, Musikgesteuert, Slave, und DMX. - Page 10 Den Flash stellen Sie mit den DIP-Schaltern 7und 8 ein. Auto Modus In diesem Modus kann der LED Bar RGB 252/10 Indoor auf automatischen Programmablauf gestellt werden. Stellen Sie DIP-Schalter 9 und 10 auf OFF. Stellen Sie DIP-Schalter 1 bis 4 auf OFF.
-
Page 11: Dmx-Gesteuerter Betrieb
Stellen Sie die DMX Adressen über Dip Schalter 1 bis 9 ein. Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den LED Bar RGB 252/10 Indoor über Ihren Controller ansteuern. Achtung: Am letzten Projektor muss die DMX-Leitung durch einen 120 . -
Page 12: Dmx-Protokoll
DMX-Protokoll REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. -
Page 13: Technische Daten
1070 x 65 x 90 mm 1070 x 65 x 90 mm Gewicht: 2,5 kg 2,5 kg Zubehör: Art. Nr.: EUROLITE DMX LED Operator 4 70064504 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 22.12.2009 © 13/23 00026099.DOC, Version 3.0... -
Page 14: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED Bar RGB 252/10 Indoor. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Page 15 If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer.
-
Page 16: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Page 17: Overhead Rigging
Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Page 18: Attachment
Please note: for overhead rigging in public or industrial areas, a series of safety instructions have to be followed that this manual can only give in part. The operator must therefore inform himself on the current safety instructions and consider them. The manufacturer cannot be made liable for damages caused by incorrect installations or insufficient safety precautions! Pull the safety bond through the attachment eyelet and over the trussing system or a safe fixation spot. -
Page 19: Master/Slave Operation
Lighting effects must not be connected to dimming-packs. OPERATION After you connected the spot to the mains, the EUROLITE LED Bar RGB 252/10 Indoor starts running. This unit has two operating modes. It can be run as a Stand Alone-unit or DMX-controlled. -
Page 20: Stand Alone Operation
STAND ALONE OPERATION In Stand Alone Mode you can use the LED Bar RGB 252/10 Indoor without a controller. Control via Dip Switches You can choose from the following operational modes: Internal Programs, Auto, Sound Control, Slave, and DMX. Internal Programs In this mode, you can select between 13 internal programs and can set the speed and the flash (see menu). -
Page 21: Dmx-Controlled Operation
Set the DIP-Switch 10 to ON. Set the DMX Addresses via DIP-Switches 1 through 9. Controlling: After having addressed the LED Bar RGB 252/10 Indoor, you may now start operating it via your lighting controller. Note: It’s necessary to insert the XLR termination plug (with 120 Ohm) in the last lighting in the link in order to ensure proper transmission on the DMX data link. -
Page 22: Dmx-Protocol
DMX-protocol CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no serviceable parts inside the device except for the fuse. Maintenance and service operations are only to be carried out by authorized dealers. -
Page 23: Technical Specifications
1070 x 65 x 90 mm 1070 x 65 x 90 mm Weight: 2.5 kg 2.5 kg Accessory: No.: EUROLITE DMX LED Operator 4 70064504 Please note: Every information is subject to change without prior notice. 22.12.2009 © 23/23 00026099.DOC, Version 3.0...
