Bedienungsanleitung
User Manual

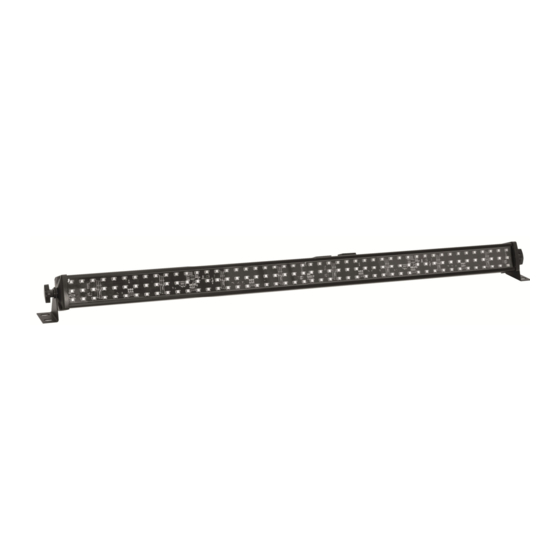

LED PIX-144 RGBW Bar
LED-Lichtleiste mit 144 breit abstrahlenden SMD-LEDs in RGBW und Pixelansteuerung
LED light bar with 144 wide beam SMD LEDs in RGBW and pixel control
MASTER
DMX
SLAVE
No. 51930349
No. 51930351
www.eurolite.de
STAND
STROBE
ALONE
(optional)
RGBW
USB
120°
Advertisement
Table of Contents
Related Manuals for EuroLite LED PIX-144
Summary of Contents for EuroLite LED PIX-144
- Page 1 PIX-144 RGBW Bar Bedienungsanleitung User Manual LED PIX-144 RGBW Bar LED-Lichtleiste mit 144 breit abstrahlenden SMD-LEDs in RGBW und Pixelansteuerung LED light bar with 144 wide beam SMD LEDs in RGBW and pixel control (optional) MASTER STAND RGBW STROBE SLAVE ALONE 120°...
-
Page 2: Table Of Contents
Diese Bedienungsanleitung gilt für die Artikelnummern: / This user manual is valid for the article numbers: 51930349, 51930351 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/36 00141596, Version 1.0... -
Page 3: Einführung
BEDIENUNGSANLEITUNG LED PIX-144 RGBW Leiste GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals und schützen Sie es vor Feuchtigkeit und Nässe. -
Page 4: Sicherheitshinweise
SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um eine LED-Pixel-Leiste, mit dem sich dekorative Lichteffekte erzeugen lassen. - Page 5 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 55 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.
-
Page 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG 1. Geräteoberseite mit RGBW-LEDs 2. Fangseilöse LED PIX-144 RGBW Bar No. 51930351 EAN 4026397708561 100-240V~ 50/60Hz 50W T1A/250V T =45°C T =55°C LED PIX-144 RGBW Bar 0.1m MODE DOWN ENTER Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 DMX IN DMX OUT 97297 Waldbüttelbrunn Germany www.steinigke.de... -
Page 7: Installation
INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist. -
Page 8: Dmx512-Ansteuerung
DMX512-ANSTEUERUNG DMX Controller Program Chase32 Step100 LED PIX-144 RGBW Bar No. 51930351 EAN 4026397708561 100-240V~ 50/60Hz 50W T1A/250V T =45°C T =55°C LED PIX-144 RGBW Bar 0.1m Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 MODE DOWN ENTER DMX IN DMX OUT 97297 Waldbüttelbrunn Germany www.steinigke.de... -
Page 9: Drahtlose Dmx-Übertragung Mit Quickdmx
Anschluss lässt sich ein DMX-Steuersignal drahtlos auf das Gerät übertragen, wodurch die aufwändige Verkabelung zum DMX-Lichtsteuergerät entfällt. Der Anschluss ist als USB-Buchse ausgeführt, die die benötigte Betriebsspannung von 5 V für den Empfänger zur Verfügung stellt. Belegung der USB-Buchse: NETZANSCHLUSS LED PIX-144 RGBW Bar No. 51930351 EAN 4026397708561 100-240V~ 50/60Hz 50W T1A/250V T =45°C T =55°C... -
Page 10: Bedienung
Das Gerät kann entweder im Standalone-Modus über das Bedienfeld oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller, sowie drahtlos über QuickDMX mit dem optional erhältlichen EUROLITE QuickDMX USB Wireless Transmitter/Receiver betrieben werden Menüstruktur Um eine Funktion auszuwählen, drücken Sie die Taste MENU so oft, bis die gewünschte Funktion im Display angezeigt wird. -
Page 11: Standalone-Betrieb
Standalone-Betrieb Musiksteuerung Durch das integrierte Mikrofon lassen sich die integrierten Showprogramme im Rhythmus der Musik (bei deutlichem Bassschlag) optimal mit dem Gerät wiedergeben. Um im Standalone-Betrieb die Musiksteuerung betreiben zu können, muss das Gerät auf Mast eingestellt sein. Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart Soun anzeigt. Bestätigen Sie mit der Taste ENTER. -
Page 12: Master/Slave-Betrieb Mit Mehreren Geräten
Master/Slave-Betrieb mit mehreren Geräten Es lassen sich mehrere Geräte zusammenschalten (max. 32). Das Hauptgerät (Master) kann dann alle Nebengeräte (Slave) synchron steuern ohne die Notwendigkeit eines DMX-Controllers. Die Geräte müssen auf die jeweilige Betriebsart eingestellt werden. Um das Master-Gerät zu definieren, drücken Sie die Taste MENU so oft, bis das Display Slnd anzeigt. Bestätigen Sie mit der Taste ENTER. -
Page 13: Funktionen Im Dmx-Betrieb
Funktionen im DMX-Betrieb 6-Kanal-Modus (Vorgabewert) Kanal Wert Funktion 000 – 255 Rot 0-100% 000 – 255 Grün 0-100% 000 – 255 Blau 0-100% 000 – 255 Weiß 0-100% 000 – 255 Master Dimmer 0-100% 000 – 000 Keine Funktion 001 – 005 Musiksteuerung (15 Farben) 006 –... - Page 14 16-Kanal-Modus Kanal Wert Funktion 000 – 255 Master-Dimmer 0-100% 1+2+3+4 000 – 000 Keine Funktion 001 – 255 Strobe-Effekt mit zunehmender Geschwindigkeit Rot 0-100% 1+2+3+4 000 – 255 Grün 0-100% 1+2+3+4 000 – 255 000 – 255 Blau 0-100% 1+2+3+4 000 –...
- Page 15 30-Kanal-Modus Kanal Wert Funktion Segment 000 – 255 Master-Dimmer 0-100% 000 – 000 Keine Funktion 001 – 255 Strobe-Effekt mit zunehmender Geschwindigkeit 000 – 255 Rot 0-100% 000 – 255 Grün 0-100% 000 – 255 Blau 0-100% 000 – 255 Weiß...
- Page 16 188 – 202 Programm 13 203 – 217 Programm 14 218 – 232 Programm 15 233 – 247 Programm 16 248 – 255 Musiksteuerung 000 – 255 Geschwindigkeit für CH29, zunehmend 58-Kanal-Modus Kanal Wert Funktion Segment 000 – 255 Master-Dimmer 0-100% 000 –...
- Page 17 000 – 255 Grün 0-100% 000 – 255 Blau 0-100% 000 – 255 Weiß 0-100% 000 – 015 Keine Funktion 016 – 255 Farbwechsel mit zunehmender Geschwindigkeit 000 – 255 Master-Dimmer 0-100% 000 – 000 Keine Funktion 001 – 255 Strobe-Effekt mit zunehmender Geschwindigkeit 000 –...
-
Page 18: Reinigung Und Wartung
REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linsen sollten sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann. Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen. Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch. -
Page 19: Technische Daten
1,00 kg 65 mm 1085 mm Zubehör EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE Sicherungsseil UNV-5 3x600mm bis 5kg silber Best.-Nr. 58010372 EUROLITE DMX Kabel XLR 3pol 3m schwarz Best.-Nr. 3022785H EUROLITE QuickDMX USB Funksender/Empfänger Best.-Nr. 70064704 FUTURELIGHT WDR USB Drahtlos-DMX-Empfänger Best.-Nr. -
Page 20: Introduction
USER MANUAL LED PIX-144 RGBW Bar DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires. Never open the housing. Keep the device away from rain and moisture. -
Page 21: Safety Instructions
SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as described in this manual to avoid accidental injury or damage. Intended use • This device is an LED pixel bar for creating decorative lighting effects. This device is designed for professional use in the field of event technology, e.g. - Page 22 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 55°C during use. Avoid contact by persons and materials. •...
-
Page 23: Description Of The Device
DESCRIPTION OF THE DEVICE 1. Top panel with RGBW LEDs 2. Safety eyelet LED PIX-144 RGBW Bar No. 51930351 EAN 4026397708561 100-240V~ 50/60Hz 50W T1A/250V T =45°C T =55°C LED PIX-144 RGBW Bar 0.1m MODE DOWN ENTER Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5... -
Page 24: Installation
INSTALLATION WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations. The device may be placed on the floor or fastened to a truss or similar rigging structure. -
Page 25: Dmx512 Connection
DMX512 CONNECTION DMX Controller Program Chase32 Step100 LED PIX-144 RGBW Bar No. 51930351 EAN 4026397708561 100-240V~ 50/60Hz 50W T1A/250V T =45°C T =55°C LED PIX-144 RGBW Bar 0.1m Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 MODE DOWN ENTER DMX IN DMX OUT 97297 Waldbüttelbrunn Germany www.steinigke.de... -
Page 26: Wireless Dmx Transmission With Quickdmx
DMX controller. The connector is designed as a USB port which provides the required 5 V operating voltage for the receiver. Occupation of the USB port: POWER SUPPLY LED PIX-144 RGBW Bar No. 51930351 EAN 4026397708561 100-240V~ 50/60Hz 50W T1A/250V T =45°C T =55°C... -
Page 27: Operation
DMX-controlled mode via any commercial DMX controller as well as wireless QuickDMX with optionally available EUROLITE QuickDMX Wireless Transmitter/Receiver. Menu structure Press the MENU button so many times until the desired function is indicated on the display. Use the ENTER button to select the function. -
Page 28: Stand-Alone Mode
Stand-alone mode Sound control Via the integrated microphone the unit can perfectly reproduce the show programs to the rhythm of the music (sufficient bass provided). To be able to operate the sound control in standalone mode, the device must be set to Mast. Press the MENU button so many times until Soun is indicated in the display. -
Page 29: Interconnecting Several Devices (Master/Slave Operation)
Interconnecting several devices (master/slave operation) Several devices may be interconnected (max. 32). Then all slave units can be synchronized and controlled with the master unit without the need for a DMX controller. The devices must be set to the corresponding operating modes. -
Page 30: Functions In Dmx Mode
Functions in DMX mode 6-channel-mode (Default) Channel Value Function 000 – 255 Red 0-100% 000 – 255 Green 0-100% 000 – 255 Blue 0-100% 000 – 255 White 0-100% 000 – 255 Master Dimmer 0-100% 000 – 000 No function 001 –... - Page 31 16-channel-mode Channel Value Function 000 – 255 Master-Dimmer 0-100% 1+2+3+4 000 – 000 No function 001 – 255 Strobe effect with increasing speed Red 0-100% 1+2+3+4 000 – 255 000 – 255 Green 0-100% 1+2+3+4 000 – 255 Blue 0-100% 1+2+3+4 000 –...
- Page 32 30-channel mode Channel Value Function Segment 000 – 255 Master-Dimmer 0-100% 000 – 000 No function 001 – 255 Strobe effect with increasing speed 000 – 255 Red 0-100% 000 – 255 Green 0-100% 000 – 255 Blue 0-100% 000 – 255 White 0-100% 000 –...
- Page 33 173 – 187 Program 12 188 – 202 Program 13 203 – 217 Program 14 218 – 232 Program 15 233 – 247 Program 16 248 – 255 Sound-controlled mode 000 – 255 Speed for CH29, increasing 58-channel mode Channel Value Function Segment...
- Page 34 000 – 255 Green 0-100% 000 – 255 Blue 0-100% 000 – 255 White 0-100% 000 – 015 No function 016 – 255 Color change with increasing speed 000 – 255 Master-Dimmer 0-100% 000 – 000 No function 001 – 255 Strobe effect with increasing speed 000 –...
-
Page 35: Cleaning And Maintenance
CLEANING AND MAINTENANCE The outside of the device should be cleaned periodically to remove contaminants such as dust etc. The lenses, in particular, should be clean to ensure that light will be emitted at maximum brightness. Disconnect the device from power and allow it to cool before cleaning. Clean the surface with a soft lint-free and moistened cloth. -
Page 36: Technical Specifications
EUROLITE SB-12 Soft Bag No. 30130560 All information is subject to change without prior notice. © 15.11.2022 Eurolite is a brand of Steinigke Showtechnic GmbH · Andreas-Bauer-Str. 5 · 97297 Waldbüttelbrunn Germany D00141596.docx Version 1.0 Publ. 15/11/2022 36/36 00141596, Version 1.0...
