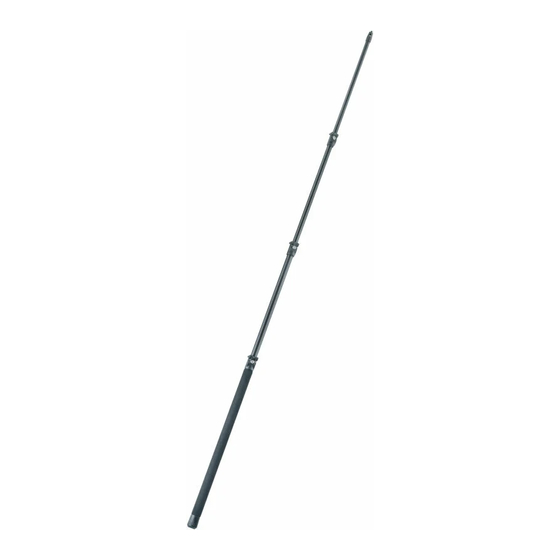

23781/82/83 Mikrofonangel
BESTIMMUNGSGEMÄSSER GEBRAUCH
- Zur manuellen Positionierung von Mikrofonen über Entfernungen bis zu
-
a. 1,7 m (23781) — b. 2,8 m (23782) — c. 3,8 m (23783)
MERKMALE & FÄHIGKEITEN
- Einfach und intuitiv zu bedienen, optisch ansprechend und sehr praktisch
- Die Rohre aus Carbon vereinen große Stabilität mit extrem geringem
-
Gewicht
- Ein Mikrofonkabel (max. ø 6 mm) kann im Inneren der Rohre platziert werden
- Ideal für den mobilen Einsatz: superleicht und klein zusammenlegbar
- inklusive Tragetasche
- Hervorragende Handhabung und Bedienung durch effektive Spannschellen:
-
Die Haltekraft der einzelnen Klemmhebel ist individuell justierbar;
-
geräuscharmes Aus-/ Einfahren der Rohre; kein Klappern
- Länge stufenlos einstellbar:
-
Art. 23781: 600-1675 mm, Art. 23782: 880-2790 mm, Art. 23783: 1130-3780 mm
- Gewindeanschluss: 3/8" bzw. 5/8" inklusive Rändelscheibe
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen und
beachten Sie sorgfältig diese Anleitung. Sie informiert Sie über alle wichtigen Schritte
die für einen sicheren Aufbau und Betrieb erforderlich sind. Wir empfehlen, sie auch
für den späteren Gebrauch aufzubewahren.
SICHERHEITS- und HANDHABUNGSHINWEISE
- Tragfähigkeit: Mikrofone
- Das Hantieren mit einer Mikrofonangel bedeutet eine nicht unerhebliche
-
Gefährdung für:
-
a. Bediener, b. Personen und c. Gegenstände in Reichweite (Aufbauten,
-
Lampen etc.). Entsprechend vorsichtige Handhabung ist unbedingt erforderlich.
- Wir warnen insbesondere vor den Gefahren durch Blitzschläge und Stromkabel.
- Auch eine nicht unmittelbar benutzte Mikrofonangel kann sich als
-
Gefahrenquelle erweisen, z.B. als Stolperfalle, wenn sie unsachgemäß
-
abgelegt wurde. Nach Gebrauch sollte die Rohrkombination unverzüglich
-
eingefahren und sicher aufbewahrt werden.
- Um unbeabsichtigtes Aus- bzw. Einfahren der Rohre zu verhindern, wird stets
-
nur ein Klemmelement geöffnet und das entsprechende Rohr bedient.
- Bei Gebrauch, Transport und Lagerung müssen sämtliche Klemmelemente
-
geschlossen sein.
- Bei Verwendung eines innen verlaufenden Kabels darauf achten, dass dieses
-
an den Kabelöffnungen nicht beschädigt wird. Im Lieferumfang ist keine
-
Verkabelung enthalten. Da nur ein Teil der Nutzer mit Kabel arbeitet ist die
-
Grundrohrkappe 1.1 nicht durchgelocht; bei Bedarf die dünne Wandung
-
(ø 12 mm) ausschneiden. ACHTUNG vor Schnittverletzungen schützen.
- Der Bediener muss in der Lage sein mit der Mikrofonangel verantwortlich
-
umgehen zu können.
- Das Mikrofon stets erst nach dem Ausfahren anbringen - und vor dem
-
Einfahren wieder abnehmen.
- Die Carbonrohre zeichnen sich u.a. aus durch Festigkeit und Steifheit.
-
Dennoch kann Mißbrauch und Gewalt zu Schäden an den Rohren führen.
-
Beschädigte Rohre dürfen auf keinen Fall benutzt werden, weil:
-
a. eventuelle scharfe Kanten zu schmerzhaften Verletzungen bei Bedienern
-
oder Dritten führen können,
-
b. die einwandfreie Funktion nicht mehr gewährleistet werden kann.
- Zur Reinigung ein leicht feuchtes Tuch und ein nicht scheuerndes Mittel benutzen.
BEDIENUNGSANLEITUNG

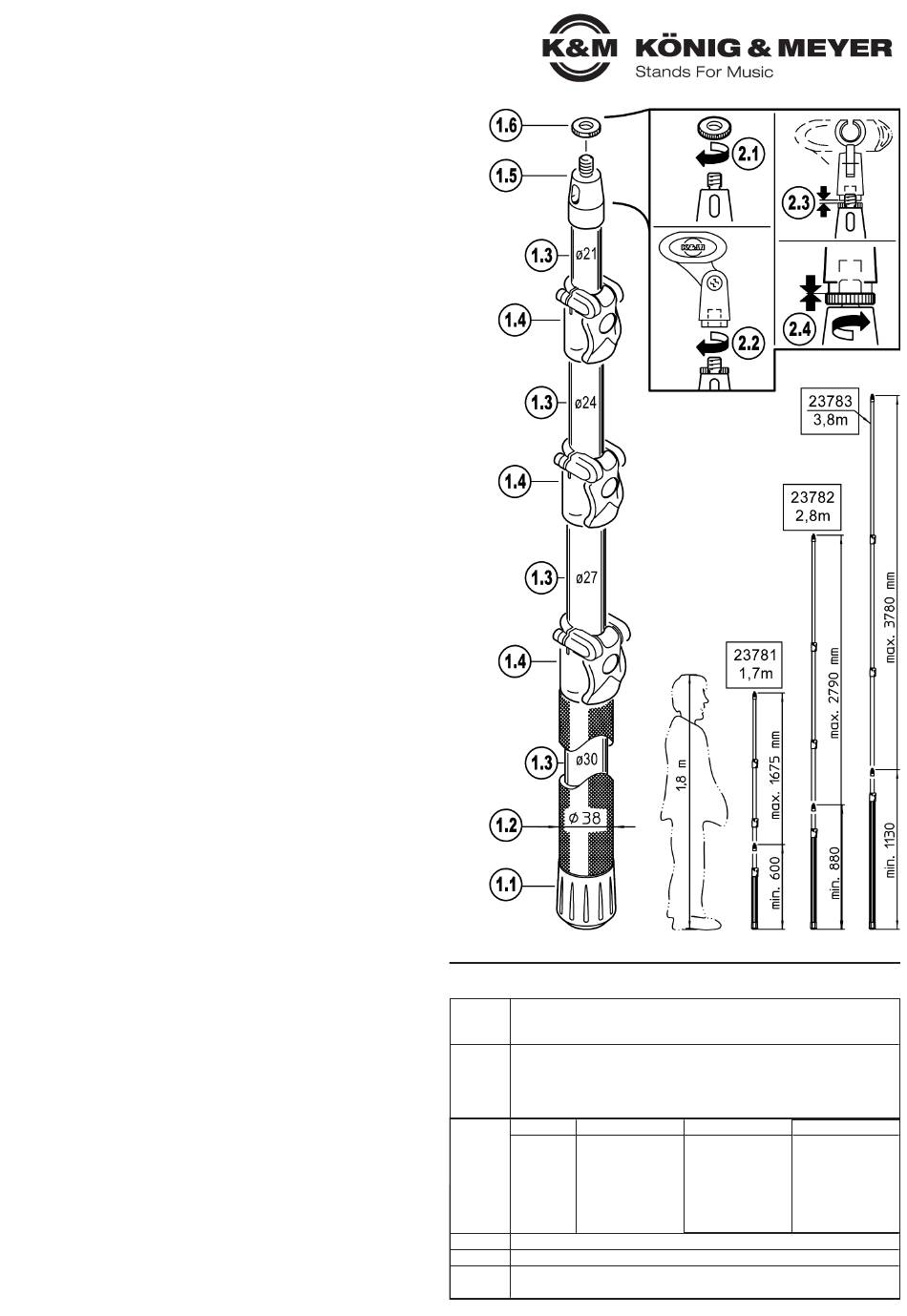

1. BESTANDTEILE
- Die Mikrofonangel ist komplett vormontiert und sofort einsatzbereit.
- Bitte Sichtprüfung durchführen, ob - soweit erkennbar - alle Bestandteile
-
vorhanden und unbeschädigt sind:
-
1.1 Grundrohrkappe (mit Kabeldurchlaß), 1.2 Schaumgummigriff ø 38 mm,
-
1.3 Rohre (ø 30-27-24-21 mm), 1.4 Spannschellen (30/27-27/24-24/21),
-
1.5 Gewinde (3/8" oder 5/8"), 1.6 Rändelscheibe
2. MIKROFONIERUNG
HINWEIS: Beim Aufbau der Mikrofonangel ist das Anbringen des Mikrofons
HINWEIS:
der letzte Arbeitsgang - beim Abbau der erste.
2.1 Rändelscheibe 1.6 bis zum Anschlag auf das Mikrofonbefestigungs-
2.1
gewinde 1.5 drehen.
2.2 Mikrofonklammer (siehe Kapitel ZUBEHÖR) auf das Gewinde schrauben.
2.3 Mikrofonklammer ausrichten und ggf. etwas Luft zur Rändelscheibe
2.3
lassen.
2.4 Rändelscheibe 1.6 hochdrehen und so mit der Mikrofonklammer
2.4
verspannen (verhindert ungewolltes Verdrehen des Mikrofons).
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
23781-300-55 / 23781-500-55 / 23782-300-55 / 23782-500-55
23783-300-55 / 23783-500-55 Rev.01 10/21
TECHNISCHE DATEN
Mikrofonangel 1,7 m: 23781-300-55 - 3/8" / 23781-500-55 - 5/8"
Varianten
Mikrofonangel 2,8 m: 23782-300-55 - 3/8" / 23782-500-55 - 5/8"
Mikrofonangel 3,8 m: 23783-300-55 - 3/8" / 23783-500-55 - 5/8"
- Teleskoprohre ø 30 - 27 - 24 - 21 mm: Carbon
Material
- Mikrofonhülse mit Gewinde: Aluminium
- Rändelscheibe: Stahl
- Klemmelemente: PA-6
- Grundrohrkappe: TPE
Art. 27381- 1,7 m
Maße
Reichweite 600 - 1675 mm
Griff
ø 38 x 370 mm
Gewinde
3/8" bzw. 5/8"
Kabel
max. ø 6 mm (1/4") max. ø 6 mm (1/4") max. ø 6 mm (1/4")
Packmaß
45 x 42 x 610 mm
Gewicht
0,39 kg
Traglast
Mikrofone, max. 1 kg
Tasche
mit Reißverschluß, Umhängeschlaufe, PE-Folie, Leinenoptik
Zubehör
Mikrofonklammern 85035, 85050, 85055, 85060, 85070
(optional)
Popkiller 23956 (ø 130 mm), 23966 (ø 200 mm)
Art. 27382 - 2,8 m
Art. 27383 - 3,8 m
880 - 2790 mm
1130 - 3780 mm
ø 38 x 650 mm
ø 38 x 900 mm
3/8" bzw. 5/8"
3/8" bzw. 5/8"
45 x 42 x 890 mm
45 x 42 x 1140 mm
0,52 kg
0,69 kg
