Konig & Meyer 23780 Quick Start Manual

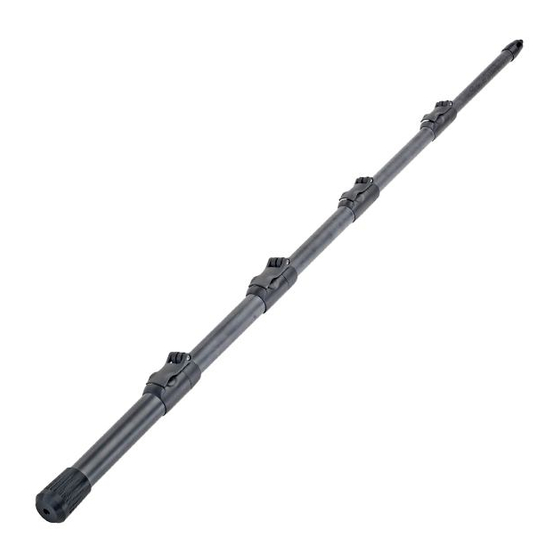

23780/85/90 Mikrofonangel
- Zur manuellen Positionierung von Mikrofonen über Entfernungen
- bis zu 1,8 m / 2,8 m / 3,8 m
- Optisch, technisch und in der Handhabung absolut auf der Höhe der Zeit
- Extrem leichte und dabei höchst steife 5-fach Rohrkombination aus Carbonfasern
- Ein Mikrofonkabel (max. ø 6 mm) kann im Inneren der Rohre platziert werden
- Ideal für den mobilen Einsatz: leicht und klein zusammenlegbar; inkl. gepolsterte Tasche
- Hervorragende Handhabung und Bedienung durch effektive Klemmelemente: Klemm-
- kraft individuell justierbar; geräuscharmes Aus-/ Einfahren der Rohre; kein Klappern
- Länge stufenlos einstellbar von 600-1830 mm, 800-2830 mm, 1000-3830 mm;
- Gewindeanschluss: 3/8"
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle
wichtigen Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch
aufzubewahren.
SICHERHEITS- und HANDHABUNGSHINWEISE
- Traglast: Mikrofone
- Das Hantieren mit einer Mikrofonangel bedeutet eine nicht unerhebliche Gefährdung für:
- a. Bediener, b. Personen und c. Gegenstände in Reichweite (Aufbauten, Lampen etc.).
- Entsprechend vorsichtige Handhabung ist unbedingt erforderlich.
- Wir warnen insbesondere vor den Gefahren durch Blitzschläge und Stromkabel.
- Auch eine nicht unmittelbar benutzte Mikrofonangel kann sich als Gefahrenquelle erweisen,
- z.B. als Stolperfalle, wenn sie unsachgemäß abgelegt wurde. Nach Gebrauch sollte die Rohr-
- kombination unverzüglich eingefahren und sicher aufbewahrt werden.
- Um unbeabsichtigtes Aus- bzw. Einfahren der Rohre zu verhindern, wird stets nur ein Klemmelement
- geöffnet und das entsprechende Rohr bedient.
- Bei Gebrauch, Transport und Lagerung müssen sämtliche Klemmelemente geschlossen sein.
- Bei Verwendung eines innen verlaufenden Kabels darauf achten, dass dieses an den Kabelöffnungen
- nicht beschädigt wird. Im Lieferumfang ist keine Verkabelung enthalten.
- Da nur ein Teil der Nutzer mit Kabel arbeitet ist die Gummikappe nicht durchgelocht; bei Bedarf die
- dünne Wandung (ø 12 mm) ausschneiden. ACHTUNG vor Schnittverletzungen schützen.
- Der Bediener muss in der Lage sein mit der Mikrofonangel verantwortlich umgehen zu können.
- Das Mikrofon stets erst nach dem Ausfahren anbringen - und vor dem Einfahren wieder abnehmen.
- Die Carbonrohre zeichnen sich u.a. aus durch Festigkeit und Steifheit. Dennoch kann Mißbrauch und
- Gewalt zu Schäden an den Rohren führen. Beschädigte Rohre dürfen auf keinen Fall benutzt werden, weil:
- a. eventuelle scharfe Kanten zu schmerzhaften Verletzungen bei Bedienern oder Dritten führen können,
- b. die einwandfreie Funktion nicht mehr gewährleistet werden kann.
HINWEISE FÜR DEN BENUTZER
- Die Mikrofonangel ist komplett vormontiert und sofort einsatzbereit.
- Das Material Carbon vereint große Festigkeit und Steifigkeit mit geringem Gewicht
- Kabelöffnungen ermöglichen den Einsatz eines im Inneren der Angel verlaufenden Kabels
- Eine Grundregel lautet: beim Aufbau der Mikrofonangel ist das Anbringen des Mikrofons
- der letzte Arbeitsgang - beim Abbau der Erste.

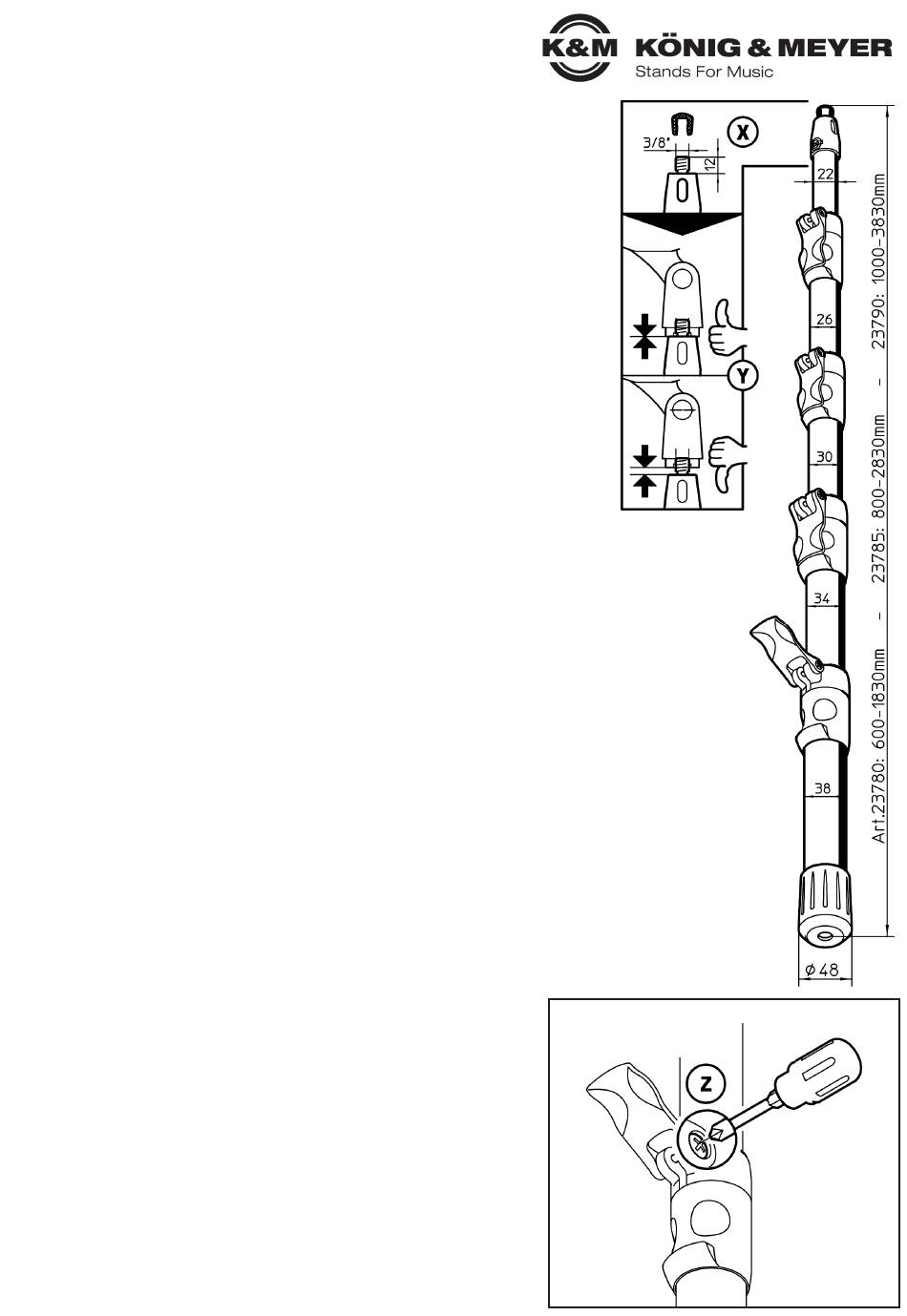

- Das 3/8"-Mikrofonanschlußgewinde ist durch eine Gummikappe (siehe X) geschützt.
- Wir empfehlen diese nach Gebrauch immer wieder aufzubringen.
- Das Mikrofon bzw. die Mikrofonhalterung (siehe Y) stets bis zum Anschlag auf das 3/8"-
- Gewinde aufschrauben. Dies ist aus zwei Gründen wichtig:
- 1. Das Mikrofon sitz fest auf dem Gewinde und verdreht sich nicht.
- 2. Das Gewinde ist geschützt vor Biegekräften und Beschädigungen durch Schmutz und Abrasion.
- Die Gängigkeit der Klemmhebel kann individuell eingestellt werden (siehe Z).
ZUBEHÖR
- Im Lieferumfang enthalten ist eine exakt passende und gepolsterte Umhängetasche.
- Bei Bedarf finden Sie im Programm von KÖNIG & MEYER Mikrofonklammern unterschiedlicher
- Größe, welche auf das Anschlussgewinde der Mikrofonangel aufgeschraubt werden können:
- Mikrofonklammer Art.-Nr. 85035: für Mikrofongrößen ø 17 - 22 mm,
- Mikrofonklammer Art.-Nr. 85050: für Mikrofongrößen ø 22 - 28 mm,
- Mikrofonklammer Art.-Nr. 85055: für Mikrofongrößen ø 28 - 34 mm,
- Mikrofonklammer Art.-Nr. 85060: für Mikrofongrößen ø 34 - 40 mm (konisch),
- Mikrofonklammer Art.-Nr. 85070: für Mikrofongrößen ø 34 - 40 mm (parallel)
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Rohre lassen sich nicht oder nur schwer ausfahren
F: B: ACHTUNG: Verletzungsgefahr falls Rohre beschädigt sind.
F: B: In diesem Falle K&M kontaktieren.
F: B: Klemmhebel vollständig öffnen, nur dann ist eine leichtgängige
F: B: Verstellung möglich (siehe Z).
F: B: Klemmkraft der Spannhebel neu justieren
F: B: Rohre reinigen
F: Rohre lassen sich nicht richtig festklemmen
F: B: Klemmkraft der Spannhebel neu justieren
F: Kabel stellt sich beim Einfahren der Rohre "quer"
F: B: Kabel an der Grundrohröffnung fassen und sanft ziehen bis Rohre einfahren
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
23780-000-55 Rev.04 23785-000-55 Rev.04 23790-000-55 Rev.03 03-80-325-00 8/15
KLEMMHEBEL JUSTIEREN
Kreuzschlitz-
Schraubendreher
ansetzen und
Schraube je nach
Bedarf öffnen
oder lockern -
oft genügt dazu
der Bruchteil einer
Umdrehung.
