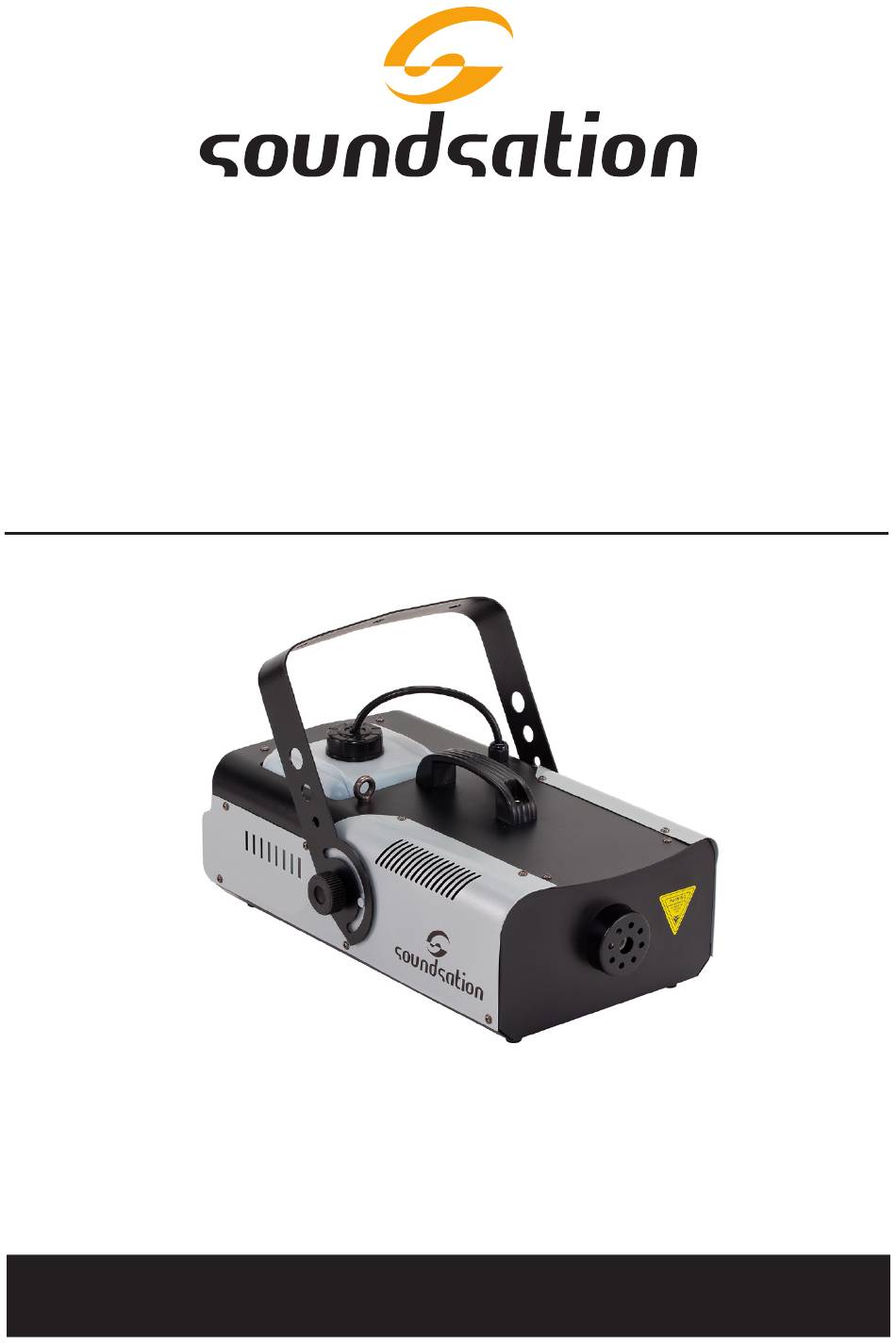

- Page 1 ZEPHIRO 1200 fog 1200 Watt Fog Machine with wireless control USER MANUAL MANUALE utente Please read this manual carefully, and properly take care of it! Leggete questo manuale e conservatelo per future consultazioni!
- Page 2 Dear customer, First of all thanks for purchasing a SOUNDSATION® product. Our mission is to satisfy all possible needs of musical instrument, professional audio and lighting users offering a wide range of products using the latest technologies. We hope you will be satisfied with this item and, if you want to collaborate, we are looking for a feedback from you about the operation of the product and possible im- provements to introduce in the next future.
-
Page 3: Table Of Contents
ENGLISH TABLE OF CONTENTS 1. UNBOXING .........................5 2. ACCESSORIES ......................6 3. OVERVIEW ........................6 4. REAR PANEL .......................7 5. GUIDANCE ........................7 6. MAINS CONNECTIONS .....................8 7. CONTROL MODE......................8 8. NOTICES ........................9 9. ROUTINE MAINTENANCE AND COMMON FAULTS ..........9 10. SPECIFICATIONS ......................11 11. - Page 4 ENGLISH IMPORTANT SAFETY SYMBOLS The symbol is used to indicate that some hazardous live terminals are involved within this apparatus, even under the normal operating condi- tions, which may be sufficient to constitute the risk of electric shock or death. The symbol is used in the service documentation to indicate that spe- cific component shall be replaced only by the component specified in that documentation for safety reasons.
-
Page 5: Unboxing
ENGLISH be able to enter the room and vaporized fog needs to be able to be drained from the room. f Pay caution with the amount of fog used. Only small amounts of fog are required to accentuate professional lighting and make the beams visible. Do not proceed pro- ducing fog when the visibility drops below 2 meters. -
Page 6: Accessories
2. ACCESSORIES SOUNDSATION can supply a wide range of quality accessories that you can use with your ZEPHIRO Ambience Effects Series, like Cables, Liquids, etc. All products in our catalogue has been long tested with this device so we recommend to use Genuine SOUNDSATION Accessories and Spare Parts. -
Page 7: Rear Panel
Keep it in horizontal position, do not tilt or flip. Before connecting this unit to mains, fill in the tank with fluid. Always use water-based fog fluid (check www.soundsation- music.com for further information) and check that nozzle is clean and unobstructed. -
Page 8: Mains Connections
ENGLISH ZEPHIRO 1200fog User manual f Use the wired controller or the supplied wireless control, in order to activate the fog machine. 6. MAINS CONNECTIONS Connect the device to the mains with the supplied power cable. Please note that power voltage and frequency are the same as the marked voltage and frequency of device when connecting power. -
Page 9: Notices
ENGLISH ZEPHIRO 1200fog User manual Green LED - Fog Machine Ready. 8. NOTICES f This fog machine should be used in dry and well-ventilated place . Please avoid any water or rain fall in the machines, if water and rain fall in, turn off the power imme- diately. - Page 10 ENGLISH ZEPHIRO 1200fog User manual f If the fog turns less, and the pump makes noise, switch off the unit immediately and check fluid level, fuse, controller interface and power plug. If all of these are normal, please connect power again. If problems still continue, please contact the supplier. f When you shut down the machine, it is recommended that you remove any remain- ing fluid inside.
-
Page 11: Specifications
ENGLISH ZEPHIRO 1200fog User manual 10. SPECIFICATIONS Heating element 1200 Watt Output distance 4-5 meters Warm-up time Approximately 3 Minutes Tank capacity 2,5 liters Fog output 453m³ per minute Wireless remote controller included Yes - 433,92 MHz (Max 10 Meters) Wired remote controller included Yes ( START/STOP Switch) Mounting bracket included... -
Page 12: Warranty And Service
SOUNDSATION shall satisfy the warranty obligations by remedying any material or manufacturing faults free of charge at SOUNDSATION’s discretion either by repair or by exchanging individual parts or the entire appliance. Any defective parts removed from a product during the course of a warranty claim shall become the property of SOUNDSATION. - Page 13 ITALIANO SOMMARIO 13. DISIMBALLAGGIO ....................16 14. ACCESSORI .......................16 15. PANORAMICA ......................16 16. PANNELLO POSTERIORE ..................17 17. GUIDA ........................17 18. CONNESSIONI DI RETE ...................18 19. MODALITÀ DI CONTROLLO ..................18 20. AVVISI ........................19 21. MANUTENZIONE ORDINARIA E GUASTI COMUNI..........20 22. SPECIFICHE .......................21 23.
- Page 14 ITALIANO Manuale d’uso ZEPHIRO 1200FOG IMPORTANTI ISTRUZIONI DI SICUREZZA Il simbolo è usato per indicare che in questa apparecchiatura sono presenti alcuni terminali sotto tensione pericolosi, anche in condizioni di normale funzionamento, che possono costituire rischio di scosse elettriche o di morte. Il simbolo viene utilizzato nella documentazione di servizio per indi- care che uno specifico componente può...
- Page 15 ITALIANO Manuale d’uso Zephiro 1200FOG Ventilazione f Assicurarsi sempre che ci sia una sufficiente ventilazione in modo che l’aria possa circolare e la nebbia vaporizzata possa essere scaricata dalla stanza di utilizzo del dispositivo. f Prestare attenzione alla quantità di nebbia utilizzata. Sono necessarie solo piccole quantità...
-
Page 16: Disimballaggio
14. ACCESSORI SOUNDSATION in grado di fornire una vasta gamma di accessori di qualità che è pos- sibile utilizzare in tutti i dispositivi della serie ZEPHIRO come console di illuminazione, radiocomandi, liquidi e altri accessori. Tutti i prodotti del catalogo SOUNDSATION sono stati a lungo testati con questo dispositivo quindi si consiglia di utilizzare accessori originali e parti di ricambio Soundsation. -
Page 17: Pannello Posteriore
ITALIANO Manuale d’uso Zephiro 1200FOG staffa di montaggio in dotazione che ne permette il fissaggio. ZEPHIRO 1200FOG è in grado di generare un volume di fumo pari a 453 m³/min grazie ad un sistema di riscaldamento da 1200 watt, una potente pompa e un serbatoio molto capiente (2,5l) 16. -
Page 18: Connessioni Di Rete
ITALIANO Manuale d’uso ZEPHIRO 1200FOG o meno f Collegare il controllo manuale all’apposito connettore (WIRED CONTROL) posto sul pannello posteriore della macchina f Collegare il ricevitore per radiocomando all’apposito connettore (WIRELESS CON- TROL) posto sul pannello posteriore della macchina f Il cavo di alimentazione deve essere collegato a una presa elettrica dotata di messa a terra. -
Page 19: Avvisi
ITALIANO Manuale d’uso Zephiro 1200FOG RADIOCOMANDO Una volta completato il riscaldamento, premere il pulsante A o B per emettere la neb- bia. Tenendoli premuti a lungo, è possibile spruzzare la nebbia a lungo finché l’unità non si scalda nuovamente. Rilasciando i pulsanti, smette di spruzzare la nebbia COMANDO A FILO Collegare il comando a filo al pannello posteriore della macchina tramite l’apposito connettore. -
Page 20: Manutenzione Ordinaria E Guasti Comuni
ITALIANO Manuale d’uso ZEPHIRO 1200FOG 21. MANUTENZIONE ORDINARIA E GUASTI COMUNI Pulire periodicamente la macchina per eventuali costi per riparazioni e parti di ricambio. f Un liquido qualitativamente scarso può causare il blocco del dispositivo. Si consi- glia di utilizzare un liquido per fumo di alta qualità. f La macchina potrebbe bloccarsi a causa di fluido ad alta concentrazione, di fluido non puro o di surriscaldamento, pertanto una cura e una manutenzione regolare possono garantire il funzionamento più... -
Page 21: Specifiche
ITALIANO Manuale d’uso Zephiro 1200FOG 22. SPECIFICHE Sistema di riscaldamento 1200 Watt Distanza di uscita 4-5 metri Tempo di riscaldamento Circa 3 Minuti Capacità della tanica 2,5 litri Emissione Nebbia 453m³ per minuto Indicatore per Macchina pronta all’uso SI (LED con doppia colorazione) Radiocomando incluso SI - 433,92 MHz (Max 10 Metri) Controllo remoto a filo incluso... -
Page 22: Garanzia Ed Assistenza
ITALIANO Manuale d’uso ZEPHIRO 1200FOG 23. GARANZIA ED ASSISTENZA Tutti i prodotti SOUNDSATION dispongono di una garanzia di due anni. Questa garanzia di due anni è valida dalla data di acquisto, come indicato dal documento di acquisto. • I seguenti casi / componenti non sono coperti dalla garanzia di cui sopra: •... - Page 23 Questo prodotto viene importato nella UE da FRENEXPORT SPA – Via Enzo Ferrari, 10 - 62017 Porto Recanati - Italy www.soundsa tionmusic.com Soundsation® is a registered trademark of FRENEXPORT SPA - Italy Soundsation® è un marchio di fabbrica registrato della FRENEXPORT SPA - Italy...
- Page 24 www.soundsa tionmusic.com Ver 1.0 - Feb 2018...
