Roland Orchestral II SR-JV80-16 Owner's Manual

Thank you for choosing the Roland SR-JV80-16 "Orchestral 2 " Wave
Expansion Board.
The SR-JV80-16 is a Wave Expansion Board offering waveforms, patches,
and rhythm sets for a full range of stereo-sampled orchestral sounds,
including strings and orchestra ensemble. It also offers string
instruments, such as solo violin and cello; wind instruments, such as
French horn, trumpet, trombone, flute, and piccolo; and percussion
instruments, such as timpani. Additionally included are the sounds of
Celtic instruments such as Celtic flute, tin whistle, uilleann pipe, busouki,
clarsah harp, and bodhran.
Also, when you combine it with the "Orchestral" SR-JV80-02 (separately
available), you can play an even wider range of orchestral sounds.
• Waveforms: 153Kinds
• Patches
256 kinds designed for the JV-1010/1080/2080 & XP series; another 214
for the JV-80/880/90/1000.
On the JD-990, you can use Patches designed to be used with the JV-80/
880/90/1000 if you "Convert Load" them first.
• Rhythm Sets
2 kinds designed for the JV-1010/1080/2080 & XP series; another 2 for the
JV-90/1000.
* The Rhythm Sets in this expansion board cannot be used with the
JV-80/880 or JD-990.

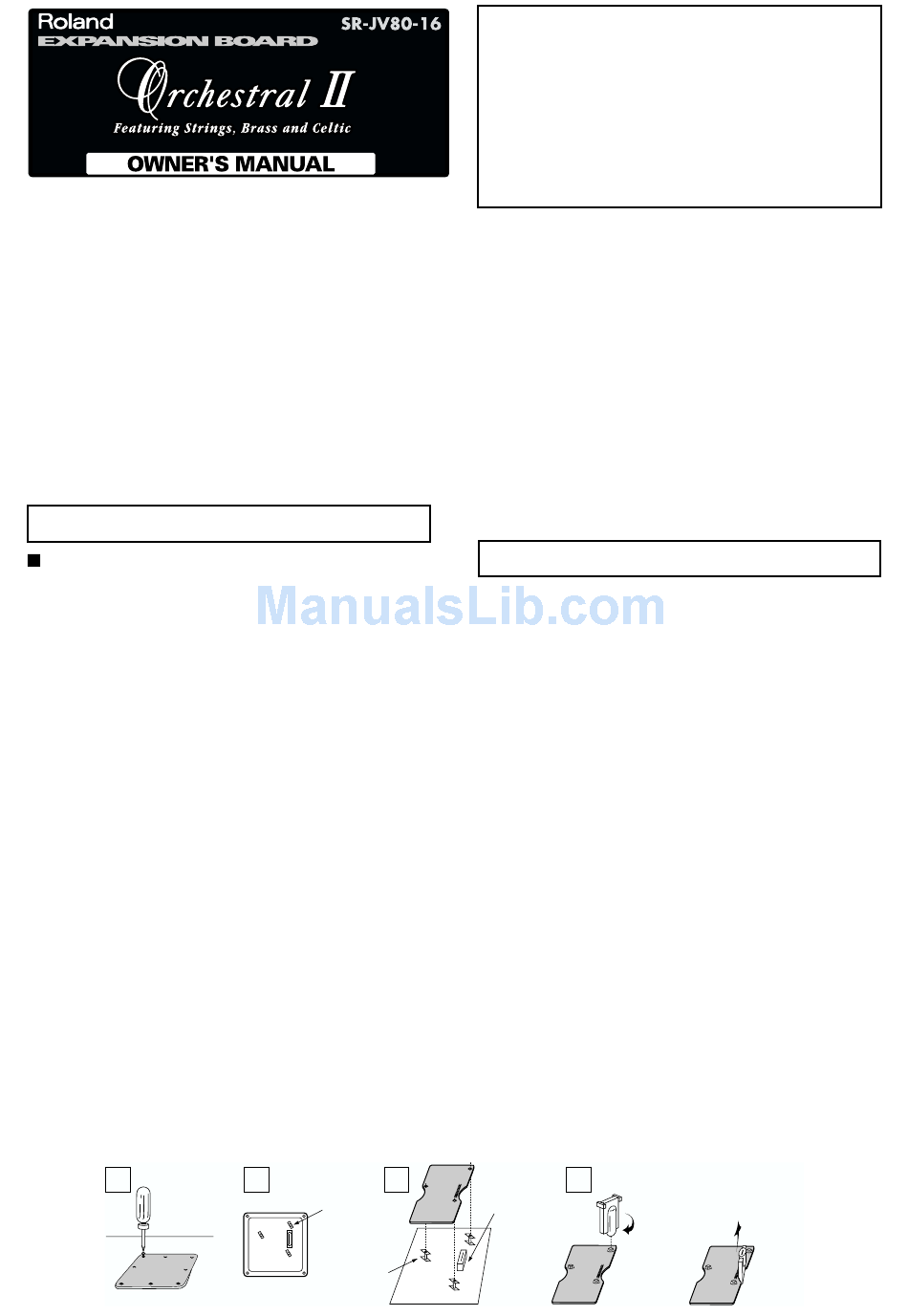

INSTALLING THE EXPANSION BOARD

* Turn off your instrument.
1.
Remove the cover located on the bottom (or top) of your
instrument.
2.
Check that the plastic board holders are positioned as shown.
Rotate them if necessary.
3.
While positioning the holes on the board over the board holders,
carefully insert the connector on the board into the socket on the
instrument. Make sure the connector is securely connected, and
that all three board holders project through the holes.
* Do not touch any of the printed circuit pathways or connection
terminals.
* Never use excessive force when installing a Expansion Board. If it
doesn't fit properly on the first attempt, remove the board and try again.
4.
Use the supplied Installation Tool to turn the holders in the
LOCK direction, so the board will be fastened in place.
(To remove the Expansion Board, turn the board holders in the
UNLOCK direction, and lift up the board using the provided
tool. Remove the board and secure the cover plate.)
* When Expansion Board installation is complete, double-check your
work.
5.
Finally, put the cover of your instrument.
6.
Check if the Expansion Board is correctly installed.
If the "EXP" display cannot be selected (doesn't appear) in the
Waveform Selection Screen (refer to the owner's manual of the
instrument you use), remove the Expansion Board and install it
properly.
Handling Expansion Boards
To avoid the risk of damage to internal components that can be
caused by static electricity, please carefully observe the
following whenever you handle the board.
• Before you touch the board, always first grasp a metal object
(such as a water pipe), so you are sure that any static electricity
you might have been carrying has been discharged.
• When handling the board, grasp it only by its edges. Avoid
touching any of the electronic components or connectors.
• Save the bag in which the board was originally shipped, and put
the board back into it whenever you need to store or transport it.
1
Screwdriver
ドライバー
2 3
Board holder
基板ホルダー
Board holder
基板ホルダー
Before using this unit, carefully read the sections entitled:
"USING THE UNIT SAFELY" and "IMPORTANT NOTES" (p.
7). These sections provide important information concerning
the proper operation of the unit. Additionally, in order to feel
assured that you have gained a good grasp of every feature
provided by your new unit, OWNER'S MANUAL should be
read in its entirety. The manual should be saved and kept on
hand as a convenient reference.
この機器を正しくお使いいただくために、ご使用前に「安全上のご注
意」と「使用上のご注意」 （P.7、8）をよくお読みください。また、こ
の機器の優れた機能を十分ご理解いただくためにも、取扱説明書をよ
くお読みください。取扱説明書は必要なときにすぐに見ることができ
るよう、手元に置いてください。
このた びは、ウェーブ・エク スパンション・ボ ード
「Orchestral 2」をお買い上げいただきましてまことにありがとうござい
ます。
SR-JV80-16 にはステレオ・ サンプリングの Strings/Orchestra Ensemble
をはじ め、Solo Violin/Cello 等の 弦楽器や French Horn, Trumpet,
Trombone, Flute, Piccolo 等の管楽器、Timpani 等の打楽器のような各種
オーケ ストラの音色に 加えて、Celtic Flute, Tin Whistle, Uillean Pipe,
Bousouki, Clarsah Harp, Bodhran といったケルティック楽器の音色を含
んだウェーブフォーム、パッチ、リズム・セットを搭載したエクスパン
ション・ボードです。
また SR-JV80-02 「Ochestral」 （発売中）と組み合わせることで、さら
に幅広いオーケストラ音色で演奏する事ができます。
●ウェーブフォーム
●パッチ
･ JV-1010/1080/2080,XP シリーズ専用:256 種類
･ JV-80/880/90/1000 専用 :214 種類
JD-990 ではパッチをコンバート・ロードして使用することができます。
●リズム・セット
･ JV-1010/1080/2080,XP シリーズ専用:2 種類
･ JV-90/1000 専用 :2 種類
※ JV-80/880,JD-990 では、エクスパンション・ボードのリズム
セットを使用することができません。
■エクスパンション・ボードの取り付けかた
※ 使用機器の電源スイッチをオフにしてください。
1. 使用機器の底部、または上部にあるカバーをはずします。
2. 基板ホルダーを、図 2 のような向きに合わせます。
3. エクスパンション・ボードのコネクターを、本体のコネクターに完
全に差し込みます。このとき 3 つの基板ホルダーの頭が、エクスパ
ンション・ボードから出るようにします。
※ 回路部やコネクター部には手を触れないでください。
※ 基板を無理に押し込まないでください。装着しにくい場合、いったん
基板を外してやり直してください。
4. 付属の固定用具で基板ホルダーを LOCK 方向に回し、エクスパン
ション・ボードを固定します。
エクスパンション ・ ボードの取りはずしは、 基板ホルダーをUNLOCK
方向に回し、固定用具を引っかけて取りはずします。
※ 取り付けを終えたら、正しく取り付けられていることを再度確認して
ください。
5. 最後にカバーを取り付けます。
6. エクスパンション・ボードの取り付けが正しく行われたかを確認し
ます。
ウェーブフォームの選択画面 （使用機器の取扱説明書参照） で "EXP"
が選べない（表示されない）ときは、もう一度エクスパンション・
ボードをつけ直してください。
基板の取り扱いについて
この基 板は、静電気により 部品が破壊され る恐れがありま す。基板
を取り扱うときは、次の点に注意してください。
※ 基板を持つときは、あらかじめ何らかの金属に触れて、体や衣類にた
まっている静電気を放電してください。
※ 基板を持つときは、基板の縁を持ち、部品やコネクターの部分に直接
手を触れないでください。
※ 基板を保管するとき、または輸送するときなどは、購入時に基板が
入っていた袋（導電袋）に入れてください。
4
Connector
コネクター
LOCK
（ロック）
SR-JV80-16
:153 種類
Expansion board removal
エクスパンション・ボードの
取りはずし
1
