HYDRAULIK MULDENKIPPER
G121H
Artikel-Nr. | Item No. 22572
BEDIENUNGSANLEITUNG / MANUAL

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the G121H and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Amewi G121H

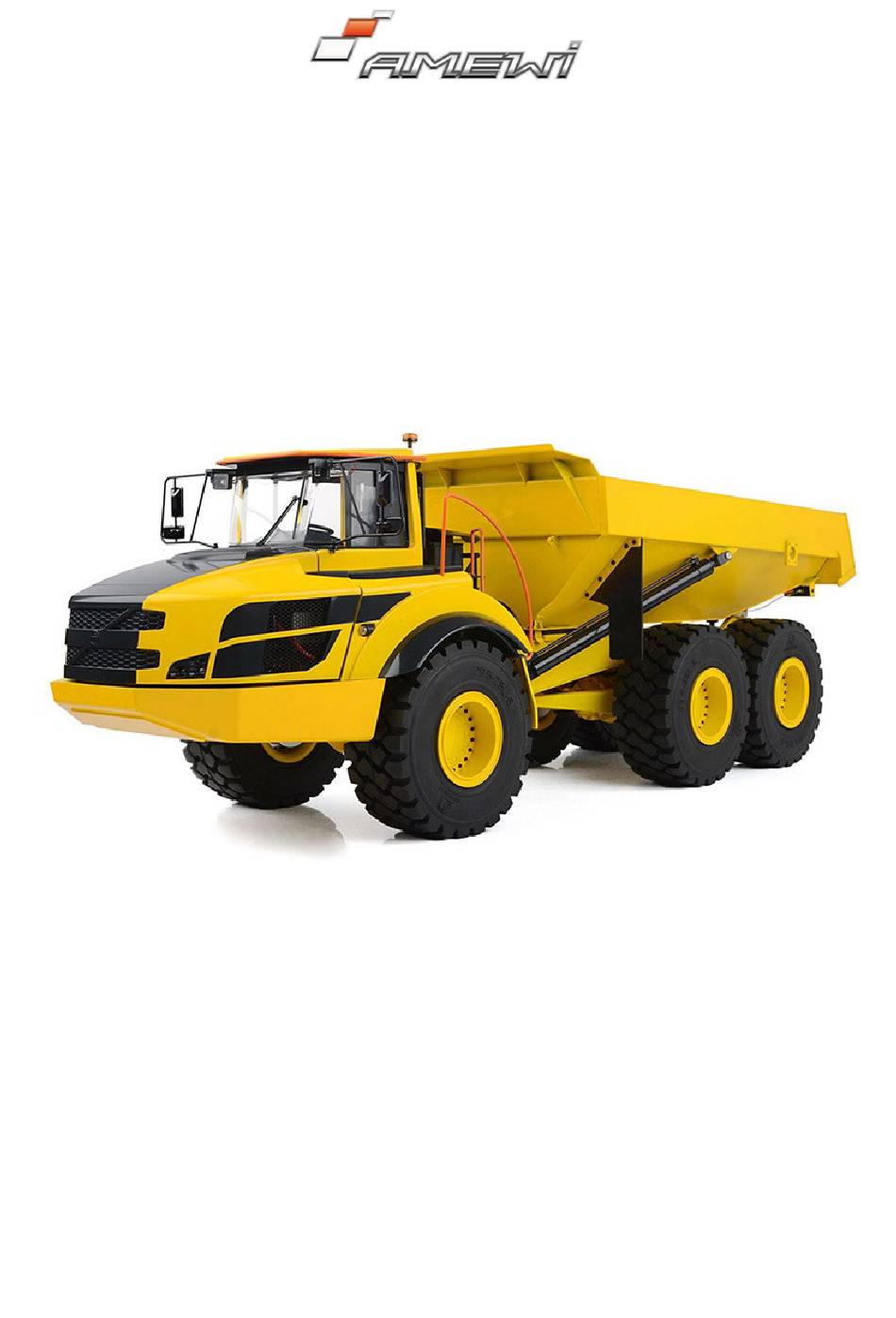

  • Page 1 HYDRAULIK MULDENKIPPER G121H Artikel-Nr. | Item No. 22572 BEDIENUNGSANLEITUNG / MANUAL...
  • Page 3: Table Of Contents

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYDRAULIK MULDENKIPPER G121H TABLE OFCONTENTS INHALTSVERZEICHNIS / Über Amewi / About Amewi ......………………………………………………………………………………………………………………………………………………………. 04 Angaben zur maximalen Sendeleistung / Maximum transmitting power data …………………………………………………………………………………………. 04 Hinweise zur Konformität / Deklaration of confomity …………………………………………………………………………………………………………………….……...…… 05 Sicherheits- und Gefahrenhinweise / Security and hazard warnings ………………………………………………………………………………………………………… 05 Hinweise zu Batterien &...
  • Page 4: Über Amewi / About Amewi

    700 specialist dealer and online retailers across Europe. The company AMEWI Trade GmbH is a pure wholesale company. We only sell our products to retailers. When you purchase AMEWI products as an end consumer, you are entering into a contract with the retailer. Please always contact your dealer in warranty cases.
  • Page 5: Hinweise Zur Konformität / Deklaration Of Confomity

    This product has been manufactured according to actual technical standards. The product is matching the requirements of the existing European and national guidelines. The Declaration of Conformity has been proofed. AMEWI Trade GmbH declares that this product is matching the basic requirements and remaining regulations of the guideline 2014/53/EU {RED). The declarations and documents are stored at the manufacturer and can be requested and applied there.
  • Page 6: Hinweise Zu Batterien & Entsorgung / Battery Notice & Disposal

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYDRAULIK MULDENKIPPER G121H BATTERY NOTICE & DISPOSAL HINWEISE ZU BATTERIEN & ENTSORGUNG / Batterien / Akkus gehören nicht in Kinderhände. Ein Wechsel der Batterien oder Akkus ist nur durch einen Erwachsenen durchzuführen. Niemals Akkus mit Trockenbatterien mischen. Niemals volle mit halbleeren Akkus/Batterien mischen. Niemals Akkus verschiedener Kapazitäten mischen.
  • Page 7: Entsorgungshinweise / Disposal

    DISPOSAL ENTSORGUNGSHINWEISE / Die Firma AMEWI Trade GmbH ist unter der WEEE Reg. Nr. DE93834722 sowie der Batt-Reg.-Nr. DE 77735153 bei der Stiftung EAR angemeldet und recycelt alle gebrauchten elektronischen Bauteile ordnungsgemäß. Elektrische und elektronische Geräte dürfen nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften.
  • Page 8: Warnungen & Wichtige Hinweise / Warnings & Important Notices

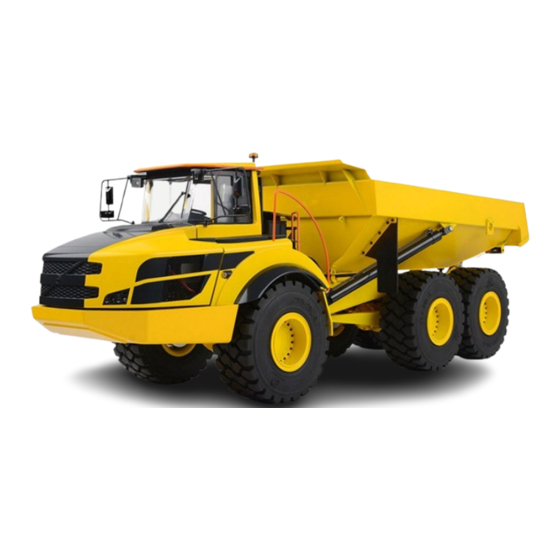

    Vielen Dank für den Kauf des Amewi G121H Hydraulik Muldenkippers. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für spätere Fragen auf. Thank you for purchasing the Amewi G121H Articulating Hydraulik Dump Truck. Please read the instruction manual carefully and keep it for future reference.
  • Page 9 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYDRAULIK MULDENKIPPER G121H IMPORTANT NOTICE WICHTIGE HINWEISE / Hinweis: Dieses Produkt wird gemäß strengen Leistungsrichtlinien hergestellt und entspricht den Sicherheitsstandards und -anforderungen. Dieses Produkt ist nicht für Kinder unter 14 Jahren geeignet. Der Hersteller haftet nicht für Verletzungen oder Unfälle, die durch die Verwendung abnormaler Teile, übermäßige Abnutzung, unsachgemäße Montage oder Bedienung verursacht werden.
  • Page 10 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYDRAULIK MULDENKIPPER G121H Um Verbrennungen zu vermeiden, fassen Sie Antriebsteile und Motoren niemals während oder direkt nach der Nutzung an, da sie sehr heiß • sein können. Falsche Bedienung des Senders kann zu Verletzungen bei Ihnen oder anderen führen. Machen Sie sich unbedingt mit der Bedienung •...
  • Page 11: Wichtige Hinweise Zum Modell / Important Note About The Model

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYDRAULIK MULDENKIPPER G121H IMPORTANT NOTE WICHTIGER HINWEIS / Da dieser Muldenkipper mit Gelenk ausgestattet ist, können sich der Wagen und die Fahrerkabine um 360 Grad drehen. Achten Sie beim Herausnehmen und Transportieren stets darauf, dass Sie beide Teile parallel gehalten werden, um das Modell nicht zu beschädigen.
  • Page 12: Spezifikationen / Specifications

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYDRAULIK MULDENKIPPER G121H SPECIFICATIONS SPEZIFIKATIONEN / 251,5mm 278mm 242,3mm 422mm 222mm 236mm 473,6mm 62° 35° 26° 221mm 309mm 143mm 145mm 818mm...
  • Page 13: Die Fernsteuerung / The Remote Control

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYDRAULIK MULDENKIPPER G121H Maßstab 1:14 Scale Länge 818mm Length Breite 242,5mm Width Höhe 278mm Height Gewicht 12kg Weight Hebekraft Mulde 40kg Lifting force truck body Fernsteuerung FlySky FS-i6S Remote control Spannung der Stromversorgung 12V / 3S LiPo Power supply voltage Akku max.
  • Page 14: Die Rundumleuchte / The Engineering Light

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYDRAULIK MULDENKIPPER G121H Lenkung links/rechts Kanal 1 / CH1 Steering left / right Mulde auf/ab Kanal 2 / CH2 Bucket lift/drop Gas Vorwärts / Rückwärts Kanal 3 / CH 3 Throttle forward/backward Gangschaltung / Diff.-Sperre Kanal 4 / CH 4 Gear shift / diff.
  • Page 15 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYDRAULIK MULDENKIPPER G121H TURN ON/OFF ENGINEERING LIGHT RUNDUMLEUCHTE EIN-/AUSSCHALTEN / Von der oberen zur mittleren Position drücken und zurück. Switch from the upper to the middle position and back. ENGINEERING LIGHT SWITCH MODE RUNDUMLEUCHTE MODUS WECHSELN / Von der mittleren zur unteren Position drücken und zurück.
  • Page 16: Beleuchtung / Lights

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYDRAULIK MULDENKIPPER G121H LIGHTS BELEUCHTUNG / Die Beleuchtung wird über einen Zwei-Wege-Schalter geschaltet. Um die Beleuchtung einzuschalten, schalten Sie den Hebel von der oberen zur unteren Position und zurück. Das Abblendlicht, das Fernlicht und das Standby-Licht können so nacheinander eingeschaltet werden. Mit dem vierten Zyklus wird das Licht ausgeschaltet.
  • Page 17: Hydraulik / Hydraulic

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYDRAULIK MULDENKIPPER G121H HYDRAULIC HYDRAULIK / LENKUNG / STEERING MULDE / BODY DJ02 DJ02 GANGSCHALTUNG / DIFF-SPERRE SHIFT LOCK DIFF. SERVO EMPFÄNGER RECEIVER MOTOR 40A BL ESC PUMPE / SOUNDMODUL DT002 PUMP ÖLPUMPE OIL SOUND GROUP...
  • Page 18: Akku Einlegen / Insert Battery

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYDRAULIK MULDENKIPPER G121H INSERT BATTERY AKKU EINLEGEN / Klappen Sie die Haube vorsichtig nach oben. Gently lift the hood firmly. MAGNETE / MAGNETS Legen Sie den Akku ein. Insert the battery.
  • Page 19: Anbauteile / Attachments

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYDRAULIK MULDENKIPPER G121H ATTACHMENTS ANBAUTEILE / Hauptrückspiegel Sekundärer Rückspiegel Scheibenwischer Main rear view mirror Secondary rear view mirror Wiper...
  • Page 20: Hydrauliköl Einfüllen / Add Hydraulic Oil

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYDRAULIK MULDENKIPPER G121H PEDALS TRITTBRETTER RECHTS / RIGHT LEFT PEDALS LINKE TRITTBRETTER /...
  • Page 21 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYDRAULIK MULDENKIPPER G121H HANDRAIL & EXHAUST HANDLAUF & AUSPUFF / Auspuffattrappe Rechter Handlauf A Rechter Handlauf B Exhaust muffler Right handrail A Right handrail B...
  • Page 22 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYDRAULIK MULDENKIPPER G121H Rechter Handlauf A Rechter Handlauf B BITTE BEACHTEN SIE DIE HINWEISE ZUR Right handrail A Right handrail B MONTAGE DES HANDLAUFS AUF DER FOLGENDEN SEITE! PLEASE OBSERVE THE INSTRUCTIONS FOR MOUNTING THE HANDRAIL ON THE...
  • Page 23 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYDRAULIK MULDENKIPPER G121H CAUTION! INSTALLING THE RIGHT HANDRAIL VORSICHT! MONTAGE DES RECHTEN HANDLAUFS / Entfernen Sie zuerst diese Schraube Befestigen Sie den Handlauf (Kann geklebt werden) Remove this screw first Insert the handrail (can be glued) DUST COVER &...
  • Page 24 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYDRAULIK MULDENKIPPER G121H ADD HYDRAULIC OIL HYDRAULIKÖL EINFÜLLEN / Öffnen Sie die Motorhaube und entfernen Sie den Öltankstopfen mit einem Schlitzschraubendreher. Open the hood and remove the fuel tank plug with a flat-blade screwdriver. Füllen Sie insgesamt 100ml #32 Hydrauliköl ein. Beachten Sie dabei die nachfolgend beschriebene Vorgehensweise.
  • Page 25: Wartung / Maintenance

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYDRAULIK MULDENKIPPER G121H Der Tank wird in drei Schritten befüllt. Geben Sie dazu 30ml in eine Tankflasche und füllen Sie diese anschließend in den Tankstutzen. Schalten Sie die Ölpumpe ein und lassen Sie das Öl in die Leitungen fließen.
  • Page 26 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYDRAULIK MULDENKIPPER G121H Befestigen Sie den Verbinder wie auf dem Bild gezeigt an der Unterseite der Mulde. Attach the pull rod to the underside of the carriage as shown in the picture.
  • Page 27 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYDRAULIK MULDENKIPPER G121H DISASSEMBLY OF THE CABIN DEMONTAGE DER KABINE /...
  • Page 28 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYDRAULIK MULDENKIPPER G121H...
  • Page 29 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYDRAULIK MULDENKIPPER G121H...
  • Page 30: Wichtige Hinweise Zur Nutzung / Important Notes On Use

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYDRAULIK MULDENKIPPER G121H IMPORTANT NOTES ON USE WICHTIGE HINWEISE ZUR NUTZUNG / Die Elektronik besitzt keine Abschaltung bei Unterspannung. Verwenden Sie während des Betriebes immer einen LiPo-Checker. 2. Ziehen Sie den Akku-Stecker nach der Nutzung immer von der Elektronik ab und nehmen Sie den Akku aus dem Akkufach.
