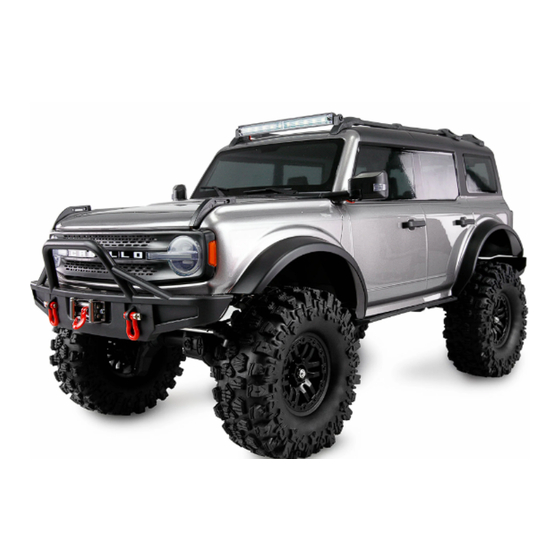

AMXROCK BABALLO CRAWLER 4WD 1:10

22666, 22667, 22668, 22669, 22670

BEDIENUNGSANLEITUNG

OPERATION MANUAL

JUST REMOTE-CONTROLLED

Table of Contents

Need help?

Do you have a question about the AMXROCK BABALLO CRAWLER and is the answer not in the manual?

Questions and answers

Summary of Contents for Amewi AMXROCK BABALLO CRAWLER

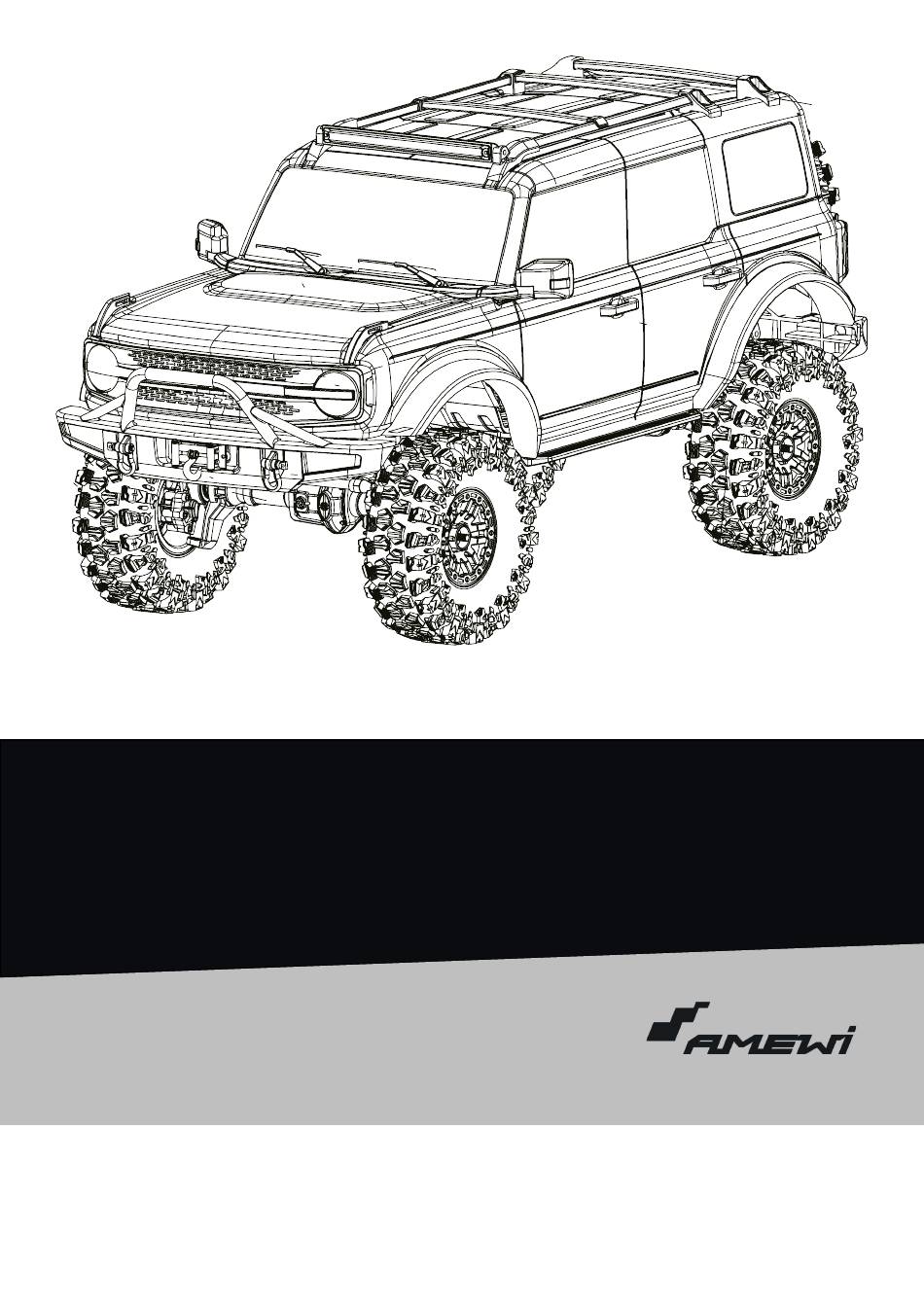

Page 1 AMXROCK BABALLO CRAWLER 4WD 1:10 22666, 22667, 22668, 22669, 22670 JUST REMOTE-CONTROLLED BEDIENUNGSANLEITUNG OPERATION MANUAL...
Page 2 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL CABALLO CT10 CRAWLER amewi.com...
Page 3 Welcome to AMEWI The Amewi Trade GmbH is an international import- and wholesale company for R/C models, toys and creative items, located in Borchen near Paderborn, Germany. Our product range includes over 10,000 items. Above all, this includes remote-controlled car, helicopter, boat, and tank models as well as a wide range of accessories and all necessary spare parts.
Page 4: Sicherheits- Und Gefahrenhinweise
This product has been manufactured according to actual technical standards. The product is matching the requirements of the existing European and national guidelines. The Declaration of Conformity has been proofed. AMEWI Trade GmbH declares that this product is matching the basic requirements and remaining regulations of the guideline 2014/53/EU {RED). The declarations and documents are stored at the manufacturer and can be requested and applied there.
Page 5 Das oben beschriebene weist auf die Gefahr der Verwendung des Akkus hin. Der Benutzer übernimmt die volle Verantwortung für das Ergebnis der Verwendung des Akkus. Beachten Sie unbedingt unsere Sicherheitshinweise welche Sie online unter https://amewi.com/downloads/manuals/Akku-Sicherheitshinweise.pdf finden können. Batteries / rechargeable batteries do not belong in the hands of children.
Page 6 DISPOSAL ENTSORGUNGSHINWEISE / Die Firma AMEWI Trade GmbH ist unter der Batt-Reg.-Nr. DE 77735153 sowie der WEEE-Reg.-Nr. 93834722 bei der Stiftung EAR angemeldet und recycelt alle gebrauchten elektronischen Bauteile ordnungsgemäß. Elektrische und elektronische Geräte dürfen nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß...
Page 7: Vielen Dank
Vielen Dank für den Kauf des Amewi Caballo Crawlers. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für spätere Fragen auf. Thank you for purchasing the Amewi Caballo crawler. Please read the instruction manual carefully and keep it for future reference. WARNING WARNUNG / Dieses ferngesteuerte Modell ist kein Spielzeug.
Page 8: Wichtige Hinweise
Sendemasten. Orten mit aktiven Funkwellen. Near crowds or in public places. Near rivers, ponds or lakes. Near electricity pylons or other Near a radio tower, mobile phone transmission towers. masts or other places with active radio waves. amewi.com...
Page 9 Fahren bzw. Fliegen Sie nicht halten Sie es von kleinen Kindern fern. auf öffentlichen Straßen As the product contains small parts, oder überfüllten Plätzen. keep it away from small children. Do not operate the model on public roads or crowded places. amewi.com...
Page 10: Spezifikationen
Differentials locked Front differential locked Statusleuchte Indicator light An-Aus Schalter Power switch Lenktrimmung Steering trim Seilwindenschalter Winch switch Lenkrad Steering wheel Tempomat + Lichtsteuerung Light Control + Cruise control Gashebel Throttle trigger Max. Geschwindigkeit Gangschaltung Max speed Shift switch amewi.com...
Page 11 Press the toggle switch to the left to lock the front axle. In the centre position, both differential locks are open. Press the toggle lever to the right to lock both axles. STEERING TRIM: If the vehicle does not drive straight when travelling forwards, the wheel position can be corrected using the trim potentiometer. amewi.com...
Page 12 If you are using a LiPo battery, place the jumpers on the pins in the left-hand field. Normally, leave the mode setting in crawler mode F/R (Forward/Reverse). Alternatively, you can set the modes to F/B/R (Forward/Brake/Reverse) or F/B (Forward/Brake). Further information on the esc setup can be found on page 15. amewi.com...
Page 13 3. Pull the throttle back slightly to check that the vehicle is moving forward. 4. Operate the steering wheel to the left and right to check that the steering works. 5. Place the vehicle on the ground and check if the steering trim needs to be adjusted. amewi.com...
Page 14 If the esc temperature is higher than 100° C, the esc switches off and the red LED flashes. A restart is only possible when the esc has cooled down to 80° C. PROTECTION IN CASE OF SIGNAL LOSS If the radio signal is lost for longer than 0.1 seconds, the controller switches off. amewi.com...
Page 15 The "F / R" mode uses the "single-click" method to reverse the vehicle; when you move the throttle from the neutral zone to the reverse zone, the vehicle immediately reverses. This mode is normally used for rock crawlers. 2. Battery type: 2 options (Lipo, NiMH), the "Lipo" is the default option. amewi.com...
Page 16: Bedienung / Operation
RÜCKWÄRTS FAHREN Drücken Sie den Gashebel nach vorne. Das Fahrzeug fährt proportional zum Weg des Gashebels nach hinten. DRIVING BACKWARDS Push the throttle lever forward. The vehicle moves backwards in proportion to the travel of the throttle lever. amewi.com...
Page 17 Rost vorzubeugen. External metal parts should be treated regularly with WD40 etc. to prevent rust. Lagern Sie Akku und Modell getrennt voneinander, wenn sie nicht genutzt werden. Store the car batteries separately when not in use. amewi.com...
Page 18: Montage / Assembly
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL CABALLO CT10 CRAWLER ASSEMBLY MONTAGE / Stabilisator Anlenkstange Servo Stabilizer Steering Rod Servo 021-22092 021-22093 Stabilisator 021-22094 Stabilizer Lenkstange Steering Rod 021-22096 Streben vorne unten Front lower link 021-22095 amewi.com...
Page 19 021-24010 Diff. Mitnehmer Diff. cup 021-24012 Diff. Sperrkonverter Diff. Lock converter M2x6mm Senkkopf Countersunk head M2x6mm Kugellager 15x21x4mm 021-23090 Diff. Pins 2,5x20mm Ball bearing Diff. Shaft 2,5x20mm Kugellager 10x15x4mm 24008 Differenzial Zahnrad 021-23000 Differenzialgehäuse Ball bearing Main Diff. Gear Differential case amewi.com...
Page 20 Ball bearing M2,5x4 Rundkopf M2,5x10 Zylinderkopf Pan head Kugellager 6x12x4mm Cup head M3x2,5x11mm Schaftschraube Kugellager 6x13x5mm Ball bearing 021-24015 Getriebezahnrad Headless screw Ball bearing Second reduction gear 021-23027 Portalgehäuse Portal case Portalgetriebe vorne rechts Front right portal gear box 021-24070 amewi.com...
Page 21 Connector 021-22086 Wellenhülse 021-22087 Wellenhülse Drive shaft sleeve Drive shaft sleeve 021-23089 Kugelverbinder 021-22088 Mitnehmer 021-22088 Mitnehmer 021-23089 Kugelverbinder Ball connector Drive cup Drive cup Ball connector 021-23085 Zentralwelle Central drive shaft Zentrale Antriebswelle hinten Rear central drive shaft amewi.com...
Page 22 021-23086 4,5x68mm Welle Drive shaft 021-23085 4,5x59,2mm Welle 021-24007 021-24068 Hinteres Portalgetriebe 021-24065 Differenzial 021-24068 Hinteres Portalgetriebe Drive shaft Kegelritzel Gear Portal gear box Differential Gear Portal gear box Bevel gear 021-23001 Gehäuseabdeckung Hinterachse / Rear Axle Housing cover amewi.com...
Page 23 Right C-Hub M3x12mm Rundkopfschraube Pan head screw 021-23094 5x4,2mm Hülse Sleeve 021-23094 Hülse Sleeve 021-24069 Linke vorderes Portalgetriebe Left front portal gear box 021-24070 Rechtes vorderes Portalgetriebe Right front Portal gear box M3x12mm Rundkopfschraube Pan head Vorderachse / Front axle amewi.com...
Page 24 Diff lock servo Pan head screw 021-23098 Bewegungsausgleichsfeder Torsion balance spring 021-23025 Servoarm A Servo arm A 021-23025 Servoarm B Servo arm B M2x8mm Rundkopfschraube Pan head screw 021-27076 Differenzialsperrservo 021-23019 Servohalterung Diff lock servo Servo mount Differenzialsperranlage Differential lock group amewi.com...
Page 25 Ball bearing 5,1x8x0,5 Shimscheibe Gear Shim 5x11x4mm Kugellager Ball bearing M5x11x4mm Kugellager Ball bearing 021-23015 Getriebegehäuse Gear Box Cover 021-23073 Kupplungsscheiben Slip clamp M2,5x10mm Rundkopfschraube Pan head screw 021-24005 Rutchkupplungsbelag Clutch lining 021-24005 Hauptzahnrad Main gear M4 Stoppmutter Locknut amewi.com...
Page 26 021-23008 Trittbrettbefestigung 021-28060 Tritbrett Pedal fastener Pedal 021-23008 Trittbrettbefestigung Pedal fastener 021-26066-067 021-23008 ESC Empfängerbox Receiver box M2x6mm Zylinderkopfschraube Cup head screw Schaltservo Baugruppe Shifting servo assembly M3x8mm Rundkopfschraube Round head screw 021-22099 Schalthaken Shift hook Schaltgetriebe Gear box amewi.com...
Page 27 Shift hook Shift servo group Akkuabdeckung 28212 Karosseriesplint Battery cover Body clip 021-23020 Servobefestigung Servo mount Abdeckungbefestigung Battery strip fastener M3x23,5 Rundkopfschraube Pan head screw Akkubox Batterybox M3x12mm Rundkopfschraube Pan head screw 021-23020 Servobefestigung Servo mount 021-22089 Akkuhalterung Battery box amewi.com...
Page 28 Winch hook Dead Bolt 021-23067 Schäkel Lifting ring Empfängerabdeckung Receiver top cover Motoranschluss Motor plug T-Stecker Akkuanschluss T-Plug Battery Connector Empfänger Receiver Empfänger Receiver Unteres Gehäuse Empfänger Low cover of Receiver 021-23064 021- 23063 Empfänger Hobbywing WP-1060 ESC Receiver amewi.com...
Page 29 Set screw 5x10x4mm Kugellager Ball bearing 021-24047 Drehzahlminderer Speed reducer Spule Windenschloss Winch wheel Winch latch Windengehäuse Winch cover M2x6mm Zylinderkopfschraube Cup head screw 021-24067 Winde Winch Windengrundplatte Winch mount M2x6mm Zylinderkopfschraube Cup head screw M2x6mm Zylinderkopfschraube Cup head screw amewi.com...
Page 30 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL CABALLO CT10 CRAWLER Kopfstützen Headrests Kopfstützen Headrests Lenkrad Steering wheel Kabine M2,5x8x6mm Rundkopfschraube mit Flansch Round head screw with flange M2,5x8x6mm Rundkopfschraube mit Flansch Round head screw with flange 021-28080 Interieur Interior amewi.com...
Page 31 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL CABALLO CT10 CRAWLER 021-28094 LED Dachbalken Roof light LED-Panel Gehäuse Housing Abdeckung Cover M2x6mm Rundkopfschraube Round head screw M2,5x8mm Rundkopfschraube Round head screw M2,5x8mm Rundkopfschraube Round head screw Deckel Cover Kabelabdeckung Cable cover Dichtung Seal 021-23063 Empfänger Moosgummi Receiver EVA Sponge amewi.com...
Page 32 Mount Spiegelglas Mirror glas Scheinwerferabdeckung Headlight cover Leuchten Einsatz 021-28091 Scheinwerfer Set Inner lamp base Headlights set 28096 Scheinwerfer Panel Set Headlights panel set M2,6x6mm Rundkopfschraube Round head screw Scheinwerferabtrennung Headlight interior Innerer Leuchtenschirm Inner lamp shade Abdeckung Cover amewi.com...
Page 33 021-28075 Unteres Türscharnier Lower door hinge 021-28075 Hintere Karosseriebefestigung Rear body fixed seat 021-28075 Ersatzradträger 021-28075 Ersatzradträger Gegenplatte Rücklicht Spare Wheel mount Spare wheel carrier base Rear light 021-28075 Befestigung 021-28075 Hintere Karosseriebefestigung Support Rear body fixed seat amewi.com...
Page 34 Roof frame fastener Stützstangen Basisgruppe Suppord rods M2,5x10mm Rundkopfschraube base group Round head screw M2,5x14mm Rundkopfschraube Round head screw 021-29004 Stützstangen M2,5x16mm Rundkopfschraube Support rod Round head screw Interieur Interior M2,5x6x7mm Rundkopfschraube mit Flansch Round head screw with flange amewi.com...
Page 35 M2,5x10mm Rundkopfschraube M3x15mm Rundkopfschraube 021-28077 Befestigung Stützen Round head screw M2,5x20mm Rundkopfschraube Round head screw Support rod upper seat Round head screw M2,5x10mm Rundkopfschraube Round head screw 021-28077 Befestigung Stoßfänger hinten Rear bumper mount 021-28077 Stoßfänger hinten Rear bumper amewi.com...
Page 36 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL CABALLO CT10 CRAWLER 021-28090 Außenspiegel Rearview mirror 021-28069 Türgriffe Door handle 021-28069 Türgriffe Door handle M2,5x6mm Rund- kopfschraube Round head screw M3x15mm Rundkopfschraube Round head screw M4x10mm Rundkopfschraube M2,5x6mm Rundkopfschraube 021-22084 Komplettrad Set Round head screw Round head screw Wheel set amewi.com...
Page 37 021-23032- 33-34 M3x14mm M3x10mm 021-23037 M3x8mm M3x10mm M3x15mm 021-23035 021-23022 Akku- 021-23010 hintere halterung Befestigung Stoßdämpferbefestigung Battery box sear 021-23037 Rear upper Shock mount M3x12mm M3x10mm M3x15mm 021-23024 hinterer Rahmenverbinder Rear frame support Rechter hinterer Radkasten Rear right fender amewi.com...
Page 38 Round head screw M3x6mm Rundkopfschraube Round head screw M3x10mm Rundkopfschraube 021-23032 Motorritzelabdeckung Round head screw Motor Pinion Cover Motor M3x8mm Rundkopfschraube Round head screw M3x12mm Rundkopfschraube Round head screw M3x8mm Rundkopfschraube Round head screw M3x8mm Rundkopfschraube Round head screw amewi.com...
Page 39 Round head screw 021-22089 Akkuhalterung Battery box M3x20mm Rundkopfschraube Round head screw M3x15mm Rundkopfschraube Round head screw 021-29005 Befestigungsplatte Reinforcing plate M3 Stoppmutter mit Flansch Flanged locknut M3x15mm Rundkopfschraube Round head screw M3x20mm Rundkopfschraube Round head screw 021-28061 Scharnier Hinge amewi.com...
Page 40 Front lower tie rod M3x15mm Rundkopfschraube 021-22094 Vordere Strebe Round head screw Front tie rod M3x27mm Rundkopfschraube Round head screw M3x25mm Rundkopfschraube Round head screw 021-22098 Hintere untere Strebe Rear lower tie rod 021-22097 Hintere Strebe Rear tie rod amewi.com...
Page 41 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL CABALLO CT10 CRAWLER 021-27072 Front Stoßdämpfer Front shock absorber M3x23mm Rundkopfschraube Pan head screw 021-27068 Heck Stoßdämpfer Rear shock absorber amewi.com...
Page 42 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL CABALLO CT10 CRAWLER Hintere zentrale Antriebswelle Rear central drive shaft M3x2,5x10mm Schaftschraube Shaft screw M3x27mm Rundkopfschraube Round head screw M3x27mm Rundkopfschraube Round head screw M3x30mm Rundkopfschraube Round head screw Hinterachse Rear axle amewi.com...
Page 43 M3x16mm Rundkopfschraube Round head screw Vorderachse Front axle Vordere zentrale Antriebswelle Front cantral drive shaft M3x30mm Rundkopfschraube Round head screw M3x2,5x10mm M3x16mm Rundkopfschraube Schaftschraube Round head screw Shaft screw M3x30mm Rundkopfschraube Round head screw M3x16mm Rundkopfschraube Round head screw amewi.com...
Page 44 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL CABALLO CT10 CRAWLER 021-22084 Komplettrad Wheel complete M4 Stoppmutter mit Flansch Flange lock nut 021-22084 Komplettrad Wheel complete M3x16mm Rundkopfschraube Round head screw Karosserie Body M3x16mm Rundkopfschraube Round head screw 28212 Karosseriesplinte Body clips amewi.com...
Page 45: Spare Parts
Einige der in dieser Anleitung aufgeführten Ersatzteile werden nicht wie hier angezeigt einzeln angeboten, sondern als Set zusammengefasst. In den jeweiligen Beschreibungen dieser Sets unter amewi.com finden Sie den jeweiligen Inhalt aufgelistet. Die komplette Ersatzteilliste finden Sie bei den jeweiligen Fahrzeugen oder Support -> Ersatzteillisten Dear Customer, Some of the spare parts listed in this manual are not offered individually as shown here but are combined as a set.
Page 46: Notizen / Notes
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL CABALLO CT10 CRAWLER NOTES NOTIZEN / amewi.com...
Page 47 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL CABALLO CT10 CRAWLER amewi.com...
