HIKVISION DS-PK1-E-WB Quick Start Manual

DS-PK1-E-WB
1
Wireless LED Keypad
Quick Start Guide
English

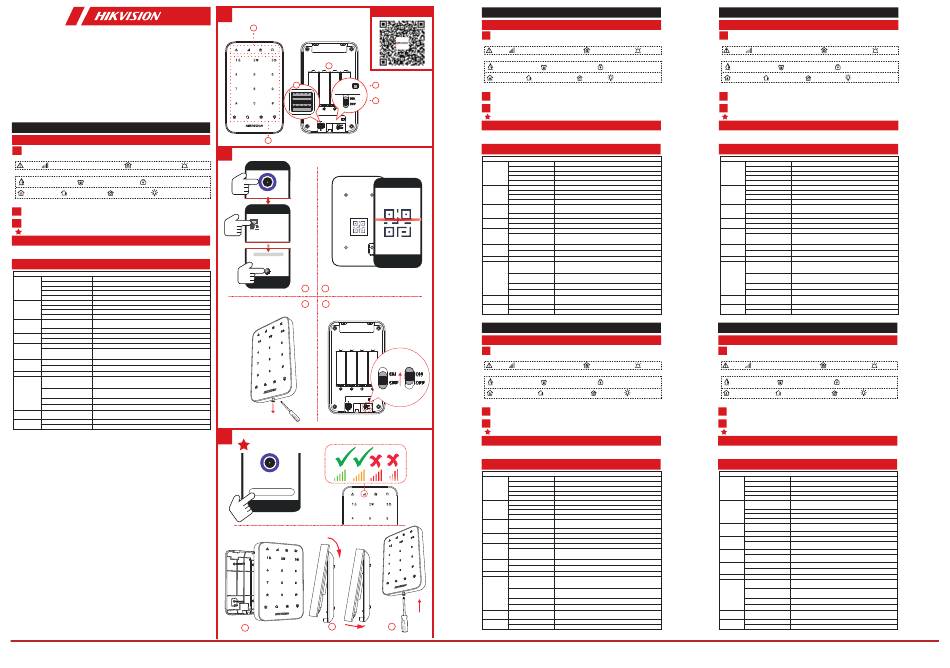

Diagram Reference

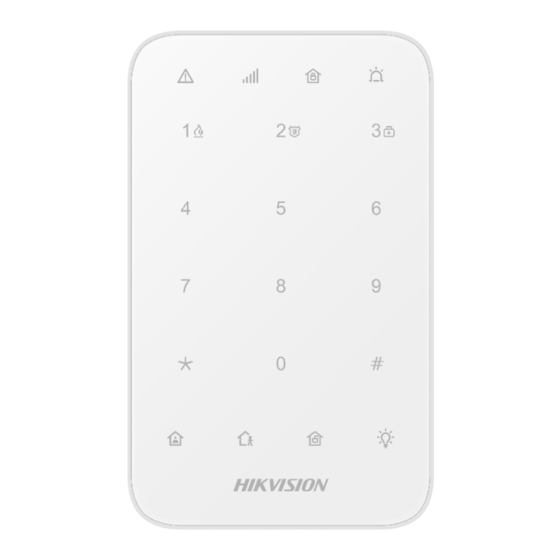

1 Appearance
1. Indicator
Fault Enrollment/Signal Strength Armed/Disarmed Alarm
2. Numeric and Function Key
Fire Alarm Panic Alarm Medical Alarm
Stay Arm Away Arm Disarm Output Control
3. Serial Port 4. Battery 5. TAMPER Button 6. Power Switch
2 Enrollment
3 Installation
Check signal strength.
User Manual
Scan the QR code for more information and operation help.
Specification
Wireless Keypad
Speed 42 Kbps
Frequency 433 MHz
RF Method 2GFSK
Distance 900 m (open area)
Transmition power 13 dbm
Tamper switch 1, front and rear panel tamper-proof
Wireless module For wireless communication
Interface
Power switch Power on/off
Buzzer 1
4: fault (orange), enrollment/signal (red/green),
Indicator
arming(red/green/blue), and alarm (red)
Display
Back light white
Number key 10:0 to 9
Key
Function key 5:*, #, stayarming, awayarming, disarming, and output
Humidity 10％ to 90％
Operation
Environment Temperature
-10 °C to 55 °C (14 °F to 131 °F)
Color White/Black
Appearance
Dimension (W x H x D) 140mm x 86mm x 22 mm
Installation Installation Screw mounting
1.5 VDC, four AA batteries (included, Capacity: 2300 mAh each),
Power supply
standby time more than two years
Max. current: 200 mA
Power Supply Current
Quiescent current: 200 μA
Low voltage value 1.1 V
Voltge Range Fully charged (new) to 1.1 V (battery)
Weight Weight without batteries 151 g, and 23 g each battery
PSt ype Type C
Others
Classification Use inside the supervised premises
UD20417B-C
1 User Manual
1
4
3 5
6
2
2
xxxx
Device
1 2
3 4
3
Signal Strength Test
2 3
1
