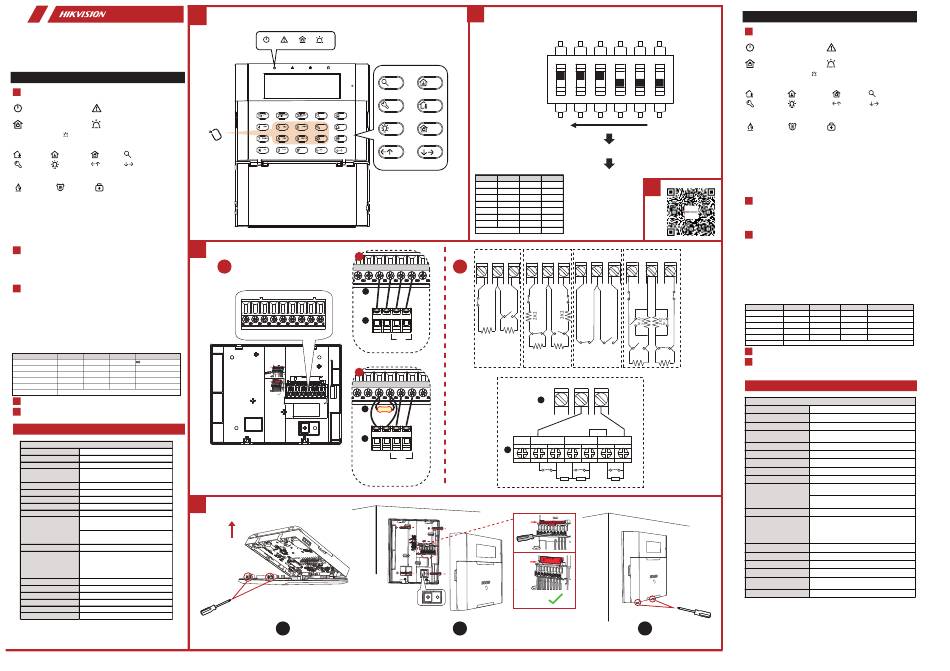

HIKVISION DS-PK1-LRT-HWB User Manual

DS-PK1-LRT-HWB
Wired Keypad
User Manual
E N G L I S H
1

Component and Beep

Indicator
Solid orange: Fault
Off: Normal
Solid green: Power on
Flashing orange: Pending notifications
Off: Power off
Flashing green: Find me mode
Solid red: Lid opened alarm
Solid blue: All areas armed
Off: At least one area disarmed Flashing red: Zone alarm
Note: When the two alarms of appear at the same time, the lid opened alarm will be displayed
first.
Key (short press)
Away Arm Stay Arm Disarm Query
Settings Output Scroll Up Scroll Down
Note: For specific instructions, please refer to Operation Command.
Key (hold >3s)
Fire Panic Medical
Buzzer
One short beep: Key tone/Swiped tag
Two short beeps: Operation succedded
Three short beeps: Operation failed
One long beep: New fault
Two long beeps: Installer loged in/Installer loged out (lower volume)
One-time ding-dong: Short doorbell
Repeated sound effects: Fire alarm/Medical alarm/Panic alarm/Long
doorbell/Enter delay/Exit delay/Auto arm or disarm
2

Address Settings

Configure the address via DIP switch of the keypad before powering on the system.
The address should be in the range (0 to 63). The address of each keypad should be
unique.
The binary value shown in the diagram is 000111, which means the decimal value is
7. So the address of the keypad is 7.
3

Wiring

A. Keypad Wiring Method
a. Keypad b. Control panel
c. Common wiring
d. If this device is the last device on the speed-X bus, it needs to use a 120 Ω
resistor (as shown).
B. Zone Wiring Method (EOL=End of Line)
a. Keypad b. Detector
c. Resistors for NO/NC/Single EOL/Double EOL: 1K, 2.2K, 4.7K, 5.6K, 6.8K, 8.2K
d. Triple EOL Wiring Method: Resistor of Tamper (RT): 1kΩ
Resistor of Alarm (RA): 1kΩ
Resistor of Fault/Masking (RF): 2.2kΩ
Detector Status RT RA RF Circuit Resistance
Tamper Open Close Close
Normal Close Close Close 1KΩ
Alarm Close Open Close 2KΩ
Fault Close Close Open 3.2KΩ
Masking Close Open Open 4.2KΩ
Short Circuit End resistance of the entire circuit is 0Ω.
4

Installation

5

Operation Command

Scan the QR code to get operation commands of wired keypad.

Specification

Wired Keypad
Keyfob 64
Tag reader built in 1 built-in tag reader
Serial port 1 TTL serial port
1 back-cover tamper-switch (Will be
Tamper-Proof
damaged when tamper triggered)
Buzzer 1 on-board buzzer
RS-485 1 speed-X bus
Alarm input 2 on-board alarm inputs
Alarm output 1 on-board alarm output
Power supply DC 12 V
Quiescent consumption: 0.972 W @12 VDC
power supply with 81 mA current
Power consumption
Max consumption: 1.33 W @12 VDC power
supply with 111 mA current
RF frequency 433 MHz
Numeric key: 0 to 9
Function key: query, away aram, stay arm,
Key
disarm, alarm output, project, left, right
Symbolic key: *, #
Display screen LCD screen
Indicator 4 indicators and 1 backlight
Dimension (W×H×D) 150 mm × 115 mm × 28 mm
Color White
Operation temperature - 10 °C to 55 °C (14 °F to 131 °F)
Operation humidity 10% to 90%
The device is supplied with 12V power by the AX Hybrid Pro Series control panels
(DS-PHA64-LP, DS-PHA48-EP, etc.) of Hikvision, and the auxiliary power output of the
control panel complies with LPS.
UD24736B-E
1
OK Del
3
c
A
a
b
Z1 GND Z2 D- D+ 12V_IN GND NO/NC COM
ST1.CLOSE
d
ST2.CLOSE
DONE
a
b
If this device is the last device on
the speed-X bus, it needs to use a
120 Ω resistor (as shown)
4
1
Hangzhou Hikvision Digital Technology CO.,Ltd.
2
E.G
Lowbit
Del
BIN Address BIN Address
000001 1 111000 56
000010 2 111001 57
000011 3 111010 58
000100 4 111011 59
000101 5 111100 60
000110 6 111101 61
000111 7 111110 62
... 111111 63
Z1 COM Z2 Z1 COM
B
D- D+ 12V_IN GND
+ - + + -
Tamper
N.C
N.O
D- D+ +12V GND
2K2 2K2
N.C
AUX
EOL EOL
2K2
EOL
Single EOL Double EOL
D- D+ 12V_IN GND
a
120 Ω
LED TAMPER
EOL
b
D- D+ +12V GND
AUX
(1) CLOSE
(2) OPEN
DONE
2
No.555 Qianmo Road, Binjiang District, Hangzhou 310052, China
ON DIP
1 2 3 4 5 6
Highbit
BIN=000111
Address=7
5
Z2 Z1 COM Z2 Z1 COM Z2
+ + - +
Tamper Tamper
Tamper
N.O
N.C N.O
N.O N.C
2K2
8K2 8K2
EOL
Double
Zone
Z2 COM Z1
Triple
ALARM FAULT
EOL
EOL EOL
RT RA RF
3
F RANÇ AI S
Composant et bip
1
Orange fixe : panne
Indicateur
Éteint : normal
Vert fixe : sous tension
Orange clignotant : notifications en attente
Éteint : hors tension
Vert clignotant : mode « trouvez-moi »
Bleu fixe : toutes les zones armées Rouge fixe : alarme de couvercle ouvert
Rouge clignotant : alarme de zone
Éteint : au moins une zone désarmée
Remarque : Lorsque les deux alarmes de apparaissent en même temps, l'alarme de couvercle ouvert
s'affiche en premier.
Touche (pression courte)
Armer en Armer en mode
Désarmer Requête
mode absence à domicile
Défilement Défilement
Paramètres Sortie
vers le haut vers le bas
Remarque : Pour des instructions spécifiques, veuillez vous référer à Commandes d'opération.
Touche (pression > 3 s)
Incendie Panique Médical
Avertisseur
Un bip court : tonalité de touche/étiquette balayée
Deux bips courts : opération réussie
Trois bips courts : échec de l'opération
Un bip long : nouvelle panne
Deux bips longs : installateur connecté/installateur déconnecté (volume
plus faible)
Ding-dong : sonnerie courte
Effets sonores répétés : alarme incendie/alarme médicale/alarme
panique/sonnerie longue/délai d'entrée/délai de sortie/armement ou
désarmement automatique
2 Paramètres d'adresse
Configurez l'adresse via le commutateur DIP du clavier avant de mettre le système sous tension.
L'adresse doit être comprise entre 0 et 63. L'adresse de chaque clavier doit être unique.
La valeur binaire indiquée dans le diagramme est 000111, ce qui correspond à une valeur
décimale de 7.
L'adresse du clavier est donc 7.
3 Câblage
A. Méthode de câblage du clavier
a. Clavier b. Panneau de commande
c. Câblage ordinaire
d. Si cet appareil est le dernier sur le bus Speed-X, une résistance de 120 Ω doit être
prévue (comme illustré).
B. Méthode de câblage de zone (EDL = Extrémité de ligne)
a. Clavier b. Détecteur
c. Résistances pour NO/NC/EDL simple/EDL double : 1 K, 2,2 K, 4,7 K, 5,6 K, 6,8 K, 8,2 K
d. Méthode de câblage EDL triple : Résistance antisabotage (RT) : 1 kΩ
Résistance d'alarme (RA) : 1 kΩ
Résistance de panne/masquage (RF) : 2,2 kΩ
État du détecteur RT RA RF Résistance du circuit
Antisabotage Ouvert Fermer Fermer ∞
Normal Fermer Fermer Fermer 1 kΩ
Alarme Fermer Ouvert Fermer 2 kΩ
Panne Fermer Fermer Ouvert 3,2 kΩ
Masquage Fermer Ouvert Ouvert 4,2 kΩ
Court-circuit La résistance d'extrémité du circuit entier est de 0 Ω.
4
Installation
5
Commandes d'opération
Scannez le code QR pour obtenir les commandes d'opération du clavier câblé.
Spécification
Clavier filaire
Porte-clés 64
Lecteur d'étiquette intégré 1 lecteur d'étiquette intégré
Port série 1 port série TTL
1 contact antisabotage au dos (une fois déclenché,
Protection anti-sabotage
il ne sera plus utilisable)
Avertisseur 1 avertisseur embarqué
RS-485 1 bus Speed-X
Entrée d'alarme 2 entrées d'alarme embarquées
Sortie d'alarme 1 sortie d'alarme embarquée
Alimentation électrique 12 V CC
Consommation au repos : 0,972 W sous une
alimentation 12 V CC, 81 mA
Consommation électrique
Consommation maximale : 1,33 W sous une
alimentation 12 V CC, 111 mA
Fréquence RF 433 MHz
Touche numérique : 0 à 9
Touche de fonction : interrogation, armer en
Clé mode absence, armer en mode domicile,
désarmer, alarme, réglages, gauche, droite Touche
de symboles : *, #
Écran d'affichage Écran LCD
Indicateur 4 témoins et 1 témoin de rétroéclairage
Dimensions (L x H x P) 150 mm x 115 mm x 28 mm
Couleur blanc
Température de
-10 °C à 55 °C
fonctionnement
Humidité de fonctionnement 10 à 90 %
Le dispositif est alimenté en 12 V par les panneaux de commande de la série AX Hybrid
Pro (DS-PHA64-LP, DS-PHA48-EP, etc.) de Hikvision, et la sortie d'alimentation
auxiliaire du panneau de commande est conforme à la norme LPS.
