Gazebo with bar

Advertisement

Quick Links

Manufactured by:
Backyard Discovery
3305 Airport Drive, Pittsburg, KS
66762 800-856-4445
Basepoint Business Centre: Rivermead Drive,Westlea, Swindon SN5 7EX Phone: 0800-118-2476
J.P. Coenstraat 7, The Bridge, The Hague, 2595 WP, Netherlands Phone: 08005678990

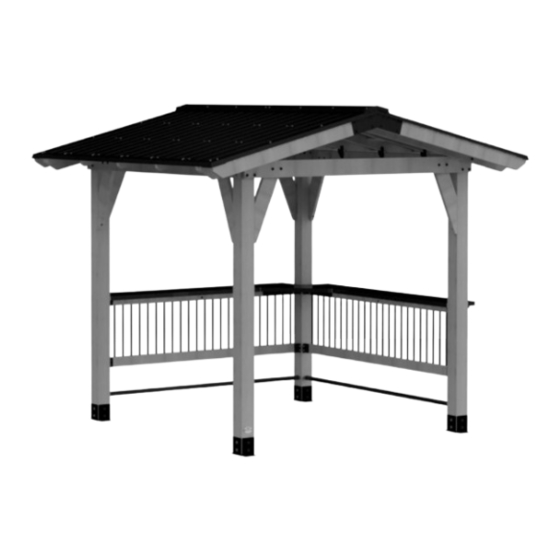

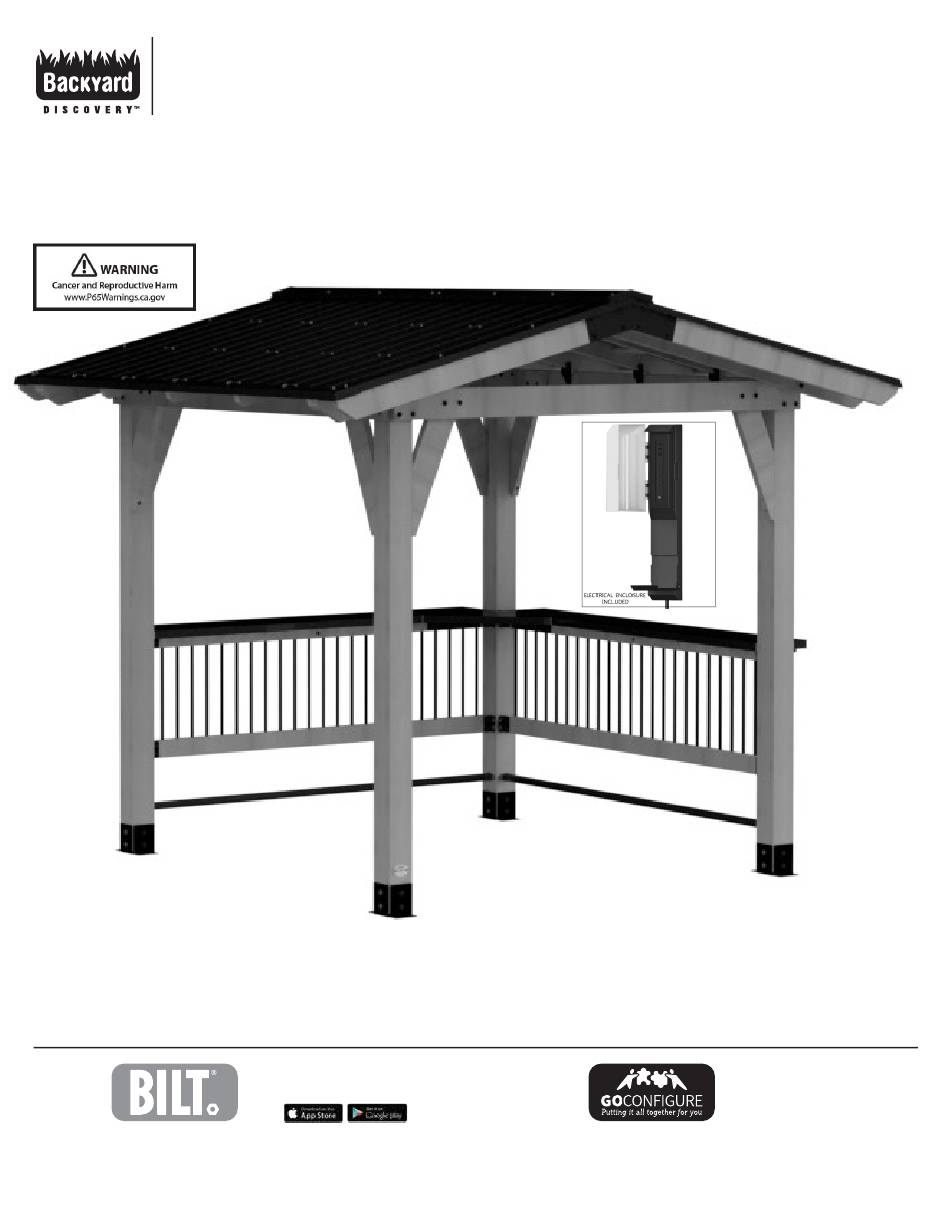

GRANADA GAZEBO WITH BAR
MODEL # : 2206090
Please visit www.backyarddiscovery.com
For the most up to date assembly manual, to register your product, or to order
replacement parts Para obtener instrucciones en español, visite
www.backyarddiscovery.com
EASY STEP-BY-STEP
3D INTERACTIVE INSTRUCTIONS
DOWNLOAD THE FREE APP
INSTALLATIO
N SERVICES
AVAILABLE!
See inside for details
INS-2206090-A-GRANADA GAZEBO WITH BAR-ENG 4-8-2022
*
Made in China

Advertisement

loading

Summary of Contents for Backyard Discovery GRANADA 2206090

  • Page 1 Manufactured by: Backyard Discovery 3305 Airport Drive, Pittsburg, KS 66762 800-856-4445 Basepoint Business Centre: Rivermead Drive,Westlea, Swindon SN5 7EX Phone: 0800-118-2476 J.P. Coenstraat 7, The Bridge, The Hague, 2595 WP, Netherlands Phone: 08005678990 GRANADA GAZEBO WITH BAR MODEL # : 2206090 Please visit www.backyarddiscovery.com...
  • Page 2 OWNER'S MANUAL - BASIC SETUP DIMENSIONS & ASSEMBLY NOTES It is critically important that you start with square and level footings, concrete pad or deck to attach your structure Pay close attention to the items needed for each step. Make sure you are using the correct hardware for each step. •...
  • Page 3 OWNER'S MANUAL - ANCHORING LAYOUT...
  • Page 4 OWNER'S MANUAL - PARTS IDENTIFICATION Wood Components (Not to Scale) | BEAM-W4L16358 (x2) | 1 7/16"x5 1/4"x89 1/2" (36x134x2274) | BEAM-W4L16359 | 1 7/16"x5 1/4"x89 1/2" (36x134x2274) (x2) | CORBEL-W4L16360 (x7) | 1 7/16"x5 1/4"x27 1/2" (36x134x699) | RAFTER-W4L16361 | 1 7/16"x5 1/4"x63 9/16" (36x134x1615) (x4) | RAIL-W4L16362 | 1 7/16"x3 3/8"x80"...
  • Page 5 OWNER'S MANUAL - PARTS IDENTIFICATION Wood Components (Not to Scale) | PURLIN-W4L16369 (x6) | 15/16"x3 3/8"x32 9/16" (24x86x827) | PURLIN-W4L16370 (x6) | 15/16"x3 3/8"x77 15/16" (24x86x1979) | RIDGE SUPPORT-W4L16371 | 15/16"x3 3/8"x47 9/16" (24x86x1208) (x4) | RAFTER-W4L16372 (x4) | 1 7/16"x3 3/8"x62 5/16" (36x86x1583) | RIDGE CAP STIFFENER-W4L16373 (x2) | 15/16"x2 3/8"x31 7/8"...
  • Page 6 OWNER'S MANUAL - PARTS IDENTIFICATION Hardware Components (Not to Scale) H101046 | BOLT WH BLK H100120 | SCREW CONCRETE ANCHOR (x4) | 5/16 x 7 1/2 | 1/4x2"1/4 x 2 (x18) H100363 | BOLT WH BLK H101030 | SCREW CONFIRMAT BLK | 5/16 x 6 (x30) | 7 x 2...
  • Page 7 OWNER'S MANUAL - PARTS IDENTIFICATION Accessory Components (Not to Scale) A4M01223 A4M00855 | L BRACKET | L BRACKET A4M01224 (x4) (x12) | 55x32x82x3.175 (x2) | L BRACKET A4M01477 A4M01478 | POST PLATE A4M01228 | POST ANCHORING PLATE (x8) | RAFTER BRACKET (x8) (x6) A4M01475...
  • Page 8 OWNER'S MANUAL - PARTS IDENTIFICATION Accessory Components (Not to Scale) A4M01551 A4M01553 A4M01550 (x2) | ROOF EDGE TRIM SPLICE | RIDGE BRACKET | CORNER SPLICE TRIM (x2) (x4) A6P00513 A4M01556 | RIDGE CAP PROTECTOR (x1) | RIDGE CAP SPLICE (x2) A4M01548 (x4) | ROOF EDGE TRIM A4M01549...
  • Page 9 PRE-ASSEMBLY STEP 1 - TOOLS REQUIRED Drill Attachments: Phillips Head Open End Wrenches 1/2" & 7/16" Cordless Drill 1/8", 3/16", 3/8" & or Electric Drill 7/16" Drill Bits 3/8" Drive Ratchet, 1/2" & 7/16" STD Sockets, 1/2" & 7/16" Deep Sockets Phillips Screw Driver Tape Measure Claw Hammer...
  • Page 10 PRE-ASSEMBLY STEP 2 - SORTING PARTS It is critical for ease of assembly that you take the time to sort and organize the wood and hardware. WOOD PARTS: • Organize wood parts by the three-digit, alpha-numeric number stamped on each board (ex. P01). •...
  • Page 11 PRE-ASSEMBLY STEP 3 - CHOOSE YOUR ASSEMBLY METHOD There are several types of assembly instructions available to you. 1. Printed Assembly Manual included with your set 2. BILT APP - 3D interactive instructions 3. Combination of the Printed Manual and BILT APP (Note: Step numbers can differ between the two methods)
  • Page 12 STEP 1 - GAZEBO ASSEMBLY | POST-W2A03453 A6P00500 | PLASTIC POST FOOT (x2) | 4 3/4"x4 3/4"x89 1/2" (120x120x2274) (x4) | POST-W2A03454 | 4 3/4"x4 3/4"x89 1/2" (120x120x2274) (x2)
  • Page 13 STEP 2 - GAZEBO ASSEMBLY | BEAM-W4L16359 (x2) | 1 7/16"x5 1/4"x89 1/2" (36x134x2274)
  • Page 14 STEP 3 - GAZEBO ASSEMBLY | CORBEL-W4L16360 | 1 7/16"x5 1/4"x27 1/2" (36x134x699) (x4)
  • Page 15 STEP 4 - GAZEBO ASSEMBLY | CORBEL W/TAG-W2A03459 | CORBEL-W4L16360 (x1) | 1 7/16"x5 1/4"x27 1/2" (36x134x699) (x1) | 1 7/16"x5 1/4"x27 1/2" (36x134x699) | BEAM-W4L16358 (x1) | 1 7/16"x5 1/4"x89 1/2" (36x134x2274)
  • Page 16 STEP 5 - GAZEBO ASSEMBLY | BEAM-W4L16358 (x1) | 1 7/16"x5 1/4"x89 1/2" (36x134x2274) | CORBEL-W4L16360 (x2) | 1 7/16"x5 1/4"x27 11/16" (36x134x699)
  • Page 17 STEP 6 - GAZEBO ASSEMBLY...
  • Page 18 STEP 7 - GAZEBO ASSEMBLY...
  • Page 19 STEP 8 - GAZEBO ASSEMBLY A4M01553 | RIDGE BRACKET (x2) | RAFTER-W4L16361 | 1 7/16"x5 1/4"x63 9/16" (36x134x1615) (x4)
  • Page 20 STEP 9 - GAZEBO ASSEMBLY...
  • Page 21 STEP 10 - GAZEBO ASSEMBLY | RIDGE BEAM-W4L16365 | 15/16"x5 1/4"x29 1/8" (24x134x740) (x1) | RIDGE BEAM-W4L16366 | 15/16"x5 1/4"x66 3/8" (24x134x1686) (x1)
  • Page 22 STEP 11 - GAZEBO ASSEMBLY...
  • Page 23 STEP 12 - GAZEBO ASSEMBLY | RAFTER-W4L16368 (x6) | 1 7/16"x3 3/8"x62 5/16" (36x86x1583) | RAFTER-W4L16372 (x4) | 1 7/16"x3 3/8"x62 5/16" (36x86x1583) | RIDGE SUPPORT-W4L16371 (x4) | 15/16"x3 3/8"x47 9/16" (24x86x1208)
  • Page 24 STEP 13 - GAZEBO ASSEMBLY | PURLIN-W4L16369 (x2) | 15/16"x3 3/8"x32 9/16" (24x86x827) | PURLIN-W4L16370 (x2) | 15/16"x3 3/8"x77 15/16" (24x86x1979)
  • Page 25 STEP 14 - GAZEBO ASSEMBLY | PURLIN-W4L16369 | 15/16"x3 3/8"x32 9/16" (24x86x827) (x4) | PURLIN-W4L16370 (x4) | 15/16"x3 3/8"x77 15/16" (24x86x1979)
  • Page 26 STEP 15 - GAZEBO ASSEMBLY | RAFTER-W4L16367 | 1 7/16"x5 1/4"x63 13/16" (36x134x1621) (x4)
  • Page 27 STEP 16 - GAZEBO ASSEMBLY...
  • Page 28 STEP 17 - GAZEBO ASSEMBLY A4M01547 | 29 GA STEEL SHEETING (x12)
  • Page 29 STEP 18 - GAZEBO ASSEMBLY...
  • Page 30 STEP 19 - GAZEBO ASSEMBLY...
  • Page 31 STEP 20 - GAZEBO ASSEMBLY...
  • Page 32 STEP 21 - GAZEBO ASSEMBLY A4M01508 (x2) | GABLE BRACKET...
  • Page 33 STEP 22 - GAZEBO ASSEMBLY A4M01228 | RAFTER BRACKET (x6)
  • Page 34 STEP 23 - GAZEBO ASSEMBLY A4M01551 A4M01550 | CORNER SPLICE TRIM (x2) | ROOF EDGE TRIM SPLICE (x4) A4M01548 (x4) | ROOF EDGE TRIM...
  • Page 35 STEP 24 - GAZEBO ASSEMBLY A4M01549 | ROOF EDGE TRIM (x2)
  • Page 36 STEP 25 - GAZEBO ASSEMBLY A4M01549 | ROOF EDGE TRIM (x2)
  • Page 37 STEP 26 - GAZEBO ASSEMBLY...
  • Page 38 STEP 27 - GAZEBO ASSEMBLY A4M01556 (x1) | RIDGE CAP SPLICE A4M01557 | RIDGE CAP 29 GA (x2)
  • Page 39 STEP 28 - GAZEBO ASSEMBLY | RIDGE CAP STIFFENER-W4L16374 (x2) | 15/16"x2 3/8"x75 9/16" (24x60x1914) A6P00513 | RIDGE CAP PROTECTOR (x2) | RIDGE CAP STIFFENER-W4L16373 (x2) | 15/16"x2 3/8"x32 1/8" (24x60x810)
  • Page 40 STEP 29 - GAZEBO ASSEMBLY...
  • Page 41 STEP 30 - GAZEBO ASSEMBLY A4M01478 A4M01477 | POST ANCHORING PLATE | POST PLATE (x8) (x8)
  • Page 42 STEP 31 - GAZEBO ASSEMBLY A100241 | BYD ID TAG (SMALL) WITHOUT AGES (x1)
  • Page 43 CUSTOMIZATION OF YOUR GRILL GAZEBO STEP 1: CHOOSE TABLE CONFIGURATION ANGLE TABLE CONFIGURATION SPLIT TABLE CONFIGURATION...
  • Page 44 CUSTOMIZATION OF YOUR GRILL GAZEBO STEP 2: CHOOSE TABLE SURFACE HEIGHT TIP: STANDARD BAR HEIGHT WORKS BEST WITH STOOLS 29" - 32" TALL. STANDARD BAR HEIGHT TIP: STANDARD COUNTERTOP HEIGHT WORKS BEST WITH CHAIRS 23" - 28" TALL. STANDARD COUNTERTOP HEIGHT...
  • Page 45 STEP 3A: CONSUMER DRILL TEMPLATE USE TEMPLATE TO PRE-DRILL PILOT HOLES ON POST (DON'T DRILL UNTIL STEP 3B) • ALL PILOT HOLES SHOULD BE DRILLED USING A 6mm [1/4 in] DRILL BIT AT A DEPTH OF 15mm [5/8 in]. • USE FRONT SIDE OF TEMPLATE FOR STANDARD BAR HEIGHT OR BACK SIDE FOR STANDARD COUNTERTOP HEIGHT.
  • Page 46 STEP 3B: CONSUMER DRILL TEMPLATE - AERIAL VIEW • LOCATE DRILL DIAGRAM FOR THE CONFIGURATION OF YOUR CHOOSING BELOW. • ALIGN DRILL TEMPLATE AT ARROW LOCATION ON SIDE OF POST OF YOUR CHOOSING. DRILL PILOT HOLES USING A 6mm [1/4 in] DRILL BIT AT A DEPTH OF 15mm [5/8 in]. REPEAT FOR ALL ARROW LOCATIONS.
  • Page 48 ANGLE TABLE CONFIGURATION COMPLETE STEPS 4-22 NOTE: TABLE RAILS CAN BE ORIENTED OFF ANY POST.
  • Page 49 STEP 4 - GAZEBO ASSEMBLY A4M00855 | L BRACKET | RAIL-W4L16362 (x8) | 55x32x82x3.175 (x2) | 1 7/16"x3 3/8"x80" (36x86x2032)
  • Page 50 STEP 5 - GAZEBO ASSEMBLY LOWER RAIL PILOT HOLES...
  • Page 51 STEP 6 - GAZEBO ASSEMBLY A4M01225 (x23) | METAL TUBE...
  • Page 52 STEP 7 - GAZEBO ASSEMBLY A4M01223 A4M00855 | L BRACKET | L BRACKET (x1) | 55x32x82x3.175 (x1) | RAIL-W4L16363 (x1) | 1 7/16"x3 3/8"x42 7/16" (36x86x1078) UPPER RAIL PILOT HOLES...
  • Page 53 STEP 8 - GAZEBO ASSEMBLY A4M01223 A4M01224 | L BRACKET (x1) | L BRACKET (x1) | RAIL-W4L16364 (x1) | 1 7/16"x3 3/8"x39 1/8" (36x86x993) A4M00855 | L BRACKET (x1) | 55x32x82x3.175 UPPER RAIL PILOT HOLES...
  • Page 54 STEP 9 - GAZEBO ASSEMBLY A4M01474 | TABLE (x1)
  • Page 55 STEP 10 - GAZEBO ASSEMBLY A4M01552 (x1) | FOOT REST RAIL ASSEMBLY FOOT REST PILOT HOLES...
  • Page 56 STEP 11 - GAZEBO ASSEMBLY LOWER RAIL PILOT HOLES...
  • Page 57 STEP 12 - GAZEBO ASSEMBLY A4M01225 (x23) | METAL TUBE...
  • Page 58 STEP 13 - GAZEBO ASSEMBLY | L BRACKET A4M00855 A4M01224 (x1) | L BRACKET | 55x32x82x3.175 (x1) | RAIL-W4L16364 (x1) | 1 7/16"x3 3/8"x39 1/8" (36x86x993) UPPER RAIL PILOT HOLES...
  • Page 59 STEP 14 - GAZEBO ASSEMBLY A4M01223 A4M00855 | L BRACKET | L BRACKET (x2) (x1) | 55x32x82x3.175 | RAIL-W4L16363 (x1) | 1 7/16"x3 3/8"x42 7/16" (36x86x1078) UPPER RAIL PILOT HOLES...
  • Page 60 STEP 15 - GAZEBO ASSEMBLY A4M01474 | TABLE (x1)
  • Page 61 STEP 16 - GAZEBO ASSEMBLY A4M01552 (x1) | FOOT REST RAIL ASSEMBLY FOOT REST PILOT HOLES...
  • Page 62 STEP 17 - GAZEBO ASSEMBLY A4M01662 | TABLE BRACKET W/ INSERTS (x2) | (ANGLE CONFIGURATION ONLY)
  • Page 63 STEP 18 - GAZEBO ASSEMBLY...
  • Page 64 STEP 19 - GAZEBO ASSEMBLY A4M01475 | CORNER TABLE (x1) (ANGLE CONFIGURATION ONLY)
  • Page 65 STEP 20 - GAZEBO ASSEMBLY...
  • Page 66 STEP 21 - GAZEBO ASSEMBLY...
  • Page 67 STEP 22: ELECTRICAL ENCLOSURE FOR ELECTRICAL ENCLOSURE INSTALLATION REFER TO ASSEMBLY INSTRUCTIONS THAT COMES PACKAGED WITH THE ELECTRICAL ENCLOSURE KIT. INSTALL ON ANY POST THAT IS DESIRED. FOLLOW DIRECTIONS FOR PROPER INSTALLATION.
  • Page 68 SPLIT TABLE CONFIGURATION COMPLETE STEPS 23-37 NOTE: TABLE RAILS CAN BE ORIENTED OFF ANY POST.
  • Page 69 STEP 23 - GAZEBO ASSEMBLY A4M00855 | L BRACKET | RAIL-W4L16362 (x8) | 55x32x82x3.175 (x2) | 1 7/16"x3 3/8"x80" (36x86x2032)
  • Page 70 STEP 24 - GAZEBO ASSEMBLY LOWER RAIL PILOT HOLES...
  • Page 71 STEP 25 - GAZEBO ASSEMBLY A4M01225 (x23) | METAL TUBE...
  • Page 72 STEP 26 - GAZEBO ASSEMBLY A4M01223 A4M00855 | L BRACKET | L BRACKET (x1) (x1) | 55x32x82x3.175 | RAIL-W4L16363 (x1) | 1 7/16"x3 3/8"x42 7/16" (36x86x1078) UPPER RAIL PILOT HOLES...
  • Page 73 STEP 27 - GAZEBO ASSEMBLY A4M01223 A4M01224 | L BRACKET (x1) | L BRACKET (x1) | RAIL-W4L16364 (x1) | 1 7/16"x3 3/8"x39 1/8" (36x86x993) A4M00855 | L BRACKET (x1) | 55x32x82x3.175 UPPER RAIL PILOT HOLES...
  • Page 74 STEP 28 - GAZEBO ASSEMBLY A4M01474 | TABLE (x1)
  • Page 75 STEP 29 - GAZEBO ASSEMBLY A4M01552 (x1) | FOOT REST RAIL ASSEMBLY FOOT REST PILOT HOLES...
  • Page 76 STEP 30 - GAZEBO ASSEMBLY LOWER RAIL PILOT HOLES...
  • Page 77 STEP 31 - GAZEBO ASSEMBLY A4M01225 (x23) | METAL TUBE...
  • Page 78 STEP 32 - GAZEBO ASSEMBLY A4M01224 A4M00855 | L BRACKET (x1) | L BRACKET (x1) | 55x32x82x3.175 | RAIL-W4L16364 | 1 7/16"x3 3/8"x39 1/8" (36x86x993) (x1) UPPER RAIL PILOT HOLES...
  • Page 79 STEP 33 - GAZEBO ASSEMBLY A4M01223 A4M00855 | L BRACKET | L BRACKET (x2) (x1) | 55x32x82x3.175 | RAIL-W4L16363 (x1) | 1 7/16"x3 3/8"x42 7/16" (36x86x1078) UPPER RAIL PILOT HOLES...
  • Page 80 STEP 34 - GAZEBO ASSEMBLY A4M01474 | TABLE (x1)
  • Page 81 STEP 35 - GAZEBO ASSEMBLY A4M01552 (x1) | FOOT REST RAIL ASSEMBLY FOOT REST PILOT HOLES...
  • Page 82 STEP 36 - GAZEBO ASSEMBLY...
  • Page 83 STEP 37: ELECTRICAL ENCLOSURE FOR ELECTRICAL ENCLOSURE INSTALLATION REFER TO ASSEMBLY INSTRUCTIONS THAT COMES PACKAGED WITH THE ELECTRICAL ENCLOSURE KIT. INSTALL ON ANY POST THAT IS DESIRED. FOLLOW DIRECTIONS FOR PROPER INSTALLATION.
