Cat. No. / No de cat.
2402-20, 2403-20, 2404-20

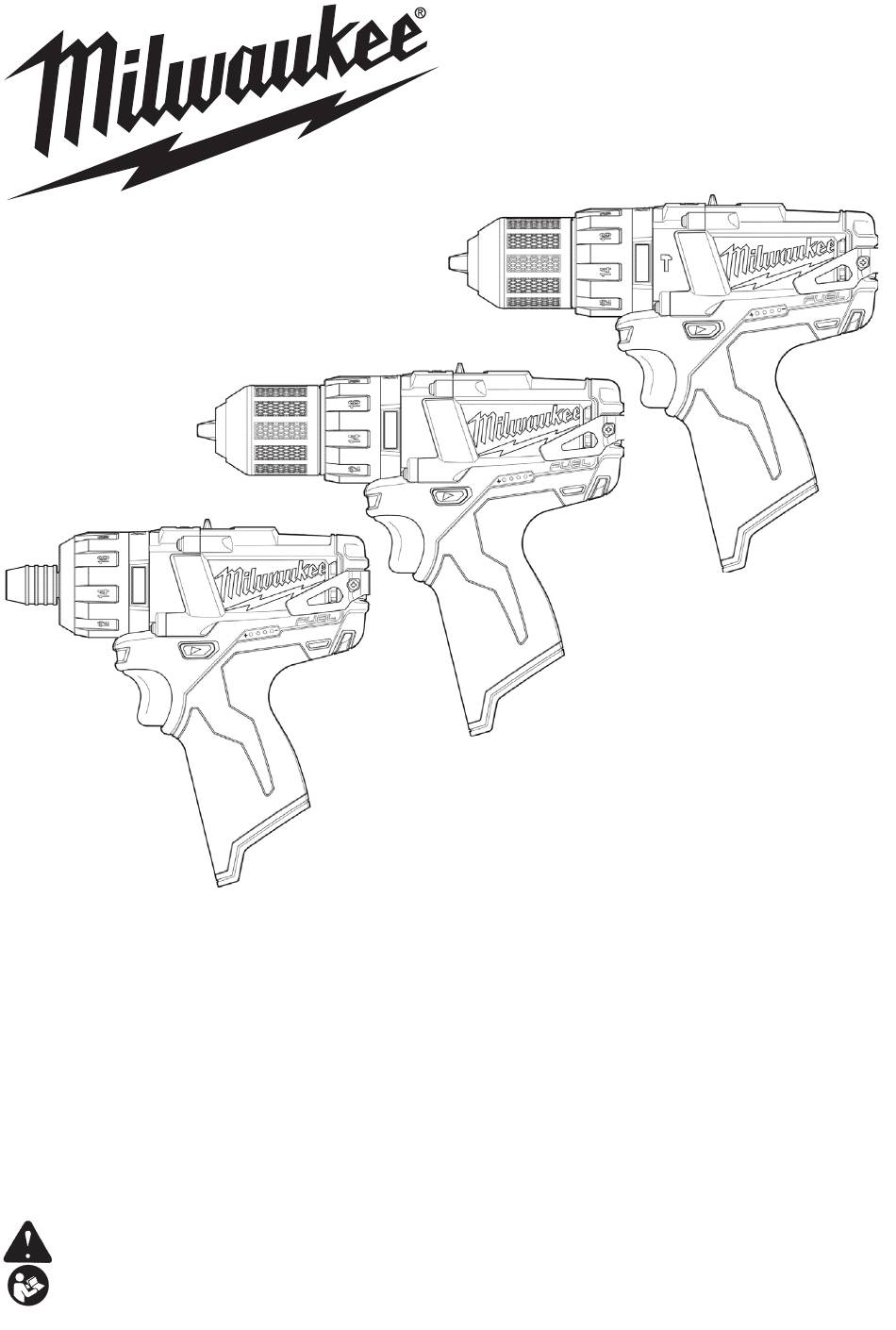

M12™ FUEL™ 1/2" HAMMER DRILL/DRIVER, 1/2" DRILL/DRIVER
AND DRIVER
PERCEUSE À PERCUSSION/TOURNEVIS À PERCUSSION
13 mm (1/2"), PERCEUSE/TOURNEVIS 13 mm (1/2") ET
TOURNEVIS M12™ FUEL™
TALADRO PERCUTOR/DESTORNILLADOR 13 mm (1/2"),
TALADRO/DESTORNILLADOR 13 mm (1/2") Y
DESTORNILLADOR M12™ FUEL™
WARNING
AVERTISSEMENT
comprendre le manuel.
ADVERTENCIA
To reduce the risk of injury, user must read and understand operator's manual.
Afin de réduire le risque de blessures, l'utilisateur doit lire et bien
Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual.
OPERATOR'S MANUAL
MANUEL de L'UTILISATEUR
MANUAL del OPERADOR
