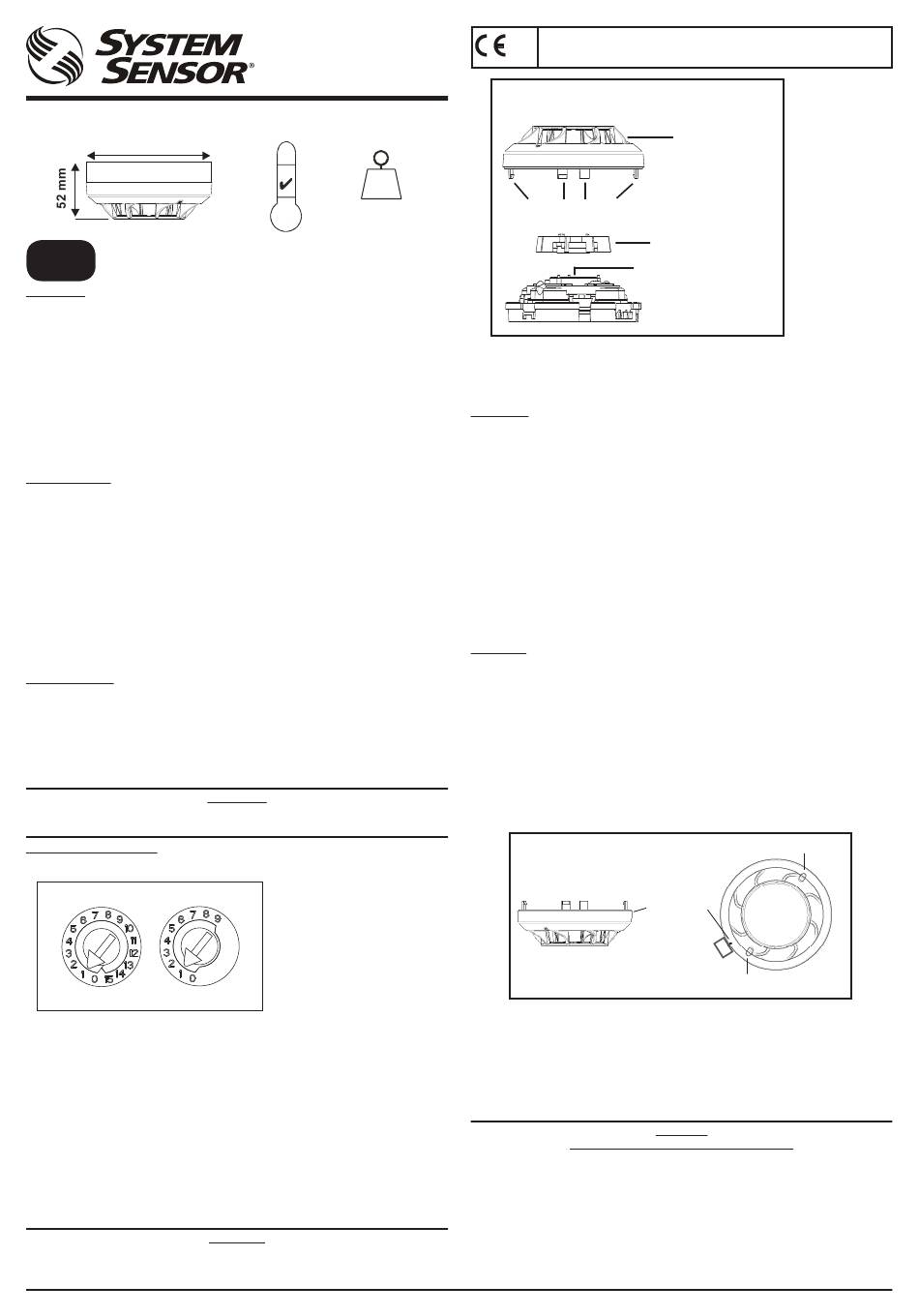

INSTALLATIONS- UND WARTUNGSANLEITUNG FÜR
DEUTSCH
MODELL 22051E(I) OPTISCHER RAUCHMELDER
ALLGMEIN
Die Modelle 22051E und 22051EI sind intelligente, optische Rauchmelder die eine optische
Messkammer mit einer adressierbaren Kommunikation verbinden. Diese Melder sind für
Normalbereiche (ohne EX-Schutz) vorgesehen und dürfen nur an Brandmelderzentralen
angeschlossen werden, welche ein kompatibles Kommunikationsprotokoll verwenden.
Der 22051EI Melder verfügen über einen integrierten Isolator. Überprüfen Sie die
Bedienungsanleitung der Brandmelderzentrale, wie viele Isolatoren auf einer Ringleitung
betrieben werden dürfen.
Zwei LEDs an jedem Melder ermöglichen eine optische Erkennung des Melderzustandes
im Bereich von 360 Grad (Funktion der LEDs sind abhängig von der Brandmelderzentrale).
Der Melder unterstützt den Anschluss einer optionalen Melderparallelanzeige die an die
Klemmen des Standard-Meldersockels angeschlossen wird (Funktion abhängig von der
Brandmelderzentrale).
SPEZIFIKATION
Betriebsspannung: 15 bis 32 VDC (15 bis 28 VDC für 22051EI)
Maximaler Ruhestrom
(ohne Kommunikation): 200 µA bei 24 V und 25°C
(Blinken Melder-LED aktiviert - 5 Sekunden) 300 µA bei 24 V und 25°C
(Kommunikation 16 Sekunden. LED blinkt 8 Sekunden) 220 µA bei 24 V und 25°C
50µA zusätzlich, wenn 'I' isoliert
zusätzliche 3.5 mA bei 24 V und 25 ° C (LED ein)
Maximaler Strom im Alarmfall:
Bereich der Luftfeuchtigkeit: 15% bis 93% relative Feuchte, ohne Betauung
Eigenschaften des Isolators (nur 22051EI)
Maximaler Strom bei geschlossenem Schalter (Ic max): 1A
Maximaler Schaltstrom (bei Kurzschluss) (Is max): 1A
Maximaler Leckstrom (IL max) bei geöffnetem Schalter: 15mA
Maximale Reihenimpedanz bei geschlossenem Schalter (Zc max): 170 mOhm bei 15Vdc
Getestet und zertifiziert gemäß: EN54-7: 2000 (und EN54-17: 2005 'EI')
VERDRAHTUNG
Weitere Verdrahtungsdetails finden Sie in der mitgelieferten Installationsanleitung des
Meldersockels. Alle Meldersockel verfügen über integrierte Anschlussklemmen inkl. der
Möglichkeit zum Anschluss einer optionalen Melderparallelanzeige.
H I N W E I S 1 : Die Verdrahtung muss den lokalen und nationalen Normen und
Anforderungen entsprechen.
HINWEIS 2: Stellen Sie sicher, dass alle Meldersockel angeschlossen sind und die
Polarität der Verdrahtung an jedem Sockel korrekt ist.
Melder nur im spannungsfreien Zustand installieren. Informieren Sie die
betroffenen Stellen über die Servicearbeiten.
SENSOR INSTALLATION
1. Stellen Sie die Melderadresse durch Drehen der beiden Drehschalter auf der Unterseite
X 10 X 1
zwischen 01 und 159. Notieren Sie die Adresse auf dem Aufkleber am Meldersockel.
Beachten Sie die maximal mögliche Anzahl von Meldern die die Brandmelderzentrale
unterstützt (siehe Bedienungsanleitung der Brandmelderzentrale).
Abbildung 1: Drehschalter für die Adressierung
2. Setzen Sie den Melder in den Meldersockel und drehen ihn im Uhrzeigersinn bis er
einrastet.
3. Nachdem alle Melder installiert sind schalten Sie die Spannungsversorgung ein.
4. Prüfen Sie den Melder wie im Abschnitt PRÜFUNG beschrieben.
5. Setzen Sie den Melder an der Brandmelderzentrale zurück (Reset).
Sabotageschutz / Entnahmesicherung
Der Meldersockel verfügt über eine Entnahmesicherung die das Entfernen des
Brandmelders aus dem Sockel nur mit Hilfe eines Werkzeuges zulässt. Beachten Sie
die Installationshinweise des Meldersockels für detaillierte Informationen zu diesem
Leistungsmerkmal.
Der Melder ist werkseitig mit einem Staubschutz vor Verschmutzung während
des Transportes oder der Erstinstallation geschützt. Ein vollständiger Schutz
gegen eine Verunreinigung ist dadurch nicht gewährleistet. Deshalb sollten
D200-200-00
22051E(I)
ND22051E(I)
70°C
97 g
-30°C
WARNUNG
des Melders ein (siehe Abb.1).
Wählen Sie eine Adresse
ACHTUNG
DOP-IFD128 22051E, DOP-IFD129 22051EI
0786
DOP-IFD188 ND22051E, DOP-IFD189 ND22051EI
09
EN54-7: 2000, EN54-17: 2005 (EI only)
Abbildung 2: Reinigung des Melders
Gehäusehalterungen
die Melder vor Beginn von Konstruktions-, umfangreichen Dekorationsarbeiten
oder sonstigen Aktivitäten mit Staubentwicklung entfernt werden. Zur
ordnungsgemäßen Funktion ist der Staubschutz vor der Inbetriebnahme des
Melders abzunehmen.
WARTUNG
Zur Vermeidung von Fehlalarmen sollte das System bzw. die entsprechende Meldergruppe
vor den Wartungsarbeiten abgeschaltet werden.
1. Entfernen Sie den zu reinigenden Brandmelder aus dem System.
2. Lösen Sie behutsam jede der vier Halterungen und entfernen Sie die Abdeckung (siehe
Abb.2).
3. Saugen Sie vorsichtig die Außenseite des Schutzgitters ab ohne dieses zu entfernen.
4. Entfernen Sie das Schutzgitter indem Sie es gerade von der Messkammer abziehen.
5. Verwenden Sie einen Staubsauger oder saubere Druckluft um Staub und Ablagerungen
von der Messkammer oder dem Meldergehäuse zu entfernen.
6. Befestigen Sie die Abdeckung der Messkammer wieder auf der Platine in dem Sie die
Abdeckung an den Markierungspfeilen ausrichten und mit leichtem Druck einrasten
lassen.
7 Montieren Sie das Meldergehäuse, in dem Sie es an den Befestigungspunkten und den
LED ausrichten und mit leichtem Druck einrasten lassen.
8. Nachdem alle Brandmelder gereinigt wurden, schalten Sie die Ringleitung wieder ein
und prüfen Sie alle Melder auf Funktion wie im Abschnitt PRÜFUNG beschrieben.
PRÜFUNG
Die ordnungsgemäße Funktion der installierten Melder ist zu prüfen. Weiterhin ist eine
regelmäßige Wartung erforderlich. Zur Vermeidung von Fehlalarmen schalten Sie die
entsprechende Meldergruppe oder das System ab.
die e ntsprechenden I nterventionskräfte u nd B eteiligten ü ber d ie A ußerbetriebnahme d er
Anlage zu informieren. Schalten Sie die Meldergruppen und Alarmweiterleitung ab, um
unerwünschte Alarmmeldungen während der Wartung zu vermeiden.
Prüfen Sie den Melder wie folgt:
Magnet Test (Option, Artikel-Nr. M02-04-00)
1. Um den Melder zu prüfen halten Sie den Testmagnet in einer Entfernung von ca. 2cm
zur LED 1 direkt an die Markierung am Meldergehäuse (siehe Abb.3).
2. Beide LED sollten innerhalb von 30 Sekunden leuchten und die Alarmauslösung lokal
und an der Brandmelderzentrale anzeigen.
Abb.3: Position des Testmagneten
Gehäusemarkierung
Rauchmethode
1. Mit einem geeigneten Prüfgas eines zugelassenen Herstellers (z.B. von No Climb
Products Ltd.) wird der Rauchmelder durch eine kontrollierte Prüfgasmenge ausgelöst.
Hierbei sind die Herstellerempfehlungen und die lokalen Anforderungen zu beachten.
2. Beide LED des Rauchmelders sollten innerhalb von 30 Sekunden leuchten und die
Alarmauslösung lokal und an der Brandmelderzentrale anzeigen.
WICHTIG: Informieren Sie nach Abschluss der Prüfung alle beteiligten Stellen
wieder über die Inbetriebnahme des Systems.
EINSCHRÄNKUNGEN VON RAUCHMELDERN
Rauchmelder müssen mit kompatiblen Anlagen verwendet werden.
Rauchmelder erkennen keine Entstehungsbrände deren Rauch die Melder nicht erreicht.
Ein Rauchmelder kann keine Feuerentwicklung in anderen Gebäudebereichen erkennen.
Rauchmelder haben auch Einschränkungen in der Auslösung. Bei der Auswahl von Brandmeldern
müssen die Umgebungsbedingungen berücksichtigt werden.
Brandmelder haben keine ewige Lebensdauer, da sie elektronische Bauteile enthalten.
Selbst wenn robuste Melder für eine Betriebszeit von über 10 Jahren ausgelegt sind, können
Bauteile jederzeit ausfallen. Testen Sie deshalb mindestens halbjährlich Ihr Meldersystem.
Reinigen u nd i nspizieren S ie d ie B randmelder r egelmäßig. I nspektionen d es B randmeldesystems
reduzieren erheblich das Produkthaftungsrisiko.
Pittway Tecnologica S.r.l, Via Caboto 19/3, 34147 Trieste, Italy
Pittway Tecnologica S.r.l.
Via Caboto 19/3, 34147
Trieste, Italy
Meldergehäuse
Messkammerabdeckung
und Schutzgitter
Messkammer
Vor Beginn der Servicearbeiten sind
LED 2
Testmagnet
LED 1
ACHTUNG
I56-3399-003
