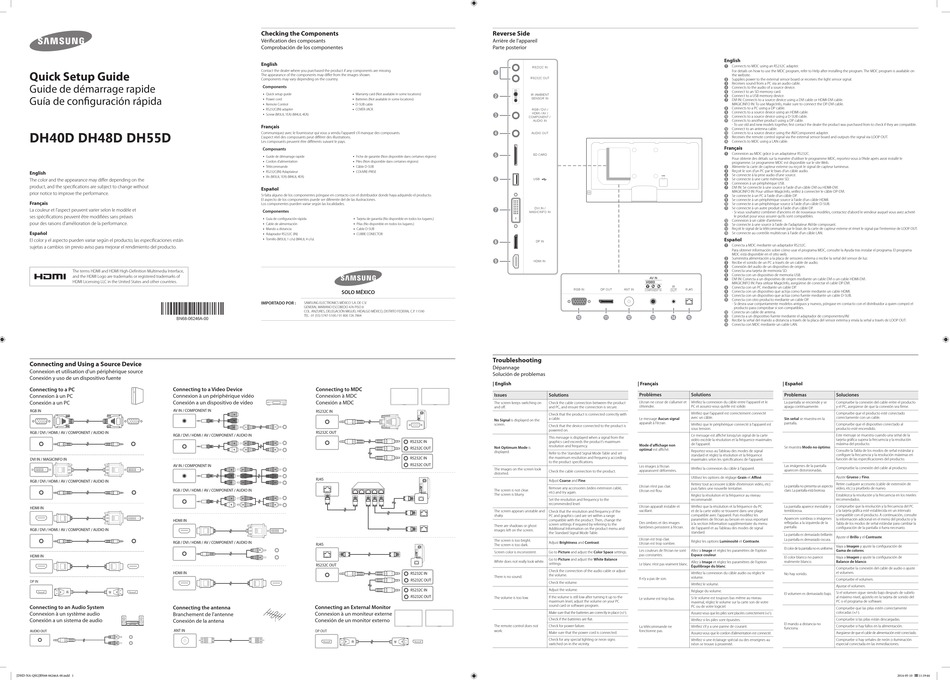

Samsung DH48D Quick Setup Manual

Quick Setup Guide
Guide de démarrage rapide
Guía de confi guración rápida
DH40D DH48D DH55D
English
The color and the appearance may differ depending on the
product, and the specifications are subject to change without
prior notice to improve the performance.
Français
La couleur et l'aspect peuvent varier selon le modèle et
ses spécifications peuvent être modifiées sans préavis
pour des raisons d'amélioration de la performance.
Español
El color y el aspecto pueden variar según el producto; las especificaciones están
sujetas a cambios sin previo aviso para mejorar el rendimiento del producto.
The terms HDMI and HDMI High-Definition Multimedia Interface,
and the HDMI Logo are trademarks or registered trademarks of
HDMI Licensing LLC in the United States and other countries.
BN68-06246A-00
Connecting and Using a Source Device
Connexion et utilisation d'un périphérique source
Conexión y uso de un dispositivo fuente
Connecting to a Video Device
Connecting to a PC
Connexion à un PC Connexion à un périphérique vidéo
Conexión a un PC Conexión a un dispositivo de vídeo
AV IN / COMPONENT IN
RGB IN
RGB / DVI / HDMI / AV / COMPONENT / AUDIO IN
RGB / DVI / HDMI / AV / COMPONENT / AUDIO IN
DVI IN / MAGICINFO IN
AV IN / COMPONENT IN
RGB / DVI / HDMI / AV / COMPONENT / AUDIO IN
RGB / DVI / HDMI / AV / COMPONENT / AUDIO IN
HDMI IN
HDMI IN
RGB / DVI / HDMI / AV / COMPONENT / AUDIO IN
RGB / DVI / HDMI / AV / COMPONENT / AUDIO IN
HDMI IN
HDMI IN
DP IN
Connecting to an Audio System Connecting the antenna
Connexion à un système audio
Branchement de l'antenne
Conexión a un sistema de audio Conexión de la antena
ANT IN
AUDIO OUT
[DHD-NA-QSG]BN68-06246A-00.indd 1
Checking the Components
Vérifi cation des composants
Comprobación de los componentes
English
Contact the dealer where you purchased the product if any components are missing.
The appearance of the components may differ from the images shown.
Components may vary depending on the country.
Components
◆ Quick setup guide ◆ Warranty card (Not available in some locations)
◆ Power cord ◆ Batteries (Not available in some locations)
◆ Remote Control ◆ D-SUB cable
◆ RS232C(IN) adapter ◆ COVER-JACK
◆ Screw (M3L8, 1EA) (M4L8, 4EA)
Français
Communiquez avec le fournisseur qui vous a vendu l'appareil s'il manque des composants.
L'aspect réel des composants peut différer des illustrations.
Les composants peuvent être différents suivant le pays.
Composants
◆ Guide de démarrage rapide ◆ Fiche de garantie (Non disponible dans certaines régions)
◆ Cordon d'alimentation ◆ Piles (Non disponible dans certaines régions)
◆ Télécommande ◆ Câble D-SUB
◆ RS232C(IN) Adaptateur ◆ COUVRE-PRISE
◆ Vis (M3L8, 1EA) (M4L8, 4EA)
Español
Si falta alguno de los componentes póngase en contacto con el distribuidor donde haya adquirido el producto.
El aspecto de los componentes puede ser diferente del de las ilustraciones.
Los componentes pueden variar según las localidades.
Componentes
◆ Guía de configuración rápida ◆ Tarjeta de garantía (No disponible en todos los lugares.)
◆ Cable de alimentación ◆ Pilas (No disponible en todos los lugares.)
◆ Mando a distancia ◆ Cable D-SUB
◆ Adaptador RS232C (IN) ◆ CUBRE CONECTOR
◆ Tornillo (M3L8, 1 c/u) (M4L8, 4 c/u)
SOLO MÉXICO
IMPORTADO POR : SAMSUNG ELECTRONICS MÉXICO S.A. DE C.V.
GENERAL MARIANO ESCOBEDO 476 PISO 8
COL. ANZURES, DELEGACIÓN MIGUEL HIDALGO MÉXICO, DISTRITO FEDERAL C.P. 11590
TEL : 01 (55) 5747-5100 / 01 800 726 7864
Connecting to MDC
Connexion à MDC
Conexión a MDC
RS232C IN
RS232C OUT
RS232C IN
RS232C OUT
RS232C IN
RS232C OUT
RJ45
RJ45
RS232C OUT
RS232C IN
RS232C OUT
RS232C IN
RS232C OUT
Connecting an External Monitor
Connexion à un moniteur externe
Conexión de un monitor externo
DP OUT
Reverse Side
Arrière de l'appareil
Parte posterior
RS232C IN
1
RS232C OUT
IR /AMBIENT
2
SENSOR IN
RGB / DVI /
HDMI / AV /
3
COMPONENT /
AUDIO IN
4 AUDIO OUT
5 SD CARD
POWER
6 USB
DVI IN /
7
MAGICINFO IN
8 DP IN
9
HDMI IN
IR
RGB IN DP OUT ANT IN
COMPONENT IN OUT
0 ! @ # $
Troubleshooting
Dépannage
Solución de problemas
| English | Français
Issues Solutions Problèmes
L'écran ne cesse de s'allumer et
The screen keeps switching on Check the cable connection between the product
and off. and PC, and ensure the connection is secure. s'éteindre.
Check that the product is connected correctly with
a cable. Le message Aucun signal
No Signal is displayed on the
apparaît à l'écran.
screen.
Check that the device connected to the product is
powered on.
This message is displayed when a signal from the
graphics card exceeds the product's maximum
Mode d'affi chage non
resolution and frequency.
Not Optimum Mode is
optimal est affiché.
displayed.
Refer to the Standard Signal Mode Table and set
the maximum resolution and frequency according
to the product specifications.
Les images à l'écran
The images on the screen look
Check the cable connection to the product. apparaissent déformées.
distorted.
Adjust Coarse and Fine.
L'écran n'est pas clair.
Remove any accessories (video extension cable,
The screen is not clear.
L'écran est flou.
etc) and try again.
The screen is blurry.
Set the resolution and frequency to the
recommended level.
L'écran apparaît instable et
The screen appears unstable and Check that the resolution and frequency of the vacillant.
shaky.
PC and graphics card are set within a range
compatible with the product. Then, change the
Des ombres et des images
screen settings if required by referring to the
There are shadows or ghost
fantômes persistent à l'écran.
Additional Information on the product menu and
images left on the screen.
the Standard Signal Mode Table.
L'écran est trop clair.
The screen is too bright.
Adjust Brightness and Contrast.
L'écran est trop sombre.
The screen is too dark.
Les couleurs de l'écran ne sont
Screen color is inconsistent. Go to Picture and adjust the Color Space settings.
pas constantes.
Go to Picture and adjust the White Balance
White does not really look white.
settings.
Le blanc n'est pas vraiment blanc.
Check the connection of the audio cable or adjust
the volume.
There is no sound.
Il n'y a pas de son.
Check the volume.
Adjust the volume.
The volume is too low. If the volume is still low after turning it up to the
Le volume est trop bas.
maximum level, adjust the volume on your PC
sound card or software program.
Make sure that the batteries are correctly in place (+/-).
Check if the batteries are flat.
The remote control does not
Check for power failure. La télécommande ne
work. fonctionne pas.
Make sure that the power cord is connected.
Check for any special lighting or neon signs
switched on in the vicinity.
English
Connects to MDC using an RS232C adapter.
1
For details on how to use the MDC program, refer to Help after installing the program. The MDC program is available on
the website.
Supplies power to the external sensor board or receives the light sensor signal.
2
Receives sound from a PC via an audio cable.
3
4 Connects to the audio of a source device.
5 Connect to an SD memory card.
6 Connect to a USB memory device.
7 DVI IN: Connects to a source device using a DVI cable or HDMI-DVI cable.
MAGICINFO IN: To use MagicInfo, make sure to connect the DP-DVI cable.
Connects to a PC using a DP cable.
8
Connects to a source device using an HDMI cable.
9
Connects to a source device using a D-SUB cable.
0
Connects to another product using a DP cable.
!
- To use old and new models together, first contact the dealer the product was purchased from to check if they are compatible.
@ Connect to an antenna cable.
# Connects to a source device using the AV/Component adapter.
$ Receives the remote control signal via the external sensor board and outputs the signal via LOOP OUT.
Connects to MDC using a LAN cable.
%
Français
Connexion au MDC grâce à un adaptateur RS232C.
1
Pour obtenir des détails sur la manière d'utiliser le programme MDC, reportez-vous à l'Aide après avoir installé le
programme. Le programme MDC est disponible sur le site Web.
2 Alimente la carte de capteur externe ou reçoit le signal de capteur lumineux.
3 Reçoit le son d'un PC par le biais d'un câble audio.
4 Se connecte à la prise audio d'une source.
5 Se connecte à une carte mémoire SD.
Connexion à un périphérique USB.
6
DVI IN: Se connecte à une source à l'aide d'un câble DVI ou HDMI-DVI.
7
MAGICINFO IN: Pour utiliser MagicInfo, veillez à connecter le câble DP-DVI.
Se connecte à un PC à l'aide d'un câble DP.
8
Se connecte à un périphérique source à l'aide d'un câble HDMI.
9
0 Se connecte à un périphérique source à l'aide d'un câble D-SUB.
! Se connecte à un autre produit à l'aide d'un câble DP.
- Si vous souhaitez combiner d'anciens et de nouveaux modèles, contactez d'abord le vendeur auquel vous avez acheté
le produit pour vous assurer qu'ils sont compatibles.
Connexion à un cable d'antenne.
@
Se connecte à une source à l'aide de l'adaptateur AV/de composant.
#
Reçoit le signal de la télécommande par le biais de la carte de capteur externe et émet le signal par l'entremise de LOOP OUT.
$
% Se connecte au contrôle multiécran à l'aide d'un câble LAN.
Español
1 Conecta a MDC mediante un adaptador RS232C.
Para obtener información sobre cómo usar el programa MDC, consulte la Ayuda tras instalar el programa. El programa
MDC está disponible en el sitio web.
2 Suministra alimentación a la placa de sensores externa o recibe la señal del sensor de luz.
Recibe el sonido de un PC a través de un cable de audio.
3
Conexión del audio de un dispositivo de origen.
4
Conecta una tarjeta de memoria SD.
5
Conecta con un dispositivo de memoria USB.
6
7 DVI IN: Conecta a un dispositivo de origen mediante un cable DVI o un cable HDMI-DVI.
MAGICINFO IN: Para utilizar MagicInfo, asegúrese de conectar el cable DP-DVI.
8 Conecta con un PC mediante un cable DP.
RJ45
9 Conecta con un dispositivo que actúa como fuente mediante un cable HDMI.
Conecta con un dispositivo que actúa como fuente mediante un cable D-SUB.
0
Conecta con otro producto mediante un cable DP.
!
- Si desea usar conjuntamente modelos antiguos y nuevos, póngase en contacto con el distribuidor a quien compró el
producto para comprobar si son compatibles.
Conecta un cable de antena.
@
# Conecta a un dispositivo fuente mediante el adaptador de componentes/AV.
%
$ Recibe la señal del mando a distancia a través de la placa del sensor externa y envía la señal a través de LOOP OUT.
% Conecta con MDC mediante un cable LAN.
| Español
Solutions Problemas Soluciones
Vérifiez la connexion du câble entre l'appareil et le La pantalla se enciende y se Compruebe la conexión del cable entre el producto
PC et assurez-vous qu'elle est solide. apaga continuamente. y el PC, asegúrese de que la conexión sea firme.
Vérifiez que l'appareil est correctement connecté Compruebe que el producto esté conectado
avec un câble. correctamente con un cable.
Sin señal se muestra en la
pantalla.
Vérifiez que le périphérique connecté à l'appareil est Compruebe que el dispositivo conectado al
sous tension. producto esté encendido.
Este mensaje se muestra cuando una señal de la
Ce message est affiché lorsqu'un signal de la carte
vidéo excède la résolution et la fréquence maximales tarjeta gráfica supera la frecuencia y la resolución
de l'appareil. máxima del producto.
Se muestra Modo no óptimo.
Reportez-vous au Tableau des modes de signal Consulte la Tabla de los modos de señal estándar y
standard et réglez la résolution et la fréquence configure la frecuencia y la resolución máximas en
maximales selon les spécifications de l'appareil. función de las especificaciones del producto.
Las imágenes de la pantalla
Vérifiez la connexion du câble à l'appareil. Compruebe la conexión del cable al producto.
aparecen distorsionadas.
Utilisez les options de réglage Grain et Affi né. Ajuste Grueso y Fino.
Retirez tout accessoire (câble d'extension vidéo, etc) Retire cualquier accesorio (cable de extensión de
La pantalla no presenta un aspecto
puis faites une nouvelle tentative. vídeo, etc.) y pruébelo de nuevo.
claro. La pantalla está borrosa.
Réglez la résolution et la fréquence au niveau Establezca la resolución y la frecuencia en los niveles
recomendados.
recommandé.
Vérifiez que la résolution et la fréquence du PC La pantalla aparece inestable y Compruebe que la resolución y la frecuencia del PC
et de la carte vidéo se trouvent dans une plage temblorosa. y la tarjeta gráfica esté establecida en un intervalo
compatible avec l'appareil. Puis modifiez les compatible con el producto. A continuación, consulte
Aparecen sombras o imágenes
paramètres de l'écran au besoin en vous reportant la información adicional en el menú del producto y la
reflejadas a la izquierda de la Tabla de los modos de señal estándar para cambiar la
à la section Information supplémentaire du menu
pantalla.
de l'appareil et au Tableau des modes de signal configuración de la pantalla si fuera necesario.
standard.
La pantalla es demasiado brillante.
Ajuste el Brillo y el Contraste.
La pantalla es demasiado oscura.
Réglez les options Luminosité et Contraste.
Vaya a Imagen y ajuste la configuración de
El color de la pantalla no es uniforme.
Allez à Image et réglez les paramètres de l'option Gama de colores.
Espace couleur.
El color blanco no parece Vaya a Imagen y ajuste la configuración de
realmente blanco. Balance de blanco.
Allez à Image et réglez les paramètres de l'option
Équilibrage du blanc.
Compruebe la conexión del cable de audio o ajuste
el volumen.
Vérifiez la connexion du câble audio ou réglez le
No hay sonido.
volume.
Compruebe el volumen.
Vérifiez le volume.
Ajustar el volumen.
Réglage du volume.
Si el volumen sigue siendo bajo después de subirlo
El volumen es demasiado bajo.
al máximo nivel, ajústelo en la tarjeta de sonido del
Si le volume est toujours bas même au niveau
PC o el programa de software.
maximal, réglez le volume sur la carte son de votre
PC ou de votre logiciel.
Compruebe que las pilas estén correctamente
colocadas (+/-).
Assurez-vous que les piles sont placées correctement (+/-).
Vérifiez si les piles sont épuisées. Compruebe si las pilas están descargadas.
El mando a distancia no
Vérifiez s'il y a une panne de courant. Compruebe si hay fallos en la alimentación.
funciona.
Asegúrese de que el cable de alimentación esté conectado.
Assurez-vous que le cordon d'alimentation est connecté.
Vérifiez si une éclairage spécial ou des enseignes au Compruebe si hay señales de neón o iluminación
néon se trouve à proximité. especial conectada en las inmediaciones.
2014-05-10 11:19:44
