3TL8
Auswechseln der elektronischen Sparschaltung
Replacing the electronic economizer
Remplacement du module électronique d'économie
Cambiar el circuito económico electrónico
Betriebsanleitung / Operating Instructions
1
11.4

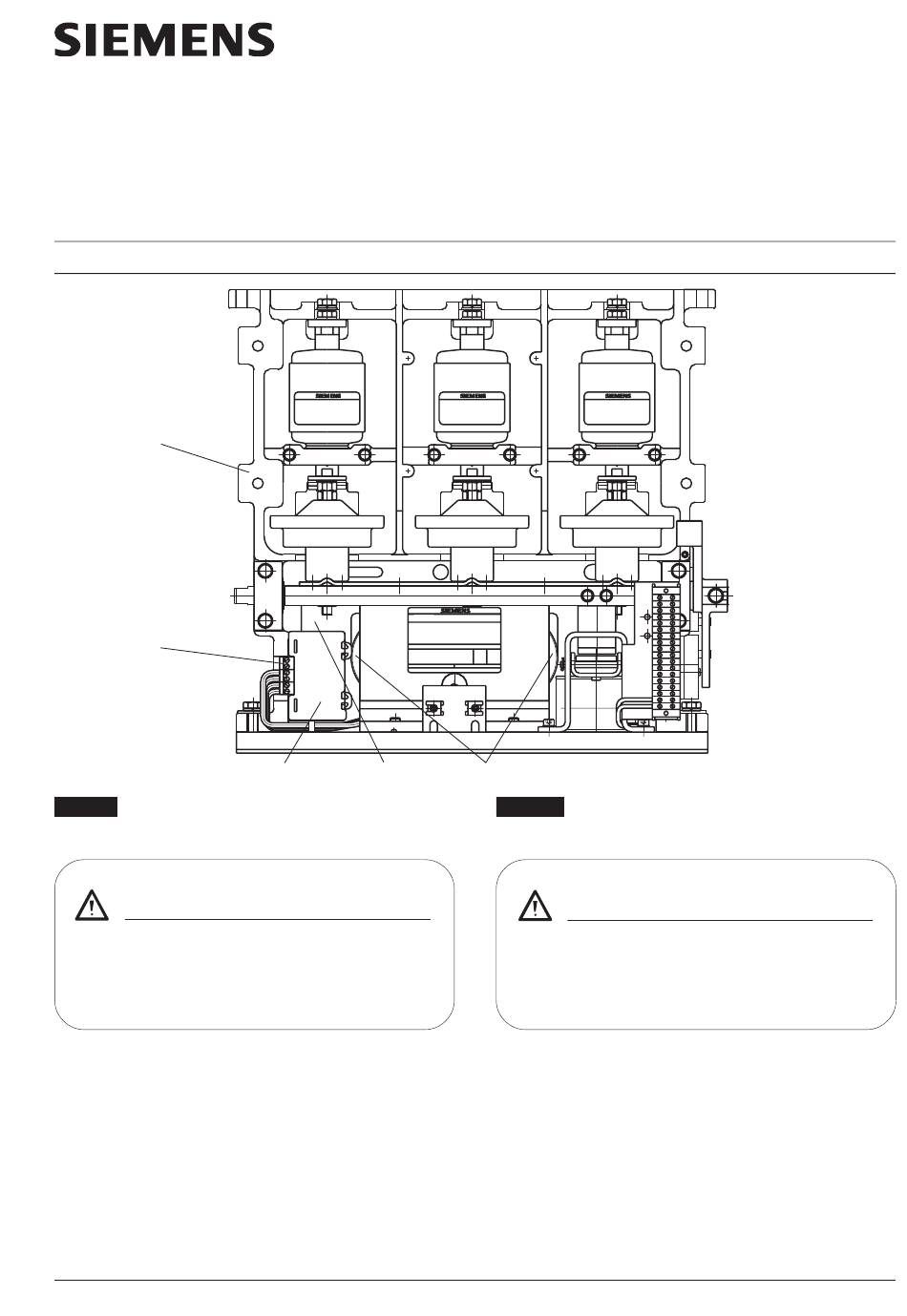

Fig. 1
Deutsch
Herausnehmen der elektronischen Sparschaltung
Hinweis
Das Auswechseln der elektronischen Spar-
schaltung für das Vakuumschütz 3TL8 erfolgt
in der beschriebenen Vorgehensweise.
1. Zuleitung der Magnetspulen (8.1) von der Klemmleiste
(11.4) lösen.
2. Abdeckung mit elektronischer Sparschaltung (11) ist in
das Gehäuse eingesteckt, beides herausziehen.
3. Neue elektronische Sparschaltung (11) mit Abdeckung
(11.1) in Gehäuse einstecken.
4. Zuleitungen der Magnetspule (8.1) an Klemmleiste (11.4)
anschließen.
Bitte Farbe der Zuleitungen beachten (Fig. 2 und Fig. 3).
5. Nach Beendigung der Montage einige Probeschaltungen
ausführen.
3ZX1812-0TY58-1AU1 / 9229 9873 175 0A
Alle Rechte vorbehalten. All rights reserved. Tous droits réservés. Reservados todos los derechos
© Siemens AG 1999
2001-03-13
Bestell-Nr./Order-No.: 3ZX1812-0TY58-1AU1 / 9229 9873 175 0A
11.1
11
8.1
English
Removing the electronic economizer
Note
The replacement of the electronic economizer
for the vacuum contactors 3TL8 has to be done
as described before.
1. Disconnect the leads (8.1) of the magnet coil of terminal
strip (11.4)
2. The cover (11.1) with electronic economizer is insertet
into the housing, remove both
3. Insert the new electronic economizer (11) with plate
(11.1) into the housing
4. Reconnect the leads (8.1) of the magnet coil to terminal
strip.
Please note the color of the leads (Fig. 2 and Fig. 3).
5. After finishing the installation perform several trial oper-
ations
3TY5812-0.
