Summary of Contents for Yongnuo YN200

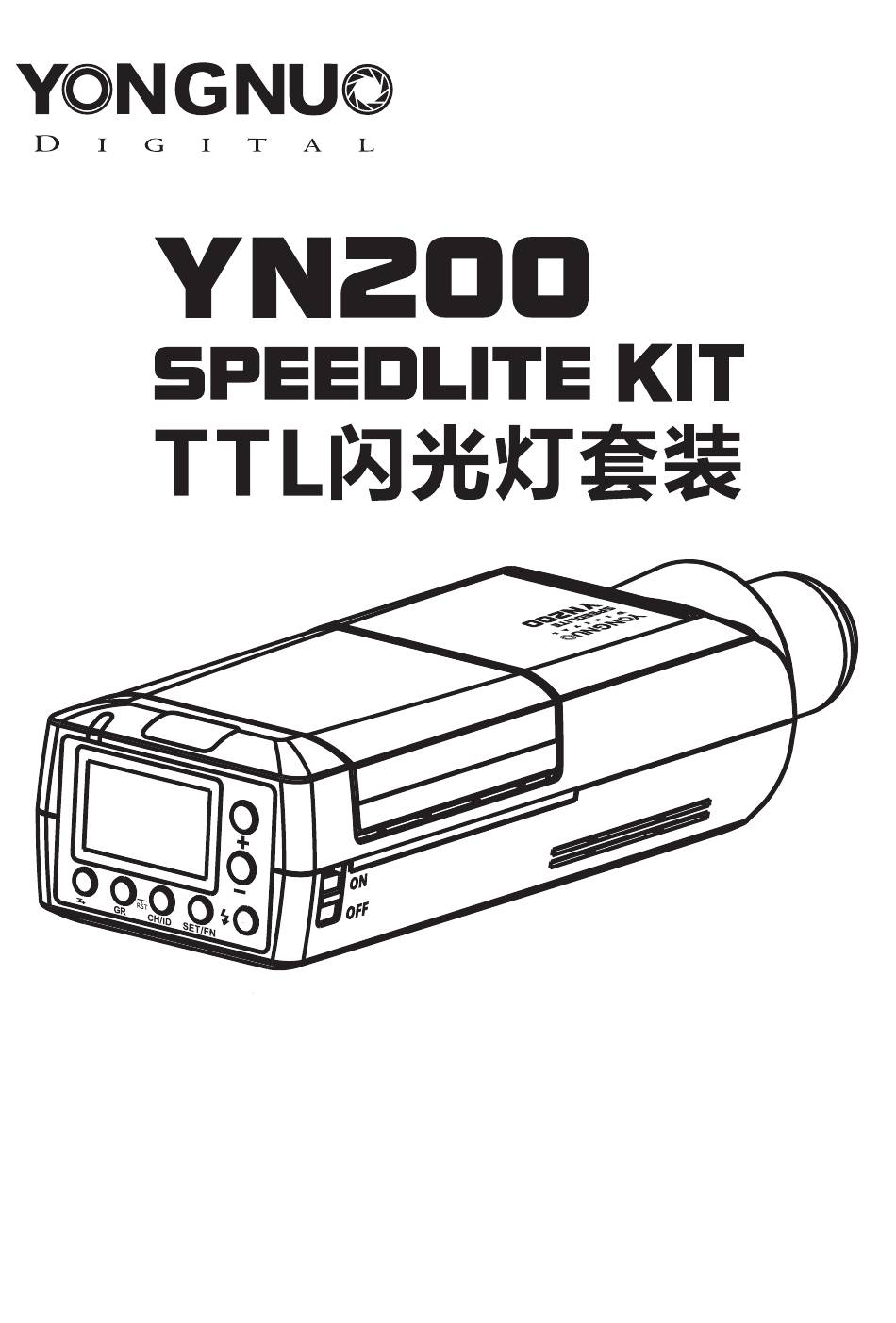

  • Page 1 使用说明 User Manual...
  • Page 3 Thanks for purchasing YONGNUO TTL SPEEDLITE YN200. Please read this manual carefully to understand the safety instructions, functions and maintenance of this product. Please keep this manual properly for reference. Precaution Please make sure the power is turned off when Ÿ...

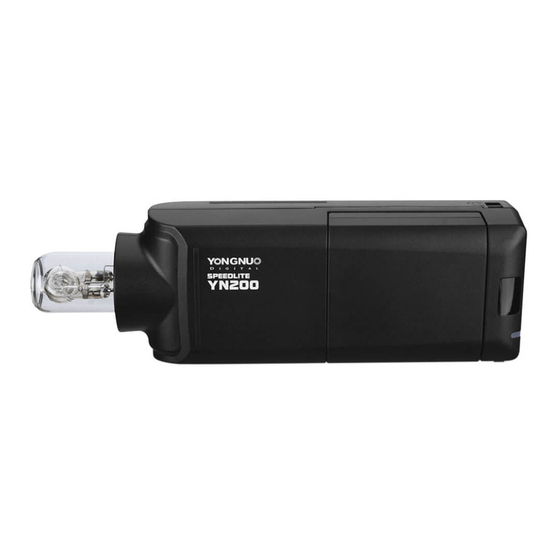

  • Page 4 Features YN200 is the Yongnuo's first high-power outdoor flash, with flash power up to 200W, adopts 14.4v 2900mAh lithium batter y power supply design, with extreme speed recycle system, 2 seconds recycling time , flash firing times at full output up to 500 times.

  • Page 5: Components Description

    Components Description Contains items: 2.YN-C2900 Charger 1.YN-B2900 Li-ion Batter y 3.200W Flash Tube 4.YN200 SPEEDLITE 5.USB-A to USB-C Charging Cable Flash Tube Batter y Compartment(Batter y) Optical transmission wireless sensor Radio transmission link lamp Control panel Power Switch 3.5MM Sync cord jack USB port 1/4“Mounting...

  • Page 6: Basic Operations

    Basic Operations 1.Control panel Parts Operations The flash is set to be power-on at the ON position and Power switch shutdown at the OFF position. Press this button and the flash will switch between different flash modes.(Radio mode (YN560 SLAVE)/optical transmission /S1/S2) in radio mode, long press the button to switch between M/Multi mode.

  • Page 7: Installation Instruction

    Installation Instruction 1. Install/remove the flash tube As shown in the figure, put the thinner foot of the flash tube at the corresponding position of the lamp holder and insert the flash tube. After using the flash, wait a few minutes to make sure the tube is cool down before removing the tube.
  • Page 8 Triggering Mode Selection 1.Triggering through radio module (see page 7-8) YN200 can only be used as a slave flash, and Yongnuo YN560-TX PRO series flash transmitter is recommended as the main control unit, w h i c h s u p p o r t s T T L , m a n u a l , m u l t i f l a s h , a n d h i g h - s p e e d synchronization.

  • Page 9: Wireless Flash Shooting: Radio Transmission

    [+][-] button in turn. Set the master unit and slave unit to the same ID. If the master unit does not have ID setting, please set the ID of YN200 to the default 0000. 4.Set up the grouping Press the [GR] button to set the slave grouping (A/B/C/D/E/F).
  • Page 10 Wireless Flash Shooting: Radio Transmission 6.Flash mode setting* In radio mode, long press the [ ] button to switch between T TL/M/MULTI different flash modes. *For synchronous interface triggering using RF603/RF605 as the master unit. TTL mode In TTL mode, the metering system of the c a m e r a w i l l d e te c t t h e f l a s h l i g h t i n g reflected from the subject, and the flash output is adjusted automatically, equalizing...

  • Page 11: Wireless Flash Shooting: Optical Transmission

    Wireless Flash Shooting: Optical Transmission Optical Transmission: The flash unit supports wireless slave flash shooting (optical transmission)which requires master flash to equip with optical transmission function, flash mode can be set by the master flash. Be careful not to block the optical transmission sensor during use.

  • Page 12: Other Functions

    Press the [GR] and [CH/ID] buttons for 2 seconds, and the flash will resume factor y settings (radio slave mode, channel CH1, ID 0000). 2.Firmware Upgrade 1).Log in the YONGNUO official website (www.hkyongnuo.com) to download the upgrade software latest firmware.
  • Page 13 The speedlite is fully charged Low battery Charge the battery Tick Tick Tick Overheat Reduce the use intensity Tick Tick Tick Tick Tick 5.About the YN200 Radio Transmission Compatibility List Group Transmitter TTL/ M/Multi (Speedlite) High Speed Sync Function YN560-TX PRO Support Support...

  • Page 14: Specifications

    About 205*78*53mm(without flash tube) Weight: About 540g(without batter y and flash tube) Contains items: YN200 speedlite (1), 200W Flash tube (1),YN-B2900 Li-ion batter y (1),YN-C2900 charger (1),charging cable (1) The functions of this user manual are based on test conditions of our company.Further notice will not be given...
  • Page 15 感谢您选购永诺闪光灯YN200。 请仔细阅读本说明书以了解本产品的各项安全须知，功能，保养等，请妥善保 存本说明书以备查阅。 注意事项 安装及连接附件时，务必关闭电源。 Ÿ 闪光灯适用于通风的环境，使用时请保持闪光灯的散热孔不被堵 Ÿ 塞。 使用闪光灯后，严禁用手接触闪光管，否则可能会引起灼伤。 Ÿ 请勿用湿手接触产品，也不可暴露雨中。 Ÿ 请勿在易燃易爆的环境中使用。 Ÿ 若需保养或维修，须由本公司或授权的维修人员进行，自行拆装 Ÿ 可能导致触电等意外发生。 请勿让儿童接触本产品。 Ÿ 长时间不使用本产品时，请将电池取出。 Ÿ 需要存放和运输本产品时，请将闪光管取下。 Ÿ...
  • Page 16 功能简介 YN200是 永 诺 首 款 大 功 率 外 拍 闪 光 灯 ， 闪 光 功 率 高 达200W， 采 用 14.4V 2900mAh锂电池供电设计，极速回电系统，2秒回电，全光 输出可达500次。 支持永诺全新升级的RF无线电闪光系统 Ÿ 可接收YN862系列、YN560-TX PRO系列等 TTL主 控 单 元 的 控 Ÿ 制 、 引 闪 信 号 ， 实 现T T L以及 M / M u l t i 模 式 离 机 闪 光 ；...
  • Page 17 各部位名称 随附物品 1.YN B2900锂电池 2.YN C2900充电器 3.200W闪光管 4.YN200闪光灯 5.USB-A to USB-C充电线 闪光管 电池仓(电池) 光学传输传感器 无线电状态 指示灯 显示屏 控制面板 电源开关 3.5MM 同步接口 1/4“安装孔 USB升级接口 电池释放键 （Micro USB） YN-C2900充电器使用指南 将YN-B2900电池按箭头方向将电池装入充电器. Ÿ 将USB电源适配器(不含)与YN-C2900充电器使用 Ÿ Type-C充电线进行连接，即可进行充电. 如使用支持PD快充标准的电源适配器,仅需约3个小 Ÿ 时即可充满,如使用5V2A充电器,需要约六小时. 电池充满后，按下电池释放键，即可取出电池。 Ÿ...
  • Page 18 各部位名称 1.控制面板 部件 操作 电源开关 设置在ON位置开机，OFF位置关机 短按该按钮，闪光灯将在各闪光模式切换 （ 无 线 电 模 式 （YN560 SLAVE）/光 学 传 输/S1/S2） 无 线 电模式下,长按该按钮可以在M/Multi模式切换 F从属分组 设置无线分组，支持 ID、 在不同模式下短按实现设置/确认功能，如频道、 频闪 频率、次数，自定义功，长按设置自定义功能 在无线模式下，短按进入频道设置，长按进行ID设置 按+按钮增加参数，按-按钮减小参数 亮红灯表示已充满电，按下测试闪光 （回电指示灯） 2.LINK指示灯 颜色 状态 含义 点亮 绿色灯 无线电通信 红色灯 点亮 无线电引闪...
  • Page 19 安装 1.安装/拆卸闪光管 如图，将闪光管较细的脚对准灯头相应位置 插入闪光管即可。 警 告:闪 光 灯 使 用 完 毕 后 ， 请 等 待 数 分 钟 以 确认灯管冷却，方可取出闪光管。 2.安装/拆卸灯头附件（选购件） 如图，将附件（如反光罩）插入灯头附件卡口中,按箭头方向旋转附 件,即可完成安装。拆卸时，往箭头反方向旋转并取出附件。 3.安装电池 将电池按图所示安装至电池仓，听到“咔”一声即为安装到位。 Ÿ 取出电池时，首先按下电池释放键，即可取出电池。 Ÿ 4.开启电源 将闪光灯电源开关拨至ON开启电源,OFF为关闭 电源。...
  • Page 20 选择引闪方式 1.通过无线电引闪(见7-8页) YN200只能作为从属闪光灯，推荐使用永诺YN560-TX PRO系列闪光灯信号 发射器作为主控单元，支持ETTL/i-TTL,手动、频闪闪光，支持高速同步。 短按【 】按钮设置为【 】无线电模式，并与主控单元设置为相同的频 道及ID即可，本系统设计为安装在相机上的闪光灯（主控单元）的设置会自动 反映在受无线控制的闪光灯（从属单元）上。因此，在拍摄期间不需要操作从 属单元。 定位和操作范围（示例） 开始拍摄前进行测试闪光和试拍。 Ÿ 根 据 从 属 单 元 的 位 置 、 周 围 环 境 和 天 气 Ÿ 从属单元 主控单元 状况等，传输距离可能更短。 从属单元 无线电传输距离约100米 从属单元 2.通过同步接口引闪 将引闪线(不含)插入3.5MM同步触发口，可使...
  • Page 21 3.设置无线电ID 长 按 【 CH/ID】 按 钮 进 行 ID设 置 (0000-9999)。 再依次按【SET/FN】及【+】【-】将主控单元与 从 属 单 元 设 置 为 相 同 ID， 如 使 用 的 主 控 单 元 无 ID设置，请将YN200的ID设置为默认的0000。 4.设置分组 按【GR】按钮设置从属分组（A/B/C/D/E/F）。 5.主控单元设置 在 主 控 单 元 设 置 参 与 闪 光 的 模 式 、 亮 度 、 曝 光 补...
  • Page 22 无线从属闪光拍摄：闪光模式 6.闪光模式设置* 在 无 线 电 模 式 下 ,长 按 【 】 按 钮 可 以 在 TTL/M/MULTI不 同 的 闪 光 模 式 中 切 换 以 及 OFF(关闭闪光)。 *仅 在 使 用 同 步 接 口 引 闪 或 使 用RF603/RF605作 为无线电主控单元时需要设置。...
  • Page 23 无线从属闪光拍摄：光控引闪 光学传输模式:闪光灯支持无线从属闪光拍摄（光学传输），拍摄需 主控闪光灯具有光学传输功能，闪光模式通过主控闪光灯设置。使 用时请勿遮挡光学传输传感器。 支 持 的 闪 光 模 式 ：TTL,M; 支 持 的 通 信 频 道 ：1,2,3,4;支 持 的 分 组 A,B,C 支持的主控 单元：YN568EX II/580EX(II)/600EX(RT)/ 900/SB800/SB700，7D/60D/600D 等相机内闪 、N家相机内闪 1).将闪光模式设为光学传输。 】 短按【 按 钮直至屏幕显示闪光灯模式设 为【 】。 2).设置无线频道及分组 【CH/ID】 短按...
  • Page 24 其他功能 1.恢复出厂设置 同时按住【GR】和【CH/ID】按钮2秒，闪 光灯恢复出厂设置（无线电从属模式，频道 CH1，ID 0000）。 2.USB固件升级 1.访问永诺官方网站: http://www.hkyongnuo.com下载固件 升级程序及最新固件。 2.关闭电源，按住【 】按钮的同时重新打 开电源，屏幕显示进入固件升级界面。 3.使用USB-A to Micro USB连接线(不 含)将闪光灯与PC进行连接。 4.按照软件上的提示完成固件升级操作。 3.关于过热保护 连续拍摄过于频繁时，闪光管的温度可能会升高，闪光灯将会出现 过热警告，此时液晶屏上将显示【 】图标，以及声音提示，回电 时间将会变慢。 当闪光灯过热提示图标显示后仍继续闪光，则可能会激活过热保护 闪光限制，此时液晶显示屏照明将以红色点亮，闪光灯无法触发闪 光，此时请将闪光灯闲置10分钟，等待闪光灯冷却。 当闪光灯出现过热警告时请适当降低闪光频率或闪光输出。 Ÿ 当连续多次闪光后取出电池，请小心电池可能会很烫。 Ÿ -10-...
  • Page 25 60分钟 闪光持续时间显示（t0.1） ON:启用 OFF:禁用 蜂鸣器( 声音提示功能) 开启声音提示功能，闪光灯将发出不同的声音，提示其工作状态。 声响方式 含义 处理方法 滴-长响 闪光灯充电完成 正常 滴-滴-滴 电池电量不足 请给电池充电 过热提示 滴-滴-滴- 滴-滴 降低闪光亮度及使用频率 5.YN200无线电兼容性列表 TTL/高速同步 发射器(闪光灯) 分组功能 M/Multi YN560 TX PRO 支持 支持 支持 系列 YN560 支持 支持 不支持 系列 支持 RF605系列 支持...
  • Page 26 规格 ：YN200 型 号 ：200W 闪 光 功 率 ：GN60 @ISO100（使用反光罩） 闪 光 指 数 ：5600K 闪 光 色 温 ：14.4V 2900mAh锂电池 供 电 ：约0.01-2秒 回 电 时 间 ：1/1~1/64 功 率 调 节 闪 光 次 数 ：约500次(全功率) 引 闪 方 式...
  • Page 28 深圳市永诺摄影器材股份有限公司 地址：深圳市坪山区坑梓街道深福保现代光学厂区A座 电话：0755-83762448 网址：www.hkyongnuo.com 生产地址：深圳市龙华区观湖街道松元厦社区环观中路 104号301A栋3楼B栋3楼B栋4楼 售后电话：400-0013-888...
