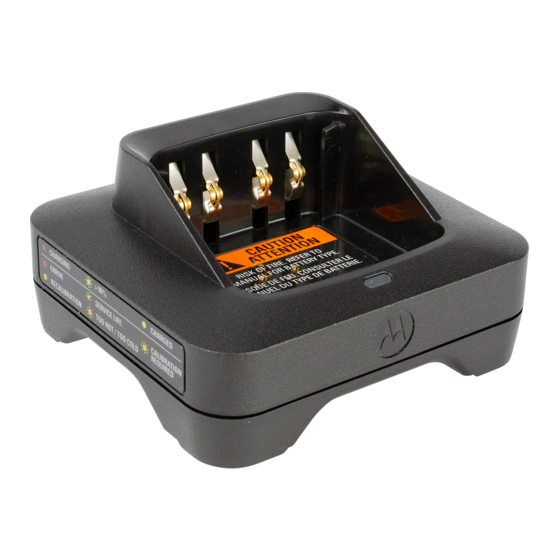

Impres adaptive single unit charger
Hide thumbs Also See for PMPN4527:
Table of Contents
  • Français

    • Charger des Radios et des Batteries
    • Indicateurs de Charge de la Batterie IMPRES
    • Initialisation de Batterie IMPRES
    • Étalonnage et Remise en État Automatiques des Batteries IMPRES
    • Finaliser L'étalonnage et la Remise en État Manuels
    • Indication de Fin du Cycle de Vie D'une Batterie IMPRES
    • Lancement Manuel de L'étalonnage et de la Remise en État
    • Chapitre 2 : Dépannage
    • Service
    • Batteries Approuvées Par Motorola Solutions
    • Blocs D'alimentation Compatibles
  • Português

    • Carregamento Do Rádio E das Baterias
    • Indicadores de Carregamento da Bateria IMPRES
    • Calibração E Recondicionamento Automáticos da IMPRES
    • Inicialização de Bateria IMPRES
    • Encerrar a Calibração E O Recondicionamento Manualmente
    • Iniciar a Calibração E O Recondicionamento Manualmente
    • LED de Indicação de Fim da Vida Útil da IMPRES
    • Capítulo 2: Diagnóstico E Solução de Problemas
    • Serviço
    • Baterias Autorizadas da Motorola Solutions
    • Fontes de Alimentação Compatíveis
  • 汉语

    • 为对讲机和电池充电
    • 章节 1 : Impres 2 电池和充电器
    • Impres 电池充电指示灯
    • Impres 电池初始化
    • 手动终止校准和修复
    • 自动 Impres 校准和修复
    • Impres 使用寿命结束 Led 指示灯指示说明
    • 手动启动校准和修复
    • 章节 2 : 故障排除
    • Motorola Solutions 认可的电池
    • 兼容的电源
  • 漢語

    • 為無線電和電池充電
    • 章 1 : Impres 2 電池與充電器
    • Impres 電池充電指示燈
    • Impres 電池初始化
    • 手動終止校準和重置
    • 自動 Impres 校準與重置
    • Impres 使用壽命終止 Led 指示
    • 手動起始校準和重置
    • 章 2 : 疑難排解
    • Motorola Solutions 授權電池
    • 相容電源供應器
  • 조선말/한국어

    • 무전기 및 배터리 충전
    • 장 1: Impres 2 배터리 및 충전기
    • Impres 배터리 충전 표시기
    • Impres 배터리 초기화
    • 자동 Impres 보정 및 리컨디셔닝
    • Impres 사용 수명 종료 Led 표시
    • 보정 및 리컨디셔닝 수동 시작
    • 보정 및 리컨디셔닝 수동 종료
    • 서비스
    • 장 2: 문제 해결
    • Motorola Solutions 인증 배터리
    • 호환되는 전원 공급 장치
  • Español

    • Carga de Radios y Baterías
    • Indicadores de Carga de la Batería IMPRES
    • Calibración y Reacondicionamiento Automáticos de IMPRES
    • Inicialización de la Batería IMPRES
    • Finalización Manual de la Calibración y el Reacondicionamiento
    • Inicio Manual de la Calibración y el Reacondicionamiento
    • Indicación LED de Fin de la Vida Útil de IMPRES
    • Capítulo 2: Solución de Problemas
    • Servicio
    • Baterías Autorizadas por Motorola Solutions
    • Fuentes de Alimentación Compatibles
  • Русский

    • Зарядка Радиостанций И Аккумуляторов
    • Индикаторы Зарядки Аккумулятора IMPRES
    • Инициализация Аккумулятора IMPRES
    • Автоматическая Калибровка И Восстановление Аккумуляторов IMPRES
    • Запуск Калибровки И Восстановления Вручную
    • Прерывание Калибровки И Восстановления Вручную
    • Светодиодная Индикация Окончания Срока Службы IMPRES
    • Глава 2. Поиск И Устранение Неисправностей
    • Службы
    • Аккумуляторы, Одобренные Компанией Motorola Solutions
    • Глава 3. Сертифицированные Блоки Питания И Аккумуляторы
    • Совместимые Блоки Питания
    • Заряджання Радіостанцій І Акумуляторів
    • Індикація Станів Заряджання Акумулятора IMPRES
    • Ініціалізація Акумуляторів IMPRES
    • Автоматичне Калібрування Й Відновлення Акумуляторів IMPRES
    • Запуск Калібрування Й Відновлення Вручну
    • Припинення Калібрування Й Відновлення Вручну
    • Світлодіодна Індикація Завершення Терміну Служби Акумулятора IMPRES
    • Обслуговування
    • Розділ 2. Усунення Несправностей
    • Розділ 3. Схвалені Блоки Живлення Та Батареї

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1
IMPRES Adaptive Single
Unit Charger PMPN4527
User Guide
APRIL 2023
©
2023 Motorola Solutions, Inc. All rights reserved
e n-US
fr-CA
zh-CN
zh-TW
*MN007272A01*
es-LA
pt-BR
ko-KR
es-ES
uk-UA
ru-RU
MN007272A01-AB

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PMPN4527 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Motorola solutions PMPN4527

  • Page 1 IMPRES Adaptive Single Unit Charger PMPN4527 User Guide e n-US fr-CA es-LA pt-BR zh-CN zh-TW ko-KR es-ES uk-UA ru-RU APRIL 2023 *MN007272A01* MN007272A01-AB © 2023 Motorola Solutions, Inc. All rights reserved...
  • Page 2 License Rights The purchase of Motorola Solutions products shall not be deemed to grant either directly or by implication, estoppel or otherwise, any license under the copyrights, patents or patent applications of Motorola Solutions, except for the normal non-exclusive, royalty-free license to use that arises by operation of law in the sale of a product.
  • Page 3: Important Safety Instructions

    To reduce the risk of fire, electric shock, or injury, only use the accessories recommended by Motorola Solutions. • Changes or modifications made to this device, not expressly approved by Motorola Solutions, could void the authority of the user to operate this equipment. Class B Digital Device NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules.
  • Page 4: Operating Guidelines

    To ensure optimized charging performance, turn off the radio while charging unless the radio is transmitting data wirelessly on Wi-Fi or Bluetooth. • Connect the charger to an AC outlet using only a Motorola Solutions Authorized Power Supply. See Motorola Solutions Authorized Power Supplies.
  • Page 5: Contact Us

    Your organization received support phone numbers and other contact information appropriate for your geographic region and service agreement. Use that contact information for the most efficient response. However, if needed, you can also find general support contact information on the Motorola Solutions website, by following these steps: 1 Enter motorolasolutions.com...
  • Page 6: Icon Conventions

    MN007272A01-AB Icon Conventions Icon Conventions The documentation set is designed to give the reader more visual clues. The following graphic icons are used throughout the documentation set. DANGER: The signal word DANGER with the associated safety icon implies information that, if disregarded, will result in death or serious injury.
  • Page 7: Table Of Contents

    1.4.1 Terminating Calibration and Recondition Manually..........11 1.4.2 Initiating Calibration and Recondition Manually............11 1.5 IMPRES End of Service Life LED Indication................. 11 Chapter 2: Troubleshooting................... 12 2.1 Service...........................12 Chapter 3: Authorized Power Supplies and Batteries......... 13 3.1 Compatible Power Supplies....................13 3.2 Motorola Solutions Authorized Batteries................13...
  • Page 8: Chapter 1: Impres 2 Batteries And Chargers

    Charging Radios and Batteries The IMPRES 2 Adaptive Charger System is a fully automated system. The charger pockets accommodate either a radio with an attached Motorola Solutions-approved battery, or a Motorola Solutions-approved battery alone. Batteries charge best at room temperature.
  • Page 9: Impres Battery Charging Indicators

    Once the Motorola Solutions-approved battery is properly seated into the pocket, the charger indicator illuminates, indicating the charger has recognized the presence of the battery. 4 To remove a radio or Motorola Solutions-approved battery from the charger, pull straight up until the battery completely clears the charger housing.
  • Page 10: Impres Battery Initialization

    MN007272A01-AB Chapter 1 : IMPRES 2 Batteries and Chargers Status LED Indicator Description Fault Blinking Red Not chargeable; remove and re-insert radio or battery. Standby Blinking Amber • Battery is waiting to rapid charge. • Battery may be too hot, too cold, or low voltage.
  • Page 11: Terminating Calibration And Recondition Manually

    MN007272A01-AB Chapter 1 : IMPRES 2 Batteries and Chargers Figure 1: Self-Calibration and Recondition Icon NOTE: IMPRES batteries with the Self-Calibration and Recondition icon on the battery label, do not require periodic calibration and recondition, when docked into this IMPRES charger. 1.4.1 Terminating Calibration and Recondition Manually You can manually terminate calibration and recondition during the process.
  • Page 12: Chapter 2: Troubleshooting

    (41 °F) or above 40 °C (104 °F) or the battery voltage may be lower than the predetermined threshold level for rapid charging. Service The IMPRES Adaptive Chargers are not repairable. Order replacement chargers as necessary from your local Motorola Solutions Sales Representative.
  • Page 13: Chapter 3: Authorized Power Supplies And Batteries

    14 W, 207 V–253 V Argentina PS000037A05 14 W, 207 V–253 V China PS000037A06 14 W, 207 V–253 V Korea Motorola Solutions Authorized Batteries Table 4: Motorola Solutions Authorized Batteries Single-Unit Battery Chemistry Battery Description Charger PMPN4527 NNTN4321_ Lithium-Ion (Li-...
  • Page 14 MN007272A01-AB Chapter 3 : Authorized Power Supplies and Batteries Single-Unit Battery Chemistry Battery Description Charger NNTN8570_ Li-Ion IMPRES Li-Ion IECEX/ATEX IP67 1250T NNTN8750_ Li-Ion IMPRES Li-Ion CSA157 IP67 2050T NNTN8840_ Li-Ion IMPRES Li-Ion IECEX IP67 2000T PMNN4065_ Nickel-Metal Hy- BATT NIMH 1480T drate (NiMH) PMNN4066_ Li-Ion...
  • Page 15 MN007272A01-AB Chapter 3 : Authorized Power Supplies and Batteries Single-Unit Battery Chemistry Battery Description Charger PMNN4544_ Li-Ion IMPRES Li-Ion IP68 2450T PMNN4543_ Li-Ion BATT Li-Ion IP68 2450T PMNN4548_ Li-Ion BATT Li-Ion IP68 2450T (DE-MOTO) PMPN4621 PMNN4455AR Li-Ion Battery CORE Li-Ion 2900T PMNN4457AR Li-Ion Battery MagOne Li-Ion 2075T...
  • Page 16 MN007272A01-AB Chapter 3 : Authorized Power Supplies and Batteries Battery Chemistry Battery Description PMNN4543AW Li-Ion BATT Li-Ion IP68 2450T PMNN4077E Li-Ion IMPRES Li-Ion 2240T PMNN4424BC Li-Ion IMPRES Li-Ion IP68 2350T PMNN4491CC Li-Ion IMPRES Li-Ion IP68 2100T NNTN8359CR Li-Ion IMPRESS IECEX/ATEX IP67 Li-Ion1800M 2075T NNTN8128CC Li-Ion...
  • Page 17 Guide d’utilisation du chargeur individuel adaptatif IMPRES PMPN4527 AVRIL 2023 *MN007272A01* MN007272A01-AB © 2023 Motorola Solutions, Inc. All rights reserved...
  • Page 18 Motorola Solutions, à l’exception d’une licence d’utilisation normale et non exclusive, libre de toute redevance, prévue par la loi lors de la vente d’un produit.
  • Page 19 • Pour réduire les risques d’incendie, de décharge électrique ou de blessure, n’utilisez que les accessoires recommandés par Motorola Solutions. • Toute modification apportée à cet appareil sans l’autorisation explicite de Motorola Solutions peut annuler l’autorisation d’utiliser cet appareil.
  • Page 20 Pour une performance de chargement optimale, éteignez la radio pendant la recharge, à moins que la radio ne transmette des données sans fil par Wi-Fi ou Bluetooth. • Branchez le chargeur à une prise c.a. uniquement à l’aide d’un bloc d’alimentation agréé par Motorola Solutions. Voir Blocs d’alimentation approuvés par Motorola Solutions. •...
  • Page 21 MN007272A01-AB Sécurité et aspect juridique 30-392 Krakow, Pologne Marquages de conformité...
  • Page 22 Utilisez ces informations pour obtenir la meilleure réponse possible. Cependant, si nécessaire, vous pouvez également trouver les coordonnées du soutien général sur le site Web de Motorola Solutions, en suivant les étapes ci- dessous : 1 Entrez motorolasolutions.com...
  • Page 23 MN007272A01-AB Conventions des icônes Conventions des icônes L’ensemble de documentation est conçu pour donner au lecteur plus d’indices visuels. Les icônes suivantes sont utilisées dans tout l’ensemble de documentation. DANGER : Le mot-indicateur DANGER avec l’icône de sécurité associée comprend de l’information qui, si elle est ignorée, peut entraîner la mort ou des blessures graves.
  • Page 24 1.4.2 Lancement manuel de l’étalonnage et de la remise en état........12 1.5 Indication de fin du cycle de vie d'une batterie IMPRES............12 Chapitre 2 : Dépannage.................... 14 2.1 Service...........................14 Chapitre 3 : Batteries et blocs d’alimentation autorisés........15 3.1 Blocs d'alimentation compatibles...................15 3.2 Batteries approuvées par Motorola Solutions................15...
  • Page 25: Charger Des Radios Et Des Batteries

    Le système de chargeur adaptatif IMPRES 2 est un système entièrement automatisé. Les logements du chargeur peuvent accueillir une radio avec une batterie approuvée par Motorola Solutions ou une batterie approuvée par Motorola Solutions seule. Les batteries se chargent mieux à une température ambiante.
  • Page 26: Indicateurs De Charge De La Batterie Impres

    Une fois la batterie correctement positionnée dans le logement, le voyant s’allume pour indiquer que le chargeur a reconnu la présence de la batterie. 4 Pour retirer une radio ou batterie approuvée par Motorola Solutions du chargeur, tirez-la vers le haut jusqu’à ce que la batterie soit complètement sortie du boîtier du chargeur.
  • Page 27: Initialisation De Batterie Impres

    MN007272A01-AB Chapitre 1 : Batteries et chargeurs IMPRES 2 État Voyant DEL Description Défaillance Rouge clignotant Ne peut être chargée. Retirez et réinsérez la radio ou la batterie. Veille Orange clignotant • La batterie est en attente de charge rapide. •...
  • Page 28: Finaliser L'étalonnage Et La Remise En État Manuels

    MN007272A01-AB Chapitre 1 : Batteries et chargeurs IMPRES 2 Figure 1 : Icône d’auto-étalonnage et de remise en forme REMARQUE : Les batteries IMPRES avec l’icône d’auto-étalonnage et de remise en forme sur l’étiquette de la batterie ne nécessitent pas d’étalonnage et de remise en état périodiques lorsqu’elles sont chargées dans ce chargeur IMPRES.
  • Page 29 MN007272A01-AB Chapitre 1 : Batteries et chargeurs IMPRES 2 de la batterie. Lorsque la capacité est à une valeur faible, la batterie IMPRES peut être près de la fin de son cycle de vie.
  • Page 30: Chapitre 2 : Dépannage

    être inférieure au seuil minimum prédéterminé pour la charge rapide. Service Les chargeurs adaptatifs IMPRES ne sont pas réparables. Commandez au besoin un chargeur de rechange auprès de votre représentant Motorola Solutions local.
  • Page 31: Blocs D'alimentation Compatibles

    PS000037A05 14 W, 207 V à 253 V Chine PS000037A06 14 W, 207 V à 253 V Corée Batteries approuvées par Motorola Solutions Tableau 4 : Batteries approuvées par Motorola Solutions Chargeur Batterie Composé Description de la batterie individuel chimique...
  • Page 32 MN007272A01-AB Chapitre 3 : Batteries et blocs d’alimentation autorisés Chargeur Batterie Composé Description de la batterie individuel chimique NNTN8570_ Li-ion IMPRES Li-ion IECEX/ATEX IP67 1250T NNTN8750_ Li-ion IMPRES Li-ion CSA157 IP67 2050T NNTN8840_ Li-ion IMPRES Li-ion IECEX IP67 2000T PMNN4065_ Nickel-métal- BATT NIMH 1480T hydrure (NiMH)
  • Page 33 MN007272A01-AB Chapitre 3 : Batteries et blocs d’alimentation autorisés Chargeur Batterie Composé Description de la batterie individuel chimique PMNN4544_ Li-ion IMPRES Li-ion IP68 2450T PMNN4543_ Li-ion BATT Li-ion IP68 2450T PMNN4548_ Li-ion Batterie Li-ion IP68 2450T (DE- MOTO) PMPN4621 PMNN4455AR Li-ion Batterie au lithium-ion CORE 2900T PMNN4457AR...
  • Page 34 MN007272A01-AB Chapitre 3 : Batteries et blocs d’alimentation autorisés Batterie Composé chimique Description de la batterie NNTN8560BC Li-ion IMPRES Li-ion TIA4950 IP67 2500T PMNN4544AW Li-ion IMPRES Li-ion IP68 2450T PMNN4543AW Li-ion BATT Li-ion IP68 2450T PMNN4077E Li-ion IMPRES Li-ion 2240T PMNN4424BC Li-ion IMPRES Li-ion IP68 2350T...
  • Page 35 Guía del usuario del cargador para una unidad adaptable PMPN4527 IMPRES ABRIL 2023 *MN007272A01* MN007272A01-AB © 2023 Motorola Solutions, Inc. All rights reserved...
  • Page 36 Del mismo modo, los programas informáticos protegidos por derechos de autor de Motorola Solutions incluidos en los productos de Motorola Solutions descritos en esta guía no se podrán copiar ni reproducir de ninguna forma sin el expreso consentimiento por escrito de Motorola Solutions.
  • Page 37 Para reducir el riesgo de incendio, descarga eléctrica o lesiones, utilice solo accesorios recomendados por Motorola Solutions. • Los cambios o las modificaciones que se realicen en este dispositivo, no aprobados expresamente por Motorola Solutions, podrían anular el permiso del usuario para operar este equipo.
  • Page 38 Wi-Fi o Bluetooth. • Conecte el cargador a un tomacorriente de CA utilizando solo una fuente de alimentación autorizada por Motorola Solutions. Consulte Fuentes de alimentación autorizadas por Motorola Solutions.
  • Page 39 MN007272A01-AB Protección e información legal 30-392 Cracovia, Polonia Marcas de conformidad...
  • Page 40 Use esa información de contacto para obtener una respuesta más eficaz. Sin embargo, si es necesario, también puede encontrar información de contacto de asistencia general en el sitio web de Motorola Solutions si sigue estos pasos: 1 Ingrese a motorolasolutions.com...
  • Page 41 MN007272A01-AB Convenciones de íconos Convenciones de íconos El conjunto de documentación está diseñado para proporcionarle al lector indicaciones visuales adicionales. Los siguientes íconos gráficos se usan en todo el conjunto de documentación. PELIGRO: La palabra de señal PELIGRO con el ícono de protección asociado indica información que, si se ignora, provocará...
  • Page 42 1.5 Indicación LED sobre el fin de la vida útil de IMPRES............13 Capítulo 2: Solución de problemas................. 14 2.1 Servicio..........................14 Capítulo 3: Fuentes de alimentación y baterías autorizadas........ 15 3.1 Fuentes de alimentación compatibles................... 15 3.2 Baterías autorizadas por Motorola Solutions.................15...
  • Page 43 El sistema de cargador adaptable IMPRES 2 es un sistema totalmente automático. Las cavidades del cargador admiten un radio con una batería conectada aprobada por Motorola Solutions o una batería única aprobada por Motorola Solutions. Las baterías se cargan mejor a temperatura ambiente.
  • Page 44 4 Para extraer la batería del radio o la batería aprobada por Motorola Solutions del cargador, tire hacia arriba hasta que la batería se haya separado por completo de la carcasa del cargador.
  • Page 45 MN007272A01-AB Capítulo 1 : Baterías y cargadores IMPRES 2 Estado Indicador LED Descripción Falla Rojo intermitente No se puede cargar; retire y vuelva a insertar el radio o la batería. En espera Ámbar intermitente • La batería requiere una carga rápida. •...
  • Page 46 MN007272A01-AB Capítulo 1 : Baterías y cargadores IMPRES 2 Este proceso puede tardar hasta 12 horas o más en completarse, según el estado de carga y la capacidad de la batería. La interrupción de la fase de descarga o de la fase de carga completa posterga la calibración hasta la siguiente oportunidad de carga.
  • Page 47 MN007272A01-AB Capítulo 1 : Baterías y cargadores IMPRES 2 Indicación LED sobre el fin de la vida útil de IMPRES Es posible que el cargador IMPRES indique el fin de la vida útil de la batería IMPRES. Es posible ver que las luces LED se iluminan en rojo y verde alternados para indicar el fin de la vida útil.
  • Page 48 40 °C (104 °F), o que el voltaje de la batería esté por debajo del umbral predeterminado para la carga rápida. Servicio Los cargadores adaptables IMPRES no se pueden reparar. Solicite los cargadores de repuesto que necesite a su representante de ventas local de Motorola Solutions.
  • Page 49 PS000037A05 14 W, 207 V a 253 V China PS000037A06 14 W, 207 V a 253 V Corea Baterías autorizadas por Motorola Solutions Mesa 4: Baterías autorizadas por Motorola Solutions Cargador para Batería Composición Descripción de batería una unidad química...
  • Page 50 MN007272A01-AB Capítulo 3 : Fuentes de alimentación y baterías autorizadas Cargador para Batería Composición Descripción de batería una unidad química NNTN8359_ Iones de litio Batería de iones de litio IMPRES IECEX/ATEX IP67, 1800M, 2075T NNTN8386_ Iones de litio Batería de iones de litio IMPRES CSA157, IP68, 2300T NNTN8560_ Iones de litio...
  • Page 51 MN007272A01-AB Capítulo 3 : Fuentes de alimentación y baterías autorizadas Cargador para Batería Composición Descripción de batería una unidad química PMNN4424_ Iones de litio Batería de iones de litio IMPRES, IP68, 2350T PMNN4448_ Iones de litio Batería de iones de litio IMPRES, IP68, 2800T PMNN4463_ Iones de litio...
  • Page 52 MN007272A01-AB Capítulo 3 : Fuentes de alimentación y baterías autorizadas Cargador para Batería Composición Descripción de batería una unidad química HNN4002 NiMH BATERÍA FM IMPRES INTELIGENTE DE NIMH NNTN5510 Iones de litio Batería ATEX de iones de litio 1420T PMNN4502 Iones de litio Batería IMPRES de iones de litio de bajo voltaje IP68 3000T...
  • Page 53 MN007272A01-AB Capítulo 3 : Fuentes de alimentación y baterías autorizadas Batería Composición Descripción de batería química PMNN4066B Iones de litio Batería de iones de litio IMPRES, IP57, 1700T PMNN4406BR Iones de litio Batería de iones de litio, IP68, 1650T PMNN4069AW Iones de litio Batería de iones de litio IMPRES 1400MAH FM NNTN8305AR...
  • Page 54 Guia do usuário do carregador para uma unidade adaptável PMPN4527 IMPRES ABRIL 2023 *MN007272A01* MN007272A01-AB © 2023 Motorola Solutions, Inc. All rights reserved...
  • Page 55 Motorola Solutions, exceto a licença de uso regular não exclusiva, isenta de exploração de patente concedida por força de lei na venda de um produto.
  • Page 56 Para reduzir o risco de incêndio, choque elétrico ou lesões, use apenas os acessórios recomendados pela Motorola Solutions. • Alterações ou modificações feitas neste dispositivo que não sejam expressamente aprovadas pela Motorola Solutions poderão anular o direito do usuário de operar o equipamento.
  • Page 57 Wi-Fi ou Bluetooth. • Conecte o carregador a uma tomada CA usando apenas uma fonte de alimentação autorizada da Motorola Solutions. Consulte Fontes de alimentação autorizadas da Motorola Solutions. •...
  • Page 58 MN007272A01-AB Informações jurídicas e de segurança Marcações de conformidade...
  • Page 59 Use estas informações de contato para obter a resposta mais eficiente. No entanto, se necessário, também é possível encontrar informações gerais de contato de suporte no site da Motorola Solutions seguindo estas etapas: 1 Digite motorolasolutions.com...
  • Page 60 MN007272A01-AB Convenções de ícones Convenções de ícones O conjunto de documentação foi criado para oferecer mais dicas visuais ao leitor. Os ícones gráficos a seguir são usados em todo o conjunto de documentação. PERIGO: A palavra de sinalização PERIGO com o respectivo ícone de segurança indica informações que, se desconsideradas, podem resultar em morte ou ferimentos graves.
  • Page 61 1.5 LED de indicação de fim da vida útil da IMPRES..............13 Capítulo 2: Diagnóstico e solução de problemas..........14 2.1 Serviço...........................14 Capítulo 3: Fontes de alimentação e baterias autorizadas........15 3.1 Fontes de alimentação compatíveis..................15 3.2 Baterias autorizadas da Motorola Solutions................15...
  • Page 62: Carregamento Do Rádio E Das Baterias

    O sistema de carregador adaptável IMPRES 2 é um sistema totalmente automatizado. Os compartimentos do carregador acomodam um rádio com bateria aprovada pela Motorola Solutions ou apenas uma bateria aprovada pela Motorola Solutions. O carregamento da bateria é mais eficiente em temperatura ambiente.
  • Page 63: Indicadores De Carregamento Da Bateria Impres

    Consulte Indicadores de carregamento da bateria IMPRES na página 3 Insira uma bateria aprovada pela Motorola Solutions ou um rádio com bateria aprovada pela Motorola Solutions no compartimento do carregador. a Alinhe os contatos da bateria com os contatos do carregador.
  • Page 64: Inicialização De Bateria Impres

    MN007272A01-AB Capítulo 1 : Baterias e carregadores IMPRES 2 Status Indicador de LED Descrição Falha Vermelho piscando Não carregável. Remova e insira o rádio ou a bateria novamente. Em espera Âmbar piscando • A bateria está aguardando carregamento rápido. • A bateria pode estar muito quente, muito fria ou com baixa tensão.
  • Page 65: Encerrar A Calibração E O Recondicionamento Manualmente

    MN007272A01-AB Capítulo 1 : Baterias e carregadores IMPRES 2 Esse processo pode levar até 12 horas ou mais para ser concluído, dependendo do estado da carga e capacidade de carga da bateria. A interrupção da etapa de descarga ou de carregamento completo atrasa a calibração até...
  • Page 66: Led De Indicação De Fim Da Vida Útil Da Impres

    MN007272A01-AB Capítulo 1 : Baterias e carregadores IMPRES 2 LED de indicação de fim da vida útil da IMPRES O carregador IMPRES pode indicar o fim da vida útil da bateria IMPRES. O status de LEDs vermelho e verde piscando alternados pode aparecer para indicar o fim da sua vida útil. O uso normal das baterias reduz sua capacidade disponível.
  • Page 67: Capítulo 2: Diagnóstico E Solução De Problemas

    40 °C (104 °F), ou a tensão da bateria pode ser inferior ao nível predeterminado para carregamento rápido. Serviço Os carregadores adaptáveis IMPRES não podem ser reparados. Encomende carregadores de reposição ao seu representante de vendas local da Motorola Solutions, conforme necessário.
  • Page 68: Fontes De Alimentação Compatíveis

    PS000037A05 14 W, 207 V a 253 V China PS000037A06 14 W, 207 V a 253 V Coreia Baterias autorizadas da Motorola Solutions Acima 4: Baterias autorizadas da Motorola Solutions Carregadores Bateria Elementos Descrição da bateria de unidade Químicos única...
  • Page 69 MN007272A01-AB Capítulo 3 : Fontes de alimentação e baterias autorizadas Carregadores Bateria Elementos Descrição da bateria de unidade Químicos única NNTN8359_ Íons de lítio Bateria de íon de lítio 1800M 2075T IECEX/ATEX IP67 IMPRES NNTN8386_ Íons de lítio Bateria de íon de lítio CSA157 IP68 2300T IMPRES NNTN8560_ Íons de lítio...
  • Page 70 MN007272A01-AB Capítulo 3 : Fontes de alimentação e baterias autorizadas Carregadores Bateria Elementos Descrição da bateria de unidade Químicos única PMNN4418_R Íons de lítio Bateria de íon de lítio IP56 2250T IMPRES PMNN4424_ Íons de lítio Bateria de íon de lítio IP68 2350T IMPRES PMNN4448_ Íons de lítio...
  • Page 71 MN007272A01-AB Capítulo 3 : Fontes de alimentação e baterias autorizadas Carregadores Bateria Elementos Descrição da bateria de unidade Químicos única HNN9009AR NiMH PREMIUM de níquel-hidreto metálico, 1900MAH, 7,2 V. HNN9009ASP03 NiMH Bateria de níquel-hidreto metálico 2450T HNN9013DR Íons de lítio Bateria de íons de lítio 1500T HNN4001A NiMH...
  • Page 72 MN007272A01-AB Capítulo 3 : Fontes de alimentação e baterias autorizadas Bateria Elementos Químicos Descrição da bateria NNTN8359CR Íons de lítio Bateria de íon de lítio 1800M 2075T IECEX/ ATEX IP67 IMPRES NNTN8128CC Íons de lítio Bateria de íon de lítio IP67 2000T IMPRES NNTN8128BR Íons de lítio Bateria de íon de lítio 2000T IMPRES...
  • Page 73 IMPRES 自适应单座充电器 PMPN4527 用户指南 4 月 2023 年 *MN007272A01* MN007272A01-AB 2023 Motorola Solutions, Inc. All rights reserved ©...
  • Page 74 MN007272A01-AB 安全和法律 安全和法律 本节提供本产品的安全和法律信息。 知识产权和监管声明 版权 本文档中介绍的 Motorola Solutions 产品可能包含受版权保护的 Motorola Solutions 计算机程序。美国 和其他国家/地区的法律为 Motorola Solutions 保留受版权保护的计算机程序的某些专有权利。因此,在 未经 Motorola Solutions 明确书面许可的情况下,不得以任何方式对本文档中介绍的 Motorola Solutions 产品所包含的任何受版权保护的 Motorola Solutions 计算机程序进行拷贝或复制。 在未经 Motorola Solutions, Inc. 事先书面许可的情况下,不得以任何形式或通过任何方式来复制、传 播、在检索系统中存储本文档的任何部分,或将其翻译为任何语言或计算机语言。 商标 MOTOROLA、MOTO、MOTOROLA SOLUTIONS 和标志性的 M 徽标是 Motorola Trademark Holdings, LLC 的商标或注册商标,必须获得授权方可使用。所有其他商标均为其各自所有者的财产。...
  • Page 75 本文档包含重要的安全和操作说明。请仔细阅读这些说明,并妥善保管以供日后参考。 使用电池充电器之前,请阅读所有说明以及充电器、电池和使用电池的对讲机上的警示标记。 警告: • 为了降低损坏电源线的风险,从交流插座或充电器中拔下电源线时,请捏住插头拔出,而不是拉电源 线。 • 为了降低火灾或触电风险,请避免使用电源延长线。如果必须使用延长线,请确保延长线的规格为 18 AWG,最长不得超过 6.5 英尺(2 米);或规格为 16 AWG,最长不得超过 9.8 英尺(3 米)。 • 为了降低火灾、触电或人员受伤的风险,请勿使用有任何破损或损坏的充电器,应将其交给符合资格 的 Motorola Solutions 专业服务代表处理。 • 为了降低火灾或触电的风险,请勿拆卸充电器。充电器不可维修且不提供更换部件。 • 为了减少触电的危险,在对充电器进行维护或清洁之前,请将充电器电源适配器从交流插座上拔下。 • 为了减低受伤的风险,请仅对认可的充电电池进行充电。其他类型的电池可能会发生爆炸,导致人员 受伤和财产损失。 • 为了降低火灾、触电或人员受伤的风险,请仅使用 Motorola Solutions 推荐的附件。 • 未经 Motorola Solutions 明确批准而擅自对本设备作出任何更改或修改,可能导致用户无权操作本设...
  • Page 76 MN007272A01-AB 安全和法律 • 受所使用的经认证电源板的限制,将不超过适当数量的充电器电源连接至 15 A 和 20 A 电路。 • 设备应连接到位于附近且插拔方便的插座。 联系地址和符合性标志 联系地址 欧盟联系信息 Motorola Solutions, Czerwone Maki 82, 30-392 Krakow, Poland 符合性标志...
  • Page 77 MN007272A01-AB 联系我们 联系我们 集中化管理支持运营部门 (CMSO) 是贵组织与 Motorola Solutions 签订的服务协议中包含的提供技术支 持的主要联系方。 服务协议客户应确保在协议的“客户的责任”部分中列出的所有情况下致电 CMSO,例如: • 在采取措施之前确认故障排除结果和分析 贵组织已收到适用于您所在地理区域和服务协议的支持电话号码和其他联系信息。使用该等联系信息可 获得最高效的响应。但是在需要时,您也可以通过执行以下步骤在 Motorola Solutions 网站上查找一般 支持联系信息: 1 在浏览器中输入 motorolasolutions.com。 2 确保页面上显示有贵组织所在的国家/地区。单击或轻触地区的名称即可对其进行更改。 3 选择 页面上的“支持”。 motorolasolutions.com 备注 请将有关用户文档的问题和意见发送到 documentation@motorolasolutions.com。 报告文档错误时请提供以下信息: • 文档标题和部件号 • 出错章节的页码或标题 • 错误描述 Motorola Solutions 提供各种旨在帮助学习系统相关内容的课程。要获取相关信息,请转至...
  • Page 78 MN007272A01-AB 图标约定 图标约定 本文档集旨在为读者提供更多的直观提示。整个文档集统一使用了以下图标。 危险: 提示词“危险”及关联的安全图标表示,如果不注意其中的信息,则可能导致死亡或严重的人 身伤害。 警告: 提示词“警告”及关联的安全图标表示,如果不注意其中的信息,则可能导致死亡或严重的人 身伤害,也可能造成严重的产品损坏。 小心: 提示词“小心”及关联的安全图标表示,如果不注意其中的信息,则可能导致轻微或中等程度 的人身伤害,也可能造成严重的产品损坏。 小心: 提示词“小心”也可能单独出现,而没有关联的安全图标,这表示可能发生与本产品无关的产 品损坏或人身伤害。 重要说明: “重要”说明所包含的信息对于当前主题非常重要,但它不是“小心”或“警告”级的信息。 “重要”说明没有相应的警告级别。 注释: “注意”含有比周围文字更重要的信息,如例外情况或注意事项。有时还会为读者提供一些其 他位置的补充参考信息,提醒读者如何完成操作(例如,当操作不属于当前过程的一部分时), 或者告诉读者某些项目在屏幕中的位置。“注意”没有相应的警告级别。...
  • Page 79 1.1 为对讲机和电池充电........................ 8 1.2 IMPRES 电池充电指示灯......................9 1.3 IMPRES 电池初始化......................10 1.4 自动 IMPRES 校准和修复......................10 1.4.1 手动终止校准和修复....................10 1.4.2 手动启动校准和修复....................11 1.5 IMPRES 使用寿命结束 LED 指示灯指示说明................ 11 章节 2 : 故障排除...................... 12 2.1 服务............................12 章节 3 : 认可的电源和电池..................13 3.1 兼容的电源..........................13 3.2 Motorola Solutions 认可的电池....................13...
  • Page 80: 章节 1 : Impres 2 电池和充电器

    提供更快的 IMPRES 2 锂离子电池充电速度。 • 无论电池在充电器的充电座中放多久,均可最大限度地减少 IMPRES 2 电池的发热。 • 定期为存放在充电座中的电池充电,保持较高的准备就绪状态。 • 消除镍电池的记忆效应,不再需要购买特殊任务装备或培训员工来维护电池使用寿命。 通过采用这种已获专利的独有系统,无需对 IMPRES 2 电池跟踪和记录,也无需在充电完成后从充电器 中取出电池。 为对讲机和电池充电 IMPRES 2 自适应充电器系统是一种完全自动化的系统。充电器充电座适配装有 Motorola Solutions 认 可电池的对讲机,或 Motorola Solutions 认可的电池。电池最好在室温下进行充电。 前提条件: 注释: 为确保优化充电性能,充电时请关闭对讲机,除非对讲机正在通过 Wi-Fi 或蓝牙进行无线 数据传输。 步骤: 1 将电源线的充电器端插入到充电器背面的直流电源插孔 (1) 中。...
  • Page 81: Impres 电池充电指示灯

    MN007272A01-AB 章节 1 : IMPRES 2 电池和充电器 2 将壁式电源适配器插入合适的交流电 (AC) 插座中。 充电器指示灯绿灯闪烁一次表示电源成功接通。请参考 IMPRES 电池充电指示灯页号 9。 3 将 Motorola Solutions 认可的电池或装有 Motorola Solutions 认可电池的对讲机插入充电器充电座 中。 a 将电池触点与充电器触点对齐。 b 将电池按入充电座中,确保完全接触。 将 Motorola Solutions 认可的电池正确插入充电座中后,充电器指示灯就会亮起,表示充电器已 经确认插入了电池。 4 要从充电器取下对讲机或 Motorola Solutions 认可的电池,请垂直向上拉电池,直至电池完全脱 离充电器外壳。 IMPRES 电池充电指示灯...
  • Page 82: Impres 电池初始化

    MN007272A01-AB 章节 1 : IMPRES 2 电池和充电器 状态 LED 指示灯 说明 重新校准 交替显示琥珀色和绿色 电池需要校准或电池应进行校 准。 IMPRES 电池初始化 要获得完整的 IMPRES 功能,必须通过充电器初始化新的 IMPRES 电池。 充电器会自动检测新的 IMPRES 电池,并自动开始初始化。初始化是 IMPRES 或电池的第一次校准和 修复。 电池初始化阶段 第一个阶段为电池放电,通过呈琥珀色长亮的 LED 指示灯指示。第二个阶段为充满电,通过呈绿色长亮 的 LED 指示灯指示。参见 IMPRES 电池充电指示灯页号 9。 注释: 此过程可能需要 12 个小时或更长时间来完成,时间长短取决于电量状态和电池的容量。中 断任何一个阶段都会将初始化推迟到下一次充电机会。...
  • Page 83: 手动启动校准和修复

    MN007272A01-AB 章节 1 : IMPRES 2 电池和充电器 1.4.2 手动启动校准和修复 虽然校准或修复是自动的,但在某些情况下,您可能需要手动启动校准或修复。 步骤: 1 将电池插入充电器的充电座中。 2 从充电器的充电座中取出电池。 3 在 5 秒内重新将电池插入充电座。 校准和修复立即开始,从电池放电开始,通过 LED 指示灯呈琥珀色长亮进行指示。校准和修复仅 会在充满电后完成,且 LED 状态指示灯呈绿色长亮。请参阅 IMPRES 电池充电指示灯页号 9。 注释: 此过程可能需要 12 小时或更长时间来完成,时间长短取决于电量状态和电池的容 量。中断放电阶段或充满电阶段,都会将校准推迟到下一次充电机会。 IMPRES 使用寿命结束 LED 指示灯指示说明 IMPRES 充电器可能指示 IMPRES 电池接近使用寿命上限。LED 状态指示灯会交替显示红色和绿色, 以指示使用寿命结束。...
  • Page 84: 章节 2 : 故障排除

    烁 放回充电器。 • 电池无法充电。 • 请确认电池是 Motorola Solutions 认可的电池页号 13 中列出的摩托罗拉认可的电池。 其他类型的电池不能使用此充电 器进行充电。 • 断开电池充电器的电源连接,使 用洁净的干布清洁电池和充电器 的金色金属充电触点。 • 更换电池。 指示灯呈琥珀色 电池正在等待充电。电池温度可能低于 状态更正后,电池将自动充电。 闪烁 5 °C (41 °F) 或高于 40 °C (104 °F),或 电池电压低于快速充电的预设阈值。 服务 IMPRES 自适应充电器不可维修。若有必要,请联系当地的 Motorola Solutions 销售代表订购替代充电 器。...
  • Page 85: 兼容的电源

    阿根廷 PS000037A04 14 W,207 V-253 V 中国 PS000037A05 14 W,207 V-253 V 韩国 PS000037A06 14 W,207 V-253 V Motorola Solutions 认可的电池 表 4: Motorola Solutions 认可的电池 单座充电器 电池 化学成份 电池描述 锂离子 (Li-Ion) IMPRES 锂离子 IECEX IP67 2000T PMPN4527 NNTN4321_ 锂离子...
  • Page 86 MN007272A01-AB 章节 3 : 认可的电源和电池 单座充电器 电池 化学成份 电池描述 镍氢 (NiMH) PMNN4065_ BATT NIMH 1480T 锂离子 IMPRES 锂离子 IP57 1700T PMNN4066_ 锂离子 IMPRESS 锂离子 1400MAH FM PMNN4069_ 锂离子 IMPRES 锂离子 2240T PMNN4077_ 锂离子 IMPRES 锂离子 IP57 1550T PMNN4101_ 锂离子 IMPRES FM IP57 锂离子 1400M PMNN4102_ 1500T 锂离子...
  • Page 87 MN007272A01-AB 章节 3 : 认可的电源和电池 单座充电器 电池 化学成份 电池描述 锂离子 CORE 锂离子 2900T 电池 PMPN4621 PMNN4455AR 锂离子 MagOne 锂离子 2075T 电池 PMNN4457AR 镍氢 MagOne 镍氢 1480T 电池 PMNN4045BR 镍氢 高级,镍氢,1800 MAH,7.2 V,IS HNN9010AR 镍氢 IMPRES 镍氢 1920T 电池 HNN4001A 锂离子 IMPRES 锂离子...
  • Page 88 MN007272A01-AB 章节 3 : 认可的电源和电池 电池 化学成份 电池描述 锂离子 IMPRESS IECEX/ATEX IP67 锂离子 1800M NNTN8359CR 2075T 锂离子 IMPRES 锂离子 IP67 2000T NNTN8128CC 锂离子 IMPRES 锂离子 2000T NNTN8128BR 锂离子 IMPRESS FM 锂离子 2300M 2350T NNTN8129ARW 锂离子 IMPRES 锂离子 IP68 1950T PMNN4525BC 锂离子...
  • Page 89 IMPRES 調整型單座充電器 PMPN4527 使用者指南 4 月 2023 年 *MN007272A01* MN007272A01-AB 2023 Motorola Solutions, Inc. All rights reserved ©...
  • Page 90 MN007272A01-AB 安全與法律 安全與法律 本節提供本產品的安全與法律資訊。 智慧財產與法規聲明 著作權 本文件內描述之 Motorola Solutions 產品可能含有受著作權保護的 Motorola Solutions 電腦程式。根據 美國及其他國家/地區的法律規定,Motorola Solutions 得享有受著作權保護電腦程式的特定專屬權利。 因此,未取得 Motorola Solutions 書面明示同意,不得以任何方式複製或重製本文件描述之 Motorola Solutions 產品中的任何受著作權保護 Motorola Solutions 電腦程式。 未事先取得 Motorola Solutions, Inc. 書面同意,不得以任何形式或方式,將本文件的任何部分重製、傳 送、儲存於檢索系統,或翻譯至任何語言或電腦程式語言。 商標 MOTOROLA、MOTO、MOTOROLA SOLUTIONS 和特殊格式之 M 標誌為 Motorola Trademark Holdings, LLC 的商標或註冊商標,且經授權後使用。所有其他商標為其個別所有人之財產。...
  • Page 91 • 諮詢經銷商或經驗豐富的無線電/電視機技師以尋求協助。 • 操作準則 下列為充電器的操作準則。 此設備不適合於室外使用。僅在乾燥的地點和狀態下使用。 • 充電器附近的最高環境溫度不可超過 40 °C (104 °F)。 • 為確保最佳化充電效能,充電時請關閉無線電,除非無線電正在透過 Wi-Fi 或藍牙無線傳輸資料。 • 請僅使用 Motorola Solutions 授權電源供應器將充電器連接至 AC 電源插座。請參閱 • Motorola 授權電源供應器。 Solutions 與此電源供應器連接的 AC 電源插座必須在附近且方便使用。 • 確保連接此充電器的電源供應器電源不會受他人輕易踩踏、因之絆倒,或可能接觸水、受損或重壓。 • 僅將電源供應器連接至電壓正確,並正確裝有保險絲及連接電線的 AC 電源插座 (依產品指定)。 • 從 AC 電源插座拔除電源供應器以中斷與線路電壓的連接。...
  • Page 92 MN007272A01-AB 安全與法律 聯絡地址和符合性標示 聯絡地址 歐盟聯絡方式 Motorola Solutions, Czerwone Maki 82, 30-392 Krakow, Poland 符合性標示...
  • Page 93 MN007272A01-AB 聯絡我們 聯絡我們 集中式管理支援作業 (CMSO) 是貴組織與 Motorola Solutions 的服務合約中包含之技術支援的主要聯絡 窗口。 當遇到其合約之「客戶責任」下列出的所有情況時,服務合約客戶務必致電 CMSO,例如: 確認疑難排解結果與分析之後再採取措施 • 貴組織收到了適用於您所在地區及服務合約的支援電話號碼及其他聯絡資訊。請使用該聯絡資訊,以便 取得最有效的回應。但是,如有必要,您也可透過下列步驟在 Motorola Solutions 網站上找到一般支援 聯絡資訊: 1 在您的瀏覽器中輸入 motorolasolutions.com。 2 確保貴組織的國家或地區顯示在頁面上。按一下或點選該區域名稱,可提供予以變更的方法。 3 在 頁面上選取「支援」。 motorolasolutions.com 建議 對於使用者文件如有任何問題或意見,請寄送至 documentation@motorolasolutions.com。 回報文件錯誤時,請提供下列資訊: 文件標題與零件編號 • 出現錯誤的章節頁碼或標題 • 錯誤的描述 • Motorola Solutions 提供各種不同的課程,旨在協助您瞭解此系統。如需相關資訊,請前往...
  • Page 94 MN007272A01-AB 圖示使用慣例 圖示使用慣例 本文件集的設計目的是要提供讀者更多視覺提示。整份文件集均採用下列圖形圖示。 危險: 訊號字「危險」及相關的安全圖示代表,如果您忽略這項資訊,可能會導致死亡或嚴重傷 害。 警告: 訊號字「警告」及相關的安全圖示代表,如果您忽略這項資訊,可能會導致死亡或嚴重傷 害,或產品嚴重損壞。 注意: 訊號字「注意」及相關的安全圖示代表,如果您忽略這項資訊,可能會導致輕微或普通傷 害,或產品嚴重損壞。 注意: 訊號字「注意」可能會在沒有安全圖示的情況下使用,這表示可能會導致與產品無關的損 壞或傷害。 重要事項: 「重要」聲明包含對討論重要的資訊,但不是「注意」或「警告」。「重要」聲明沒 有相關的警告等級。 附註: 「注意事項」所包含的資訊會比前後的文字更重要,例如例外狀況或先決條件。此外,它 們也會提供讓讀者取得其他資訊的位置、提醒讀者如何完成某項動作 (例如,當某項動作不屬於 目前的程序時),或告知讀者某個項目在螢幕上的位置。「注意事項」沒有相關的警告等級。...
  • Page 95 章 1: IMPRES 2 電池與充電器..................8 1.1 為無線電和電池充電........................ 8 1.2 IMPRES 電池充電指示燈......................9 1.3 IMPRES 電池初始化......................10 1.4 自動 IMPRES 校準與重置......................10 1.4.1 手動終止校準和重置....................10 1.4.2 手動起始校準和重置....................11 1.5 IMPRES 使用壽命終止 LED 指示..................11 章 2: 疑難排解......................12 2.1 維修............................12 章 3: 授權的電源供應器和電池..................13 3.1 相容電源供應器........................13 3.2 Motorola Solutions 授權電池....................13...
  • Page 96: 章 1 : Impres 2 電池與充電器

    提供更高效率的 IMPRES 2 鋰離子電池充電程序。 • 無論電池留在充電器插槽內多久,都可將 IMPRES 2 電池發熱狀況減至最小。 • 定期為存放在充電器的電池充電,保持隨時可用的狀態。 • 減少鎳電池記憶體效應,以減少購買特殊設備,或訓練工作人員維持電池壽命的需求。 • 使用這套獨特的專利系統,充電完成後不必追蹤和記錄 IMPRES 2 電池,或是在充電完成後從充電器取 出電池。 為無線電和電池充電 IMPRES 2 調整型充電器系統是全自動化系統。充電器插槽可容納裝有 Motorola Solutions 核准電池的 無線電,或獨立的 Motorola Solutions 核准電池。最好於室溫下為電池充電。 準備工作: 附註: 為確保最佳化充電效能,充電時請關閉無線電,除非無線電正在透過 Wi-Fi 或藍牙無線傳 輸資料。 程序: 1 將電源供應器電源線的充電器接頭插入充電器背面的 DC 插孔 (1)。...
  • Page 97: Impres 電池充電指示燈

    章 1 : IMPRES 2 電池與充電器 2 將壁式電源變壓器插入合適的交流電 (AC) 電源插座。 當充電器指示燈上只閃爍一次綠色燈時,即表示開機順序成功。請參閱 IMPRES 2 電池充電指示 燈請參閱 IMPRES 電池充電指示燈 頁數 9。 3 將 Motorola Solutions 核准的電池或裝有 Motorola Solutions 核准電池的無線電插入充電器插槽。 a 將電池接點對準充電器接點。 b 將電池壓入插槽,確保完全接觸。 在 Motorola Solutions 核准電池正確地插入插槽後,充電器指示燈會亮起,表示充電器已辨識出 電池存在。 4 若要從充電器取出無線電或 Motorola Solutions 核准電池,請垂直往上拔起,直到電池完全脫離 充電器。...
  • Page 98: Impres 電池初始化

    MN007272A01-AB 章 1 : IMPRES 2 電池與充電器 狀態 LED 指示燈 描述 重新校準 交替亮琥珀色和綠色燈 電池需要校準或電池應進行校 準。 IMPRES 電池初始化 如需充分發揮 IMPRES 功能,必須使用充電器,將新的 IMPRES 電池初始化。 充電器會自動偵測新的 IMPRES 電池,並自動啟動初始化。初始化是 IMPRES 電池的第一次校準和重 置作業。 電池初始化階段 第一階段是電池放電,LED 指示燈會以穩定亮琥珀色燈表示。第二階段是完全充電,LED 指示燈會以穩 定亮綠色燈表示。請參閱 IMPRES 電池充電指示燈 頁數 9。 附註: 根據電池的充電狀態及容量而定,此程序可能需要 12 小時或更長時間才能完成。中斷其中 任何一個階段,都會將初始化作業延遲到下一次充電機會。...
  • Page 99: 手動起始校準和重置

    MN007272A01-AB 章 1 : IMPRES 2 電池與充電器 1.4.2 手動起始校準和重置 雖然校準或重置是自動執行,但在某些情況下,您可能需要手動啟動校準或重置。 程序: 1 將電池插入充電器插槽中。 2 從充電器插槽取出電池。 3 在 5 秒內將電池重新插入充電器插槽。 校準和重置立即啟動,從電池放電開始,LED 狀態指示燈會以穩定亮琥珀色燈表示。LED 狀態指 示燈穩定亮綠色燈表示完全充電後,校準和重置才算完成。請參閱 電池充電指示燈請 IMPRES 2 參閱 IMPRES 電池充電指示燈 頁數 9。 附註: 視充電狀態和電池容量而定,此程序可能需要 12 小時或更長時間才能完成。中斷放 電階段或完全充電階段,都會將校準作業延遲到下一次充電機會。 注意: 手動校準和重置不適用於在電池標籤上有「自我校準」和 「充電」圖示的 IMPRES 電池。此電池不需要校準和重置。 IMPRES 使用壽命終止...
  • Page 100: 章 2 : 疑難排解

    拔除電池充電器的電源,並使用 • 乾淨的乾布清潔電池和充電器的 金屬充電接點。 更換電池。 • 閃爍琥珀色燈指 電池正在等候充電。電池溫度低於 5 °C 更正此狀態之後,電池隨即會自動 示 (41 °F) 或高於 40 °C (104 °F),或電池 充電。 電壓可能低於預先決定的快速充電臨界 值等級。 維修 IMPRES 調整型充電器無法修理。如有需要,請向當地的 Motorola Solutions 業務代表訂購替換的充電 器。 Taiwan Contact 摩托羅拉系統股份有限公司 臺北市中山區民生東路 3 段 2 號 5 樓之 1...
  • Page 101: 相容電源供應器

    阿根廷 PS000037A04 14 W,207 V–253 V 中國 PS000037A05 14 W,207 V–253 V 韓國 PS000037A06 14 W,207 V–253 V Motorola Solutions 授權電池 表 4: Motorola Solutions 授權電池 單座充電器 電池 化學成分 電池描述 鋰離子 IMPRES 鋰離子 IECEX IP67 2000T PMPN4527 NNTN4321_ 鋰離子 IMPRES 鋰離子 IECEX IP67 1900T NNTN7789_ 鋰離子...
  • Page 102 MN007272A01-AB 章 3 : 授權的電源供應器和電池 單座充電器 電池 化學成分 電池描述 鎳氫 鎳氫電池 1480T PMNN4065_ 鋰離子 IMPRES 鋰離子 IP57 1700T PMNN4066_ 鋰離子 IMPRESS 鋰離子 1400MAH FM PMNN4069_ 鋰離子 IMPRES 鋰離子 2240T PMNN4077_ 鋰離子 IMPRES 鋰離子 IP57 1550T PMNN4101_ 鋰離子 IMPRES FM IP57 鋰離子 1400M PMNN4102_ 1500T 鋰離子...
  • Page 103 MN007272A01-AB 章 3 : 授權的電源供應器和電池 單座充電器 電池 化學成分 電池描述 鎳氫 MagOne 鎳氫電池 1480T PMNN4045BR 鎳氫 HNN9010AR PREMIUM,鎳氫,1800 MAH,7.2 V,IS 鎳氫 IMPRES 鎳氫電池 1920T HNN4001A 鋰離子 IMPRES 鋰離子電池 IP54 2500T HNN4003BR 鎳氫 鎳氫電池 1450T HNN9008AR 鎳氫 HNN9009AR Premium,鎳氫,1900MAH,7.2 V 鎳氫 鎳氫電池 2450T HNN9009ASP03 鋰離子...
  • Page 104 MN007272A01-AB 章 3 : 授權的電源供應器和電池 電池 化學成分 電池描述 鋰離子 IMPRESS IECEX/ATEX IP67 鋰離子 1800M NNTN8359CR 2075T 鋰離子 IMPRES 鋰離子 IP67 2000T NNTN8128CC 鋰離子 IMPRES 鋰離子 2000T NNTN8128BR 鋰離子 IMPRESS FM 鋰離子 2300M 2350T NNTN8129ARW 鋰離子 IMPRES 鋰離子 IP68 1950T PMNN4525BC 鋰離子...
  • Page 105 IMPRES 적응형 싱글 유닛 충전기 PMPN4527 사용 설 명서 4월 2023년 *MN007272A01* MN007272A01-AB 2023 Motorola Solutions, Inc. All rights reserved ©...
  • Page 106 Solutions 제품에 포함되어 있으며 Motorola Solutions이 저작권을 보유한 모든 컴퓨터 프로그램은 Motorola Solutions의 서면 승인이 없는 한 어떠한 형식으로도 복사 또는 복제할 수 없습니다. 이 문서의 어떤 부분도 Motorola Solutions, Inc.의 사전 서면 허가 없이는 어떤 형태나 방식으로든 검색 시스템에 복사, 전송, 저장하거나 다른 언어나 컴퓨터 언어로 번역할 수 없습니다.
  • Page 107 화재, 감전 또는 부상의 위험을 줄이기 위해 Motorola Solutions에서 권장하는 액세서리만 사용하십 시오. • Motorola Solutions의 명시적 승인 없이 본 장치를 변형 또는 개조하면 사용자의 장비 사용 권한이 박 탈될 수 있습니다. Class B 디지털 장비 참고: 본 장치는 FCC 규격 제15조의 Class B 디지털 장치 관련 규제에 따라 테스트되었으며 이...
  • Page 108 MN007272A01-AB 안전 및 법률 • Motorola Solutions 인증 전원 공급 장치만 사용하여 충전기를 AC 콘센트에 연결합니다. Motorola Solutions 인증 전원 공급 장치을 참조하십시오. • 전원 공급 장치가 연결되어 있는 AC 콘센트는 가까운 곳에 있으며 접근성이 우수해야 합니다. • 충전기에 연결된 전원 공급 장치 코드는 발에 밟히거나 걸려 넘어질 수 있는 곳, 물기가 있거나 손상...
  • Page 109 조치를 취하기 전에 문제 해결 결과 및 분석을 확인하기 위해 사용자 조직에 전달된 해당 지역 및 서비스 계약에 대한 지원 전화번호와 기타 연락처 정보를 사용하면 가장 효율적인 응답을 받을 수 있습니다. 그러나 필요한 경우 다음 단계를 따라 Motorola Solutions 웹사 이트에서 일반 지원 연락처 정보를 찾을 수도 있습니다.
  • Page 110 MN007272A01-AB 아이콘 규칙 아이콘 규칙 이 문서 모음에는 사용자의 이해를 돕기 위한 다양한 아이콘이 있습니다. 다음 아이콘은 문서 모음 전반 에 사용됩니다. 위험: 관련 안전 아이콘과 함께 표시되는 "위험"은 무시할 경우 심각한 상해 또는 사망을 초래할 수 있는 정보를 나타냅니다. 경고: 관련...
  • Page 111 1.4.2 보정 및 리컨디셔닝 수동 시작..................11 1.5 IMPRES 사용 수명 종료 LED 표시..................11 장 2: 문제 해결......................12 2.1 서비스............................ 12 장 3: 승인된 전원 공급 장치 및 배터리................13 3.1 호환되는 전원 공급 장치......................13 3.2 Motorola Solutions 인증 배터리..................... 13...
  • Page 112: 장 1: Impres 2 배터리 및 충전기

    에서 배터리를 분리할 필요가 없습니다. 무전기 및 배터리 충전 IMPRES 2 적응형 충전기 시스템은 완전 자동화된 시스템입니다. 충전기 포켓은 Motorola Solutions에 서 승인한 배터리를 장착한 무전기 또는 Motorola Solutions에서 승인한 배터리만 수용할 수 있습니다. 배터리는 상온에서 최적의 상태로 충전됩니다. 선수 과정: 참고: 최적의...
  • Page 113: Impres 배터리 충전 표시기

    충전기 표시기에서 녹색 LED가 한 번 깜박이면 전원이 성공적으로 켜졌다는 의미입니다. . 참조: IMPRES 배터리 충전 표시기 페이지의 3 Motorola Solutions에서 승인한 배터리 또는 Motorola Solutions에서 승인한 배터리가 장착된 무 전기를 충전기 포켓에 삽입합니다. a 배터리 접촉부를 충전기 접촉부에 맞춥니다.
  • Page 114: Impres 배터리 초기화

    MN007272A01-AB 장 1 : IMPRES 2 배터리 및 충전기 상태 LED 표시등 설명 결함 빨간색으로 깜박임 충전 불가능. 무전기 또는 배터 리를 분리했다가 다시 삽입하 십시오. 대기 황색으로 깜박임 • 배터리가 고속 충전을 위해 대기 중입니다. • 배터리가 너무 뜨겁거나, 너 무...
  • Page 115: 보정 및 리컨디셔닝 수동 종료

    MN007272A01-AB 장 1 : IMPRES 2 배터리 및 충전기 그림 1: 자체 보정 및 리컨디셔닝 아이콘 참고: 배터리 라벨에 자체 보정 및 리컨디셔닝 아이콘이 있는 IMPRES 배터리는 이 IMPRES 충 전기에 도킹했을 때 주기적으로 보정 및 리컨디셔닝이 필요하지 않습니다. 1.4.1 보정...
  • Page 116: 장 2: 문제 해결

    이 상태가 해결되면 배터리가 자동 온도가 5°C(41°F) 이하 또는 으로 충전됩니다. 40°C(104°F) 이상이거나, 배터리 전압 이 고속 충전을 위해 사전 지정된 임계 값 수준보다 낮을 수 있습니다. 서비스 IMPRES 적응형 충전기는 수리할 수 없습니다. 필요에 따라 현지 Motorola Solutions 판매 담당자에게 충전기 교체를 주문하십시오.
  • Page 117: 호환되는 전원 공급 장치

    14W, 207V~253V 아르헨티나 PS000037A04 14W, 207V~253V PS000037A05 14W, 207V~253V China 한국 PS000037A06 14W, 207V~253V Motorola Solutions 인증 배터리 표 4: Motorola Solutions 인증 배터리 싱글 유닛 충전기 배터리 종류 배터리 설명 리튬이온(Li-Ion) IMPRES 리튬이온 IECEX IP67 PMPN4527 NNTN4321_ 2000T 리튬이온...
  • Page 118 MN007272A01-AB 장 3 : 승인된 전원 공급 장치 및 배터리 싱글 유닛 충전기 배터리 종류 배터리 설명 리튬이온 IMPRES 리튬이온 IECEX/ATEX IP67 NNTN8570_ 1250T 리튬이온 IMPRES 리튬이온 CSA157 IP67 NNTN8750_ 2050T 리튬이온 IMPRES 리튬이온 IECEX IP67 NNTN8840_ 2000T 니켈 수소(NiMH) 니켈...
  • Page 119 MN007272A01-AB 장 3 : 승인된 전원 공급 장치 및 배터리 싱글 유닛 충전기 배터리 종류 배터리 설명 리튬이온 리튬이온 IP68 2250T(DE-MOTO) 배 PMNN4533_ 터리 리튬이온 IMPRES 리튬이온 IP68 2450T PMNN4544_ 리튬이온 리튬이온 IP68 2450T 배터리 PMNN4543_ 리튬이온 리튬이온 IP68 2450T(DE-MOTO) 배 PMNN4548_ 터리...
  • Page 120 MN007272A01-AB 장 3 : 승인된 전원 공급 장치 및 배터리 배터리 종류 배터리 설명 리튬이온 IMPRES 리튬이온 IP68 2800T PMNN4448B 리튬이온 IMPRES 리튬이온 TIA4950 IP67 2500T NNTN8560BC 리튬이온 IMPRES 리튬이온 IP68 2450T PMNN4544AW 리튬이온 리튬이온 IP68 2450T 배터리 PMNN4543AW 리튬이온 IMPRES 리튬이온...
  • Page 121 Guía de usuario del cargador adaptativo de una unidad IMPRES PMPN4527 ABRIL 2023 *MN007272A01* MN007272A01-AB © 2023 Motorola Solutions, Inc. All rights reserved...
  • Page 122 Todas las demás marcas comerciales son propiedad de sus respectivos propietarios. Derechos de licencia La adquisición de los productos de Motorola Solutions no garantiza, ya sea de forma implícita o explícita, por impedimento legal o de la forma que fuese, ningún tipo de licencia con respecto a los derechos de autor, las patentes o las solicitudes de patentes de Motorola Solutions, excepto en los casos de uso de licencias normales no excluyentes sin regalías derivados de la aplicación de la ley en...
  • Page 123 Para reducir el riesgo de incendio, descarga eléctrica o lesiones, utilice únicamente los accesorios recomendados por Motorola Solutions. • Los cambios o modificaciones en este dispositivo que no hayan sido expresamente autorizados por Motorola Solutions podrían anular el permiso para utilizar este equipo.
  • Page 124 Para garantizar un rendimiento de carga optimizado, apague la radio mientras se carga, a menos que esté transmitiendo datos de forma inalámbrica mediante Wi-Fi o Bluetooth. • Conecte el cargador a una toma de CA únicamente con una fuente de alimentación autorizada por Motorola Solutions. Consulte Fuentes de alimentación aprobadas por Motorola Solutions. •...
  • Page 125 MN007272A01-AB Información legal y de seguridad 30-392 Cracovia, Polonia Información de conformidad...
  • Page 126 Utilice esta información de contacto para obtener la respuesta más eficiente. Si fuera necesario, también puede encontrar información general de contacto con el centro de asistencia en el sitio web de Motorola Solutions. Para acceder a este, siga estos pasos: 1 Introduzca motorolasolutions.com...
  • Page 127 MN007272A01-AB Convenciones de iconos Convenciones de iconos La documentación está diseñada para proporcionar al lector instrucciones visuales. En esta documentación se utilizan los siguientes iconos gráficos. PELIGRO: La palabra PELIGRO y el icono de seguridad asociado indican información que, en caso de ser ignorada, puede producir lesiones graves, incluso la muerte.
  • Page 128 1.5 Indicación LED de fin de la vida útil de IMPRES..............13 Capítulo 2: Solución de problemas................. 14 2.1 Servicio..........................14 Capítulo 3: Fuentes de alimentación y baterías autorizadas........ 15 3.1 Fuentes de alimentación compatibles................... 15 3.2 Baterías autorizadas por Motorola Solutions.................15...
  • Page 129: Carga De Radios Y Baterías

    El sistema de cargador adaptativo IMPRES 2 es un sistema totalmente automatizado. Los compartimentos del cargador admiten una radio con una batería aprobada por Motorola Solutions o una batería aprobada por Motorola Solutions. Las baterías se cargan mejor a temperatura ambiente. Requisitos previos:...
  • Page 130: Indicadores De Carga De La Batería Impres

    4 Para extraer una radio o una batería aprobada por Motorola Solutions del cargador, tire de ella hacia arriba hasta que la batería se separe completamente de la carcasa del cargador.
  • Page 131: Inicialización De La Batería Impres

    MN007272A01-AB Capítulo 1 : Baterías y cargadores IMPRES 2 Estado Indicador LED Descripción Fallo Rojo intermitente No se puede cargar; extraiga y vuelva a insertar la radio o la batería. En espera Parpadeo en ámbar • La batería está esperando la carga rápida.
  • Page 132: Finalización Manual De La Calibración Y El Reacondicionamiento

    MN007272A01-AB Capítulo 1 : Baterías y cargadores IMPRES 2 Este proceso puede tardar hasta 12 horas o más en completarse, dependiendo del estado de carga y de la capacidad de la batería. La interrupción de la fase de descarga o de la fase de carga completa retrasará...
  • Page 133: Indicación Led De Fin De La Vida Útil De Impres

    MN007272A01-AB Capítulo 1 : Baterías y cargadores IMPRES 2 Indicación LED de fin de la vida útil de IMPRES El cargador IMPRES puede indicar que la batería IMPRES ha alcanzado el fin de su vida útil. El estado del indicador LED que alterna entre rojo y verde puede aparecer para indicar que se ha agotado la vida útil.
  • Page 134: Capítulo 2: Solución De Problemas

    40 °C (104 °F), o que la tensión de la batería esté por debajo del umbral predeterminado para la carga rápida. Servicio Los cargadores adaptativos IMPRES no se pueden reparar. Solicite los cargadores de recambio que necesite a su representante de ventas local de Motorola Solutions.
  • Page 135: Fuentes De Alimentación Compatibles

    PS000037A05 14 W, 207 V-253 V China PS000037A06 14 W, 207 V-253 V Corea Baterías autorizadas por Motorola Solutions Tabla 4: Baterías autorizadas por Motorola Solutions Base de carga Batería Composición Descripción de la batería de una sola química unidad...
  • Page 136 MN007272A01-AB Capítulo 3 : Fuentes de alimentación y baterías autorizadas Base de carga Batería Composición Descripción de la batería de una sola química unidad NNTN8560_ Li-Ion IMPRES Li-Ion TIA4950 IP67 2500T NNTN8570_ Li-Ion IMPRES Li-Ion IECEX/ATEX IP67 1250T NNTN8750_ Li-Ion IMPRES Li-Ion CSA157 IP67 2050T NNTN8840_ Li-Ion...
  • Page 137 MN007272A01-AB Capítulo 3 : Fuentes de alimentación y baterías autorizadas Base de carga Batería Composición Descripción de la batería de una sola química unidad PMNN4512_ Li-Ion BATERÍA PRINCIPAL Li-Ion IP57 2000T (DE-MOTO) PMNN4525_ Li-Ion IMPRES Li-Ion IP68 1950T PMNN4533_ Li-Ion BATERÍA Li-Ion IP68 2250T (DE- MOTO) PMNN4544_...
  • Page 138 MN007272A01-AB Capítulo 3 : Fuentes de alimentación y baterías autorizadas Batería Composición Descripción de la batería química PMNN4493AC Li-Ion IMPRES Li-Ion HE DENS IP68 3000T PMNN4490BC Li-Ion IMPRES Li-Ion TIA4950 HE DENS IP68 2900T PMNN4489BC Li-Ion IMPRES Li-Ion TIA4950 HE DENS IP68 2900T PMNN4448B Li-Ion IMPRES Li-Ion IP68 2800T...
  • Page 139 Руководство пользователя адаптивного одноместного зарядного устройства IMPRES PMPN4527 2023 Г.АПРЕЛЬ *MN007272A01* MN007272A01-AB © 2023 Motorola Solutions, Inc. All rights reserved...
  • Page 140 Примечания об интеллектуальной собственности и нормативных требованиях Авторские права Описанные в этом документе продукты Motorola Solutions могут включать в себя защищенные авторским правом компьютерные программы Motorola Solutions. Законы США и некоторых других стран обеспечивают определенные эксклюзивные права компании Motorola Solutions в...
  • Page 141 настоящем документе, могут не подходить или не быть лицензированы для использования в определенных системах, а также могут зависеть от характеристик определенного мобильного абонентского терминала или конфигурации определенных параметров. Обратитесь к представителю компании Motorola Solutions для получения дополнительной информации. Motorola Solutions, Inc., 2023. Все права защищены. ©...
  • Page 142 MN007272A01-AB Сведения о технике безопасности и юридическая информация • Изменения или модификации данного устройства, не одобренные непосредственно компанией Motorola Solutions, могут привести к лишению прав на эксплуатацию данного оборудования. Цифровое устройство класса B ПРИМЕЧАНИЕ: Настоящее оборудование было проверено и признано соответствующим ограничениям...
  • Page 143 Сведения о технике безопасности и юридическая информация • Оборудование должно быть подключено к ближайшей розетке электросети с удобным доступом. Контактный адрес и маркировка соответствия Контактный адрес Адрес для обращений в ЕС Motorola Solutions, Czerwone Maki 82, 30-392 Krakow, Poland Маркировка соответствия...
  • Page 144 номер страницы или заголовок раздела с ошибкой; • описание ошибки. Motorola Solutions предлагает различные обучающие курсы, разработанные специально для помощи пользователям в освоении системы. Для получения более подробной информации и ознакомления с обзором текущих курсов и решениями для внедрения новых технологий...
  • Page 145 MN007272A01-AB Условные обозначения: значки Условные обозначения: значки Настоящий комплект документации разработан таким образом, чтобы предоставить пользователю максимальное количество наглядных подсказок. В комплекте документации используются следующие графические значки. ОПАСНОСТЬ: Сигнальное слово "ОПАСНОСТЬ" с соответствующим значком безопасности указывает на информацию, игнорирование которой может привести к летальному исходу или получению...
  • Page 146 1.4.2 Запуск калибровки и восстановления вручную........... 12 1.5 Светодиодная индикация окончания срока службы IMPRES...........13 Глава 2. Поиск и устранение неисправностей...........14 2.1 Службы..........................15 Глава 3. Сертифицированные блоки питания и аккумуляторы.....16 3.1 Совместимые блоки питания....................16 3.2 Аккумуляторы, одобренные компанией Motorola Solutions..........16...
  • Page 147: Зарядка Радиостанций И Аккумуляторов

    Адаптивное зарядное устройство IMPRES 2 — это полностью автоматизированная система. В зарядные разъемы можно устанавливать как радиостанцию с аккумулятором, одобренным компанией Motorola Solutions, так и аккумулятор, одобренный компанией Motorola Solutions, отдельно. Зарядку аккумуляторов лучше всего проводить при комнатной температуре. Предварительные требования.
  • Page 148: Индикаторы Зарядки Аккумулятора Impres

    При успешном включении питания светодиодный индикатор на зарядном устройстве один раз мигнет зеленым. См. раздел Индикаторы зарядки аккумулятора IMPRES на стр. 3 Вставьте аккумулятор, одобренный компанией Motorola Solutions, или радиостанцию с аккумулятором, одобренным компанией Motorola Solutions, в зарядный разъем. a Совместите контакты аккумулятора и зарядного устройства.
  • Page 149: Инициализация Аккумулятора Impres

    MN007272A01-AB Глава 1 : Аккумуляторы и зарядные устройства IMPRES 2 Состояние Светодиодный индикатор Описание Калибровка Непрерывно светится Аккумулятор находится в желтым. режиме восстановления или калибровки. Сбой Мигает красным. Зарядка невозможна; извлеките и заново вставьте радиостанцию или аккумулятор. Режим ожидания Мигает желтым. •...
  • Page 150: Автоматическая Калибровка И Восстановление Аккумуляторов Impres

    MN007272A01-AB Глава 1 : Аккумуляторы и зарядные устройства IMPRES 2 начинает постоянно гореть зеленым цветом. См. Индикаторы зарядки аккумулятора IMPRES на стр. ПРИМЕЧАНИЕ: Этот процесс может занять до 12 часов или более, в зависимости от уровня заряда и емкости аккумулятора. Прерывание любого из этапов приведет к задержке инициализации...
  • Page 151: Светодиодная Индикация Окончания Срока Службы Impres

    MN007272A01-AB Глава 1 : Аккумуляторы и зарядные устройства IMPRES 2 Процедура: 1 Вставьте аккумулятор в зарядный разъем. 2 Извлеките аккумулятор из зарядного разъема. 3 Снова вставьте аккумулятор в зарядный разъем в течение 5 секунд. Калибровка и восстановление запускаются немедленно и начинаются с разрядки аккумулятора, при...
  • Page 152: Глава 2. Поиск И Устранение Неисправностей

    Зарядка аккумулятора • Убедитесь, что вы невозможна. используете аккумулятор, одобренный компанией Motorola и указанный в разделе Аккумуляторы, одобренные компанией Motorola Solutions на стр. 16. Зарядка других аккумуляторов может оказаться невозможной. • Обесточьте зарядное устройство для аккумуляторов и почистите позолоченные металлические...
  • Page 153: Службы

    MN007272A01-AB Глава 2 : Поиск и устранение неисправностей Службы Адаптивные зарядные устройства IMPRES не подлежат ремонту. Заказывайте новые зарядные устройства по мере необходимости у местного торгового представителя компании Motorola Solutions.
  • Page 154: Глава 3. Сертифицированные Блоки Питания И Аккумуляторы

    PS000037A04 14 Вт, 207–253 В Аргентина PS000037A05 14 Вт, 207–253 В Китай PS000037A06 14 Вт, 207–253 В Корея Аккумуляторы, одобренные компанией Motorola Solutions Табл. 4. Аккумуляторы, одобренные компанией Motorola Solutions Одноместное Аккумулятор Тип Описание аккумулятора зарядное электролита устройство PMPN4527 NNTN4321_ Литий-ионный...
  • Page 155 MN007272A01-AB Глава 3 : Сертифицированные блоки питания и аккумуляторы Одноместное Аккумулятор Тип Описание аккумулятора зарядное электролита устройство NNTN8305_R Литий-ионный Литий-ионный, IMPRES, 1300T NNTN8359_ Литий-ионный Литий-ионный, IMPRES, IECEX/ ATEX, IP67, 1800M, 2075T NNTN8386_ Литий-ионный Литий-ионный, IMPRES, CSA157, IP68, 2300T NNTN8560_ Литий-ионный Литий-ионный, IMPRES, TIA4950, IP67, 2500T NNTN8570_...
  • Page 156 MN007272A01-AB Глава 3 : Сертифицированные блоки питания и аккумуляторы Одноместное Аккумулятор Тип Описание аккумулятора зарядное электролита устройство PMNN4415_R Никель- Никель-металлогидридный металлогидрид аккумулятор, IP56, 1400T ный PMNN4416_R Литий-ионный Литий-ионный аккумулятор, IP56, 1650T PMNN4417_R Литий-ионный Литий-ионный, IMPRES, IP56, 1650T PMNN4418_R Литий-ионный Литий-ионный, IMPRES, IP56, 2250T PMNN4424_ Литий-ионный...
  • Page 157 MN007272A01-AB Глава 3 : Сертифицированные блоки питания и аккумуляторы Одноместное Аккумулятор Тип Описание аккумулятора зарядное электролита устройство PMNN4045BR Никель- Никель-металлогидридный металлогидрид аккумулятор MagOne, 1480T ный HNN9010AR Никель- Высококачественный, никель- металлогидрид металлогидридный, 1800 мАч, ный 7,2 В, искробезопасный HNN4001A Никель- Никель-металлогидридный металлогидрид...
  • Page 158 MN007272A01-AB Глава 3 : Сертифицированные блоки питания и аккумуляторы Табл. 5. Аккумуляторы, доступные для Тайваня Аккумулятор Тип электролита Описание аккумулятора PMNN4488AC Литий-ионный Литий-ионный, IMPRES, HE DENS, IP68, 3000T (с зажимом для крепления на ремне VIB) PMNN4493AC Литий-ионный Литий-ионный, IMPRES, HE DENS, IP68, 3000T PMNN4490BC Литий-ионный...
  • Page 159 Посібник користувача одномісного адаптивного зарядного пристрою IMPRES PMPN4527 КВІТЕНЬ 2023 *MN007272A01* MN007272A01-AB © 2023 Motorola Solutions, Inc. All rights reserved...
  • Page 160 відповідності нормативним вимогам Авторські права Вироби компанії Motorola Solutions, що описані в цьому документі, можуть містити захищені авторськими правами комп’ютерні програми Motorola Solutions. Закони в США та інших країнах зберігають за компанією Motorola Solutions певні виняткові права на захищені авторським...
  • Page 161 можуть бути недоступні або неліцензовані для використання в конкретній системі або можуть залежати від характеристик конкретного пристрою мобільного зв’язку чи конфігурації деяких параметрів. По додаткову інформацію звертайтеся до компанії Motorola Solutions через свою контактну особу. Motorola Solutions, Inc., 2023. Усі права захищено.
  • Page 162 вимкнути, якщо наразі не здійснюється бездротове передавання даних у мережі Wi-Fi або через Bluetooth. • Для підключення зарядного пристрою до мережі змінного струму слід використовувати тільки блоки живлення, схвалені компанією Motorola Solutions. Див. Джерела живлення, схвалені компанією Motorola Solutions. •...
  • Page 163 MN007272A01-AB Інформація про безпечність і правові норми Контактна адреса й маркування щодо відповідності Контактна адреса У Європейському союзі Motorola Solutions, Czerwone Maki 82, 30-392 Krakow, Poland (Польща) Маркування щодо відповідності...
  • Page 164 для вашого географічного регіону та договору про обслуговування. Ці дані дадуть вам змогу отримати відповіді на ваші запитання в найефективніший спосіб. Але за потреби ви можете знайти загальні номери служби підтримки на сайті Motorola Solutions, виконавши наведені далі дії. 1 Введіть в адресному рядку браузера motorolasolutions.com.
  • Page 165 MN007272A01-AB Графічні символи Графічні символи Цей набір документації містить візуальні підказки для читачів. У ньому використовуються наведені нижче графічні символи. НЕБЕЗПЕКА: Слово «НЕБЕЗПЕКА» з відповідним значком застереження вказує на інструкції, недотримання яких спричинить смерть або тяжку травму. ПОПЕРЕДЖЕННЯ: Слово «ПОПЕРЕДЖЕННЯ» з відповідним значком застереження вказує...
  • Page 166 1.4.2 Запуск калібрування й відновлення вручну............12 1.5 Світлодіодна індикація завершення терміну служби акумулятора IMPRES....13 Розділ 2. Усунення несправностей..............14 2.1 Обслуговування........................14 Розділ 3. Схвалені блоки живлення та батареї..........15 3.1 Сумісні джерела живлення....................15 3.2 Акумулятори, схвалені компанією Motorola Solutions............15...
  • Page 167: Заряджання Радіостанцій І Акумуляторів

    Заряджання радіостанцій і акумуляторів Система адаптивного заряджання IMPRES 2 є повністю автоматизованою. У гнізда зарядного пристрою можна вставити або радіостанцію з підключеним акумулятором, схваленим компанією Motorola Solutions, або лише сам акумулятор, схвалений компанією Motorola Solutions. Акумулятори найефективніше заряджаються за кімнатної температури. Передумови: ПРИМІТКА: Для...
  • Page 168: Індикація Станів Заряджання Акумулятора Impres

    Якщо все виконано правильно, світловий індикатор зарядного пристрою один раз блимне зеленим кольором. Див. Індикація станів заряджання акумулятора IMPRES на стор. 3 Вставте в гніздо зарядного пристрою акумулятор, схвалений компанією Motorola Solutions, або радіостанцію з акумулятором, схваленим компанією Motorola Solutions. a Сумістіть контакти акумулятора з контактами зарядного пристрою.
  • Page 169: Ініціалізація Акумуляторів Impres

    MN007272A01-AB Розділ 1 : Акумулятори й зарядні пристрої IMPRES 2 Стан Світлодіодний індикатор Опис Калібрування Постійно світиться жовтим Режим відновлення або калібрування акумулятора. Помилка Блимає червоним Заряджання неможливе; вийміть і знову вставте радіостанцію або акумулятор. Режим очікування Блимаючий жовтий • Акумулятор...
  • Page 170: Припинення Калібрування Й Відновлення Вручну

    MN007272A01-AB Розділ 1 : Акумулятори й зарядні пристрої IMPRES 2 Калібрування й відновлення акумулятора виконується автоматично залежно від його стану. Цей процес починається з розряджання акумулятора, про що свідчитиме світлодіодний індикатор, який світиться безперервно жовтим світлом. Калібрування й відновлення завершаться лише після...
  • Page 171: Світлодіодна Індикація Завершення Терміну Служби Акумулятора Impres

    MN007272A01-AB Розділ 1 : Акумулятори й зарядні пристрої IMPRES 2 постійно світитиметься зеленим. Див. Індикація станів заряджання акумулятора IMPRES на стор. ПРИМІТКА: Цей процес може тривати до 12 годин або більше залежно від рівня залишкового заряду та ємності акумулятора. Переривання процесу на етапі...
  • Page 172: Розділ 2. Усунення Несправностей

    вищою за 40 °C (104 °F) або напруга акумулятора. акумулятора може бути нижчою за попередньо визначений граничний рівень для швидкого заряджання. Обслуговування Адаптивні зарядні пристрої IMPRES не підлягають ремонту. У разі потреби ви можете замовити новий зарядний пристрій у місцевого торгового представника компанії Motorola Solutions.
  • Page 173 14 Вт, 207–253 В Аргентина PS000037A05 14 Вт, 207–253 В Китай PS000037A06 14 Вт, 207–253 В Корея Акумулятори, схвалені компанією Motorola Solutions Таблиця 4. Акумулятори, схвалені компанією Motorola Solutions Одномісний Батарея Хімічний тип Опис акумулятора зарядний пристрій PMPN4527 NNTN4321_ Літій-іонний...
  • Page 174: Розділ 3. Схвалені Блоки Живлення Та Батареї

    MN007272A01-AB Розділ 3 : Схвалені блоки живлення та батареї Одномісний Батарея Хімічний тип Опис акумулятора зарядний пристрій NNTN8305_R Літій-іонний Літій-іонний акумулятор IMPRES, 1300T NNTN8359_ Літій-іонний Літій-іонний акумулятор IMPRESS IECEX/ATEX, IP67, 1800M, 2075T NNTN8386_ Літій-іонний Літій-іонний акумулятор IMPRES, CSA157, IP68, 2300T NNTN8560_ Літій-іонний...
  • Page 175 MN007272A01-AB Розділ 3 : Схвалені блоки живлення та батареї Одномісний Батарея Хімічний тип Опис акумулятора зарядний пристрій PMNN4416_R Літій-іонний Літій-іонний акумулятор, IP56, 1650T PMNN4417_R Літій-іонний Літій-іонний акумулятор IMPRES, IP56, 1650T PMNN4418_R Літій-іонний Літій-іонний акумулятор IMPRES, IP56, 2250T PMNN4424_ Літій-іонний Літій-іонний акумулятор IMPRES, IP68, 2350T PMNN4448_ Літій-іонний...
  • Page 176 MN007272A01-AB Розділ 3 : Схвалені блоки живлення та батареї Одномісний Батарея Хімічний тип Опис акумулятора зарядний пристрій HNN9010AR Нікель-метал- PREMIUM, нікель-метал-гідридний, гідридний 1800 мА·год, 7,2 В, IS HNN4001A Нікель-метал- Нікель-метал-гідридний акумулятор гідридний IMPRES, 1920T HNN4003BR Літій-іонний Літій-іонний акумулятор IMPRES, IP54, 2500T HNN9008AR Нікель-метал- Нікель-метал-гідридний...
  • Page 177 MN007272A01-AB Розділ 3 : Схвалені блоки живлення та батареї Батарея Хімічний тип Опис акумулятора PMNN4489BC Літій-іонний Літій-іонний акумулятор IMPRES, TIA4950, HE DENS, IP68, 2900T PMNN4448B Літій-іонний Літій-іонний акумулятор IMPRES, IP68, 2800T NNTN8560BC Літій-іонний Літій-іонний акумулятор IMPRES, TIA4950, IP67, 2500T PMNN4544AW Літій-іонний...
