- Page 1 OWNER MANUAL MANUALE UTENTE HIGH PERFORMANCE F 24XR PROFESSIONAL LIVE MIXER MIXER PROFESSIONALE LIVE AD ALTE PRESTAZIONI...
- Page 3 LANGUAGE ENGLISH ITALIANO...
-
Page 4: Safety Precautions
Before powering this product, make sure that all connections are correct and that the voltage of your mains supply matches the value on the device data plate; if this is not the case, please contact an RCF dealer. The metal parts of the device are earthed via the power supply cable. -
Page 5: Information On The Device

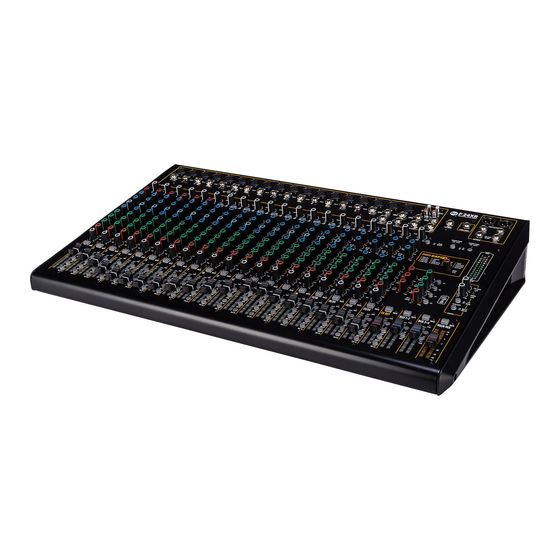

INFORMATION ON THE DEVICE Thank you for purchasing a RCF mixing console. F 24XR is a versatile audio mixer equipped with all the tools needed for accurately processing multiple audio signals from a variety of sources. CLEAR SOUND RCF mixing consoles devices combine RCF’s professional “sound culture” heritage with innovative design and dedicated manufacturing. RCF mixing consoles produce clear sound, accurate sound dynamics and extreme versatility of use by passionate audio professionals. -
Page 6: Front Panel
FRONT PANEL REAR PANEL... -
Page 7: Front Panel Functions
RCF F 24XR provides 18 mono Mic inputs via XLR connectors. The Balanced XLR Microphone preamp input supports sources with a gain range from 0 dB to -50 dB (see section [11] of this manual). All the F 24XR’s MIC-LINE inputs are supplied with an 80 Hz Hi-pass filter. Enable the 80 Hz High-Pass filter when using voice microphone to reduce low frequency pop, bump and rumble noises (see section [11] of this manual). - Page 8 MIC input (XLR). These controls permit the gain for MIC input to be set with a range from 0 dB to -50 dB. If the LINE INPUTS (TRS jack) are in in use the gain range permitted is from +20 dB to -30 dB. All the F 24XR’s MIC-LINE inputs are supplied with an 80 Hz High-pass filter. Enable the 80 Hz High-Pass filter when using microphone for voice to reduce low frequency pop, bump and rumble noises.
- Page 9 [21] AUX1 - FX/AUX4 Each channel of the F 24XR mixer provide 4 auxiliary sends; the AUX1 and AUX2 are PRE fader send. AUX3 is a PRE or POST fader send depending on the position of the AUX3 PRE/POST button ([25]). When the selection is pre-fader (button pressed) AUX3 takes the signal from the channel independently from the fader position;...
-
Page 10: Monitor Section
FRONT PANEL FUNCTIONS [25] AUX3 PRE/POST BUTTON This button allows selection of the AUX3 position, pre-fader or post-fader. See section [21] of this manual. [26] PHONES LEVEL This knob controls the level of the PHONES OUTPUT [7]. To avoid hearing loss set the PHONES LEVEL control to minimum (-∞) before connecting and wearing headphones. -
Page 11: Main Mix Fader
FRONT PANEL FUNCTIONS [33] FX RET FADER This fader controls the level of the signal coming from the internal PRO DSP FX. MUTE button, when pressed, inhibits the signal to flow to the output bus or main mix paths. The PFL button allows listening to the signal present on the channel through speakers connected to the CTRL ROOM OUTPUT (see section [9] of the back panel description) or through headphones connected to PHONES OUTPUT (see section [7]). -
Page 12: Rear Panel Functions
REAR PANEL FUNCTIONS [36] POWER SWITCH Use this switch to turn on and off your F 24XR mixer. [37] POWER SUPPLY INLET Connect here the power cord provided. The internal power supply accepts power from 100 V to 240 V AC 50-60 Hz. -
Page 13: Suggested Configuration
SUGGESTED CONFIGURATION MAIN SPEAKERS ACOUSTIC DRUM KEYBOARD ELECTRIC ELECTRIC GUITARS BASS MICROPHONES DRUM MACHINE SYNTH STUDIO MICROPHONES MONITORS ELECTRIC GUITAR STAGE MONITOR COMPUTER - DAW... -
Page 14: Avvertenze Per La Sicurezza
è espressamente contemplata dal manuale istruzioni. RCF S.p.A. raccomanda vivamente che l’installazione di questo prodotto sia eseguita solamente da installatori professionali qualificati (oppure da ditte specializzate) in grado di farla correttamente e certificarla in accordo con le normative vigenti. -
Page 15: Informazioni Sul Dispositivo
INFORMAZIONI SUL DISPOSITIVO Grazie per l’acquisto di un mixer RCF. F 24XR è un mixer audio di grande versatilità dotato di tutte le funzioni necessarie per il trattamento dei più vari segnali audio provenienti da differenti sorgenti sonore. TRASPARENZA SONORA I mixer RCF combinano l’eredità... - Page 16 FRONT PANEL REAR PANEL...
-
Page 17: Descrizione Del Pannello Frontale
0 dB a -50 dB (vedere la sezione [11] di questo manuale). Tutti gli ingressi MIC-LINE dell’F 24XR sono forniti di un filtro High-Pass a 80 Hz. Abilitare il filtro High-Pass a 80 Hz quando si utilizza un microfono per la voce per ridurre i rumori di bump e altri rumori a bassa frequenza (vedere la sezione [11] di questo manuale). - Page 18 Questi controlli consentono di impostare il guadagno per gli ingressi microfonici con un intervallo da 0 dB a -50 dB. Se è in uso il LINE INPUT (jack TRS), il range di guadagno consentito va da + 20 dB a -30 dB. Tutti gli ingressi MIC-LINE dell’F 24XR sono dotati di un filtro High-Pass ad 80 Hz. Abilitare il filtro High-Pass ad 80 Hz quando si utilizza un microfono per la voce, per ridurre i rumori di bump, e altri rumori a bassa frequenza.
- Page 19 [21] AUX1 - FX/AUX4 Ogni canale del mixer F 24XR è dotato di 4 mandate ausiliarie; le AUX 1 e 2 sono mandate PRE fader. AUX3 è una mandata POST o PRE fader in base alla posizione del pulsante PRE / POST AUX3 [25]: quando la selezione è pre-fader AUX3 preleva il segnale dal canale indipendentemente dalla posizione del fader;...
-
Page 20: Sezione Monitor
DESCRIZIONE DEL PANNELLO FRONTALE [23] POTENZIOMETRI MASTER DA AUX1 A FX/AUX4 Questi potenziometri controllano il livello globale delle mandate ausiliarie da AUX1 a AUX 4/FX. Il pulsante PFL, se premuto, consente di ascoltare il segnale presente alle singole uscite AUX, attraverso gli altoparlanti collegati all’USCITA CTRL ROOM (vedere la sezione [9] del presente manuale) o tramite cuffie collegate a PHONES OUTPUT (vedere la sezione [7]). - Page 21 DESCRIZIONE DEL PANNELLO FRONTALE [31] SEZIONE FADERS DEI CANALI MONO Questa sezione consente di controllare il livello dei canali di ingresso MONO da 1 a 16 e il loro routing verso le uscite. Ciascuno dei fader ha diversi pulsanti di controllo. Il pulsante MUTE quando premuto inibisce il flusso del segnale verso i BUS di uscita e il percorso di MAIN MIX. Il pulsante PFL consente di ascoltare il segnale presente sul canale attraverso gli altoparlanti collegati all’USCITA CTRL ROOM (vedere la sezione [9] di questo manuale) o le cuffie collegate a PHONES OUTPUT (vedere la sezione [7]).
-
Page 22: Descrizione Del Pannello Posteriore
DESCRIZIONE DEL PANNELLO POSTERIORE [36] INTERRUTTORE DI ACCENSIONE Utilizzare questo interruttore per accendere e spegnere il mixer F 24XR. [37] PRESA PER IL CAVO DI ALIMENTAZIONE Collegare qui il cavo di alimentazione fornito a corredo. L‘alimentatore interno accetta tensioni da 100 V a 240 V CA. - Page 23 CONFIGURAZIONE SUGGERITA MAIN SPEAKERS ACOUSTIC DRUM KEYBOARD ELECTRIC ELECTRIC GUITARS BASS MICROPHONES DRUM MACHINE SYNTH STUDIO MICROPHONES MONITORS ELECTRIC GUITAR STAGE MONITOR COMPUTER - DAW...
- Page 24 F 24XR BLOCK DIAGRAM / SCHEMA A BLOCCHI...
- Page 25 SPECIFICATIONS / SPECIFICHE SPECIFICATIONS RCF F 24XR Mono input Channels Microphone inputs 18 XLR Balanced Frequency response 20 Hz - 20 kHz, +/- 1 dB Distortion (THD+N) <0,003% at +0 dB, 20 Hz - 20 kHz Sensitivity range 0 dB to -50 dB...
- Page 26 F 24XR FRONT VIEW / VISTA FRONTALE...
- Page 27 F 24XR REAR VIEW / VISTA POSTERIORE...
- Page 28 RCF SpA: Via Raffaello, 13 - 42124 Reggio Emilia - Italy tel. +39 0522 274411 - fax +39 0522 274484 - e-mail: rcfservice@rcf.it...
