Quick Links
Model Number: ____________________
Número del modelo
Numéro de modèle
Date of Purchase: ____________________
Fecha de compra
Date d'achat
Register Online
Regístrese en línea
S'enregistrer en ligne
www.brizo.com/customer-support/product-registration
To reference replacement parts and access additional
technical documents and product info, visit www.brizo.com
Para referencia sobre las piezas de repuesto y acceder
a documentos técnicos adicionales e información del
producto, visite www.brizo.com
Pour obtenir la référence des pièces de rechange ainsi
que pour avoir accès à d'autres documents techniques et
renseignements sur le produit, allez à www.brizo.com
?
1-877-345-BRIZO (2749)
www.brizo.com/customer-support
Read all instructions prior to installation.
CAUTION
!
Failure to read these instructions prior to installation may result in personal
injury, property damage, or product failure. Manufacturer assumes no
responsibility for product failure due to improper installation.
Lea todas las instrucciones antes de hacer la instalación.
ADVERTENCIA
!
El no leer estas instrucciones de instalación puede resultar en lesiones
personales, daños a la propiedad, o falla en el funcionamiento del producto.
El fabricante no asume ninguna responsabilidad por la falla del producto
debido a una instalación incorrecta.
Veuillez lire toutes les instructions avant l'installation.
AVERTISSEMENT
!
L'omission de lire les présentes instructions avant l'installation peut
entraîner des blessures, des dommages matériels ou le bris du produit. Le
fabricant se dégage de toute responsabilité à l'égard d'un bris du produit
causé par une mauvaise installation.
You may need:
Usted puede necesitar:
Articles dont vous pouvez avoir besoin :
04/15/2022
107568
1/8" (3.17mm)

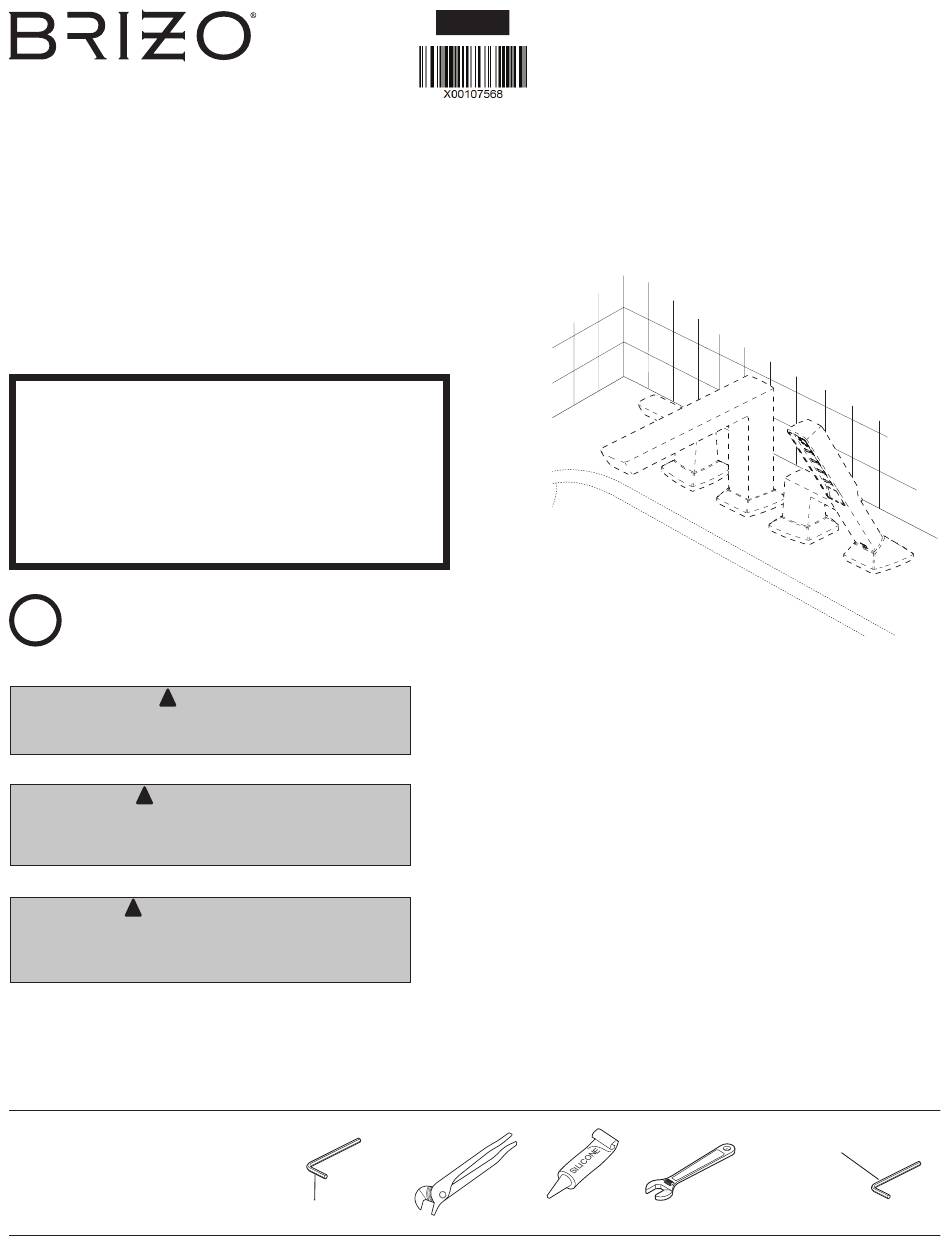

TWO HANDLE ROMAN TUB TRIM
LLAVE Y SUS ACCESORIOS PARA BAÑERA
ROMANA DE DOS MANIJAS (MANERALES)
ACCESSOIRES DE FINITION DE ROBINET À
DEUX POIGNÉES POUR BAIN ROMAIN
Image is for reference only.
La imagen es sólo para referencia.
L'image est fournie à titre indicatif seulement.
1
3/32" (2.38mm)
107568 Rev. B
Advertisement

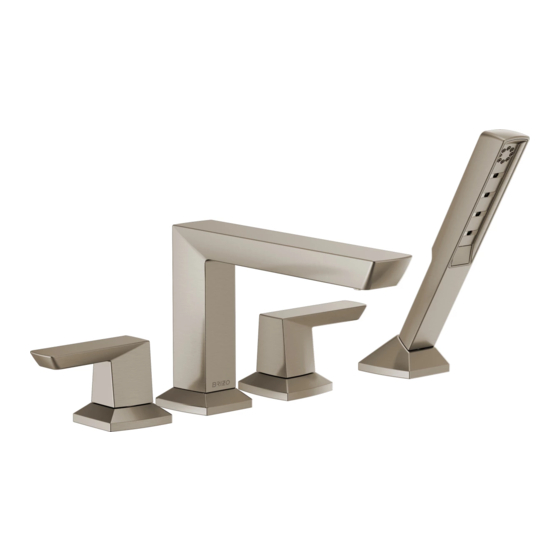

Related Manuals for Brizo Vettis T67488-NK
Summary of Contents for Brizo Vettis T67488-NK
- Page 1 Regístrese en línea S’enregistrer en ligne www.brizo.com/customer-support/product-registration To reference replacement parts and access additional technical documents and product info, visit www.brizo.com Para referencia sobre las piezas de repuesto y acceder a documentos técnicos adicionales e información del producto, visite www.brizo.com Pour obtenir la référence des pièces de rechange ainsi...
-
Page 2: Instructions De Nettoyage
Sistema de protección contra el contraflujo Ducha de mano Brizo® tiene un sistema de protección contra el contraflujo, incorporado, que ha sido probado para cumplir con los requisitos de ASME A112.18.3 y ASME A112.18.1 / CSA B125.1. Este incorpora en la pieza de mano dos válvulas de retención o checadoras certificadas en una serie, las cuales operan independientemente y son piezas integrantes que no requieren servicio. - Page 3 HANDLE BASE INSTALLATION (Your install will be one of the steps below.) INSTALACIÓN DE LA MANIJA BASE (Su instalación se encuentra en uno de los siguientes pasos.) INSTALLATION DES POIGNÉES DE BASE (Votre installation est décrite dans l’une des étapes ci-dessous.) Install gasket (1) into groove in bottom of handle base (2).
- Page 4 INSTALLATION OF NON DIVERTER SPOUT (Your install will be one of the steps below.) INSTALACIÓN DEL SIN DESVIADOR SURTIDOR (Su instalación se encuentra en uno de los siguientes pasos.) INSTALLATION DU NON INVERSEUR BEC (Votre installation est décrite dans l’une des étapes ci-dessous.) Install gasket (1) into groove in bottom of spout base (3).
- Page 5 INSTALLATION OF DIVERTER SPOUT (Your install will be one of the steps below.) INSTALACIÓN DEL DESVIADOR SURTIDOR (Su instalación se encuentra en uno de los siguientes pasos.) INSTALLATION DU INVERSEUR BEC (Votre installation est décrite dans l’une des étapes ci-dessous.) Install lift rod (1) into spout adapter (2), screwing until it rotates freely.
- Page 6 IMPORTANT: Remove orange lift rod retainer (1) prior to spout installation. To remove retainer, hold spout (2) firmly over flat surface and pull up on lift rod (3). The orange retainer should drop from bottom of spout. Properly dispose of retainer. Remove divert- er assembly (4) from rough-in (5).
- Page 7 HAND SHOWER BASE INSTALLATION INSTALACIÓN LA BASE DE PIEZA DE MANO INSTALLATION LA BASE DES DOUCHE À MAIN Remove and discard the test cap and gasket (4). NOTE: This is an extra gasket, one is supplied with the hose. Quite y descarte la tapa de prueba y el empaque (4). NOTA: Este es un empaque adicional, uno se incluye con la manguera.
- Page 8 HANDLE INSTALLATION (Your install will be one of the steps below.) INSTALACIÓN DE LA MANIJA (Su instalación se encuentra en uno de los siguientes pasos.) INSTALLATION DES POIGNÉES (Votre installation est décrite dans l’une des étapes ci-dessous.) Align and place handle (1) over spline adapter (3) and onto base (4) . Be sure glide ring (2) is properly seated in bottom of handles before installing.
- Page 9 Thread the stem adapter (1) into the valve stem (2). Place handle shroud (3) over adapter (4) with the set screw (5) oriented toward the wall, away from the tub. Secure shroud (3) with set screw (5). Enrosque el adaptador de la espiga (1) en la espiga de la válvula (2). Coloque la cubierta de la manija (3) sobre el adaptador (4) con el tornillo de ajuste (5) de frente a la pared, en dirección contraria del lavamanos.
- Page 10 FLUSH THE SYSTEM & HAND SHOWER INSTALLATION DEJE CORRER EL AGUA POR EL SISTEMA Y INSTALACIÓN DE PIEZA DE MANO RINCEZ L’INSTALLATION ET INSTALLATION DES DOUCHE À MAIN NOTE: Remove stream straightener insert when applicable prior to flushing spout. Make sure the lift rod (1) is in the down position. Turn faucet handles all the way on.
-
Page 11: Maintenance
MAINTENANCE MANTENIMIENTO ENTRETIEN If faucet does not divert water from the spout to the hand shower, Maintenance check that the lift rod (1) is securely threaded into the diverter (2). If faucet leaks from spout outlet: If the problem persists, remove the lift rod and spout. Replace the Shut off water supplies –... - Page 12 Brizo Kitchen & Bath Company Masco Canada Limited, Plumbing Group application” refers to the purchase of the faucet from an authorized Brizo seller by a purchaser who owns but does not live in the residential 55 E. 111th Street Technical Service Centre...
