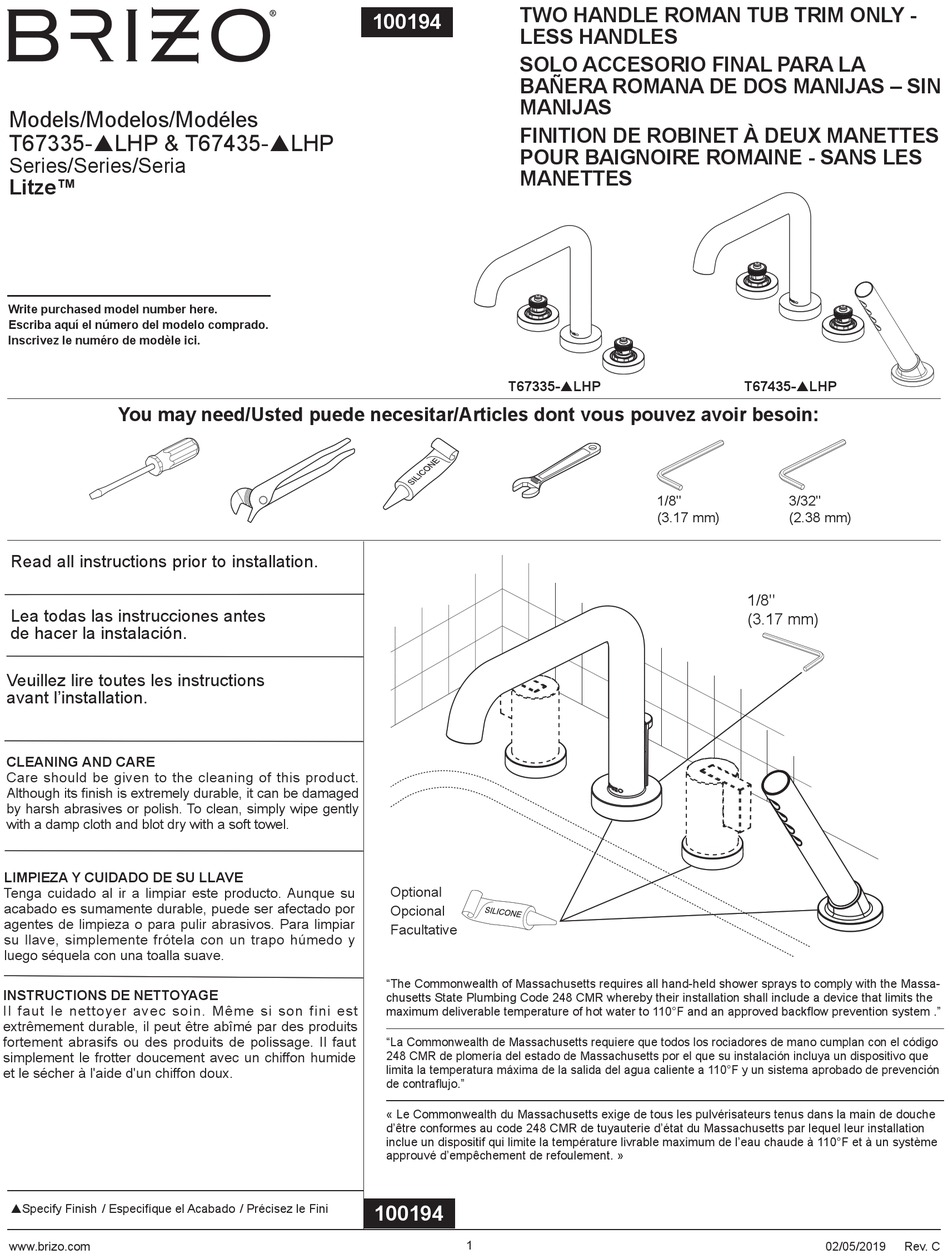

Models/Modelos/Modéles
T67335-pLHP & T67435-pLHP
Series/Series/Seria
Litze™
Write purchased model number here.
Escriba aquí el número del modelo comprado.
Inscrivez le numéro de modèle ici.
You may need/Usted puede necesitar/Articles dont vous pouvez avoir besoin:
Read all instructions prior to installation.
Lea todas las instrucciones antes
de hacer la instalación.
Veuillez lire toutes les instructions
avant l'installation.
CLEANING AND CARE
Care should be given to the cleaning of this product.
Although its finish is extremely durable, it can be damaged
by harsh abrasives or polish. To clean, simply wipe gently
with a damp cloth and blot dry with a soft towel.
LIMPIEZA Y CUIDADO DE SU LLAVE
Tenga cuidado al ir a limpiar este producto. Aunque su
acabado es sumamente durable, puede ser afectado por
agentes de limpieza o para pulir abrasivos. Para limpiar
su llave, simplemente frótela con un trapo húmedo y
luego séquela con una toalla suave.
INSTRUCTIONS DE NETTOYAGE
Il faut le nettoyer avec soin. Même si son fini est
extrêmement durable, il peut être abîmé par des produits
fortement abrasifs ou des produits de polissage. Il faut
simplement le frotter doucement avec un chiffon humide
et le sécher à l'aide d'un chiffon doux.
pSpecify Finish / Especifíque el Acabado / Précisez le Fini
www.brizo.com
TWO HANDLE ROMAN TUB TRIM ONLY -
100194
LESS HANDLES
SOLO ACCESORIO FINAL PARA LA
BAÑERA ROMANA DE DOS MANIJAS – SIN
MANIJAS
FINITION DE ROBINET À DEUX MANETTES
POUR BAIGNOIRE ROMAINE - SANS LES
MANETTES
T67335-pLHP
Optional
Opcional
Facultative
"The Commonwealth of Massachusetts requires all hand-held shower sprays to comply with the Massa-
chusetts State Plumbing Code 248 CMR whereby their installation shall include a device that limits the
maximum deliverable temperature of hot water to 110°F and an approved backflow prevention system ."
"La Commonwealth de Massachusetts requiere que todos los rociadores de mano cumplan con el código
248 CMR de plomería del estado de Massachusetts por el que su instalación incluya un dispositivo que
limita la temperatura máxima de la salida del agua caliente a 110°F y un sistema aprobado de prevención
de contraflujo."
« Le Commonwealth du Massachusetts exige de tous les pulvérisateurs tenus dans la main de douche
d'être conformes au code 248 CMR de tuyauterie d'état du Massachusetts par lequel leur installation
inclue un dispositif qui limite la température livrable maximum de l'eau chaude à 110°F et à un système
approuvé d'empêchement de refoulement. »
100194
1
T67435-pLHP
1/8"
3/32"
(3.17 mm)
(2.38 mm)
1/8"
(3.17 mm)
02/05/2019
Rev. C
Advertisement
Related Manuals for Brizo Litze T67335 LHP Series
Summary of Contents for Brizo Litze T67335 LHP Series
- Page 1 248 CMR de tuyauterie d’état du Massachusetts par lequel leur installation inclue un dispositif qui limite la température livrable maximum de l’eau chaude à 110°F et à un système approuvé d’empêchement de refoulement. » 100194 pSpecify Finish / Especifíque el Acabado / Précisez le Fini www.brizo.com 02/05/2019 Rev. C...
- Page 2 T67335 T67335 1/8" (3.17 mm) 1/8 po T67435 T67435 1/8" (3.17 mm) 1/8 po 3/32" (2.38 mm) 3/32 po Handle Installation NOTE: The deck and valve rough-in (R62707 for T67335 and Install gasket (1) into groove in bottom of handle base (2). Place handle base (2) over R64707 for T67435) must be finished before installing the trim adapter (3).
- Page 3 T67435 T67435 1/8" (3.17 mm) 1/8 po T67435 T67435 For Model T67435 Only Install finial (1) into back of spout. Tighten the set screw (2) so that Pull metal braided hose (3) through hand shower base (6). Place finial is firmly attached to lift rod. After confirming that diverter base (6) onto nest (7) and secure with set screw (4).
- Page 4 T67335 T67435 NOTE: Handles sold separately. Model T67335 Turn faucet handles (1) all the way on. Turn on hot and cold water supplies and Place spline adapters (1) over valve stems (2) and secure with screws flush water lines for one minute. Important: This flushes away any debris that (3).
- Page 5 T67435 T67435 For Model T67435 Only Pull hose (1) to its farthest extension and point it down into the Attach hand shower (1) to hose (2) with gasket (3) between tub. Pull the finial (2) up to the full on position and flush water connection.
-
Page 6: Maintenance
T67435 RP40668 Diverter Assembly Ensamble del Desviador Dérivation Maintenance If faucet leaks from spout outlet: Shut off water supplies – Model T67435 Replace Seats and Springs (1). * If faucet does not divert water from the spout to the hand shower, check that the lift rod (1) is securely threaded into the diverter (2). - Page 7 Model / Modelo / Modèle T67335-pLHP Model / Modelo / Modèle T67435-pLHP RP90077p Lift Rod, Finial, Allen Wrench, Set Screw & Button RP82534 Barra de Alzar, Pomo, Llave Stream Straightener and Wrench Allen, Tornillo de Presión y Enderezador del flujo de agua y Botone llave de tuercas Tige de Manoeuvre, Grain de...
- Page 8 Si la reparación o el reemplazo no es práctico, Brizo Kitchen & Bath Company puede optar por reembolsarle el ALQUIER DAÑO AL GRIFO QUE RESULTE DEL DESGASTE RAZONABLE, USO EN EL EXTERIOR DE LA PROPIEDAD, USO...
