Models/Modelos/Modéles
T67390-sLHP & T67490-sLHP
Series/Series/Seria
RSVP
®
Write purchased model number here.
Escriba aquí el número del modelo comprado.
Inscrivez le numéro de modèle ici.
Note: Handle Kits must be ordered separately. / Nota: los juegos de manijas se venden por separado. /
You may need/Usted puede necesitar/Articles dont vous pouvez avoir besoin:
1/8" (3.17mm)
For easy installation of your Brizo
faucet you will need:
• To READ ALL the instructions completely
before beginning.
• To READ ALL warnings, care, and maintenance
information.
• To complete the deck and valve rough-in prior to
installing this trim kit.
Para instalación fácil de su llave
Brizo
usted necesitará:
®
• LEER TODAS las instrucciones completamente
antes de empezar.
• LEER TODOS los avisos, cuidados, e
información de mantenimiento.
• Para completar el borde y la instalación de
válvulas dentro de las paredes previa a la
instalación de la llave y sus accesorios.
Pour installer votre robinet Brizo
facilement, vous devez:
• LIRE TOUTES les instructions avant de déb-
uter;
• LIRE TOUS les avertissements ainsi que toutes
les instructions de nettoyage et d'entretien;
• Installez le corps du robinet et terminez le
pourtour du bain avant de poser les accessories
de finition.
sSpecify Finish/Especifíque el Acabado/Précisez le Fini

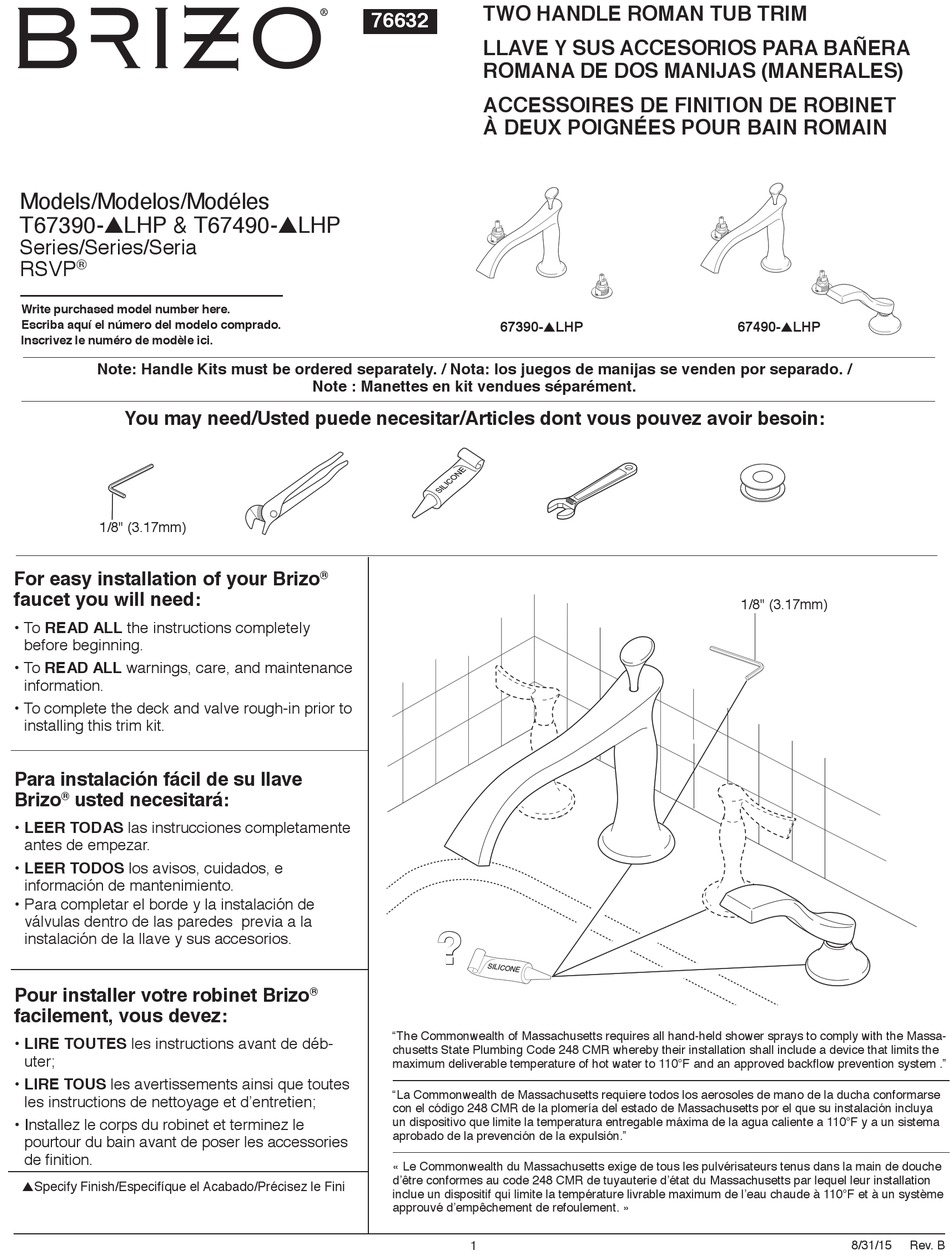

TWO HANDLE ROMAN TUB TRIM
76632
LLAVE Y SUS ACCESORIOS PARA BAÑERA
ROMANA DE DOS MANIJAS (MANERALES)
ACCESSOIRES DE FINITION DE ROBINET
À DEUX POIGNÉES POUR BAIN ROMAIN
Note : Manettes en kit vendues séparément.
®
?
®
"The Commonwealth of Massachusetts requires all hand-held shower sprays to comply with the Massa-
chusetts State Plumbing Code 248 CMR whereby their installation shall include a device that limits the
maximum deliverable temperature of hot water to 110°F and an approved backflow prevention system ."
"La Commonwealth de Massachusetts requiere todos los aerosoles de mano de la ducha conformarse
con el código 248 CMR de la plomería del estado de Massachusetts por el que su instalación incluya
un dispositivo que limite la temperatura entregable máxima de la agua caliente a 110°F y a un sistema
aprobado de la prevención de la expulsión."
« Le Commonwealth du Massachusetts exige de tous les pulvérisateurs tenus dans la main de douche
d'être conformes au code 248 CMR de tuyauterie d'état du Massachusetts par lequel leur installation
inclue un dispositif qui limite la température livrable maximum de l'eau chaude à 110°F et à un système
approuvé d'empêchement de refoulement. »
1
67390-sLHP
67490-sLHP
1/8" (3.17mm)
8/31/15
Rev. B
