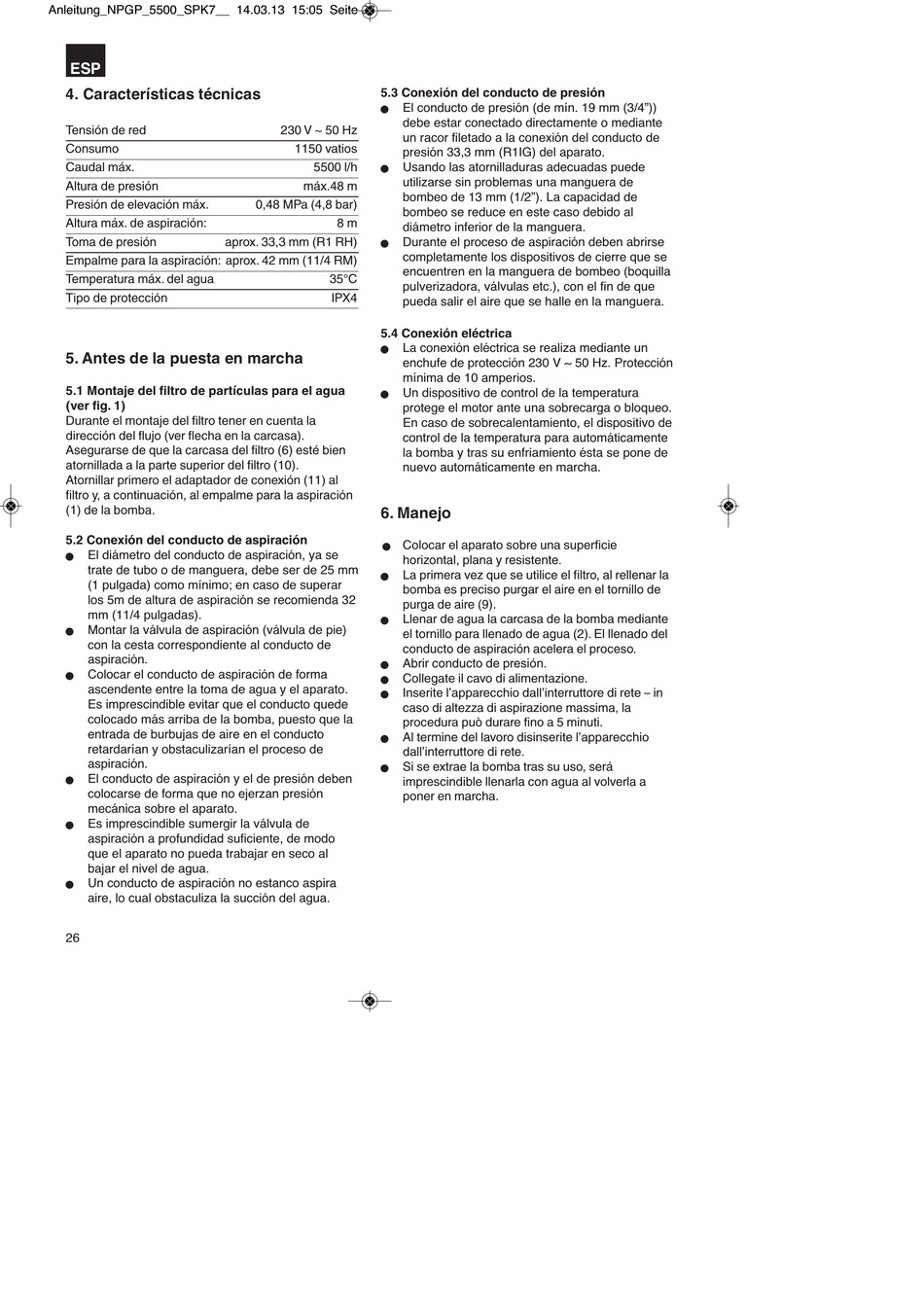

ESP
4. Características técnicas
Tensión de red
Consumo
Caudal máx.
Altura de presión
Presión de elevación máx.
Altura máx. de aspiración:
Toma de presión
Empalme para la aspiración: aprox. 42 mm (11/4 RM)
Temperatura máx. del agua
Tipo de protección

5. Antes de la puesta en marcha

5.1 Montaje del filtro de partículas para el agua
(ver fig. 1)
Durante el montaje del filtro tener en cuenta la
dirección del flujo (ver flecha en la carcasa).
Asegurarse de que la carcasa del filtro (6) esté bien
atornillada a la parte superior del filtro (10).
Atornillar primero el adaptador de conexión (11) al
filtro y, a continuación, al empalme para la aspiración
(1) de la bomba.
5.2 Conexión del conducto de aspiración
El diámetro del conducto de aspiración, ya se
n
trate de tubo o de manguera, debe ser de 25 mm
(1 pulgada) como mínimo; en caso de superar
los 5m de altura de aspiración se recomienda 32
mm (11/4 pulgadas).
Montar la válvula de aspiración (válvula de pie)
n
con la cesta correspondiente al conducto de
aspiración.
Colocar el conducto de aspiración de forma
n
ascendente entre la toma de agua y el aparato.
Es imprescindible evitar que el conducto quede
colocado más arriba de la bomba, puesto que la
entrada de burbujas de aire en el conducto
retardarían y obstaculizarían el proceso de
aspiración.
El conducto de aspiración y el de presión deben
n
colocarse de forma que no ejerzan presión
mecánica sobre el aparato.
Es imprescindible sumergir la válvula de
n
aspiración a profundidad suficiente, de modo
que el aparato no pueda trabajar en seco al
bajar el nivel de agua.
Un conducto de aspiración no estanco aspira
n
aire, lo cual obstaculiza la succión del agua.
26
5.3 Conexión del conducto de presión
n
230 V ~ 50 Hz
1150 vatios
5500 l/h
n
máx.48 m
0,48 MPa (4,8 bar)
8 m
aprox. 33,3 mm (R1 RH)
n
35°C
IPX4
5.4 Conexión eléctrica
n
n
6. Manejo
n
n
n
n
n
n
n
n
El conducto de presión (de mín. 19 mm (3/4"))
debe estar conectado directamente o mediante
un racor filetado a la conexión del conducto de
presión 33,3 mm (R1IG) del aparato.
Usando las atornilladuras adecuadas puede
utilizarse sin problemas una manguera de
bombeo de 13 mm (1/2"). La capacidad de
bombeo se reduce en este caso debido al
diámetro inferior de la manguera.
Durante el proceso de aspiración deben abrirse
completamente los dispositivos de cierre que se
encuentren en la manguera de bombeo (boquilla
pulverizadora, válvulas etc.), con el fin de que
pueda salir el aire que se halle en la manguera.
La conexión eléctrica se realiza mediante un
enchufe de protección 230 V ~ 50 Hz. Protección
mínima de 10 amperios.
Un dispositivo de control de la temperatura
protege el motor ante una sobrecarga o bloqueo.
En caso de sobrecalentamiento, el dispositivo de
control de la temperatura para automáticamente
la bomba y tras su enfriamiento ésta se pone de
nuevo automáticamente en marcha.
Colocar el aparato sobre una superficie
horizontal, plana y resistente.
La primera vez que se utilice el filtro, al rellenar la
bomba es preciso purgar el aire en el tornillo de
purga de aire (9).
Llenar de agua la carcasa de la bomba mediante
el tornillo para llenado de agua (2). El llenado del
conducto de aspiración acelera el proceso.
Abrir conducto de presión.
Collegate il cavo di alimentazione.
Inserite l'apparecchio dall'interruttore di rete – in
caso di altezza di aspirazione massima, la
procedura può durare fino a 5 minuti.
Al termine del lavoro disinserite l'apparecchio
dall'interruttore di rete.
Si se extrae la bomba tras su uso, será
imprescindible llenarla con agua al volverla a
poner en marcha.
