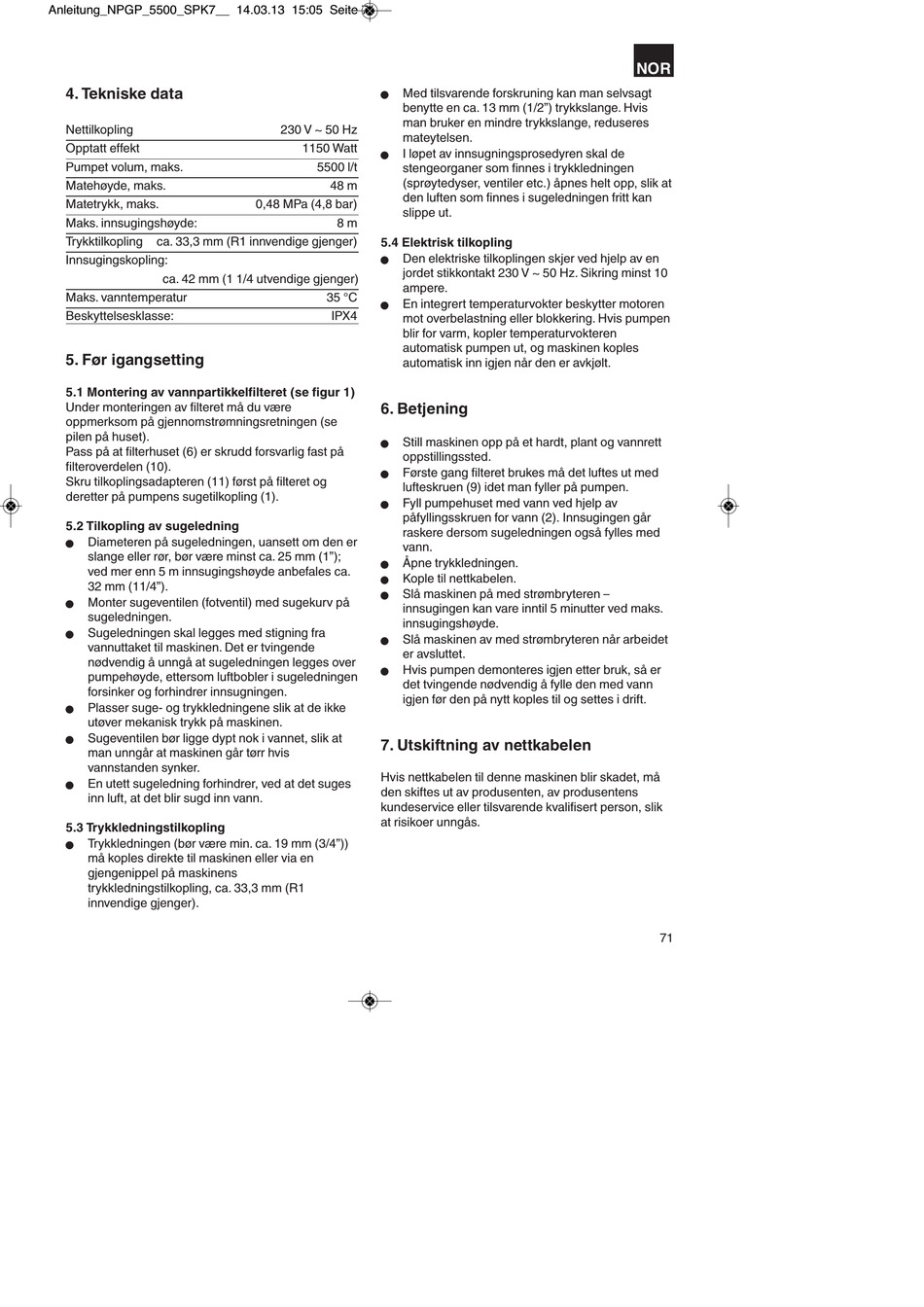

4. Tekniske data
Nettilkopling
Opptatt effekt
Pumpet volum, maks.
Matehøyde, maks.
Matetrykk, maks.
Maks. innsugingshøyde:
Trykktilkopling ca. 33,3 mm (R1 innvendige gjenger)
Innsugingskopling:
ca. 42 mm (1 1/4 utvendige gjenger)
Maks. vanntemperatur
Beskyttelsesklasse:
5. Før igangsetting
5.1 Montering av vannpartikkelfilteret (se figur 1)
Under monteringen av filteret må du være
oppmerksom på gjennomstrømningsretningen (se
pilen på huset).
Pass på at filterhuset (6) er skrudd forsvarlig fast på
filteroverdelen (10).
Skru tilkoplingsadapteren (11) først på filteret og
deretter på pumpens sugetilkopling (1).
5.2 Tilkopling av sugeledning
Diameteren på sugeledningen, uansett om den er
n
slange eller rør, bør være minst ca. 25 mm (1");
ved mer enn 5 m innsugingshøyde anbefales ca.
32 mm (11/4").
Monter sugeventilen (fotventil) med sugekurv på
n
sugeledningen.
Sugeledningen skal legges med stigning fra
n
vannuttaket til maskinen. Det er tvingende
nødvendig å unngå at sugeledningen legges over
pumpehøyde, ettersom luftbobler i sugeledningen
forsinker og forhindrer innsugningen.
Plasser suge- og trykkledningene slik at de ikke
n
utøver mekanisk trykk på maskinen.
Sugeventilen bør ligge dypt nok i vannet, slik at
n
man unngår at maskinen går tørr hvis
vannstanden synker.
En utett sugeledning forhindrer, ved at det suges
n
inn luft, at det blir sugd inn vann.
5.3 Trykkledningstilkopling
Trykkledningen (bør være min. ca. 19 mm (3/4"))
n
må koples direkte til maskinen eller via en
gjengenippel på maskinens
trykkledningstilkopling, ca. 33,3 mm (R1
innvendige gjenger).
Med tilsvarende forskruning kan man selvsagt
n
benytte en ca. 13 mm (1/2") trykkslange. Hvis
man bruker en mindre trykkslange, reduseres
230 V ~ 50 Hz
mateytelsen.
1150 Watt
I løpet av innsugningsprosedyren skal de
n
5500 l/t
stengeorganer som finnes i trykkledningen
(sprøytedyser, ventiler etc.) åpnes helt opp, slik at
48 m
den luften som finnes i sugeledningen fritt kan
0,48 MPa (4,8 bar)
slippe ut.
8 m
5.4 Elektrisk tilkopling
Den elektriske tilkoplingen skjer ved hjelp av en
n
jordet stikkontakt 230 V ~ 50 Hz. Sikring minst 10
ampere.
35 °C
En integrert temperaturvokter beskytter motoren
n
IPX4
mot overbelastning eller blokkering. Hvis pumpen
blir for varm, kopler temperaturvokteren
automatisk pumpen ut, og maskinen koples
automatisk inn igjen når den er avkjølt.
6. Betjening
Still maskinen opp på et hardt, plant og vannrett
n
oppstillingssted.
Første gang filteret brukes må det luftes ut med
n
lufteskruen (9) idet man fyller på pumpen.
Fyll pumpehuset med vann ved hjelp av
n
påfyllingsskruen for vann (2). Innsugingen går
raskere dersom sugeledningen også fylles med
vann.
Åpne trykkledningen.
n
Kople til nettkabelen.
n
Slå maskinen på med strømbryteren –
n
innsugingen kan vare inntil 5 minutter ved maks.
innsugingshøyde.
Slå maskinen av med strømbryteren når arbeidet
n
er avsluttet.
Hvis pumpen demonteres igjen etter bruk, så er
n
det tvingende nødvendig å fylle den med vann
igjen før den på nytt koples til og settes i drift.
7. Utskiftning av nettkabelen
Hvis nettkabelen til denne maskinen blir skadet, må
den skiftes ut av produsenten, av produsentens
kundeservice eller tilsvarende kvalifisert person, slik
at risikoer unngås.
