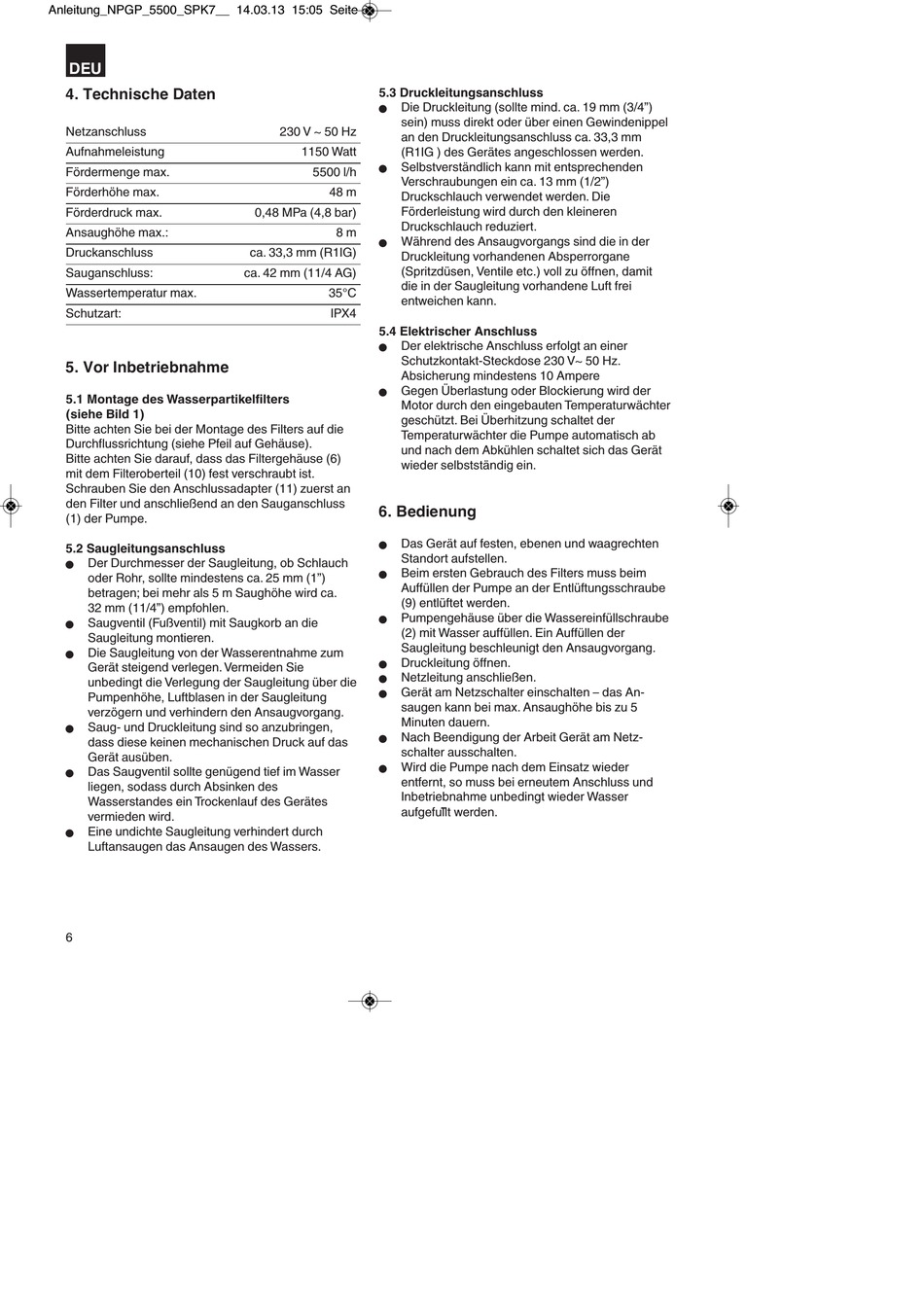

Anleitung_NPGP_5500_SPK7__ 14.03.13 15:05 Seite 6
DEU

4. Technische Daten

Netzanschluss
Aufnahmeleistung
Fördermenge max.
Förderhöhe max.
Förderdruck max.
Ansaughöhe max.:
Druckanschluss
Sauganschluss:
Wassertemperatur max.
Schutzart:

5. Vor Inbetriebnahme

5.1 Montage des Wasserpartikelfilters
(siehe Bild 1)
Bitte achten Sie bei der Montage des Filters auf die
Durchflussrichtung (siehe Pfeil auf Gehäuse).
Bitte achten Sie darauf, dass das Filtergehäuse (6)
mit dem Filteroberteil (10) fest verschraubt ist.
Schrauben Sie den Anschlussadapter (11) zuerst an
den Filter und anschließend an den Sauganschluss
(1) der Pumpe.
5.2 Saugleitungsanschluss
Der Durchmesser der Saugleitung, ob Schlauch
n
oder Rohr, sollte mindestens ca. 25 mm (1")
betragen; bei mehr als 5 m Saughöhe wird ca.
32 mm (11/4") empfohlen.
Saugventil (Fußventil) mit Saugkorb an die
n
Saugleitung montieren.
Die Saugleitung von der Wasserentnahme zum
n
Gerät steigend verlegen. Vermeiden Sie
unbedingt die Verlegung der Saugleitung über die
Pumpenhöhe, Luftblasen in der Saugleitung
verzögern und verhindern den Ansaugvorgang.
Saug- und Druckleitung sind so anzubringen,
n
dass diese keinen mechanischen Druck auf das
Gerät ausüben.
Das Saugventil sollte genügend tief im Wasser
n
liegen, sodass durch Absinken des
Wasserstandes ein Trockenlauf des Gerätes
vermieden wird.
Eine undichte Saugleitung verhindert durch
n
Luftansaugen das Ansaugen des Wassers.
6
5.3 Druckleitungsanschluss
Die Druckleitung (sollte mind. ca. 19 mm (3/4")
n
sein) muss direkt oder über einen Gewindenippel
230 V ~ 50 Hz
an den Druckleitungsanschluss ca. 33,3 mm
1150 Watt (R1IG ) des Gerätes angeschlossen werden.
Selbstverständlich kann mit entsprechenden
n
5500 l/h
Verschraubungen ein ca. 13 mm (1/2")
48 m
Druckschlauch verwendet werden. Die
Förderleistung wird durch den kleineren
0,48 MPa (4,8 bar)
Druckschlauch reduziert.
8 m
Während des Ansaugvorgangs sind die in der
n
ca. 33,3 mm (R1IG)
Druckleitung vorhandenen Absperrorgane
(Spritzdüsen, Ventile etc.) voll zu öffnen, damit
ca. 42 mm (11/4 AG)
die in der Saugleitung vorhandene Luft frei
35°C
entweichen kann.
IPX4
5.4 Elektrischer Anschluss
Der elektrische Anschluss erfolgt an einer
n
Schutzkontakt-Steckdose 230 V~ 50 Hz.
Absicherung mindestens 10 Ampere
Gegen Überlastung oder Blockierung wird der
n
Motor durch den eingebauten Temperaturwächter
geschützt. Bei Überhitzung schaltet der
Temperaturwächter die Pumpe automatisch ab
und nach dem Abkühlen schaltet sich das Gerät
wieder selbstständig ein.

6. Bedienung

Das Gerät auf festen, ebenen und waagrechten
n
Standort aufstellen.
Beim ersten Gebrauch des Filters muss beim
n
Auffüllen der Pumpe an der Entlüftungsschraube
(9) entlüftet werden.
Pumpengehäuse über die Wassereinfüllschraube
n
(2) mit Wasser auffüllen. Ein Auffüllen der
Saugleitung beschleunigt den Ansaugvorgang.
Druckleitung öffnen.
n
Netzleitung anschließen.
n
Gerät am Netzschalter einschalten – das An-
n
saugen kann bei max. Ansaughöhe bis zu 5
Minuten dauern.
Nach Beendigung der Arbeit Gerät am Netz-
n
schalter ausschalten.
Wird die Pumpe nach dem Einsatz wieder
n
entfernt, so muss bei erneutem Anschluss und
Inbetriebnahme unbedingt wieder Wasser
aufgefü l lt werden.
