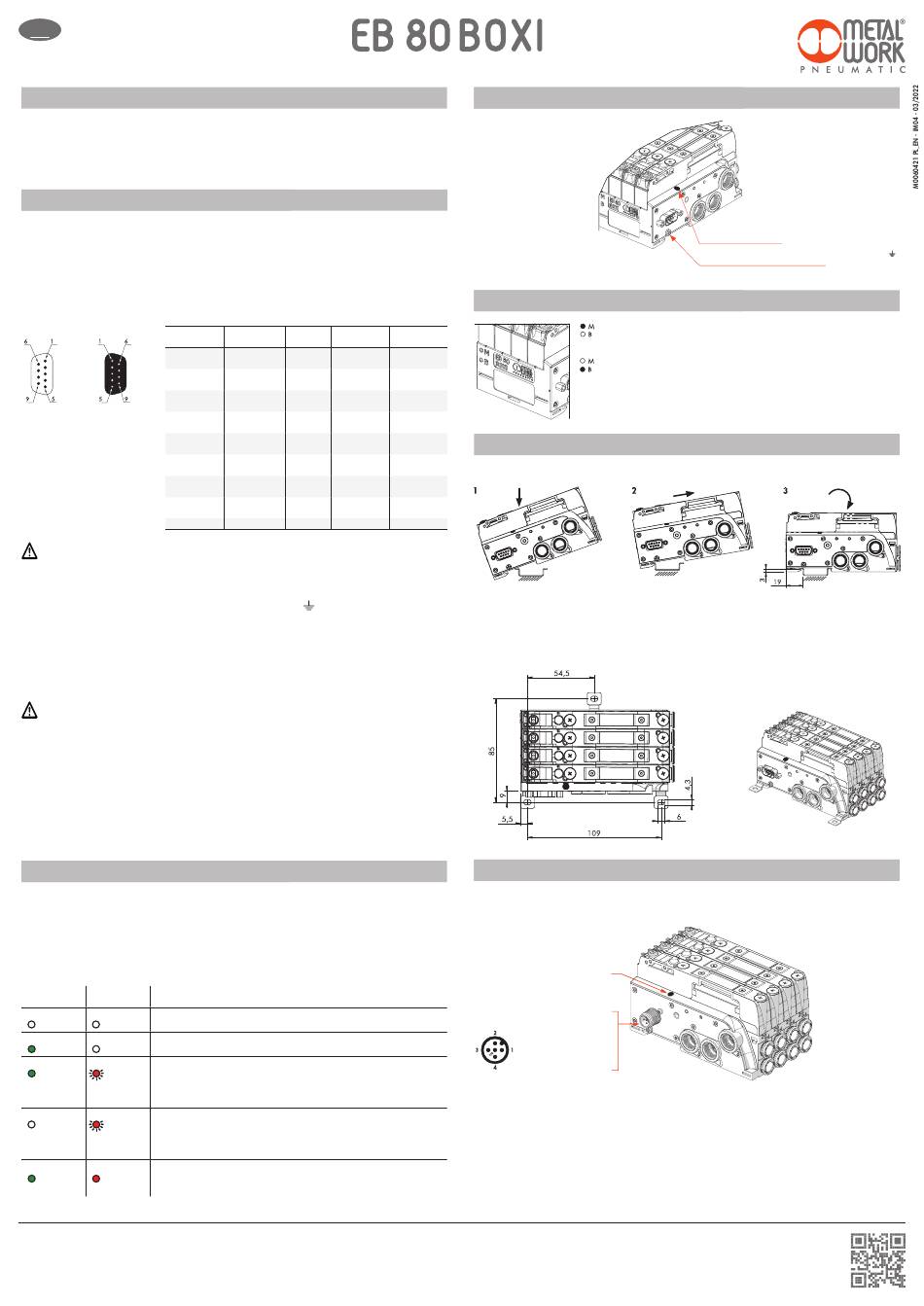

Metal Work Pneumatic EB 80 BOXI Quick Start Manual

PL
EB80 BOXI jest elektro-pneumatyczną, cztero-pozycyjną wyspą zaworową. W zależności od konfiguracji
może obsługiwać 4 lub 8 sygnałów wyjściowych. Konfiguracja 4 sygnałowa pozwala
na montaż maksymalnie 4 zaworów z pojedynczymi cewkami, natomiast wersja 8 sygnałowa umożliwia
montaż do 4 zaworów z pojedynczymi lub podwójnymi cewkami.
INSTALACJA I POŁĄCZENIA ELEKTRYCZNE
POŁĄCZENIA ZŁĄCZA MULTIPOL
Elektrozawory są zasilane i sterowane za pośrednictwem przewodu 9-pin. Dostępna jest wyłącznie
konfiguracja PNP. Wyspa zaworowa nie posiada zewnętrznego zasilania elektrycznego, elementy
odpowiedzialne za sterowanie aktywowane są przez napięcie podawane na daną cewkę. Dopuszczalna
wartość napięcia mieści się w zakresie od 12 do 24 VDC. Każdy port wyjściowy w układzie sterowania musi
dostarczać wymaganą ilość mocy do aktywacji pilota elektromagnetycznego. Minimalna wartość prądu dla
każdego wyjścia wynosi 500 mA.
ZŁĄCZE 9 PIN D-SUB
Męskie Żeńskie
Pozycja
1
2
3
Złącze wyspy Złącze przewodu
4
5
6
7
8
9
UWAGA!
Należy za każdym razem wyłączać zasilanie przed odłączeniem lub podłączeniem przewodu
zasilającego (ryzyko uszkodzenia). Używać wyłącznie całościowo zmontowane wyspy. Używać zasilaczy
zgodnych z IEC 742/EN60742/VDE0551 z opornością izolacji na poziomie minimum 4kV (PELV).
Uziemienie należy podłączyć do miejsca oznaczonego symbolem PE
uziemienia). Nieprawidłowe podłączenie uziemienia może spowodować nieprawidłową pracę oraz
poważne uszkodzenia w przypadku wyładowania elektrostatycznego.
NAPIĘCIE ZASILAJĄCE
System został zaprojektowany do współpracy z napięciem w zakresie od 12 VDC -10% do 24VDC +30%,
to jest od 10.8 VDC do 31.2 VDC.
UWAGA!
Napięcie wyższe od 32 VDC spowoduje trwałe uszkodzenie systemu.
PRĄD WEJŚCIOWY
Cewki zaworowe kontrolowane są za pośrednictwem płyty elektronicznej wyposażonej w mikroprocesor.
W celu zapewnienia bezpiecznej pracy oraz ograniczenia poboru mocy przez zawory, zastosowano
kontrolę typu „Speed-up". Przez pierwsze 15 milisekund od podania napięcia na cewkę zapewniana jest
moc wynosząca 3W, a następnie zostaje zredukowana do 0.25W. Dzięki kontroli PWM, mikroprocesor
reguluje wartość prądu na cewce w celu utrzymania go na stałym poziomie.
OCHRONA I DIAGNOSTYKA
Wyspa EB80 BOXI zabezpieczona jest przed przeciążeniami i odwróceniem polaryzacji.
W przypadku wystąpienia zwarcia, podanie sygnału na dane wyjście w podstawie zaworowej
spowoduje trwałe uszkodzenie płyty elektronicznej. Przeciążenie, informacja o przerwanym obwodzie
cewki lub błąd podczas wysterowania, sygnalizowane są przez diodę Error. Alarm pozostanie aktywny
do momentu usunięcia przyczyny jego wystąpienia. Błąd napięcia zasilającego poza dopuszczalnym
zakresem, sygnalizowany jest przez ciągłą aktywację czerwonej diody Error. Zawory będą kontynuować
pracę, jednak poprawność pracy nie jest gwarantowana.
Znaczenie
Pilot Dioda Error
Wyjście nie jest wysterowane
OFF OFF
Wyjście jest aktywne i działa poprawnie.
ON (zielona) OFF
Obwód elektryczny pilota przerwany lub brak pilota (Uszkodzony zawór, lub zamontowany
ON (zielona) ROSSO
zawór z jedną cewką, na płycie przeznaczonej pod montaż zaworu z dwiema cewkami)
(Czerwona impulsowo
T ON 0.1 sec
T OFF 1 sec)
OFF ROSSO Zwarcie cewki lub wyjścia w podstawie.
(Czerwona impulsowo
T ON 0.4 sec
T OFF 2 sec)
Napięcie zasilające mniejsze niż 10.8V lub wyższe niż 31.2V.
ON (zielona) ON (czerwona)
Uwaga! Napięcie wyższe niż 32 VDC spowoduje trwałe uszkodzenie systemu.
www.metalwork.eu
Kolor przewodu
Funkcja Podstawa 4 Podstawa 8
sygnałowa sygnałowa
Metal Work
Pilot 14 Pilot 14
Wyjście 1 +
Zielono/czarny
zawór 1 zawór 1
Pilot 14 Pilot 12
Wyjście 2 +
Biały
zawór 2 zawór 1
Pilot 14 Pilot 14
Niebiesko/Czarny Wyjście 3 +
zawór 3 zawór 2
Pilot 14 Pilot 12
Niebieski Wyjście 4 +
zawór 4 zawór 2
Pilot 14
Żółto/Czarny Wyjście 5 +
/
zawór 3
Pilot 12
Żółty Wyjście 6 +
/
zawór 3
Pilot 14
Czerwono/Czarny Wyjście 7 +
/
zawór 4
Zielony Wyjście 8 + Pilot 12
/
zawór 4
Biało/Czarny 0 VDC Wspólny Wspólny
(zobacz punkt: podłączanie
PODŁĄCZENIE UZIEMIENIA
DANE ZNAJDUJĄCE SIĘ NA PODSTAWIE
= Każda z pozycji posiada możliwość kontroli zaworu z jedną cewką. Podstawa umożliwia obsługę
zaworów V, J, G oraz R. Każdy moduł zaślepiający N lub moduł przelotowy Y zajmuje jedną pozycję
elektryczną.
= Każda z pozycji posiada możliwość kontroli dwóch cewek. Podstawa może zostać wykorzystana
do obsługi wszystkich rodzajów zaworów. Obie pozycje elektryczne zostają zajęte w przypadku pracy
z zaworami V, G, J, R (zawory z pojedynczymi cewkami) oraz z modułami N lub Y.
OPCJE MONTAŻOWE
Mocowanie na szynie DIN: Zgodnie z poniższą kolejnością montażu
Mocowanie za pomocą wsporników: Do każdego zestawu z wyspą EB80 BOXI dostarczone są 3 wsporniki.
Należy umieścić je w przeznaczone miejsca. Poprawny montaż potwierdzi „kliknięcie".
SCHEMAT SIECI IO-LINK DLA EB80 BOXI
ALIMENTAZIONE PNEUMATICA - SCARICO SILENZIATO
Diagnostyczna dioda LED sieci IO-Link
Połączenie wyspy EB80 BOXI z siecią IO-Link
BUS IN (Wtyk M12, kod A – klasa B)
1 = L+
2 = NC
3 = L-
4 = C/Q
5 = NC
Dioda diagnostyczna LED
Uziemienie musi być zawsze podłączone. Należy wykorzystać przyłącze PE
w które jest zaopatrzona wyspa EB80 BOXI
,
