- Page 1 BEDIENUNGSANLEITUNG USER MANUAL PAR-56 Lite Spot Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Page 2: Table Of Contents
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 42000410 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/16 00084450, Version 3.0... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE PAR-56 Lite Spot entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Page 5: Bestimmungsgemässe Verwendung
Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄSSE VERWENDUNG Bei diesem Gerät handelt es sich um ein Strahlergehäuse, das ausschließlich für den professionellen Einsatz auf Bühnen, in Diskotheken, Theatern etc. vorgesehen ist. Dieses Produkt ist nur für den Anschluss bis maximal 230 V, 50-60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. -
Page 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features PAR-56 Spot in robustem Stahlblechgehäuse Ideal für kleine Diskotheken, oder kompakte Lichtanlagen für Bands • Lieferung mit Silikonkabel, Sockel und Farbfilterrahmen • Vierte Halteklammer für den Farbfilterrahmen mit Federverschluss und komfortablen Druckschnappermechanismus • CE-gerechter Berührungsschutz am hinteren Gehäusedeckel (Schutzgitter) •... -
Page 7: Überkopfmontage
Setzen Sie keine Lampen mit einer höheren Leistungsangabe ein. Lampen mit einer höheren Leistung ent- wickeln höhere Temperaturen, für die das Gerät nicht ausgelegt ist. Bei Zuwiderhandlungen erlischt die Ga- rantie. Zur Installation benötigen Sie eine PAR-56 Lampe bis 300 W. Vorgehensweise: Schritt 1: Entfernen Sie den Gitterfilterrahmen. -
Page 8: Anschluss Ans Netz
Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können zu Verletzungen und/oder zur Beschädigung von Eigentum führen. Das Gerät muss außerhalb des Handbereichs von Personen installiert werden. Wenn das Gerät von der Decke oder hochliegenden Trägern etc. -
Page 9: Bedienung
Leitung International Braun Außenleiter Blau Neutralleiter Gelb/Grün Schutzleiter Der Schutzleiter muss unbedingt angeschlossen werden! Schließen Sie das Gerät über den Netzstecker ans Netz an. Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen DIN VDE 0100 entspricht. -
Page 10: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE PAR-56 Lite Spot. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Page 11 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.
-
Page 12: Operating Determinations
OPERATING DETERMINATIONS This device is a spot designed for professional use on stages, in discotheques, theatres etc. This fixture is only allowed to be operated with an alternating current of max. 230 V, 50-60 Hz and was designed for indoor use only. -
Page 13: Overview

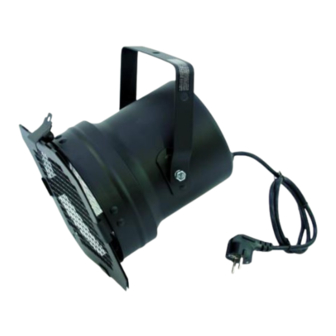

Overview (1) Bracket-screws (2) Mounting-bracket (3) Tube (4) Hole for safety rope (5) Clip-to-hold clamps (6) Color filter frame (7) Silicone mains cable with safety plug (8) Hole for safety rope for color filter frame INSTALLATION Installing/Replacing the lamp DANGER TO LIFE! Only install the lamp with the device switched off! Unplug from mains before! CAUTION! -
Page 14: Overhead Rigging
Procedure: Step 1: Remove the color filter frame. Step 2: Please remove the fixation ring by pressing it together. Step 3: If replacing the lamp, remove the old lamp from the spot and remove the lamp socket. Step 4: Attach the lamp to the socket and insert the lamp into the housing. Step 5: Fix the lamp with the fixation ring. -
Page 15: Connection With The Mains
DANGER OF FIRE! When installing the device, make sure there is no highly-inflammable material (decoration articles, etc.) within a distance of min. 0.5 m. Mount the device with the mounting-bracket to your trussing system using an appropriate clamp. For overhead use, always install an appropriate safety bond. You must only use safety bonds and quick links complying with DIN 56927, shackles complying with DIN EN 1677-1 and BGV C1 carbines. -
Page 16: Operation
OPERATION After you connected the spot to the mains, you can control the spot via your lighting controller. CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year.
